冷凝器设计温度

- 1 - 冷凝器设计温度

冷凝器是一种常见的工业设备，用于将气体或蒸汽冷却成液体状态。冷凝器设计时需要考虑许多因素，其中最重要的是设计温度。

冷凝器的设计温度取决于几个方面。首先是冷却介质的温度。如果冷却介质的温度太低，会导致冷凝器的效率下降。因此，需要根据实际需求选择适当的冷却介质温度。

其次是待冷凝气体的温度和压力。低温、高压气体的冷凝器需要设计成较高的温度。这是因为高压气体在冷却时会释放大量的热量，而这些热量需要通过冷凝器来散发出去。因此，需要根据待冷凝气体的特性来选择适当的设计温度。

此外，冷凝器的设计温度还受到其他因素的影响，比如冷却介质的流速、冷凝器的材料、冷凝器的大小等等。需要综合考虑这些因素，才能确定合适的设计温度。

总之，冷凝器设计温度对冷凝器的性能和效率有着重要的影响。需要根据实际需求和待冷凝气体的特性来选择适当的设计温度，以保证冷凝器的正常运行。

上海宝丰蒸发式冷凝器参数表

一、基本参数

1. 冷凝器型号：上海宝丰蒸发式冷凝器

2. 适用介质：冷却水、蒸汽、冷冻液等

3. 设计压力：常压-4.0MPa

4. 设计温度：常温-150℃

5. 冷凝面积：根据需求定制，范围在1平方米到100平方米之间

6. 冷凝效率：高效冷凝，能够快速将介质冷凝成液体形态

7. 安装方式：可选立式安装或卧式安装

二、结构参数

1. 冷凝器材质：采用优质不锈钢材料制作，具有良好的耐腐蚀性能和机械强度

2. 冷凝器尺寸：根据需求定制，可以满足不同场合的安装要求

3. 冷凝器重量：根据尺寸和材质的不同而异，一般在几十千克到几百千克之间

4. 冷凝器管道连接口径：根据介质流量和工艺要求确定，常见口径有DN15、DN25、DN40等

5. 冷凝器排污口：方便冷凝器内部的污水排放，保持冷凝器的清洁和正常运行

三、性能参数

1. 蒸发温度：根据介质的不同而异，一般在0℃到100℃之间

2. 冷凝温度：根据介质的不同而异，一般在30℃到150℃之间

3. 冷凝器冷却水流量：根据介质的不同而异，一般在0.5立方米/小时到10立方米/小时之间

4. 蒸发器制冷量：根据介质的不同而异，一般在1千瓦到100千瓦之间

5. 蒸发器制冷效率：根据介质的不同而异，一般在70%以上

6. 冷凝器噪音：低噪音设计，确保冷凝器运行时的安静环境

四、其他参数

1. 冷凝器维护：定期进行冷凝器的清洗和保养，确保冷凝器的正常运行和寿命

2. 冷凝器安全保护：具备过压、过温、过流等安全保护功能，确保设备的安全运行

3. 冷凝器应用范围：广泛应用于制冷、空调、化工、医药等行业，满足不同领域的冷凝需求

4. 冷凝器优势：采用蒸发式冷凝技术，具有高效、节能、环保等优点

上海宝丰蒸发式冷凝器是一种适用于不同介质的冷凝设备，具有良好的耐腐蚀性能和高效的冷凝效率。其结构紧凑，安装方式灵活，能够满足不同场合的需求。同时，该冷凝器具备安全保护功能和低噪音设计，能够保证设备的安全运行和使用环境的舒适。上海宝丰蒸发式冷凝器广泛应用于制冷、空调、化工、医药等行业，是一种性能稳定、可靠性高的冷凝设备。通过定期的维护和保养，可以延长冷凝器的寿命，确保其长期稳定运行。总的来说，上海宝丰蒸发式冷凝器是一种优质的冷凝设备，具有广阔的应用前景。

冷凝温度

平衡压力、高压压力和低压压力是空调维修的重要参数。三个压力是制冷剂R22在空调管路中循环在不同位置所对应的压力，由于R22是在气液之间循环变化的，伴随着吸热和放热，所以外界环境的温度对其有明显的影响，一般情况下，环境温度高，压力值变大，环境温度低，压力值变小。

平衡压力是指压缩机不工作时，高低压平衡时的压力；高压压力是指排气压力或冷凝压力；低压压力是指吸气压力或蒸发压力。三个压力的测量都是在室外机气阀的工艺口上，制冷运转时为低压压力，制热运转时为高压压力，不工作时为平衡压力。

制冷学的蒸发是指沸腾，因此蒸发温度就是沸点，冷凝是指一定压力下的R22在饱和状态气变液的过程，所以冷凝温度也是沸点。R22在不同压力下对应不同的沸点，如表所示为R22的蒸发压力和蒸发温度的一一对应关系。

制冷学空调制冷设计的工况条件是：室外环温35℃，室内温度27度，蒸发温度+5℃，蒸发压力0.48MPa。

所以空调标准制冷低压力为0.48MPa。

空调制冷管路设计相对压力（表压力）制冷状态下低压压力是平衡压力的一半。 所以平衡压力为0.96MPa。

为达到理想的散热效果，制冷设计采用空气冷凝时，冷凝标准温差选取15℃，所以在室外35℃条件下冷凝温度为50℃，50℃对应的压力值为1.83Mpa。

所以空调高压压力为1.83MPa。

制冷学的压力是指物理学的压强，压强的单位还有“kg/cm2”，这就是我们所说的“公斤压力”。

1kg/cm2=0.098 MPa≈0.1 MPa.

所以三个压力大小又是“4.8公斤”，“9.6公斤”，“18.3公斤”。

由于空调工作环境通常满足不了工况条件，以及受湿度的影响，所以夏季制冷状态下三个压力值大约为：6 ^* b6 b0X

低压压力，0.5 MPa或5公斤；

高压压力，1.8 MPa或18公斤；

平衡压力，1 MPa或10公斤。

空调在冬季制热环境，和制冷工况相差太大，外环境温度又低，所以三个压力会有较大的变化，

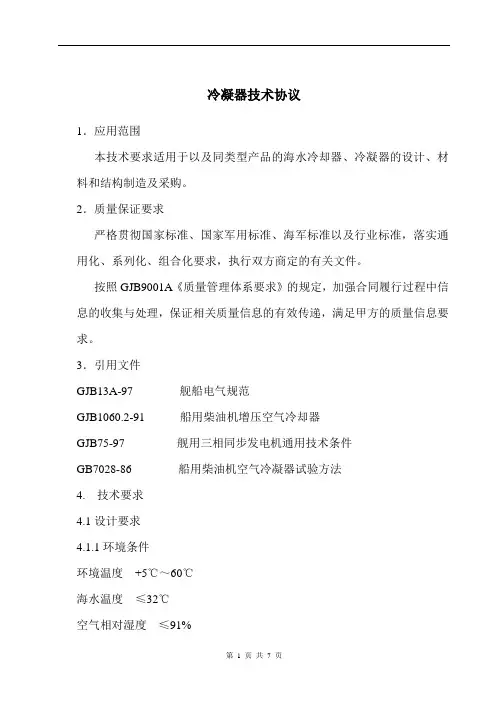

第 1 页 共 7 页 冷凝器技术协议

1．应用范围

本技术要求适用于以及同类型产品的海水冷却器、冷凝器的设计、材料和结构制造及采购。

2．质量保证要求

严格贯彻国家标准、国家军用标准、海军标准以及行业标准，落实通用化、系列化、组合化要求，执行双方商定的有关文件。

按照GJB9001A《质量管理体系要求》的规定，加强合同履行过程中信息的收集与处理，保证相关质量信息的有效传递，满足甲方的质量信息要求。

3．引用文件

GJB13A-97 舰船电气规范

GJB1060.2-91 船用柴油机增压空气冷却器

GJB75-97 舰用三相同步发电机通用技术条件

GB7028-86 船用柴油机空气冷凝器试验方法

4. 技术要求

4.1设计要求

4.1.1环境条件

环境温度 +5℃～60℃

海水温度 ≤32℃

空气相对湿度 ≤91%

第 2 页 共 7 页 横倾 ±15°

纵倾 +15°, 短时纵倾+30°,3min

横倾 +45° (3～14s)

纵摇 +15° (3～14s)

空气中有凝露、盐雾、油雾和霉菌。

4.1.2冲击

峰值加速为150m/s2,波形为半正弦,持续时间为40ms。

4.2主要参数

4.2.1空冷器主要参数

空气流量： ≥0.4m3/s

空气出口温度: 40℃

海水流量: 30t/h；

冷却水进口温度： ≤32℃；

冷却器海水工作压力： ≤4.5MPa；

散热量： 25KW；

4.2.2冷凝器主要参数

海水流量： 30t/h；

海水进口温度: ≤32℃；

冷凝器海水工作压力: ≤4.5MPa；

散热量: 100KW；

氟利昂蒸发温度: 60℃；
