trd 工法

TRD工法（Trench cutting Re-mixing Deep wall method），是一种在地下形成等厚度连续墙的施工工艺。具体操作过程如下：

1. 满足设计深度的附有切割链条以及刀头的切割箱被插入地下。

2. 切割箱在纵向切割的同时，横向推进成槽。

3. 在这个过程中，向地基内部注入水泥浆，以达到与原状地基的充分混合搅拌。

4. 在地下形成等厚度连续墙。

TRD工法具有以下优点：

1. 革新了传统的垂直轴螺旋钻杆水平分层搅拌方式，改为水平轴距链式切割箱沿墙深垂直整体搅拌。

2. 深压马达驱动链式切割箱，分段连接钻至预定设计深度，通过把不同粒度构成的地层土进行混合、搅拌，在深度方向形成强度偏差很小的水泥土搅拌墙体。

3. 在水平横向挖掘推进时，在切割箱底部注入挖掘液，使其与原位土体强制混合搅拌，并通过据链式切割箱持续横向搅拌实现水泥土墙体的无缝连接。

4. 将外掺剂（水泥、膨润土等）与地基土原位搅拌，无需额外设置外掺剂搅拌池，无需对已搅拌水泥土浆取灌，减少外掺剂溢出污染。

5. 对土体充分切割搅拌确保与外加剂均匀拌合，墙体不含土体团块，提高抗渗性。 6. 通过角度调节，可施工斜墙。

7. 减少了对周围环境的影响，提高了施工效率。

合集下载

TRD工法施工方案

TRD工法施工方案

中小企业大厦项目 TRD工法围护墙施工方案

奉贤中小企业大厦项目TRD工法围护墙

专

项

施

工

方

案

上海广大基础工程有限公司

2011年10月30日 中小企业大厦项目 TRD工法围护墙施工方案

目 录

第一节 工程概况 .......................................................... 2

1. 工程概况 ................................................................ 2

1.1 基本情况 ............................................................. 2

1.2 周边环境 ............................................................. 2

1.3 地质概况 ............................................................. 2

2. 方案编制依据 ............................................................ 4

3. 等厚度水泥土搅拌墙围护结构设计 .......................................... 5

4. 等厚度水泥土搅拌墙工程量 ................................................ 5

第二节 主要施工方案 ...................................................... 6

TRD工法施工方案模板

TRD工法施工方案模板

TRD深基坑止水帷幕施工方案 XXXXXX商业商务用房项目

XXXXX商业商务用房项目

TRD深基坑止水帷幕施工方案

编制人：

审核人：

审批人：

XXXX有限公司

XXX商业商务用房项目 XXXX

TRD深基坑止水帷幕施工方案 XXXXXX商业商务用房项目

目 录

1. 编制依据 ............................................................. 1

2. 工程概况 ............................................................. 1

2.1 工程简介 .................................................................................................................... 1

2.2 地质与水文情况 ........................................................................................................ 1

2.3 围护结构设计概况 .................................................................................................... 2

2.4 基坑围护工程量 ........................................................................................................ 3

1、TRD工法施工方案

1、TRD工法施工方案

TRD深基坑止水帷幕施工方案 杭政储出[2013]113地块商业商务用房项目

杭政储出[2013]113地块商业商务用房项目

TRD深基坑止水帷幕施工方案

编制人：

审核人：

审批人：

中建三局集团有限公司

杭政储出[2013]113号地块商业商务用房项目

2015年3月 18 日

TRD深基坑止水帷幕施工方案 杭政储出[2013]113地块商业商务用房项目

目 录

1. 编制依据 ............................................................. 1

2. 工程概况 ............................................................. 1

2.1 工程简介 .................................................................................................................... 1

2.2 地质与水文情况 ........................................................................................................ 1

2.3 围护结构设计概况 .................................................................................................... 2

2.4 基坑围护工程量 ........................................................................................................ 3

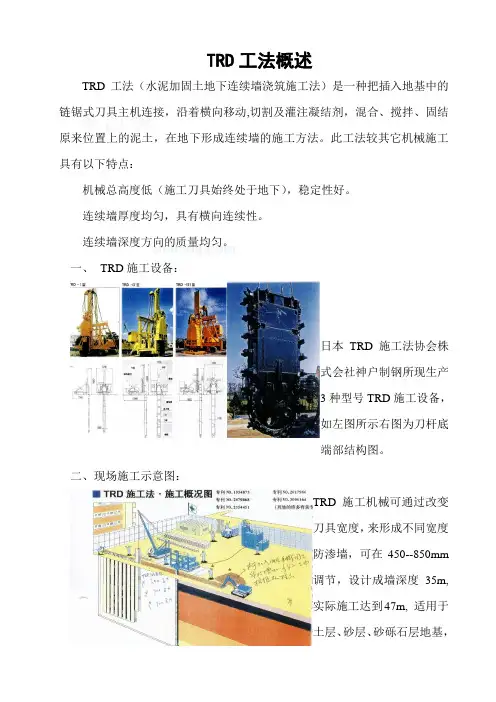

TRD工法概述

TRD工法概述

TRD工法概述

TRD工法（水泥加固土地下连续墙浇筑施工法）是一种把插入地基中的链锯式刀具主机连接，沿着横向移动,切割及灌注凝结剂，混合、搅拌、固结原来位置上的泥土，在地下形成连续墙的施工方法。此工法较其它机械施工具有以下特点：

机械总高度低（施工刀具始终处于地下），稳定性好。

连续墙厚度均匀，具有横向连续性。

连续墙深度方向的质量均匀。

一、 TRD施工设备：

日本TRD施工法协会株式会社神户制钢所现生产3种型号TRD施工设备，如左图所示右图为刀杆底端部结构图。

二、现场施工示意图：

TRD施工机械可通过改变刀具宽度，来形成不同宽度防渗墙，可在450--850mm调节，设计成墙深度35m,实际施工达到47m, 适用于土层、砂层、砂砾石层地基，固结体单轴抗压强度： 0.5-3MPa，渗透系数2.36×10-8cm/s, 施工效率： 30(砾石粒径φ50以上)—700m2(砂层N值为10)/8hr。

三、 成墙图例：

TRD施工法，施工效率高，成墙效果好，地层适应性好，但机器售价太高(RMB2000万左右)，难以推广，但其成墙原理类似于链条切槽机和深层搅拌机，值得借鉴。
