TRD工法施工方案

  • 格式：doc
  • 大小：12.30 MB
  • 文档页数：28

.

精选范本

奉贤中小企业大厦项目TRD工法围护墙

专

项

施

工

方

案

上海广大基础工程有限公司

2011年10月30日 .

精选范本 目 录

第一节 工程概况 .......................................................... 2

1. 工程概况 ................................................................ 2

1.1 基本情况 ............................................................. 2

1.2 周边环境 ............................................................. 2

1.3 地质概况 ............................................................. 2

2. 方案编制依据 ............................................................ 4

3. 等厚度水泥土搅拌墙围护结构设计 .......................................... 5

4. 等厚度水泥土搅拌墙工程量 ................................................ 5

第二节 主要施工方案 ...................................................... 6

1.TRD工法简介 ............................................................. 6

1.1 TRD工法概述 ......................................................... 6

1.2 TRD工法特点 ......................................................... 6

1.3 TRD工法原理 ......................................................... 6

1.4 TRD工法施工工序 ..................................................... 7

1.5 TRD工法工艺流程 ..................................................... 8

1.6 TRD工法主要施工设备 ................................................ 13

2.TRD工法围护墙施工 ...................................................... 13

2.1 施工总体流程 ........................................................ 13

2.2 施工进度计划 ........................................................ 14

2.3 TRD工法围护墙施工参数 .............................................. 14

2.4 TRD工法围护墙施工要点 .............................................. 14

３.施工质量保证措施 ...................................................... 16

3.1 原材料复试计划 ...................................................... 16

3.2 工程测量技术复核计划 ................................................ 17

3.3 水泥土试块制作及钻孔取芯检测计划 .................................... 17

3.3.1 水泥土试块制作计划 .............................................. 17

3.3.2 钻孔取芯检测要求 ................................................ 17

3.4 关键过程及控制 ...................................................... 18

4. 检验批抽检计划 ......................................................... 18

4.1 主控项目 ............................................................ 18 .

精选范本 4.2 一般项目 ............................................................ 19

4.3 隐蔽工程验收计划 .................................................... 19

第三部分 应急预案 ....................................................... 19

1.等厚度水泥土搅拌墙施工应急预案 ......................................... 19

2.坍塌倒塌事故应急处理与救援预案 ......................................... 20

2.1目的 ................................................................ 20

2.2事故处理救援程序 .................................................... 20

3.高处坠落事故应急处理与救援预案 ......................................... 21

3.1目的 ................................................................ 21

3.2事故处理救援程序 .................................................... 21

4.火灾事故应急处理与救援预案 ............................................. 22

4.1目的 ................................................................ 22

4.2事故处理救援程序 .................................................... 22

5.起重伤害或机械伤害事故应急处理和救援预案 ............................... 22

5.1目的 ................................................................ 22

5.2事故处理救援程序 .................................................... 23

6.触电事故应急处理和救援预案 ............................................. 23

6.1目的 ................................................................ 23

6.2事故处理救援程序 .................................................... 23

7.大型机械装拆、作业中突发事件应急处理与救援预案 ......................... 24

7.1目的 ................................................................ 24

7.2事故处理救援程序 .................................................... 24

8.物体打击事故应急处理与救援预案 ......................................... 25

8.1目的 ................................................................ 25

8.2事故处理救援程序 .................................................... 25

9.突发断电事故应急处理与救援预案 ......................................... 25

9.1目的 ................................................................ 25

9.2事故处理救援程序 .................................................... 26

第四部分 附图与附件 ..................................................... 26 .

精选范本

第一节 工程概况

1. 工程概况

1.1 基本情况

工程名称：奉贤中小企业大厦

工程地点：位于A02-04号地块，北侧为百秀路，东侧为城市主干道望园路，西侧为规划环路，南侧与A02—05相邻接

建设单位：上海达贤实业有限公司

基坑围护设计单位：华东建筑设计研究院有限公司

该项目位于奉贤区南桥镇百秀路南侧、望园南路西侧，拟建1幢40层的办公楼、4层裙楼，分别设1～2层地下室。基坑面积约22737m2，地下一层区基坑开挖深度为6.15m，局部落深区域开挖深度为7.15m～7.8m；地下二层区基坑开挖深度为10.15m，中部主楼区开挖深度为11.85m，局部落深区开挖深度为17.15m。

地下二层区域西侧、北侧采用850mm等厚度型钢水泥土搅拌墙作为围护结构。本方案为奉贤中小企业大厦项目等厚度型钢水泥土搅拌墙(TRD工法)围护墙专项施工方案。

1.2 周边环境

在望园路离基坑边线8m～12m范围有电信光缆、污水等管线，西北角离基坑边线约35m有在建人防搅拌工程。

合集下载

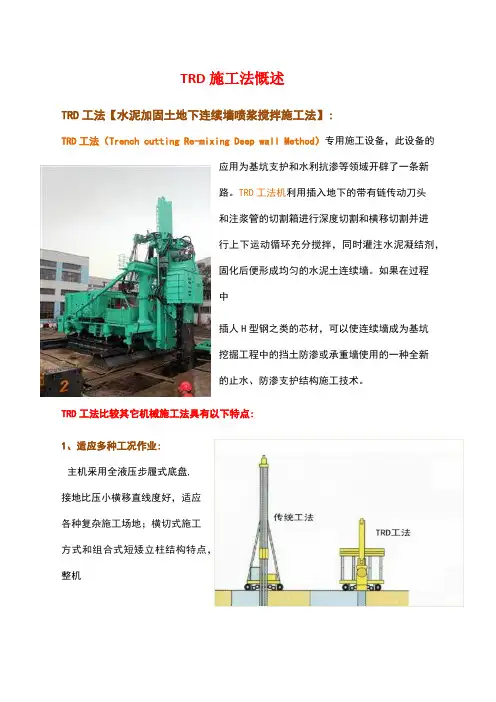

TRD工法简介
