TRD工法

超深等厚水泥土连续搅拌墙工法(TRD工法)

范本一（正式严谨风格）：

一、引言

超深等厚水泥土连续搅拌墙工法（TRD工法）是一种先进的地下工程施工技术，通过连续搅拌机将水泥、土壤和水充分搅拌混合，形成坚实的土石块，用于构建地下连续墙体。本文档旨在介绍TRD工法的施工步骤、工具材料、质量控制和安全措施等关键要点。

二、施工步骤

2.1 地面准备工作

2.1.1 清理工地

2.1.2 建立边框

2.1.3 安装混凝土连续搅拌机

2.2 搅拌材料配制

2.2.1 选材

2.2.2 搅拌比例

2.2.3 添加剂使用

2.3 TRD工法施工步骤2.3.1 搅拌墙基准线的测量和标定

2.3.2 连续搅拌机的操作及土石块的产生

2.3.3 土石块的停放、水化养护和硬化过程

2.3.4 墙体顶部的处理

三、质量控制

3.1 施工过程中的监测

3.1.1 土石块的沉积密实度检验

3.1.2 墙面平整度检查

3.1.3 墙体强度测试

3.2 质量控制措施

3.2.1 原材料的质量把控

3.2.2 搅拌机的操作控制

3.2.3 施工人员技术培训

四、安全措施

4.1 施工现场的安全警示标志和围挡

4.2 施工人员的安全培训和着装要求

4.3 设备操作规程和安全措施4.4 紧急事故处理和应急预案

附件：

1. 地下工程施工图纸

2. TRD工法施工记录表

法律名词及注释：

1. 土方工程：指对土壤进行开挖、填筑、夯实等工程活动的统称。

2. 混凝土连续搅拌机：一种专用设备，用于将水泥、骨料和水搅拌均匀，形成混凝土或土石块的机器。

范本二（简洁明快风格）：

一、简介

超深等厚水泥土连续搅拌墙工法（TRD工法）是一项高效的地下工程施工技术，通过搅拌机连续搅拌水泥、土壤和水，形成坚固连续的土石块，用于构建地下墙体。本文档旨在介绍TRD工法的施工步骤、工具材料、质量控制和安全措施等关键要点。

二、施工步骤

1. 地面准备工作

清理工地、建立边框、安装混凝土连续搅拌机2. 搅拌材料配制

选材、搅拌比例、添加剂使用

水泥加固土地下连续墙（TRD工法）施工工法施工步骤图解

来源：中国市政工程网

水泥加固土地下连续墙浇筑施工法（TRD，Trench cutting Re-mixing Deep wall method工法）是以链锯式刀具为主要机具，在插入地基过程中链锯式刀具与主机连接，回旋刀链锯可竖向垂直或横向水平移动进行对地下土体的切削，同时以水泥作为硬化剂。

TRD工法由日本90年代初开发研制，是能在各类土层和砂砾石层中连续成墙的成套设备和施工方法。其基本原理是利用链锯式刀具箱竖直插入地层中，然后作水平横向运动，同时由链条带动刀具作上下的回转运动，搅拌混台原土并灌入水泥浆，形成一定厚度的墙。其主要特点是成墙连续、表面平整、厚度一致、墙体均匀性好。主要应用在各类建筑工程、地下工程、护岸工程、大坝、堤防的基础加固、防渗处理等方面。

TRD工法的特征

1）稳定性高

与传统工法比较，机械的高度和施工深度没有关联（约为10米），稳定性高、通过性好。

侧翻事故为“0”！施工过程中切割箱一直插在地下，绝对不会发生倾倒。

2）成墙质量好

与传统工法比较，搅拌更均匀，连续性施工, 不存在咬合不良, 确保墙体高连续性和高止水性。

成墙连续、等厚度，是真正意义上的“墙”而绝不是“篱笆”。

可在任意间隔插入H型钢等芯材，可节省施工材料，提高施工效率。

3）施工精度高

与传统工法比较，施工精度不受深度影响。

通过施工管理系统，实时监测切削箱体各深度X、Y方向数据，实时操纵调节，确保成墙精度。

4）适应性强

与传统工法比较，适应地层范围更广。可在砂、粉砂、粘土、砾石等一般土层及N值超过50的硬质地层 (鹅卵石、粘性淤泥、砂岩、油母页岩、石灰岩、花岗岩等)施工。

5）成墙品质均一 连续性刀锯向垂直方向一次性的挖掘, 混合搅拌及横向推进, 在复杂地层也可以保证均一质量的地下连续墙。

trd工法水泥土搅拌墙水泥方量

TRD工法是一种常用的施工方法，用于搅拌水泥土墙体。它主要通过搅拌水泥与土壤，形成一种坚硬的混凝土，用于建筑物的墙体施工。根据需要，可以根据具体要求调整水泥的方量。

搅拌水泥土墙体的水泥方量是非常重要的，它直接影响到墙体的强度和稳定性。不同的建筑物需要不同厚度和强度的水泥土墙体，因此需要根据具体情况进行调整。

首先，我们来了解一下TRD工法搅拌水泥土墙体的基本原理。TRD是“Tapping Rammed Earth D-wall”的缩写，也称为“撞击式挤压法墙体”。

TRD工法采用的主要材料是水泥、黄土和水。水泥是作为胶结剂的主要材料，它能够与黄土产生化学反应，形成坚固的混凝土。黄土是一种常见的土壤类型，含有适量的黏土和砂粒，能够提供良好的黏性和稳定性。水是用来调节黄土和水泥的比例，使混合物达到适当的流动性。 根据一般经验，TRD工法水泥土墙体的水泥方量通常在5%至15%之间。具体的方量可以根据黄土的含水量、黏性和流动性来调整。一般情况下，含水量较高的黄土需要添加更多的水泥来保证墙体的强度和稳定性。

为了保证墙体的质量，水泥的方量应该根据实际情况进行调整。我们可以根据以下几个方面来确定水泥的方量：

1.墙体的厚度和高度：墙体的厚度和高度越大，需要的水泥方量也会相应增加，以保证墙体的强度和稳定性。

2.风险评估：根据当地的地质情况和建筑物的用途，进行风险评估。如果土壤质量较差或建筑物面临风险，需要增加水泥方量，以提高墙体的抗震性能。

3.施工技术：施工技术也会影响到水泥方量的确定。如果施工技术不当，可能导致墙体强度不足或存在裂缝。在这种情况下，需要增加水泥方量来保证均匀性和稳定性。 4.经验和实践：根据过往的经验和实践，我们可以大致估计水泥方量的范围。在实际施工中，可以进行试验和调整，以确保水泥土墙体的质量和稳定性。

需要注意的是，水泥方量的增加并不总是能够提高墙体的质量。过量的水泥可能导致墙体的收缩和开裂，影响墙体的稳定性。因此，在确定水泥方量时，需要综合考虑各种因素，并进行试验和调整。

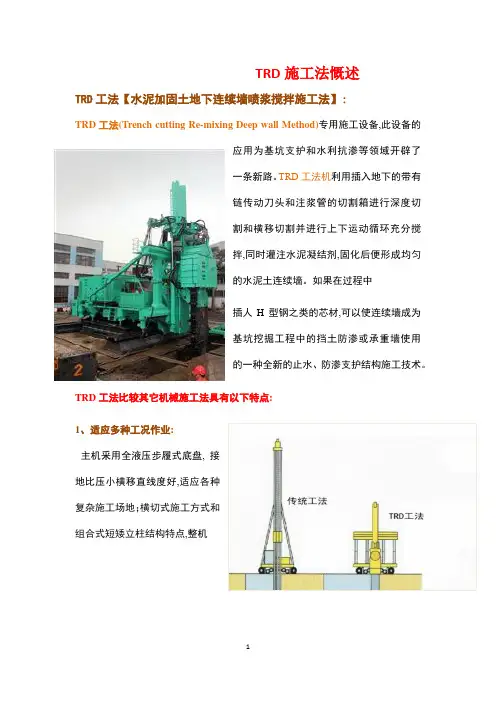

1 TRD施工法慨述

TRD工法【水泥加固土地下连续墙喷浆搅拌施工法】:

TRD工法(Trench cutting Re-mixing Deep wall Method)专用施工设备,此设备的应用为基坑支护和水利抗渗等领域开辟了一条新路。TRD工法机利用插入地下的带有链传动刀头和注浆管的切割箱进行深度切割和横移切割并进行上下运动循环充分搅拌,同时灌注水泥凝结剂,固化后便形成均匀的水泥土连续墙。如果在过程中

插人H型钢之类的芯材,可以使连续墙成为基坑挖掘工程中的挡土防渗或承重墙使用的一种全新的止水、防渗支护结构施工技术。

TRD工法比较其它机械施工法具有以下特点:

1、适应多种工况作业:

主机釆用全液压步履式底盘, 接地比压小横移直线度好,适应各种复杂施工场地；横切式施工方式和组合式短矮立柱结构特点,整机

2 地面部分最大高度10m,能适应多种施工场地复杂工况的作业。

2、整机高度低,安全性能好:

整机重心低,稳定性好,下部分深度≧36m(可根据工况配置最深到60m),适用于高度有限制的场所。可满足高架桥下施工。

3、打造高品质地下连续墙:

垂直方向上进行土壤和水泥浆混合搅拌的施工特点,可在不同土层均形成均匀、等厚、连续、无搭接的挡土、挡水性能好的高品质地下连续墙。

4、可形成多规格墙体:

更换不同宽度的刀具可形成550～850mm之间各种宽度的墙体(可选择到900mm)。

3

5、施工深度大:

设计成墙最大深度60米, 可根据基坑地下连续墙施工深度, (可选择60米內不同深度需要。

6、适应地层广:

具有良好的挖掘能力:可以适用于N值小于100击的软、硬质土层,中粗沙质土层,

还可以在颗粒直径小于100mm的卵砾石层和全风化以及强风化软岩中施工。

4 7、连续成墙:

接缝较少,墙体等厚,H型钢可以最佳间距设置, 墙体直线度通过激光经纬仪控制,多段式随钻测斜墙体垂直精度监控装置是目前其他传统工法不可比及的。
