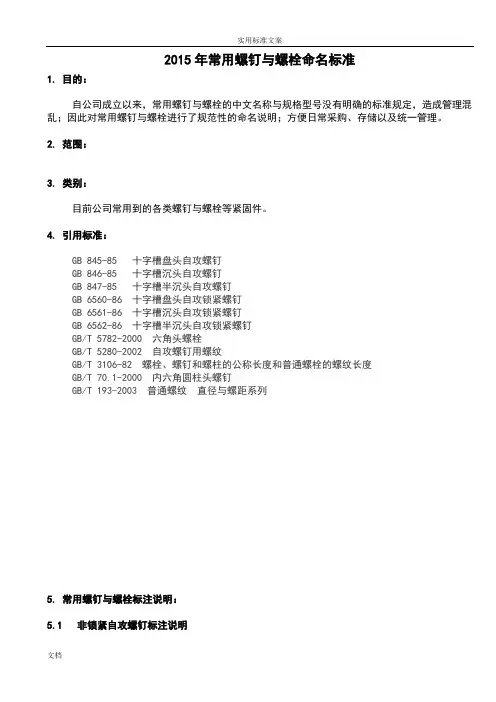

2015年常用螺钉与螺栓命名标准

2015年常用螺钉与螺栓命名标准

1. 目的：

自公司成立以来，常用螺钉与螺栓的中文名称与规格型号没有明确的标准规定，造成管理混乱；因此对常用螺钉与螺栓进行了规范性的命名说明；方便日常采购、存储以及统一管理。

2. 范围：

3. 类别：

目前公司常用到的各类螺钉与螺栓等紧固件。

4. 引用标准：

GB 845-85 十字槽盘头自攻螺钉

GB 846-85 十字槽沉头自攻螺钉

GB 847-85 十字槽半沉头自攻螺钉

GB 6560-86 十字槽盘头自攻锁紧螺钉

GB 6561-86 十字槽沉头自攻锁紧螺钉

GB 6562-86 十字槽半沉头自攻锁紧螺钉

GB/T 5782-2000 六角头螺栓

GB/T 5280-2002 自攻螺钉用螺纹

GB/T 3106-82 螺栓、螺钉和螺柱的公称长度和普通螺栓的螺纹长度

GB/T 70.1-2000 内六角圆柱头螺钉

GB/T 193-2003 普通螺纹 直径与螺距系列

5. 常用螺钉与螺栓标注说明：

5.1 非锁紧自攻螺钉标注说明

本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻螺钉举例说明；如图1所示。

图1

公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表1所示。

具体详细参数，可查阅GB/T 5280-2002。

表1 单位：mm

公称直径规格 ST1.5 ST1.9 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9

d max 1.52 1.90 2.24 2.57 2.90 3.30 3.53 3.91

min 1.38 1.76 2.10 2.43 2.76 3.12 3.35 3.73

公称直径规格 ST4.2 ST4.8 ST5.5 ST6.3 ST8.0 ST9.5

d max 4.22 4.80 5.46 6.25 8.00 9.65

min 4.04 4.62 5.28 6.03 7.78 9.43

5.1.2 非锁紧自攻螺钉公称长度规格表

公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表2所示。

具体详细参数，可查阅GB/T 3106-82、GB 845-85、GB846-85、GB847-85。

表2 单位：mm

公称长度规格 2 2.5 3 4 4.5 5 6 6.5

l max 2.2 2.7 3.2 4.2 4.7 5.6 6.2 6.7

min 1.8 2.3 2.8 3.7 4.3 4.8 5.7 6.3

公称长度规格 （7） 8 9 9.5 10 11 12 13

l max 7.4 8.4 9.2 9.7 10.4 11.4 12.4 13.4

min 6.8 7.5 8.5 9.3 9.8 10.5 11.5 12.5

公称长度规格 14 16 （18） 19 20 （22） 25 （28）

l max 14.5 16.8 18.4 19.4 20.5 22.8 25.8 28.8

min 13.5 15.2 17.2 18.5 19.5 21.2 24.2 27.2

公称长度规格 30 （32） 35 （38） 40 45 50 l max 30.8 33.3 36.3 39.3 41.3 46.3 51.3

min 29.2 30.7 33.7 36.7 38.7 43.7 48.7

注：尽可能不采用括号内规格。

5.2 锁紧自攻螺钉标注说明

本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以十字槽盘头自攻锁紧螺钉举例说明；如图2所示。

图2

公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表3与表4所示。

具体详细参数，可查阅GB 6560-86、GB 6561-86、GB 6562-86、GB/T 193-2003。

表3 国际粗牙 60° 单位：mm

公称直径规格 M1.4 M1.7 M2.0 M2.3 M2.5 M3.0 M3.5 M4.0

d max 1.38 1.68 1.98 2.28 2.48 2.98 3.47 3.98

min 1.34 1.61 1.89 2.19 2.38 2.88 3.36 3.83

公称直径规格 M4.5 M5.0 M6.0 M7.0 M8.0 M9.0 M10 M11

d max 4.47 4.98 5.97 6.97 7.96 8.96 9.96 10.97

min 4.36 4.83 5.82 6.82 7.79 8.79 9.77 10.73

公称直径规格 M12 M14 M16 M18 M20

d max 11.95 13.95 15.95 17.95 19.95

min 11.76 13.74 15.74 17.71 19.71

表4 国际细牙 60° 单位：mm

公称直径规格 M1.4 M1.7 M2.0 M2.3 M2.5 M3.0 M3.5 M4.0

d max 1.37 1.67 1.97 2.27 2.47 2.97 3.47 3.97

min 1.26 1.56 1.86 2.16 2.36 2.86 3.36 3.86

公称直径规格 M4.5 M5.0 M6.0 M7.0 M8.0 M9.0 M10 M11

d max 4.47 4.97 5.97 6.97 7.97 8.97 9.97 10.97

min 4.36 4.86 5.85 6.85 7.83 8.83 9.81 10.81

公称直径规格 M12 M14 M16 M18 M20

d max 11.97 13.96 15.96 17.95 19.95

min 11.76 13.79 15.79 17.78 19.65

5.2.2 锁紧自攻螺钉公称长度规格表

公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表5所示。

具体详细参数，可查阅GB 6560-86、GB 6561-86、GB 6562-86、GB/T 3106-82。

表5 单位：mm

公称长度规格 4 4.5 5 6 6.5 （7） 8 9

l max 4.2 4.7 5.6 6.3 4.7 7.6 8.3 9.2

min 3.8 4.3 4.8 5.7 4.3 6.8 7.7 8.5

公称长度规格 9.5 10 11 12 13 (14) 16 （18）

l max 9.7 10.3 11.4 12.4 13.4 14.4 16.4 18.4

min 9.3 9.7 10.5 11.6 12.5 13.6 15.6 17.2

公称长度规格 19 20 （22） 25 （28） 30 （32） 35

l max 19.4 20.4 22.8 25.4 28.8 30.4 33.3 35.5

min 18.5 19.6 21.2 24.6 27.2 29.6 30.7 34.5

公称长度规格 （38） 40 45 50

l max 39.3 41.5 46.3 51.3

min 36.7 39.5 43.7 48.7

注：尽可能不采用括号内规格。

5.3 内六角圆柱头螺钉标注说明

本标准仅标注实用尺寸，实用尺寸包括（公称长度与公称直径），以内六角圆柱头螺钉举例说明；如图3所示。

图3

公称直径规格选择方法：首先，通过游标卡尺测量螺钉的公称直径；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称直径规格；如表6所示。

具体详细参数，可查阅GB/T 70.1-2000。

表6 单位：mm

公称直径规格 M1.6 M2 M2.5 M3 M4 M5 M6 M8

d max 1.6 2.00 2.50 3.00 4.00 5.00 6.00 8.00

min 1.46 1.86 2.36 2.86 3.82 4.82 5.82 7.78

公称直径规格 M10 M12 M14 M16 M20 M24 M30 M36

d max 10.00 12.00 14.00 16.00 20.00 24.00 30.00 36.00

min 9.78 11.73 13.73 15.73 19.67 23.67 29.67 35.61

公称长度规格选择方法：首先，通过游标卡尺测量螺钉的公称长度；通过列表中提供的最小值（min）与最大值（max）范围，从而确定公称长度规格；如表7所示。

具体详细参数，可查阅GB/T 70.1-200

表7 单位：mm

公称长度规格 2.5 3 4 5 6 8 10 12

l max 2.7 3.2 4.24 5.24 6.24 8.29 10.29 12.35

min 2.3 2.8 3.76 4.76 5.76 7.71 9.71 11.65

公称长度规格 16 20 25 30 35 40 45 50

l max 16.35 20.42 25.42 30.42 35.5 40.5 45.5 50.5

min 15.65 19.58 24.58 29.58 34.5 39.5 44.5 49.5

公称长度规格 55 60 65 70 80 90 100 110

l max 55.6 60.6 65.6 70.6 80.6 90.7 100.7 110.7
