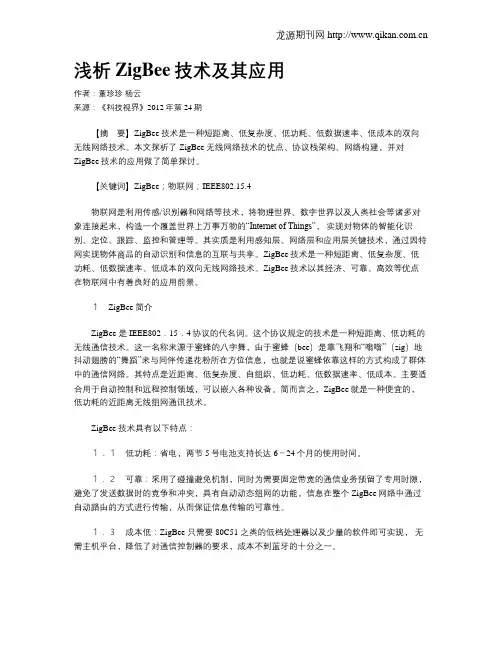

浅析ZigBee技术及其应用

作者：董珍珍 杨 云

来源：《科技视界》 2012年第24期

董珍珍 杨 云

（河南工业职业技术学院 河南 南阳 473000）

【摘 要】ZigBee技术是一种短距离、低复杂度、低功耗、低数据速率、低成本的双向无线网络技术。本文探析了ZigBee无线网络技术的优点、协议栈架构、网络构建，并对ZigBee技术的应用做了简单探讨。

【关键词】ZigBee；物联网；IEEE802.15.4

物联网是利用传感/识别器和网络等技术，将物理世界、数字世界以及人类社会等诸多对象连接起来，构造一个覆盖世界上万事万物的“Internet of Things”， 实现对物体的智能化识别、定位、跟踪、监控和管理等。其实质是利用感知层、网络层和应用层关键技术，通过因特网实现物体商品的自动识别和信息的互联与共享。ZigBee技术是一种短距离、低复杂度、低功耗、低数据速率、低成本的双向无线网络技术。ZigBee技术以其经济、可靠、高效等优点在物联网中有着良好的应用前景。

１ ZigBee简介

ZigBee 是IEEE802．15．4协议的代名词。这个协议规定的技术是一种短距离、低功耗的无线通信技术。这一名称来源于蜜蜂的八字舞，由于蜜蜂（bee）是靠飞翔和“嗡嗡”（zig）地抖动翅膀的“舞蹈”来与同伴传递花粉所在方位信息，也就是说蜜蜂依靠这样的方式构成了群体中的通信网络。其特点是近距离、低复杂度、自组织、低功耗、低数据速率、低成本。主要适合用于自动控制和远程控制领域，可以嵌入各种设备。简而言之，ZigBee就是一种便宜的，低功耗的近距离无线组网通讯技术。

ZigBee技术具有以下特点：

１．１ 低功耗：省电，两节5号电池支持长达6－24个月的使用时间。

１．２ 可靠：采用了碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据时的竞争和冲突，具有自动动态组网的功能，信息在整个ZigBee网络中通过自动路由的方式进行传输，从而保证信息传输的可靠性。

１．３ 成本低：ZigBee 只需要80C51 之类的低档处理器以及少量的软件即可实现， 无需主机平台，降低了对通信控制器的要求，成本不到蓝牙的十分之一。

１．４ 网络容量大：ZigBee可采用星形、树状和网状网络拓扑结构。每个ZigBee网络最多可支持255个节点，而且网络协调器可以相互连接，整个网络的节点数目十分可观，最多可以组成有65000个节点的大网。

１．５ 时延短：针对时延敏感的应用进行了优化，通信时延和从休眠状态激活的时延都非常短。

１．６ 安全：ZigBee提供了数据完整性检查功能，加密算法采用通用的AES-128。

２ ZigBee技术

2.1 ZigBee 协议栈

ZigBee 标准采用分层结构， 根据开放式通信系统互联模型，具有物理层（PHY）、 媒体介质访问层（MAC）、网络层（NWK）、和应用层（APL）。网络层和应用层的协议有 ZigBee 联盟制定，IEEE802．15．4 标准定义物理层和媒体介质访问层。

2.1.1 物理层（PHY）

物理层定义了物理无线信道和与MAC层之间的借口，提供物理层数据服务物理层管理服务。物理层数据服务是从无线物理信道上收发数据，物理层管理服务维护一个由物理层相关数据组成的数据库。

IEEE802．15．4工作在工业科学医疗（ISM）频段，它定义了两种物理层，即2.4GHz频段和868/915MHz频段物理层。两种物理层都基于直接序列扩频（DSSS），使用相同的物理层数据包格式，区别在于工作频段、调制技术、扩频码片长度和传输速率。面许可证的2.4GHz频段有16个速率为250kbit/s的信道，915MHz频段有10个40kbit/s的信道，而868MHz频段只有1个20kbit/s的信道。

物理层的功能包括： ZigBee 的激活；当前信道的能量检测；接收链路服务质量信；ZigBee 信道接入方式；信道频率选择；数据传输和接收。

2.1.2 媒体介质访问层（MAC）

MAC 层负责处理所有的物理无线信道访问，并产生网络信号、同步信号；持 PAN（个域网）

连接和分离，提供两个对等 MAC 实体之间可靠的链路。MAC 层提供两种服务：MAC 层数据服务和MAC 层管理服务。前者保证MAC 协议数据单元在物理层数据服务中的正确收发，后者从事MAC 层的管理活动，并维护一个信息数据库。

MAC 层功能包括：网络协调器产生信标；与信标同步；支持 PAN（个域网）链路的建立和断开；为设备的安全性提供支持；信道接入方式采用免冲突载波检测多址接入（CSMA-CA）机制；处理和维护保护时隙（GTS）机制；在两个对等的 MAC 实体之间提供一个可靠的通信链路。

2.1.3 网络层（NWK）

ZigBee 协议栈的核心部分在网络层。网络层负责拓扑结构的建立和维护网络连接，主要功能包括设备连接和断开网络时所采用的机制，以及在帧信息传输过程中所采用的安全性机制。网络层实现的功能包括：网络发现；网络形成；允许设备连接；路由器初始化；设备同网络连接；直接将设备同网络连接；断开网络连接；重新复位设备；接收机同步；信息库维护。

2.1.4 应用层（APL）

ZigBee 应用层框架包括应用支持层（APS）、ZigBee 设备对象（ZDO）和制造商所定义的应用对象。

应用支持层的功能包括：维持绑定表、在绑定的设备之间传送消息。例如在家居照明控制灯中，灯和遥控开关的绑定。ZigBee 设备对象（ZDO）的功能包括：定义设备在网络中的角色（如 ZigBee 协调器和终端设备），发起和响应绑定请求，在网络设备之间建立安全机制。ZigBee 设备对象还负责发现网络中的设备，并且决定向他们提供何种应用服务。ZigBee 应用层除了提供一些必要函数以及为网络层提供合适的服务接口外，一个重要的功能是应用者可在这层定义自己的应用对象。

2.2 ZigBee网络构建

在ZigBee网络中，根据设备所具有的通信能力可以分为全功能器件（FFD）和精简功能器件（RFD）。FFD之间可以相互通信，同时FFD也可以和RFD进行通信，而RFD只能与FFD通信，而不能与其它RFD通信。ZigBee网络中网络协调器主要负责网络的建立及相关配置，路由器负责寻找、建立以及修复网络报文的路由信息，网络终端设备具有加入和日推出网络的功能。其中网络协调器和路由器是FFD，而终端设备一般由RFD组成。协调器的角色主要涉及网络的启动和配置，一旦这些都完成后，协调器的工作就像一个路由器或者消失。

ZigBee网络根据应用的需要可以组成星形网络、网状网络和簇状网络3中拓扑结构。如图1所示。在星型拓扑中，网络由一个中心节点控制，即网络协调器，其它节点成为ZigBee末端节点，直接与协调器通信。在簇形拓扑中，网络协调器是“树的根部”，路由器是“树的枝干”，而末端节点就是“树的叶子”，两个节点之间路由遵循树路由方式，只能沿着树的路径进行数据传输。在网状网络中，拓扑比较灵活，协调器可以和路由器、终端设备之间进行通信，路由器之间也可以进行相互通信。

对于ZigBee网络来说，其常见的有两种拓扑结构,即星型拓扑和点对点拓扑，每个ZigBee网络至少需要一个全功能设备实现网络协调功能，终端设备可以是精简功能设备用来降低系统成本。ZigBee采用自组织（ad-hoc）方式组网，该架构被称为无基础构架的无线局域网，这种架构对网络内部的设备数量不加限制,并可随时建起无线通信链路。

３ ZigBee技术应用

3.1 ZigBee在智能家庭网络系统中的应用

ZigBee智能家庭网络系统旨在运用ZigBee技术构建一个模拟的家居监测控制系统，可以用若干个支持ZigBee技术的模块安装在电视、照明设备、遥控器、门禁系统、空调系统和其他家电产品中，通过ZigBee收集各种信息，传送到中央控制装置，或通过遥控达到远程控制之目的，使家居生活更朝向智能化、自动化、人性化，有效增加人们居住环境的方便性与舒适度。

3.2 ZigBee病房呼叫系统

在医院，时间就是生命，ZigBee网络可以帮助医生和患者争取每一秒的时间。基于ZigBee网络的病房呼叫系统由中心控制协调器、呼叫转移路由节点、床头无线呼叫终端组成。可以根据医院的实际情况，将楼层划分为几个网络，各楼层的病区值班中心安装网络协调器，协调器直接与控制中心主机相连接，由控制中心主机对呼叫系统进行统一管理。各病房的每一病床安装便携式呼叫终端，楼层过道安放路由器节点，从而实现呼叫求救功能，医务人员可以迅速的进行救助或通知最近的医务人员前去救助。

3.3 智能建筑领域

在建筑智能化领域中，利用ZigBee网络技术，可以监测到建筑物内可能发生的火灾隐患、煤气泄漏并及早提供相关信息；在大的酒店里，根据人员分布情况自动控制中央空调的温度，实现能源的节约。在车站，持有ZigBee终端的乘客们可以随时得到导航信息，比如进站口的位置，车次到开的变动等。

４ 结束语

本文介绍了ZigBee技术的特点，协议栈各层能够实现的功能及网络构建方式，并对ZigBee技术的应用做了简单介绍。作为一种新兴的物联网技术，ZigBee还在不断地完善，它所具备的技术优势决定了其广阔的应用前景。相信在不久的将来，ZigBee技术必将会得到广泛应用，给我们的生活带来更大的便捷。

【参考文献】

［1］候洪丽，张霄霞，王福明．ZigBee无线传输技术综述[J]．山西电子技术，2011（4）．

［2］高雨明．浅析ZigBee无线传输技术及其应用[J]．信息与电脑，2010，8．

［3］徐丽萍．ZigBee技术浅析[J]．南京工业职业技术学院学报，2011，12，11（4）

［4］高守玮，吴灿阳．ZigBee技术实践教程[M]．2011，7．

［责任编辑：周娜］
