商务办公建筑暖通空调系统设计实例分析【摘要】暖通空调系统可以提供人们安静舒适的办公环境,当然,暖通空调的应用在改善环境的同时,也会产生大量的能耗与污染,因此暖通空调在设计时也需要注重节能性。
本文根据工程实例,对某超高层建筑的暖通空调系统设计进行分析。
在商务办公建筑工程中占有重要位置。
【关键词】高层建筑;暖通设计一、工程概况某建筑项目裙房4层,主楼39层,主楼竖向设置 2 个区域,其中办公低区为 5-25层,办公高区为 27-39 层,避难层设置在 11 层与 26 层。
二、工程设计特点裙房空调冷热源采用风冷热泵机组,主楼空调冷热源采用小型变冷媒流量空调系统,新风由风冷热泵机组和新风空调箱提供。
主楼办公全部采用集中式新风机组,新风机组集中布置在避难层和屋顶层的新风机房内,处理过的新风通过垂直管道送至各楼层。
部分空调风机采用变频控制,适应系统负荷变化,变风量运行,可节省运行能耗。
三、设计参数及空调冷热负荷设计参数如表 1 和表 2 所示。
(1)室外气象参数(3)空调冷热负荷经计算,该建筑夏季空调冷负荷为 8501kW,空调冷指标为 93.9W/㎡;冬季采暖热负荷为4417kW,空调热指标为48.8W/㎡。
四、空调冷热源及设备选择根据建筑功能和使用要求,并结合建设方的要求空调冷热源选择如下:裙房空调冷热源采用风冷热泵机组,主楼空调冷热源采用小型变冷媒流量空调系统,新风由风冷热泵机组和新风空调箱提供。
本项目选用64台空调机组,容量26HP-40HP不等;裙房选用4台风冷热泵机组,单台制冷量378KW,制热量378KW;主楼新风选用3台风冷热泵机组,单台制冷量 567KW,制热量567KW 。
五、空调系统形式(1)空调风系统1)金融营业厅、员工餐厅等大空间全部采用全空气系统,室内回风和室外新风混合后,经变风量空调器处理后,通过风管和风口送到房间各个部位。
室内温度控制则由风管式温度传感器控制空调器回水管上电动调节阀的开度以及每台变风量空调器的变频控器来实现。
既有大型性公共建筑供暖制冷节能改造方案实例优化分析随着人们对生活质量要求的提高,大型性公共建筑的供暖制冷系统已成为社会发展中关注的重点。
提高供暖制冷系统的能效,减少能源消耗,不仅可以降低建筑的运行成本,还可以减少对环境的影响,促进可持续发展。
本文将以一个既有大型性公共建筑为例,对其供暖制冷系统进行节能改造的方案进行优化分析。
1. 建筑概况本文案例建筑为一座大型商业综合体,包括办公楼、购物中心、酒店等多种功能。
建筑总面积达到10万平方米,供暖制冷系统采用集中供热、分体空调的方式,系统设备种类繁多,运行能效较低。
2. 节能改造方案(1)供暖系统改造当前建筑的供暖系统采用集中供热方式,存在很多热量损失和能源浪费。
为了提高供暖系统的能效,可以考虑以下改造方案:a. 更换供暖锅炉:选择高效、节能的供暖锅炉,例如采用燃气热水锅炉替代老旧的煤炭锅炉,提高燃烧效率,减少能源浪费。
b. 加装余热利用装置:对排烟中的热量进行回收利用,提高能源利用率。
c. 优化供暖管网:对供暖管道进行维护和改造,减少热量损失。
建筑内部的制冷系统通常采用分体空调的方式,存在耗电高、运行成本高的问题。
为了提高制冷系统的能效,可以考虑以下改造方案:a. 更换高效制冷设备:选择能效比较高的空调设备,例如采用变频空调替代传统的定频空调,减少能源消耗。
b. 优化空调系统布局:根据建筑内部的使用需求,合理布局空调设备,避免出现重复制冷,减少能源浪费。
c. 加强系统监控和调节:通过智能控制系统,实时监测制冷系统运行情况,做到精准调节,提高能效。
3. 节能改造效益分析节能改造虽然需要一定的投入成本,但其带来的节能效益也是非常显著的。
通过对节能改造方案的优化分析,可以得出以下效益:a. 节能减排:通过改造供暖制冷系统,建筑的能源消耗大幅度减少,减少温室气体排放,降低对环境的影响。
b. 运行成本节省:节能改造后,建筑的运行成本大幅度下降,能够为建筑业主节省可观的费用。
暖通改造工程方案一、工程概述暖通改造工程是指对建筑物的供暖、通风、空调系统进行改造和优化,以满足建筑物在不同季节和天气条件下的舒适度和能耗要求。
本方案旨在对某办公楼的暖通系统进行改造,提高热舒适度和空气质量,降低能耗和运行成本。
二、项目背景该办公楼早期建成,暖通系统老化,存在供暖不足、通风不畅、空调效果差等问题。
而且现有系统能耗高、运行费用大,需要对其进行系统改造和优化。
三、技术方案1. 供暖系统改造为了提高供暖效果和降低能耗,对供暖系统进行了改造。
首先,对锅炉进行了更新,采用高效、低排放的锅炉设备,提高供暖效率和降低燃料消耗。
其次,安装了智能温控系统,根据室内外温度、湿度等参数对供暖进行精准控制,实现能耗的智能化管理。
2. 通风系统改造对办公楼的通风系统进行了改造,增加了新风量,提高了新风换气效率。
同时,对风管进行了清洁和疏通,减少了通风系统的阻力,提高了风流速度和通风效果。
此外,还增加了空气净化设备,提高了室内空气质量,并有效减少了室内污染物的含量。
3. 空调系统改造对现有的空调系统进行了改造和优化。
首先,更新了空调设备,采用了能效比较高的新型空调机组,提高了系统的制冷和制热效果。
然后,进行了智能控制系统的安装,根据室内温度、湿度等参数进行精准控制,降低了空调系统的能耗和运行成本。
4. 能源利用为了降低建筑物的能耗和环保,引入了一些新的能源利用技术。
比如,安装了光伏发电设备,将太阳能转化为电能,用于建筑物的照明、空调等设备。
另外,还采用了地源热泵技术,利用地下的地热资源进行供暖和制冷,减少了对传统能源的依赖,并降低了建筑物的能耗。
5. 设备监控和保养为了提高暖通设备的稳定性和可靠性,安装了智能监控系统,对设备进行了远程监测和控制,及时发现和解决设备故障,保障了建筑物的正常运行。
同时,建立了定期检查和维护制度,保证了暖通设备的长期有效运行。
四、预期效果1. 提高舒适度通过对暖通系统的改造和优化,提高了建筑物的供暖效果和空气质量,增强了室内舒适度和办公人员的工作效率。

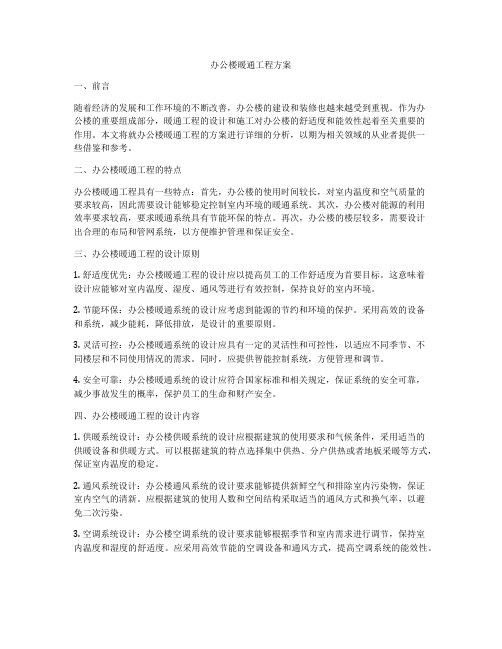

办公楼暖通工程方案一、前言随着经济的发展和工作环境的不断改善,办公楼的建设和装修也越来越受到重视。
作为办公楼的重要组成部分,暖通工程的设计和施工对办公楼的舒适度和能效性起着至关重要的作用。
本文将就办公楼暖通工程的方案进行详细的分析,以期为相关领域的从业者提供一些借鉴和参考。
二、办公楼暖通工程的特点办公楼暖通工程具有一些特点:首先,办公楼的使用时间较长,对室内温度和空气质量的要求较高,因此需要设计能够稳定控制室内环境的暖通系统。
其次,办公楼对能源的利用效率要求较高,要求暖通系统具有节能环保的特点。
再次,办公楼的楼层较多,需要设计出合理的布局和管网系统,以方便维护管理和保证安全。
三、办公楼暖通工程的设计原则1. 舒适度优先:办公楼暖通工程的设计应以提高员工的工作舒适度为首要目标。
这意味着设计应能够对室内温度、湿度、通风等进行有效控制,保持良好的室内环境。
2. 节能环保:办公楼暖通系统的设计应考虑到能源的节约和环境的保护。
采用高效的设备和系统,减少能耗,降低排放,是设计的重要原则。
3. 灵活可控:办公楼暖通系统的设计应具有一定的灵活性和可控性,以适应不同季节、不同楼层和不同使用情况的需求。
同时,应提供智能控制系统,方便管理和调节。
4. 安全可靠:办公楼暖通系统的设计应符合国家标准和相关规定,保证系统的安全可靠,减少事故发生的概率,保护员工的生命和财产安全。
四、办公楼暖通工程的设计内容1. 供暖系统设计:办公楼供暖系统的设计应根据建筑的使用要求和气候条件,采用适当的供暖设备和供暖方式。
可以根据建筑的特点选择集中供热、分户供热或者地板采暖等方式,保证室内温度的稳定。
2. 通风系统设计:办公楼通风系统的设计要求能够提供新鲜空气和排除室内污染物,保证室内空气的清新。
应根据建筑的使用人数和空间结构采取适当的通风方式和换气率,以避免二次污染。
3. 空调系统设计:办公楼空调系统的设计要求能够根据季节和室内需求进行调节,保持室内温度和湿度的舒适度。
某办公综合楼的暖通空调设计总结摘要:结合工程实例,将暖通空调设计的整个过程:系统冷热源方案的确定、负荷计算、主机及配套设备的计算选型,设备及管路的布置,系统的平衡计算、系统自控流程等每个环节进行归纳总结,得到可供设计借鉴的思路和经验数据。
关键词:冷热源;水系统;通风及防排烟;自控前言位于大连市某研发接待会议中心1#楼,工程总建筑面积为11421m2,其中地下4856m2,地上6565m2。
建筑高度:20.1m。
该工程地下2层,地上4层。
其中,地下2层为车库、消防控制室及设备用房;地下1层为车库、设备用房及办公室;地上1层为大厅、厨房及食堂;2~3层为研发办公室;4层为研发办公室、会议室及休息廊等。
1案例分析1.1冷热源设计本工程的冷热源:外部提供60/50℃热水供采暖、空调系统使用;另提供0.4MPa饱和蒸汽,经换热器换热后供全年生活热水。
换热设备设于地下二层制冷换热机房内。
大厅设局部地热采暖系统,作为本区域冬季空调采暖系统的辅助。
冷源采用两台风冷冷水机组(7/12℃),放置于屋顶。
本工程冬季空调、散热器及地热供暖、厨房补风提供60/50℃空调热水,总热负荷为732KW。
空调设计冷负荷为614KW,面积冷指标为119W/m2。
选用两台风冷冷水机组,额定制冷量均为330KW,夏季向空调系统提供7/12℃冷冻水。
1.2空调水系统空调水系统为闭式两管制变流量一级泵(冷水机组定流量)机械循环系统,冬、夏季系统共用水管路。
空调水系统主立管异程布置,水平管同程布置。
空调冷热水立管设于集中水暖井内。
空调冷凝水均集中排至卫生间排水点。
在主要分支处回水管设平衡阀。
空调系统热(冷)水的膨胀、定压、补水由自动补水排气定压机组解决。
空调热水系统定压点压力值为0.3MPa;空调冷水系统定压点压力值为0.35MPa。
定压点压力均以绝对标高6.450m为基准。
夏季空调水系统工作压力为:0.7MPa;冬季空调水系统及供暖水系统工作压力为:0.5MPa。
第1篇随着我国经济的快速发展,城市化进程不断加快,办公楼作为城市的重要建筑形式,其舒适度、节能环保、安全性等方面的要求越来越高。
为了满足办公楼用户的实际需求,提高办公环境的舒适度,降低能源消耗,实现绿色建筑的目标,对现有办公楼进行水暖改造已成为一种趋势。
本文针对某办公楼水暖改造工程,提出一套切实可行的改造方案。
二、工程概况1. 项目名称:某办公楼水暖改造工程2. 项目地点:某市某区3. 项目规模:总建筑面积约5万平方米4. 改造范围:办公楼内所有水暖系统,包括给排水、供暖、通风空调等5. 改造内容:系统更新、设备更换、管道改造、电气改造等三、改造目标1. 提高办公楼水暖系统的安全性能,降低事故发生率。
2. 提高办公楼水暖系统的节能效果,降低能源消耗。
3. 提高办公楼水暖系统的舒适度,提升用户满意度。
4. 满足绿色建筑标准,实现可持续发展。
四、改造方案1. 给排水系统改造(1)原系统分析:原办公楼给排水系统为老旧系统,管道老化严重,存在漏水、堵塞等问题,且不能满足现代办公楼的需求。
(2)改造方案:①更换给排水管道:采用新型给排水管道,提高管道的耐腐蚀性、耐磨性、抗压性等性能。
②改造卫生间设施:更换节水型洁具,降低水资源浪费。
③增加排水检查井:方便日常检查和维护。
2. 供暖系统改造(1)原系统分析:原办公楼供暖系统为老旧系统,设备老化严重,供暖效果不佳。
(2)改造方案:①更换供暖设备:采用新型高效节能的供暖设备,提高供暖效果。
②改造供暖管道:采用新型保温管道,降低散热损失。
③优化供暖方式:采用分户计量供暖,实现按需供暖。
3. 通风空调系统改造(1)原系统分析:原办公楼通风空调系统为老旧系统,设备老化严重,能耗高,舒适度差。
(2)改造方案:①更换通风空调设备:采用高效节能的通风空调设备,降低能耗。
②改造通风管道:采用新型保温管道,降低散热损失。
③优化通风方式:采用新风系统,提高室内空气质量。
4. 电气改造(1)原系统分析:原办公楼电气系统为老旧系统,存在安全隐患。
暖通空调案例暖通空调系统是建筑物中不可或缺的一部分,它能够为建筑物提供舒适的室内环境,保证室内空气的新鲜和温度的适宜。
在实际的工程案例中,暖通空调系统的设计、施工和运行管理是非常重要的,下面我们将以一个实际的案例来说明暖通空调系统在建筑工程中的应用。
某办公楼的暖通空调系统设计采用了集中供冷供热的方式,主要包括空调末端设备、风管、水泵、冷却塔等组成部分。
在设计阶段,工程师充分考虑了建筑物的朝向、采光、人员密度等因素,合理确定了空调末端设备的选型和布置方式,保证了室内空气的流通和分布均匀。
同时,针对不同季节的供冷供热需求,设计了相应的水泵和冷却塔,保证了系统的稳定运行和节能效果。
在施工阶段,施工单位严格按照设计图纸和规范要求进行施工,保证了风管的安装质量和密封性,避免了漏风现象的发生。
此外,施工单位还对空调末端设备进行了调试和平衡,保证了系统的正常运行和舒适的室内环境。
在运行管理阶段,运维人员定期对暖通空调系统进行检查和维护,保证了设备的正常运行和寿命的延长。
同时,运维人员还根据实际情况对系统进行调整和优化,提高了系统的能效比和舒适度,为建筑物的使用者提供了良好的室内环境。
通过以上案例,我们可以看到,在建筑工程中,暖通空调系统的设计、施工和运行管理是密不可分的,只有各个环节协调配合,才能保证系统的稳定运行和良好的使用效果。
因此,作为暖通空调系统的设计者、施工单位和运维人员,都需要充分重视自身的工作,并与其他相关方进行有效沟通和协作,共同为建筑物的舒适性和节能性贡献力量。
总之,暖通空调系统在建筑工程中的应用是非常重要的,它不仅关乎建筑物内部环境的舒适度,还关乎能源的节约和环境的保护。
希望通过本案例的分享,能够引起大家对暖通空调系统的重视和关注,为建筑工程的可持续发展贡献自己的力量。
供暖系统的建设与改造案例分析随着城市化进程的加快和人们生活水平的提高,供暖系统的建设和改造成为保障居民舒适生活的重要环节。
本篇文章将通过分析实际案例,探讨供暖系统的建设与改造,为读者提供有益的参考和借鉴。
案例一:城市供暖系统的建设在城市供暖系统的建设中,需要考虑到人口密度、供暖需求以及可再生能源的利用等多个因素。
在某市的供暖系统建设中,相关部门针对市区的供暖需求和环境状况,制定了以下策略:首先,建立集中供热系统。
该市采用集中供热方式,利用一处或多处集中供热站点,通过管道将热水或蒸汽送至用户。
这种方式不仅减少了居民自行购买和安装供暖设备的费用,还降低了排放污染物的风险。
其次,利用可再生能源。
该市在供暖系统建设中充分利用当地的可再生能源,例如太阳能、地热能等。
经过技术改造,太阳能集热板和地热换热器被应用于供暖系统中,既提高了能源利用效率,又减少了能源消耗。
最后,加强监管和维护。
该市建立了供暖系统监测中心,实时监控供暖系统的运行情况和温度变化。
一旦发现异常,及时派遣工作人员进行维修和保养,确保供暖系统的稳定和可靠性。
通过以上建设措施,该市的供暖系统得到了有效改善和提升,居民的生活质量得到了明显提高。
案例二:老旧供暖系统的改造针对老旧供暖系统的改造,需要考虑设备老化、能源浪费等问题。
某小区的供暖系统改造案例如下:首先,更换老化设备。
针对小区内的旧供暖设备,通过全面检测和评估,确定需要更换的设备,并采购新的高效供暖设备。
新设备采用先进的物联网技术,能够实现远程监控和自动调节,提高了供暖效率和能源利用率。
其次,优化管网布局。
通过对供暖管网的改造和优化,杜绝漏水和渗漏现象,提高热能传导效率。
并在管网中加装智能阀门和流量计,以便于对供暖系统进行精确控制和能源管理。
最后,引入清洁能源。
为了降低供暖系统的碳排放和环境污染,该小区引入了清洁能源,例如天然气、生物质能等。
通过对能源来源的转变,不仅降低了燃料成本,还减少了对环境的负面影响。
北京某辦公樓暖通設計方案介绍了工程概况及特点,并从集中空调水风系统、局部空调系统、采暖系统、通风防排烟和空调自控系统及经验教训等方面介绍了大厦的暖通空调设计情况。
工程概述远洋大厦座落于北京西长安街南侧、复兴门立交桥东南、首都黄金地带。
大厦建筑面积约11万m2,建筑高度67.3m。
地上共17层:包括首层商务、服务、辅助性商用,2~16层为办公、17层为俱乐部;地下共3层:包括餐厅、厨房、会议、物业管理办公、各类机房、汽车库、自行车库、仓库及人防等功能。
标准层高3.70m,办公室内净高2.65m,空调面积约7.9万m2。
大厦四立面约75%的面积为透明白玻璃点式幕墙,是一幢整体性、高档次、多功能、智能化综合写字楼。
设计始于1995年,2000年8月建成并投入使用。
空调系统根据大厦高起点的定位,空调系统按照高标准、高效、经济节能的原则进行设计。
室内设计参数如下:目前大厦冷冻机装机冷量为13185kW(3750 RT),空调总冷负荷为11866kW,冷负荷指标为108.6W/ m2。
冷冻机房位于地下二、三层,采用4395kW/台(1250RT/台)离心式冷水机组三台,冷媒为R134a。
冷冻水供回水温度7/12℃,冷却水进出水温度32/37℃。
冷冻水系统为一次泵复式变流量系统。
水泵三用一备,抽出式设置。
分、集水器间设旁通管和压差调节阀以保证供回水管路压力平衡及过渡季出现冷冻回水温度过高时降低其温度,使冷水机组安全运行。
为避免负荷偏载发生、平衡管网阻力,在水泵出口上设置动态平衡阀以保证水系统在出现流量变化等状况时能安全、平稳地工作。
水系统由设在屋顶的膨胀水箱定压,冷冻水系统充水及补水均使用软化水。
空调水系统主干管采用下供下回双管异同程结合式系统,按空气、新风处理机组和风机盘管两个环路供水。
空气、新风处理机组环路为四管制,为有利于冬季加热盘管防冻,提高传热效率,热水供回水温度为85/60℃,由热交换站提供。
为解决管路水力失调和节能的问题,各末端机组均设静态平衡阀和电动调节阀。
某办公大楼暖通设计浅析作者:俞华春来源:《中国新技术新产品》2014年第09期摘要:本文结合某办公大楼暖通设计实例,对该项目中的暖通设计情况进行简单阐述,并对本项目的一些设计方法进行分析与探讨,希望能为类似建筑的暖通设计提供参考。
关键词:暖通设计;新风系统;诱导通风;经济效益;建筑防排烟中图分类号:TU83 文献标识码:A1工程概况本项目位于厦门市某重要交通大道旁,周边自然环境开阔优美,为城市开放空间景观的重要组成部分。
对于立面设计,在表皮上采用金属幕墙与玻璃幕墙的组合,简洁明快、现代大方。
地上建筑面积约46500㎡,建筑物总高度99.95m,地上25层,地下1层。
地上为门厅、员工活动区、会议中心、办公室等;地下室平时为停车库及设备用房等。
2 暖通设计情况2.1空调冷源厦门市位于福建东南沿海,在我国建筑热工设计分区中属于夏热冬暖地区,夏季空调室外计算干球温度33.5 ℃,室外计算湿球温度27.5 ℃。
对于空气调节系统本项目仅考虑夏季供冷。
设计采用变频多联机中央空调系统,室外机置于室外专用平台。
2.2空调设计(1)室内机根据房间布局、层高的不同选用天花暗藏风管式室内机、天花机、高静压风管机上送上回。
(2)新风:每层采用二或三套自带冷源的新风系统,室内机置于新风机房内,室外机置于室外专用平台。
2.3通风防排烟(1)地上所有楼梯间和合用前室均采用自然防排烟;地下楼梯间为封闭楼梯间,采用自然防排烟,合用前室设机械加压送风系统。
(2)地下车库按防火分区设机械排风及排烟系统,排风、排烟量均按换气次数6次/h计算,其中排风系统按3米高度计算;排烟系统按实际高度计算换气体积。
每个排风、排烟系统分别在机房内设一台箱式离心风机及一台高温排烟轴流风机。
并在车库上空设若干台智能型诱导风机。
除由车道自然进风外,其余防火分区均分别设置机械送风系统,平时送风机兼火灾补风用,送风量按平时排风量的80%及火灾排烟量的50%取大值。
某办公楼采暖系统改造施工方案一、工程概述办公楼采暖系统改造工程是指对现有采暖系统进行升级改造,以提高室内温度控制效果,保证室内舒适度。
本工程采用分散式供暖系统,利用地源热泵技术,结合智能控制系统,实现节能、环保、高效的采暖系统。
工程总面积为XXXX平方米。
二、工程内容1.拆除原有采暖设备:拆除办公楼内所有老化、损坏和不符合新技术要求的采暖设备,包括锅炉、暖风机等。
2.安装地源热泵:根据现场实际情况,在办公楼附近选取合适的地点,进行地源热泵的安装工作。
地源热泵采用闭式水循环系统,将地下的热能通过换热器传输到空气中,然后将空气中的热能传输到办公楼的采暖系统中。
3.安装分散式供暖系统:在每个办公室内安装分散式供暖系统,系统包括暖气片、温控阀、水泵等组成。
通过智能控制系统,实现对每个办公室内温度的精确控制,提高室内舒适度。
4.安装智能控制系统:在办公楼内安装智能控制系统,实现对采暖系统的远程监控和调控。
通过传感器的实时监测,将数据传输到控制中心,根据数据分析,智能调控系统自动调整供暖设备的运行状态,以达到节能效果。
5.改造管道系统:根据新的供暖系统需求,对办公楼内的管道系统进行改造。
包括新增和更换部分管道,确保供暖系统的顺畅运行。
三、施工方案1.前期准备:(1)查阅相关资料,制定详细的施工计划和进度安排。
(2)与业主和设计单位进行沟通,明确工程需求和技术要求。
(3)准备施工材料和设备,确保施工的顺利进行。
2.拆除原有采暖设备:(1)根据施工计划,逐个拆除办公楼内的老旧采暖设备。
(2)设计合理的拆除顺序,确保施工安全和现有设施不受损害。
3.安装地源热泵:(1)选取适合的地点,进行地源热泵的基坑开挖和混凝土浇筑。
(2)安装地源热泵设备,包括地源热泵主机、换热器等。
(3)连接水循环系统,测试地源热泵运行情况,并进行调试。
4.安装分散式供暖系统:(1)根据每个办公室的实际情况,确定供暖设备的位置和数量。
(2)安装供暖设备,包括暖气片、温控阀、水泵等,并进行连接和调试。
暖通空调案例暖通空调系统是建筑工程中不可或缺的一部分,它涉及到室内空气的通风、空调、供暖等工程,对于建筑物的舒适性和能源消耗都有着重要的影响。
在实际工程中,暖通空调系统的设计和运行往往面临着各种挑战和问题,下面我们通过一个实际案例来探讨暖通空调系统的设计和运行。
某办公楼的暖通空调系统设计初期,由于建筑结构和用途的特殊性,设计师在选择空调设备和管道布局时遇到了一些困难。
首先,由于建筑物的采光和隔热设计,部分房间的进出风口位置受到了限制,导致空调系统的布局受到了一定的影响。
其次,由于建筑物的使用要求,部分房间需要实现不同温度和湿度的控制,这对空调系统的设计和运行提出了更高的要求。
针对这些问题,设计师们进行了充分的讨论和研究,最终确定了一套符合建筑要求的暖通空调系统方案。
在系统运行阶段,由于建筑物的使用情况和外部环境的变化,暖通空调系统也面临着一些挑战。
例如,夏季高温天气下,系统需要保证室内的舒适温度,但由于建筑外墙的日照和隔热设计,部分房间的温度控制难度较大。
为了解决这一问题,工程师们对系统的运行参数进行了调整,并采用了智能控制系统,实现了对不同房间的精细化控制,提高了系统的运行效率和舒适性。
除此之外,在系统运行过程中,还出现了一些设备故障和能耗过高的问题。
例如,部分风机和水泵设备出现了频繁的故障,给系统的稳定性和可靠性带来了一定的影响。
针对这一问题,工程师们对设备进行了全面的检查和维护,并对系统的运行参数进行了优化,最终解决了设备故障和能耗过高的问题。
通过这个案例,我们可以看到,暖通空调系统的设计和运行是一个复杂而又关键的工程,它需要设计师和工程师们充分的沟通和合作,以及对系统运行参数和设备状态的不断监测和调整。
只有这样,才能确保暖通空调系统能够有效地满足建筑物的使用要求,提高建筑物的舒适性和能源利用效率。
综上所述,暖通空调系统的设计和运行需要多方面的考虑和努力,只有在设计和运行阶段充分的沟通和合作,以及对系统运行参数和设备状态的不断监测和调整,才能确保系统的稳定性和可靠性,提高建筑物的舒适性和能源利用效率。
既有大型性公共建筑供暖制冷节能改造方案实例优化分析随着社会经济的不断发展,大型性公共建筑的数量和规模也在不断增加。
这些建筑的供暖制冷系统往往存在着能源消耗大、效率低、环境污染等问题,急需进行节能改造。
本文将以某大型性公共建筑为例,对其供暖制冷系统进行优化分析,制定节能改造方案,以期为类似建筑的节能改造提供参考。
一、建筑现状分析该大型性公共建筑位于城市中心,占地面积较大,建筑面积近10万平方米。
建筑采用中央供暖和中央空调系统,热源采用燃气锅炉,制冷系统采用蒸发冷却式空调。
经过实地调查和数据分析,发现其供暖制冷系统存在以下问题:1.能源利用率低:燃气锅炉老化严重,效率低下,能源浪费严重;空调系统运行效率不高,能耗较高。
2.环境污染较严重:燃气锅炉燃烧产生大量尾气排放,对环境造成严重污染。
3.设备老化严重:供暖制冷设备使用年限较长,存在安全隐患,维修维护成本较高。
二、节能改造方案1.热源系统改造(1)更换高效燃气锅炉:采用高效燃气锅炉替换现有老化锅炉,提高热效率,降低能源消耗。
(2)采用余热回收技术:改造热源系统,引入余热回收装置,将燃烧热量中的余热加以回收利用,提高能源利用率。
2.空调系统改造(1)替换高效空调设备:更换高效螺杆式空调机组,提高空调系统的运行效率,降低能耗。
(2)采用地源热泵技术:在建筑周围布置地源热泵系统,利用地下恒定的温度资源进行能源供暖制冷,降低对传统能源的依赖。
3.智能控制系统引入智能化控制系统,通过传感器和监控设备对建筑内部温度、湿度等信息进行实时监测,实现精准控制,节约能源。
4.设备更新对老化设备进行更新,采用新型节能设备替代陈旧设备,提高设备性能。
5.节能宣传和培训加强节能宣传工作,提升使用人员的节能意识,定期进行设备使用和维护培训,提高设备使用效率。
三、实施效果预测通过上述节能改造措施的实施,预计该大型性公共建筑的能源消耗将大幅度下降,同时环境排放也将得到极大改善。
预计改造后的节能效果为:1.热源系统改造后,能源利用率提高15%以上;2.空调系统改造后,能耗降低20%以上;3.采用智能控制系统后,能耗节约10%以上;4.替换高效设备后,设备性能提高30%。
北京某数据中心办公楼暖通空调设计案例分析介绍了北京某数据中心办公楼空调冷热源的选择,水系统、风系统的设计,采取的节能措施及通风防排烟系统设计,总结了办公楼空调通风系统设计的特点,分析了该设计存在的不足。
标签:变风量空调系统;定风量空调系统;空调水系统;通风及防排烟;自动控制1 工程建筑概况本项目位于中关村环保科技示范园,建筑面积为121008平方米,建筑层数为地下三层,地上四层,其中地下三层为汽车库,设备用房,地下一、二层为数据中心及其附属配套用房;地上一层至四层为数据城堡及其为数据中心服务的办公、会议、休息等用房,本项目数据机房部分的通风及空调系统由分包设计。
2 设计参数2.1 室内设计参数(见表1)2.2 室外设计参数夏季:空调室外计算干球温度35.4℃,空调室外计算湿球温度26.9℃,夏季空调日平均温度30.5℃,室外平均风速1.6m/s,大气压力98.82hPa。
冬季:空调室外计算干球温度-5.1℃,空调室外计算相对湿度59%,室外平均风速2.1m/s,大气压力100.9kPa。
3 空调系统3.1 冷热源的选择设计中对每一个空调房间进行了逐时逐项冷负荷及热负荷计算,空调计算冷负荷(不含数据机房空调冷负荷)为3024kW,冬季热负荷为2795kW。
结合办公建筑特性,即用电高峰时段空调负荷大,其余时间负荷小的场合,本项目冷源方案采用冰蓄冷系统,热源系统采用燃气锅炉。
冰蓄冷系统采用部分蓄冰模式,采用制冷主机上游、蓄冰盘管下游的单级泵串联系统,储冰量为33%;选用两台空调时制冷量791kW、制冰时制冷量524kW的电制冷双工况冷水机组(蓄冰系统用);能效比COP值为制冰时3.61,空调时5.10;考虑到数据城堡需全天24h 空调,同时配有一台基载主机,制冷量为1020kW。
能效比COP值为5.13。
冰蓄冷系统二次冷剂为:25%乙烯乙二醇溶液,空调供回水温度为7/12℃。
双工况主机充冷工况参数:溶液温度:-6.5/-2.5℃;冷却水供回水温度:32/37℃;运行时间:8h(23:00~7:00)。
老旧办公建筑改造暖通设计案例分析
摘要:目前,市面上老旧办公建筑存量较大,由于其空间分隔、房间功能受
历史局限,不能满足现代人对办公建筑的要求[1]。
同时,建筑的空调、排水等机
电系统也存在功能弱化的问题[2]。
本文以项目案例为依据,对老旧办公建筑改造
的暖通设计进行分析,介绍了防排烟系统、空调通风系统、餐厅厨房等系统的改
造经验和注意事项。
关键词:办公建筑;老旧改造;暖通设计;厨房改造
1 工程概况
本项目为青岛金融中心项目,位于青岛市崂山区,为公共建筑,于2020年
11月份竣工投入使用,由三栋高层塔楼、两栋裙房及地下室组成,塔楼的高度分
别为:A塔楼52.50m,B塔楼98.7m,C塔楼142.5m。
塔楼功能均为办公,裙房
功能为商业。
现改造范围为C塔楼4层局部区域和22~24层,主要改造内容为根据小业主
需求改造办公区空间分隔,4层餐饮商铺改造为员工餐厅。
2 防排烟系统改造
本项目一次施工图设计时间为2017年10月份,于2020年11月份完成竣工
验收备案。
至今设计规范版本均有更替,精装专业对房间分隔和功能均有较大调整。
由于GB21251-2017《建筑防烟排烟系统技术标准》要求排烟、加压送风竖井
内衬风管,且对风机、阀门控制要求提高[3]。
受项目现场条件制约,土建井道等
设施不具备改造条件,部分设计内容无法按最新规范执行。
经与图审部门沟通,
交通核、消防竖井需示意不在改造范围内,有改造条件的均按最新设计规范执行,不具备改造条件的,均按不低于一次设计的规范标准执行。
2 空调系统改造
本项目原设计办公区域空调方案为风机盘管+新风系统,商业走廊空调方案
为全空气系统,热源为南区地下燃气锅炉房产出的60℃/45℃热水,冷源为地下
集中冷站产出的6℃/12℃空调冷水。
由于原空调系统开启时段由物业集中管控,
不满足小业主使用时间要求。
征得物业同意后,本次装修改造,22~24层办公区域,4层餐厅的包间区域空调系统改为多联机空调系统。
22~24层办公区域多联
机室外机设在C塔机房屋面,4层包间区域多联机室外机设在裙房屋面,冷媒管
通过水井接至本层。
经结构专业复核,原结构设计满足新加设备荷载使用。
新风
系统采用现状新风机组送风,仅根据房间分隔调整末端风口点位。
经与物业公司讨论,为保护屋面防水层,室外机基础采用工字钢基础,在防
水层上方设置,由结构专业出具基础生根做法,同时对设备荷载、新增开洞进行
复核。
在空调设计时,应参考精装设计,空调送风口应避开工位,尽量采用侧出风
形式。
空调室内机型号不宜过大,通过采用后回风形式,减小噪音。
精装专业应
尽早考虑空调检修口对天花的影响。
针对于内走道区域,为提高区域舒适性,建
议分散设置空调室内机,当安装空间不满足时,可由附近办公室空调送风管上引
出支管,在走道设置送风口。
弱电机房设独立空调系统,采用柜式单冷型机房专用精密空调,全年制冷。
为提升净高,室内机应在梁格内安装,下方封闭吊顶处预留450x450检修口。
空调、新风系统风管采用金属软风管与送回风口连接,金属软风管截面积应不小
于空调、新风风管截面积。
空调送、回风风管、新风管道采用闭孔柔性橡塑板,
难燃B1级。
3 餐厅区域改造
由于餐厅人员密度大,且幕墙面积大,建议空调系统按冷指标不小于
250W/m2设计,空调出风口宜采用侧吹形式,避免空调下吹对就餐区、排队区的
影响。
厨房改造中,由于现在厨师对厨房环境要求提高,为提升品质,建议在人员
操作区设置空调,烹饪区等油烟较大的区域,空调回风口宜设置在远处。
厨房的主食加工间、副食加工间采用机械通风方式,换气次数为50次/h,
主食加工间及副食加工间间排气罩口断面吸风速度≥0.5m/s。
洗消间单独设置机
械排风系统,排风量不小于2500m3/h,排气罩口断面吸风速度≥0.2m/s。
副食粗
加工、副食细加工间、主食库、副食库、备餐间换气次数为6次/h。
厨房的补风
由机械补风解决,补风量为排风量的80%。
主食加工间、副食加工间设置平时排
风及事故排风系统;平时排风换气次数为6次/h,事故排风换气次数为12次/h。
新增卫生间设机械排风系统,换气次数10次/小时。
备餐间设机械排风系统,换
气次数6次/小时。
厨房排油烟风管采用SUS304级不锈钢板,满足《不锈钢冷轧钢板和钢带》
GB/T3280-2007要求,焊接连接。
风管长边尺寸或风管直径≤2000mm,厚度
1.0mm,风管长边尺寸或风管直径>2000mm,厚度为1.2mm。
排油烟风管应作隔热
处理,隔热材料采用加筋铝箔离心玻璃棉,厚度为50mm。
厨房补风管设防结露保温,保温材料采用加筋铝箔离心玻璃棉,厚度为20mm。
穿越厨房加工区的空调风
管应采用加筋铝箔离心玻璃棉板保温,厚度为30mm。
排油烟系统设置油烟净化型排油烟罩及排风管道,利用排油烟井通至屋面,
在屋面设置二级油烟净化设备及排油烟风机,处理后的油烟高空排放。
净化后排
放烟气符合《饮食业油烟排放标准》(DB37/597-2006))油烟≤1.0mg/m3,净
化设备的去除效率为90%。
使用燃气的房间应设置事故排风系统,并应设置面积不小于1m2的泄爆窗,
应满足当地燃气公司要求。
事故通风系统与厨房燃气检测报警及控制系统联动,
当室内燃气浓度超过额定标准时,燃气报警系统报警并联动事故排风机开启,同
时切断紧急供气阀门。
事故通风的通风机在机房室内外便于操作的地方分别设置
电器开关及电动风阀的控制开关,离地面1.5m处安装于墙体内。
一次设计中,排油烟竖井为上下4户共用,由于一次设计估算的排油烟量偏小,造成屋面排油烟风机、补风风机风量不足。
各层厨房同时作业时,易造成末
端排油烟不畅[4]。
对此,一方面,本层厨房要根据厨具参数设置本层排油烟风机、油烟净化器,同时应与物业沟通,取得其余几户排油烟量、补风量、事故排
风量等信息,复核风机风量是否满足使用,若不满足,建议在原有屋面排油烟风
机系统上增加并联风机,使屋面风机风量不小于各层厨房总排油烟量。
在补风系统中,由于屋面设置总补风机,各层均未安装补风机,且各层厨房
均有外窗可进行自然补风,因此补风系统可不进行调整,末端补风口位置应靠近
排油烟罩,避开人员操作区,防止冬季过冷。
建议油烟罩自带补风风口,便于安装,厨师使用体验较好,需与设备供应商进行明确。
由于风系统为多层共用风井,本层风量无法实现设计值时,需通过物业协调调整其余楼层风阀开度。
冷菜间需设置分体空调,冷库压缩机现场需找合适位置放置,建议设在裙房
屋面,便于通风散热。
4 消声与减震
空调室内机、新风换气机、风机进出风管均设置200mm防火软接或防火保温
软接。
落地安装的风机等设备,基础上均设置橡胶减震垫;水泵下应采用弹簧减
震基础;吊装的风机、新风换气机等设备采用减震吊架。
机房由建筑专业做消声处理,机房采用防火隔声门。
新风换气机、风机送回
风管设阻抗复合式消声器或消声静压箱。
吊顶内新风换气机、风机下吊顶均采用
吸音材料。
设备吊装处隔墙应间隔到顶,管道穿越隔墙处应采用保温材料填实。
参考文献:
[1] 刘鑫栋.商业建筑综合改造功能提升实践与效果分析[J].城市建设理
论研究,2023(28):85-87.
[2] 胥刚.城市更新与既有建筑改造思考及展望[J].石材,2023(09):
97-99.
[3] 李郑.既有建筑改造的消防设计若干问题分析[J].安徽建筑,2023,
30(08):76-77.
[4] 李波茵李昂刘斌徐匆匆张艾嘉.我国既有建筑改造消防设计审查验收工作探究[J].李波茵,李昂,刘斌,徐匆匆,张艾嘉,2023,8(04):17-19.。
