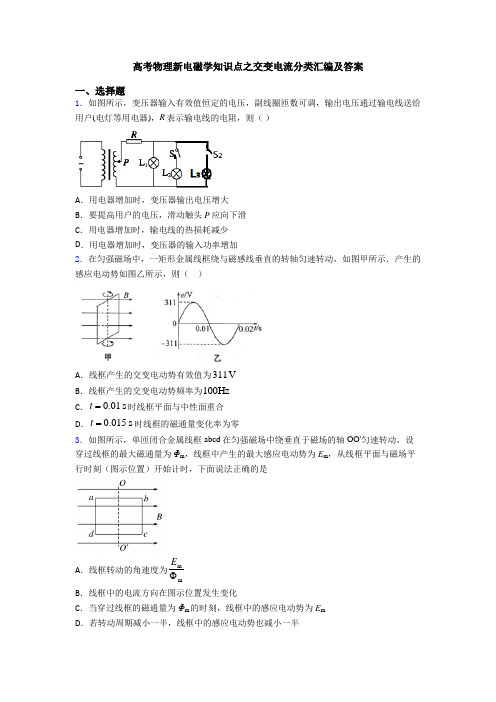

高考物理新电磁学知识点之交变电流分类汇编及答案一、选择题1.如图所示,变压器输入有效值恒定的电压,副线圈匝数可调,输出电压通过输电线送给用户(电灯等用电器),R 表示输电线的电阻,则( )A .用电器增加时,变压器输出电压增大B .要提高用户的电压,滑动触头P 应向下滑C .用电器增加时,输电线的热损耗减少D .用电器增加时,变压器的输入功率增加2.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示.产生的感应电动势如图乙所示,则( )A .线框产生的交变电动势有效值为311VB .线框产生的交变电动势频率为100HzC .0.01s t =时线框平面与中性面重合D .0.015s t =时线框的磁通量变化率为零3.如图所示,单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动,设穿过线框的最大磁通量为Φm ,线框中产生的最大感应电动势为E m ,从线框平面与磁场平行时刻(图示位置)开始计时,下面说法正确的是A .线框转动的角速度为mmE ΦB .线框中的电流方向在图示位置发生变化C .当穿过线框的磁通量为Φm 的时刻,线框中的感应电动势为E mD .若转动周期减小一半,线框中的感应电动势也减小一半4.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A.电压表的示数等于3VB.电压表的示数等于10VC.实现点火的条件之一是121500nn<D.实现点火的条件是钢针和金属板紧密接触5.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
高考物理新电磁学知识点之交变电流真题汇编及答案一、选择题1.如图1所示,在匀强磁场中,一矩形金属线圈两次分别以不同的转速,绕与磁感线垂直的轴匀速转动,产生的交变电动势图象如图2中曲线a、b所示,则()A.两次t=0时刻线圈平面与中性面垂直B.曲线a、b对应的线圈转速之比为2:3C.曲线a表示的交变电动势频率为50H zD.曲线b表示的交变电动势有效值为52V2.一只电阻分别通过四种不同形式的电流,电流随时间变化的情况如图所示,在相同时间内电阻产生的热量最大的是()A.B.C.D.3.如图所示,单匝闭合金属线框abcd在匀强磁场中绕垂直于磁场的轴OO'匀速转动,设穿过线框的最大磁通量为Φm,线框中产生的最大感应电动势为E m,从线框平面与磁场平行时刻(图示位置)开始计时,下面说法正确的是A.线框转动的角速度为mmEΦB.线框中的电流方向在图示位置发生变化C.当穿过线框的磁通量为Φm的时刻,线框中的感应电动势为E mD.若转动周期减小一半,线框中的感应电动势也减小一半4.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD的面积为S,匝数为N,内阻为r,外电路总电阻为R(包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD为正方向,下列说法正确的是()A.线圈产生感应电动势的瞬时值为2sine NB S tωω=B.电路中产生的电流有效值为022()NB SIR rω=+C.外电路的电压峰值为02mNB S RUR rω=+D.1秒内线圈中电流方向改变2ωπ次5.如图所示,一理想变压器,左右两边接有额定电压均为U的4盏完全相同的灯泡(额定功率为P)左端接在一电压恒为U o的交流电源两端。
此4盏灯刚好正常发光。
下列说法中正确的是()A.该变压器的原副线圈匝数比为1∶3B.此时交流电源输出的功率为3PC.U o=4UD.如果灯L2突然烧断,L1将变亮,而其余2盏将变暗6.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n=,原线圈接入电压2202u tVπ=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P从最上端滑到最下端的过程中,下列说法正确的是()t 时,电压表的示数为0A.副线圈中交变电流的频率为100Hz B.0C.电流表的示数先变小后变大D.电流表的示数先变大后变小7.有一种自行车,它有能向自行车车头灯泡供电的小型发电机,其原理示意图如图甲所示,图中N,S是一对固定的磁极,磁极间有一固定的绝缘轴上的矩形线圈,转轴的一端有一个与自行车后轮边缘结束的摩擦轮.如图乙所示,当车轮转动时,因摩擦而带动摩擦轮转动,从而使线圈在磁场中转动而产生电流给车头灯泡供电.关于此装置,下列说法正确的是()A.自行车匀速行驶时线圈中产生的是直流电B.小灯泡亮度与自行车的行驶速度无关C.知道摩擦轮与后轮的半径,就可以知道后轮转一周的时间里摩擦轮转动的圈数D.线圈匝数越多,穿过线圈的磁通量的变化率越大8.A、B是两个完全相同的电热器,A、B分别通以图甲、乙所示的交变电流。
高考物理电磁学知识点之交变电流单元汇编及答案解析一、选择题1.如图甲所示,理想变压器原副线圈的匝数比为5 :1,V和R1、R2分别是电压表、定值电阻,且R1=5R2.已知ab两端电压u按图乙所示正弦规律变化.下列说法正确的是A.电压u瞬时值的表达式2202sin10(V)u tπ=B.电压表示数为40VC.R1、R2两端的电压之比为5 :1D.R1、R2消耗的功率之比为1 :52.采用220 kV高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为()A.55 kV B.110 kV C.440 kV D.880 kV3.图甲是某燃气炉点火装置的原理图转换器能将电压恒为3V的直流电压转换转为如图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原副线圈的匝数分别为n1、n2。
当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。
以下判断正确的是()A.电压表的示数等于3VB.电压表的示数等于10VC.实现点火的条件之一是121 500nn<D.实现点火的条件是钢针和金属板紧密接触4.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B,线圈ABCD从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO′逆时针匀速转动。
已知转动角速度为ω,线圈ABCD的面积为S,匝数为N,内阻为r,外电路总电阻为R(包括滑环和电刷的接触电阻和电表电阻),规定线圈中产生的感应电流方向沿ABCD为正方向,下列说法正确的是()A .线圈产生感应电动势的瞬时值为02sin e NB S t ωω= B .电路中产生的电流有效值为022()NB S I R r ω=+C .外电路的电压峰值为02m NB S RU R rω=+D .1秒内线圈中电流方向改变2ωπ次 5.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ( )A .t =0.005s 时线圈平面与磁场方向平行B .t =0.010s 时线圈的磁通量变化率最大C .线圈产生的交变电动势频率为100HzD .线圈产生的交变电动势有效值为311V6.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小7.如图甲所示为一理想变压器,原、副线圈匝数比为22∶1,两个标有“10 V,5 W”的小灯泡并联在副线圈的两端.原线圈与正弦交变电源连接,输入电压u如图乙所示,原线圈电路中电压表和电流表(可视为理想电表)。
高考物理九江电磁学知识点之交变电流解析含答案一、选择题1.如图所示为远距离交流输电的简化电路图.发电厂的输出电压是U ,用等效总电阻是r 的两条输电线输电,输电线路中的电流是I 1,其末端间的电压为U 1.在输电线与用户间连有一理想变压器,流入用户端的电流是I 2.则( )A .用户端的电压为I 1U 1/I 2B .输电线上的电压降为UC .理想变压器的输入功率为I 12rD .输电线路上损失的电功率为I 1U2.如图所示,有一矩形线圈面积为S ,匝数为N ,总电阻为r ,外电阻为R ,接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动,匀强磁场的磁感应强度为.B 则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSw I R r=+ C 2NBSwD .外力做功的平均功率()22222N B S w P R r =+ 3.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kV B .110 kV C .440 kV D .880 kV4.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ( )A.t=0.005s时线圈平面与磁场方向平行B.t=0.010s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100HzD.线圈产生的交变电动势有效值为311V5.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
原线圈A、B端接入如图乙所示的正弦交流电压,下列说法正确的是A.电流表的示数为4.0AB.电压表的示数为155.6VC.副线圈中交流电的频率为50HzD.穿过原、副线圈磁通量的变化率之比为2∶16.如图所示为某住宅区的应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成.发电机中矩形线圈所围的面积为S,匝数为N,电阻不计,它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动.矩形线圈通过滑环连接降压变压器,滑动触头P上下移动时可改变输出电压,R0表示输电线的电阻.以线圈平面与磁场平行时为计时起点,下列判断正确的是A.若发电机线圈某时刻处于图示位置,变压器原线圈的电流瞬时值为零B.发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC.当用电量增加时,为使用户电压保持不变,滑动触头P应向上滑动D.当滑动触头P向下移动时,变压器原线圈两端的电压将升高7.如图甲所示,理想变压器原、副线圈的匝数比为5:1,原线圈输入如图乙所示的交变电压。
高考物理电磁学知识点之交变电流知识点总复习附解析一、选择题1.如图甲所示,理想变压器原、副线圈匝数分别为1n 、2n ,原线圈回路接有内阻不计的交流电流表A ,副线圈回路接有定值电阻R =2Ω,现在a 、b 间,c 、d 间分别接上示波器,同时监测得a 、b 间,c 、d 间电压随时间变化的图象分别如图乙、丙所示,下列说法正确的是( )A .T =0.01sB .1n :2n ≈55:2C .电流表A 的示数I ≈36.4mAD .当原线圈电压瞬时值最大时,副线圈两端电压瞬时值为02.在匀强磁场中,一矩形金属线框绕与磁感线垂直的转轴匀速转动,如图甲所示.产生的感应电动势如图乙所示,则( )A .线框产生的交变电动势有效值为311VB .线框产生的交变电动势频率为100HzC .0.01s t =时线框平面与中性面重合D .0.015s t =时线框的磁通量变化率为零3.如图所示,单匝闭合金属线框abcd 在匀强磁场中绕垂直于磁场的轴OO'匀速转动,设穿过线框的最大磁通量为Φm ,线框中产生的最大感应电动势为E m ,从线框平面与磁场平行时刻(图示位置)开始计时,下面说法正确的是A .线框转动的角速度为mmE ΦB .线框中的电流方向在图示位置发生变化C .当穿过线框的磁通量为Φm 的时刻,线框中的感应电动势为E mD .若转动周期减小一半,线框中的感应电动势也减小一半4.如图甲所示电路,已知电阻21R R R ==,和1R 并联的D 是理想二极管(正向电阻可视为零,反向电阻为无穷大),在A 、B 之间加一个如图乙所示的交变电压(0AB U >时电压为正值)。
则R 2两端电压的有效值为( )A .510VB .10 VC .55VD .102V5.某研究小组成员设计了一个如图所示的电路,已知定值电阻R 并联的是一个理想交流电压表,D 是理想二极管(正向电阻为零,反向电阻为无穷大).在A 、B 间加一交流电压,瞬时值的表达式为u=20sin100xt (v ),则交流电压表示数为( )A .10VB .20VC .15VD .14.1V6.如图是交流发电机的示意图,匀强磁场方向水平向右,磁感应强度为B ,线圈ABCD 从图示位置(中性面)开始计时,绕垂直于磁场方向的轴OO ′逆时针匀速转动。
2024全国高考真题物理汇编交变电流章节综合一、单选题 1.(2024湖北高考真题)在如图所示电路中接入正弦交流电,灯泡1L 的电阻是灯泡2L 的2倍。
假设两个二极管正向电阻为0、反向电阻无穷大。
闭合开关S ,灯泡1L 、2L 的电功率之比12:P P 为( )A .2︰1B .1︰1C .1︰2D .1︰42.(2024浙江高考真题)理想变压器的原线圈通过a 或b 与频率为f 、电压为u 的交流电源连接,副线圈接有三个支路、如图所示。
当S 接a 时,三个灯泡均发光,若( )A .电容C 增大,L 1灯泡变亮B .频率f 增大,L 2灯泡变亮C .R G 上光照增强,L 3灯泡变暗D .S 接到b 时,三个泡均变暗3.(2024北京高考真题)如图甲所示,理想变压器原线圈接在正弦式交流电源上,输入电压u 随时间t 变化的图像如图乙所示,副线圈接规格为“6V ,3W”的灯泡。
若灯泡正常发光,下列说法正确的是( )A .原线圈两端电压的有效值为B .副线圈中电流的有效值为0.5AC .原、副线圈匝数之比为1∶4D .原线圈的输入功率为12W4.(2024广东高考真题)将阻值为50 的电阻接在正弦式交流电源上。
电阻两端电压随时间的变化规律如图所示。
下列说法正确的是( )A .该交流电的频率为100HzB .通过电阻电流的峰值为0.2AC .电阻在1秒内消耗的电能为1JD .电阻两端电压表达式为π)V u t =5.(2024湖南高考真题)根据国家能源局统计,截止到2023年9月,我国风电装机4亿千瓦,连续13年居世界第一位,湖南在国内风电设备制造领域居于领先地位。
某实验小组模拟风力发电厂输电网络供电的装置如图所示。
已知发电机转子以角速度ω匀速转动,升、降压变压器均为理想变压器,输电线路上的总电阻可简化为一个定值电阻0R 。
当用户端接一个定值电阻R 时,0R 上消耗的功率为P 。
不计其余电阻,下列说法正确的是( )A .风速增加,若转子角速度增加一倍,则0R 上消耗的功率为4PB .输电线路距离增加,若0R 阻值增加一倍,则0R 消耗的功率为4PC .若升压变压器的副线圈匝数增加一倍,则0R 上消耗的功率为8PD .若在用户端再并联一个完全相同的电阻R ,则0R 上消耗的功率为6P6.(2024山东高考真题)如图甲所示,在-d ≤x ≤d ,-d ≤y ≤d 的区域中存在垂直Oxy 平面向里、磁感应强度大小为B 的匀强磁场(用阴影表示磁场的区域),边长为2d 的正方形线圈与磁场边界重合。
高考物理最新电磁学知识点之交变电流知识点总复习附答案解析一、选择题1.如图所示,有一半径为1m L =、圆心为О的金属圆环,Oa 为长度也为L 的铜棒,两者电阻均不计且接触良好。
现让Oa 以圆心О为轴,以ω=10rad/s 的角速度匀速转动,圆环处于垂直于环面向里,磁感应强度大小为2T B =的匀强磁场中。
从圆心O 引出导线,从圆环上接出导线,并分别接到匝数比为12:1:4n n =的理想变压器原线圈两端,则接在副线圈两端的理想电压表的示数为( )A .40VB .20VC .80VD .02.一只电阻分别通过四种不同形式的电流,电流随时间变化的情况如图所示,在相同时间内电阻产生的热量最大的是( )A .B .C .D .3.普通的交流电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab 一侧线圈的匝数较少,工作时电流为I ab ,cd 一侧线圈的匝数较多,工作时电流为I cd ,为了使电流表能正常工作,则( )A .ab 接MN 、cd 接PQ ,I ab <I cdB .ab 接MN 、cd 接PQ ,I ab >I cdC .ab 接PQ 、cd 接MN ,I ab <I cdD .ab 接PQ 、cd 接MN ,I ab >I cd4.一自耦变压器如图所示,环形铁芯上只绕有一个线圈,将其接在a 、b 间作为原线圈.通过滑动触头取该线圈的一部分,接在c 、d 间作为副线圈,在a 、b 间输入电压为U 1的交变电流时,c 、d 间的输出电压为U 2,在将滑动触头从M 点顺时针转到N 点的过程中( )A .U 2>U 1,U 2降低B .U 2>U 1,U 2升高C .U 2<U 1,U 2降低D .U 2<U 1,U 2升高5.如图所示,一理想变压器的原、副线圈匝数之比为12:55:1n n =,原线圈接入电压2202sin100u tV π=的交流电源,图中电表均为理想电表,闭合开关后,当滑动变阻器的滑动触头P 从最上端滑到最下端的过程中,下列说法正确的是( )A .副线圈中交变电流的频率为100HzB .0t =时,电压表的示数为0C .电流表的示数先变小后变大D .电流表的示数先变大后变小6.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
高考物理许昌电磁学知识点之交变电流全集汇编附答案一、选择题1.如图甲所示,理想变压器原、副线圈匝数分别为1n 、2n ,原线圈回路接有内阻不计的交流电流表A ,副线圈回路接有定值电阻R =2Ω,现在a 、b 间,c 、d 间分别接上示波器,同时监测得a 、b 间,c 、d 间电压随时间变化的图象分别如图乙、丙所示,下列说法正确的是( )A .T =0.01sB .1n :2n ≈55:2C .电流表A 的示数I ≈36.4mAD .当原线圈电压瞬时值最大时,副线圈两端电压瞬时值为02.如图所示,有一矩形线圈面积为S ,匝数为N ,总电阻为r ,外电阻为R ,接触电阻不计.线圈绕垂直于磁感线的轴'OO 以角速度w 匀速转动,匀强磁场的磁感应强度为.B 则()A .当线圈平面与磁感线平行时,线圈中电流为零B .电流有效值2NBSwI R r=+C 2NBSwD .外力做功的平均功率()22222N B S w P R r =+3.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kVB .110 kVC .440 kVD .880 kV4.某变压器原、副线圈匝数比为55:9,原线圈所接电源电压按图示规律变化,副线圈接有负载.下列判断正确的是A.输出电压的最大值为36VB.原、副线圈中电流之比为55:9C.变压器输入、输出功率之比为55:9D.交流电源有效值为220V,频率为50Hz5.一含有理想变压器的电路如图所示,图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压R的有效值恒定当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。
该变图压器原、副线圈匝数的比值为()A.2B.3C.4D.56.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
高考物理新乡电磁学知识点之交变电流全集汇编附答案一、选择题1.如图所示,理想变压器的原线圈接在122sin100Vu tπ=()的交流电源上,副线圈接R=的负载电阻,原、副线圈的匝数之比为31∶。
电流表、电压表均为理想电表。
有10Ω则()A.电压表的示数为12V B.电流表的示数为0.4AC.变压器输出交流电的周期为50s D.变压器的输入功率为1.6W2.一只电阻分别通过四种不同形式的电流,电流随时间变化的情况如图所示,在相同时间内电阻产生的热量最大的是()A.B.C.D.3.某研究小组成员设计了一个如图所示的电路,已知定值电阻R并联的是一个理想交流电压表,D是理想二极管(正向电阻为零,反向电阻为无穷大).在A、B间加一交流电压,瞬时值的表达式为u=20sin100xt(v),则交流电压表示数为( )A.10V B.20VC.15V D.14.1V4.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ()A.t=0.005s时线圈平面与磁场方向平行B.t=0.010s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100HzD.线圈产生的交变电动势有效值为311V5.一含有理想变压器的电路如图所示,图中电阻1R、2R和3R的阻值分别为3Ω、1Ω和4Ω,A为理想交流电流表,U为正弦交流电压源,输出电压R的有效值恒定当开关S断开时,电流表的示数为I;当S闭合时,电流表的示数为4I。
该变图压器原、副线圈匝数的比值为()A.2B.3C.4D.56.如图所示,两种情况下变压器灯泡L2、L3的功率均为P,且L1、L2、L3为相同的灯泡,匝数比为,则图(a)中L1的功率和图(b)中L1的功率分别为( )A.P、P B.9P、C.、9P D.、9P7.如图甲所示为一理想变压器,原、副线圈匝数比为22∶1,两个标有“10 V,5 W”的小灯泡并联在副线圈的两端.原线圈与正弦交变电源连接,输入电压u如图乙所示,原线圈电路中电压表和电流表(可视为理想电表)。
高考物理电磁学知识点之交变电流分类汇编及答案解析(7)一、选择题1.如图所示,一理想变压器的原、副线圈匝数之比为n1∶n2=10∶1,原线圈接入电压=的交流电源,交流电压表和电流表对电路的影响可忽略不计,定u tπ2202sin100(V)值电阻R0=10 Ω,可变电阻R的阻值范围为0~10 Ω.则()A.副线圈中交变电流的频率为100 HzB.t=0.02 s时,电压表的示数为0C.调节可变电阻R的阻值时,电流表示数的变化范围为1.1~2.2 AD.当可变电阻阻值为10 Ω时,变压器的输入电功率为24.2 W2.如图所示,一交流电的电流随时间而变化的图象。
此交流电流的有效值是()A.3.52A B.3.5A C.5A D.52A3.在匀强磁场中,一矩形金属线圈绕与磁感线垂直的转轴匀速转动,如图甲所示,产生的交变电动势的图象如图乙所示,则 ()A.t=0.005s时线圈平面与磁场方向平行B.t=0.010s时线圈的磁通量变化率最大C.线圈产生的交变电动势频率为100HzD.线圈产生的交变电动势有效值为311V4.如图所示,左右两个电路中,当a、b两端和e、f两端分别接220V的交变电压时,测得c、d两端和g、h两端的电压均为110V.若分别在c、d两端和g、h两端加上110V交变电压,则a、b两端和e、f两端测得的电压将分别是( )A.220V,220V B.220V,110VC.110V,110V D.220V, 0V5.有一种自行车,它有能向自行车车头灯泡供电的小型发电机,其原理示意图如图甲所示,图中N,S是一对固定的磁极,磁极间有一固定的绝缘轴上的矩形线圈,转轴的一端有一个与自行车后轮边缘结束的摩擦轮.如图乙所示,当车轮转动时,因摩擦而带动摩擦轮转动,从而使线圈在磁场中转动而产生电流给车头灯泡供电.关于此装置,下列说法正确的是()A.自行车匀速行驶时线圈中产生的是直流电B.小灯泡亮度与自行车的行驶速度无关C.知道摩擦轮与后轮的半径,就可以知道后轮转一周的时间里摩擦轮转动的圈数D.线圈匝数越多,穿过线圈的磁通量的变化率越大6.如图甲所示,理想变压器原、副线圈的匝数比为2∶1,电阻55Ω,电流表、电压表均为理想电表。
原线圈A、B端接入如图乙所示的正弦交流电压,下列说法正确的是A.电流表的示数为4.0AB.电压表的示数为155.6VC.副线圈中交流电的频率为50HzD.穿过原、副线圈磁通量的变化率之比为2∶17.如图所示为某住宅区的应急供电系统,由交流发电机和副线圈匝数可调的理想降压变压器组成.发电机中矩形线圈所围的面积为S,匝数为N,电阻不计,它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动.矩形线圈通过滑环连接降压变压器,滑动触头P上下移动时可改变输出电压,R0表示输电线的电阻.以线圈平面与磁场平行时为计时起点,下列判断正确的是A.若发电机线圈某时刻处于图示位置,变压器原线圈的电流瞬时值为零B.发电机线圈感应电动势的瞬时值表达式为e = NBSω sinωtC.当用电量增加时,为使用户电压保持不变,滑动触头P应向上滑动D.当滑动触头P向下移动时,变压器原线圈两端的电压将升高8.两矩形线圈分别在匀强磁场中绕垂直于磁场的轴匀速转动,线圈中产生的感应电动势e 随时间t的变化关系分别如图中甲、乙所示,则下列说法正确的是()A.两交变电流的频率之比f甲:f乙=1:2B.两交变电流的电动势有效值之比E甲:E乙=3:1C.t=1s时,两线圈中的磁通量的变化率均为零D.t=1s时,两线圈均处在与中性面垂直的位置上9.如图所示,理想变压器原线圈a、b两端接正弦交变电压u,u=2202sin(100πt)V,原、副线圈的匝数比n1∶n2=10∶1,电压表接在副线圈c、d两端,输电线的等效电阻为R,原来开关S是断开的。
则当S闭合一段时间后()A.电压表示数不变,示数为22 V B.电压表示数不变,示数为2202V C.灯泡L两端的电压将变大D.电流表示数一定为010.如图所示,一理想变压器原线圈接在电压恒为U的交流电源上,原线圈接入电路的匝数可通过调节触头P进行改变,副线圈、电阻箱R和定值电阻R1以及理想交流电流表连接在一起。
下列说法正确的是()A.不管电阻箱如何调节,电流表示数一定变大B.只将R和R1由并联改为串联结构,其他保持不变,则电流表示数将变大C.只将P的位置向上滑动,其他保持不变,则R1的功率将变小D.保持P的位置不动,增大R,则R1的电功率变小11.如图所示为某小型电站高压输电示意图.发电机输出功率恒定,升压变压器原、副线圈两端的电压分别为U1和U2.在输电线路的起始端接入两个互感器,原、副线圈的匝数比分别为10:1和1:10,电压表的示数为220 V,电流表的示数为10 A,各互感器和电表均为理想的,则下列说法正确的是( )A .升压变压器原、副线圈的匝数比为1221n U n U = B .采用高压输电可以增大输电线中的电流,输电电流为100 A C .线路输送电功率是220 kW D .将P 上移,用户获得的电压将降低12.采用220 kV 高压向远方的城市输电.当输送功率一定时,为使输电线上损耗的功率减小为原来的14,输电电压应变为( ) A .55 kV B .110 kVC .440 kVD .880 kV13.如图所示,甲是远距离的输电示意图,乙是发电机输出电压随时间变化的图象,则( )A .用户用电器上交流电的频率是100HzB .发电机输出交流电的电压有效值是500VC .输电线的电流只由降压变压器原副线圈的匝数比决定D .当用户用电器的总电阻增大时,输电线上损失功率减小14.如图所示为一理想变压器,原、副线圈的匝数比为12:5:1n n =,分别接有定值电阻1R 和2R ,且12R :R 5:1=.原线圈接正弦交流电.电压表为理想交流电压表.则A .电阻1R 和2R 消耗功率之比为1:1B .电压表1V 和2V 的示数之比为5:1C .电压表1V 和2V 的示数之比为6:1D.原副线圈磁通量变化率之比为5:115.如图所示是一多匝线圈在匀强磁场中绕垂直于磁场的轴匀速转动所产生的感应电动势的图象,根据图象可知A.此感应电动势的瞬时表达式为e=200sin(0.02t)VB.此感应电动势的解时表达式为e=200sin(50πt)VC.t=0.01s时,穿过线圈的磁通量为零D.t=0.02s时,穿过线圈的磁通量的变化率为零16.如图所示,一交流发电机的矩形线圈匝数为n=10,其电阻r=2Ω,面积S=0.2m2,在磁感应强度B=2T的匀强磁场中,若线圈从中性面位置开始绕垂直于磁场方向的对称轴OO′以ω=10πrad/s的角速度匀速转动,向R=18Ω的电阻供电。
则以下说法中正确的是()A.该线圈产生的是余弦式交变电流B.线圈在转动过程中产生的最大感应电动势为40VC.线圈开始转动160s时流过电阻R的瞬时电流大小为22AD.电阻R上消耗的电功率为9W17.一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示.已知发电机线圈内阻为5.0 Ω,现外接一只电阻为95.0 Ω的灯泡,如图乙所示,则 ()A.电压表的示数为220 VB.电路中的电流方向每秒钟改变50次C.灯泡实际消耗的功率为484 WD.发电机线圈内阻每秒钟产生的焦耳热为24.2 J18.如图所示,理想变压器原、副线圈匝数比为1∶2,接有四个阻值相同的定值电阻,变压器初级线圈接到交流电源上,下面说法正确的是( )A .副线圈电压是电源电压的2倍B .流过R 1的电流是副线圈上电流的2倍C .R 1上的电功率是R 2上电功率的2倍D .R 1上的电功率是R 2上电功率的9倍19.如图甲所示为一台小型发电机构造示意图,线圈逆时针转动,产生的电动势随时间的变化规律如图乙所示,发电机线圈匝数为20匝,内阻为1Ω,外接灯泡的电阻为9Ω恒定不变,则下列说法中正确的是( )A .电压表的读数为6VB .发电机输出功率为36WC .线圈转动过程中,磁通量的最大值为0.032πWbD .在21.010s -⨯时刻,线圈平面恰好经过中性面位置20.如甲图所示为恒压电源给硫化镉光敏电阻R 供电时,流过此电阻的电流和所受光照强度的关系图像。
根据这一特性,某同学设计一个台灯的自动控制电路如乙图所示,T 为一自耦式变压器。
下列说法正确的是( )A .在其他条件不变的情况下,如果光照变强,则灯泡的亮度减小B .在其他条件不变的情况下,如果光照变强,则灯泡的亮度增加C .在其他条件不变的情况下,将自耦式变压器的滑片P 适当下滑,则灯泡的亮度增加D .在其他条件不变的情况下,适当增大滑动变阻器R 1的阻值,则灯泡的亮度增加 21.如图所示的电路中,A 、B 、C 三灯泡亮度相同,电源为220V ,50Hz 的交流电源,以下叙述中正确的是( )A.改接220V,100Hz的交流电源时,A灯变亮,B灯变暗,C灯亮度不变B.改接220V,100Hz的交流电源时,A灯变暗,B灯变亮,C灯变亮C.改接220V的直流电源时,A灯熄灭,B灯变暗,C灯亮度不变D.改接220V的直流电源时,A灯熄灭,B灯变亮,C灯变暗22.如图所示,一个矩形线圈abcd在匀强磁场中绕垂直于磁场方向的轴匀速转动,线圈内磁通量随时间t的变化如图所示,则下列说法中正确的是()A.t1时刻线圈中的感应电动势最大B.t2时刻ab的运动方向与磁场方向平行C.t3时刻线圈平面与中性面重合D.t4,t5时刻线圈中感应电流的方向相同23.如图所示,一理想变压器原、副线圈的匝数之比为4:1,a、b间接有电压瞬时值表达式为2202sin100=(V)的正弦交变电流,灯泡L1、L2的额定功率相同且恰好都正e tπ常发光。
该理想电压表的示数为()A.27. 5V B.44V C.110V D.220V24.如图所示,甲图为正弦式交流电,乙图正值部分按正弦规律变化,负值部分电流恒定,丙图为方波式交流电,三个图中的和周期T相同.三种交流电的有效值之比为()A.:2:B.2::C.::2D.::2 25.如图所示,一单匝正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动,沿着OO′观察,线圈沿逆时针方向转动。
已知匀强磁场的磁感应强度为B,线圈边长为L,电阻为R,转动的角速度为ω。
当线圈转至图示位置时()A.线圈中感应电流的方向为abcda B.线圈中感应电流的大小为22 B L RωC.穿过线圈的磁通量为BL2D.穿过线圈磁通量的变化率为BL2ω【参考答案】***试卷处理标记,请不要删除一、选择题1.D解析:D【解析】【详解】电流的频率是由电压决定的,所以原、副线圈中电流的频率是一样的,都为50 Hz,故A 错误;电压表的示数为电路的有效电压的大小,原线圈的有效电压为220 V,根据电压与匝数成正比知电压表的示数为22 V,故B错误;当R的阻值为零时,副线圈电流为I=2.2 A,当R的阻值为10 Ω时,副线圈电流为I′=1.1 A,电流与匝数成反比,电流表示数的变化范围为0.11~0.22 A,故C错误;当可变电阻阻值为10 Ω时,变压器的输入电功率等于输出功率P=I′R=1.12×20 W=24.2 W,故D正确.故选D.【点睛】掌握住理想变压器的电压、电流及功率之间的关系,即电压与匝数程正比,电流与匝数成反比,变压器的输入功率和输出功率相等;会从交流电表达式中获取有用的物理信息即可得到解决.2.C解析:C【解析】【详解】交流电流的有效值的定义有2220.02(42)0.01(32)0.01I R R R⨯⨯=⨯⨯+⨯⨯解得5AI=,选项C正确,ABD错误。
