下载烧录快速入门手册

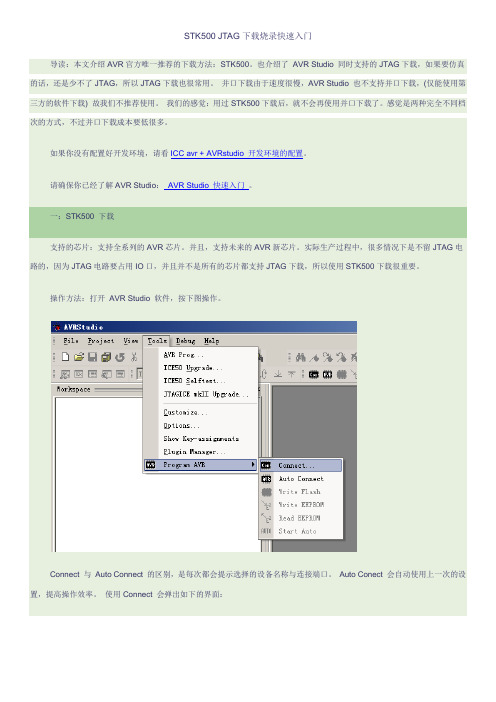

STK500 JTAG下载烧录快速入门导读：本文介绍AVR官方唯一推荐的下载方法：STK500。

也介绍了AVR Studio 同时支持的JTAG下载，如果要仿真的话，还是少不了JTAG，所以JTAG下载也很常用。

并口下载由于速度很慢，AVR Studio 也不支持并口下载，(仅能使用第三方的软件下载) 故我们不推荐使用。

我们的感觉：用过STK500下载后，就不会再使用并口下载了。

感觉是两种完全不同档次的方式，不过并口下载成本要低很多。

如果你没有配置好开发环境，请看ICC avr + AVRstudio 开发环境的配置。

请确保你已经了解AVR Studio：AVR Studio 快速入门。

一：STK500 下载支持的芯片：支持全系列的AVR芯片。

并且，支持未来的AVR新芯片。

实际生产过程中，很多情况下是不留JTAG电路的，因为JTAG电路要占用IO口，并且并不是所有的芯片都支持JTAG下载，所以使用STK500下载很重要。

操作方法：打开AVR Studio 软件，按下图操作。

Connect 与Auto Connect 的区别，是每次都会提示选择的设备名称与连接端口。

Auto Conect 会自动使用上一次的设置，提高操作效率。

使用Connect 会弹出如下的界面：Port 口为硬件连接端口，如果使用本站的下载器，usb设备会默认模拟到com3，如果你不清楚，选择Auto 即可。

如果你没有连接STK500、JTAG、mkII 等设备，可以使用Disconnected Mode (脱机模式)进入查看操作界面。

如果你已经按下图连接好，就能按Connect进行连接了：（注意：JTAG下载时接JTAG，ISP下载时接ISP，普通的编程器如果接错了，有可能会烧坏芯片或者丢失程序，本战的编程器有极强的保护功能，不会有这个危险。

）连接成功后，进入如下的界面：notes: 1. 在编程锁定位前先编程熔丝位。

2. “1” 表示未被编程, “0” 表示被编程二：使用JTAG仿真器下载下载方法与使用STK500的几乎完全一样。

AN140 CMOSTEK离线烧录器用户手册目录1离线烧录器套件内容 (3)2硬件介绍 (4)2.1离线烧录器主机面板 (4)2.1.1离线烧录器主机面板正视图各部件说明 (4)2.1.2烧录器主机后面接口介绍 (5)2.2LCD显示信息 (5)2.2.1烧录器开机后5秒内显示信息 (5)2.2.2烧录信息显示 (6)2.3指示灯和蜂鸣器状态说明 (7)2.4烧录接口说明、连接方式 (8)3离线烧录步骤 (9)3.1基本操作步骤 (9)3.2WriterConfig配置下载步骤 (9)3.2.1发射和接收芯片配置下载 (9)3.2.2SOC系列芯片配置下载 (11)4自动机台连接方法 (13)5升级和降级功能 (14)5.1升级 (14)5.2降级 (15)6使用注意事项 (16)7FAQ (17)8FILE CRC校验值计算方法 (18)9文档变更记录 (19)10联系方式 (20)1 离线烧录器套件内容离线烧录器套件包括并涉及以下软硬件。

表2. 离线烧录器套件软、硬件2 硬件介绍2.1 离线烧录器主机面板2.1.2 烧录器主机后面接口介绍A烧录模式M烧录模式图3.开机初始化时LCD显示表5. 开机初始化时LCD显示介绍表6. 烧录信息显示说明2.4 烧录接口说明、连接方式烧录接口说明如下。

3 离线烧录步骤3.1 基本操作步骤基本烧录步骤如下：1. 在电脑上打开RFPDK软件，导出芯片烧录参数配置文件*.exp，之后关闭RFPDK。

2. 在烧录接口插上“烧录连接排线”，将烧录器和芯片模块连接，或者烧录器控制接口与自动机台连接（详见第4章节“自动机台连接方法”），插上电源。

3. 用USB线连接烧录器和电脑，在WriterConfig中load导入参数配置文件*.exp，配置和下载到烧录器（详见第3.2章节“配置参数下载步骤”）。

4. 根据烧录器配置的工作模式进行烧录：a) “A”模式时，通过手动按start按键或自动机台发start信号即进行烧录；b) “M”模式时，不需要按下start键，芯片连接后烧录器会自动识别并进行烧录。

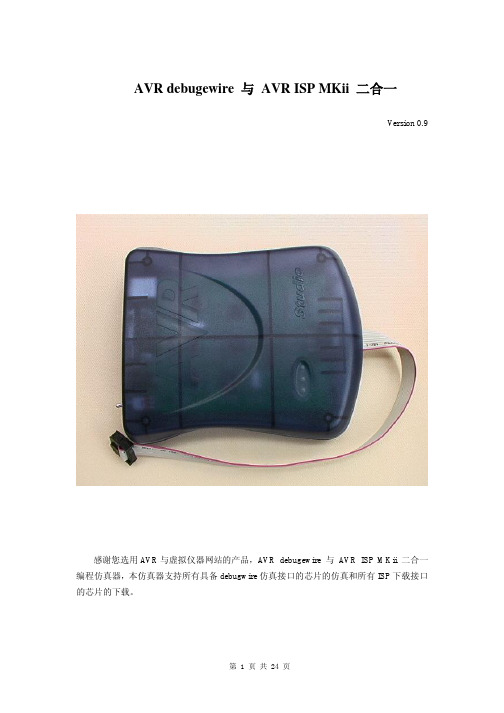

AVR debugewire 与AVR ISP MKii 二合一V ersion 0.9感谢您选用A VR与虚拟仪器网站的产品，A VR debugewire 与A VR ISP MKii 二合一编程仿真器，本仿真器支持所有具备debugwire仿真接口的芯片的仿真和所有ISP下载接口的芯片的下载。

一、简介1、产品概述A VR debugewire 与A VR ISP MKii 二合一集成了A VR debugewire和A VR ISP的双功能多用途的仿真、编程一体机，与A VR Studio(A VR Studio 4.09 或更高版本)相结合，通过USB 接可以对所有带debugewire接口的A VR 单片机进行单线在片调试（On-ChipDebugging）和编程，同时支持A VR 全系列单片机的ISP程序下载。

2、产品特点a)基于A TMEL生产的A T JTAGICE mkII 而设计，支持A VRStudio，使用方法同A T JTAGICE mkII 一样，简单易用，稳定可靠。

b)实现与A VR Studio 无缝连接，仿真、下载、编程同步实现。

c)通过debug wire在片仿真芯片的数字和模拟功能，完全实现A VR 单片机的所有的电性能。

d)除了没有JTAG功能外，Debugwire和ISP功能与A TMEL原装A VR MKii完全兼容。

e)采用USB接口与PC 连接，由PC 进行编程和控制。

f)支持全系列A VR单片机的ISP下载和具有Debug wire接口的在片仿真。

g)可手工和自动升级，支持未来的芯片。

h)debugWIRE与ISP可相互切换；与市面上的同类开发工具不同，不会造成使用debugWIRE，无法恢复ISP。

i)支持低压仿真；支持目标A VR MCU的供电范围为1.8-5.5V，能可靠仿真调试后缀带“L”及“V”的A VR MCU。

j)适用于开发A TMEGA8；由于该仿真器支持A TMEGA88，而A TMEGA88与A TMEGA8引脚兼容，并具备A TMEGA8的功能，硬件电路与源代码也几乎可以不做修改或做极少量修改而运行于A TMEGA8上，开发期间使用A TMEGA88，量产改为A TMEGA8 [降低了MCU的成本]。

FM8P5X WRITER TECHNOLOGYFM8P5X8-Bit Micro-ControllerWriter ver: 2.17F使用者手册FM8P5X WRITER TECHNOLOGY目录一、前言 (4)二、系统需求 (4)1. 计算机系统： (4)1.1. Windows操作系统： (4)1.2. 计算机必须符合下列最小需求： (4)2. 硬设备 (4)3. 软件 (4)三、安装 (5)1. 硬件 (5)2. 软件 (5)3. 驱动程序 (5)四、软件介绍 (5)1. 档案列 (6)1.1. File (6)1.1.1. Open（开启档案） (6)1.1.2. Save（储存档案） (8)1.1.3. Save as（另存档案） (9)1.1.4. Exit（离开） (10)1.2. Code (11)1.2.1. Verify (Compare buffer and chip data) (11)1.3. Tools (14)1.3.1. Increase number (14)1.3.2. DownLoad code to EEPROM (17)1.3.3. Verify Code form EEPROM (19)1.3.4. Read Code form EEPROM (21)1.3.5. Read CheckSum in EEPROM (22)1.3.6. Read Firmware’s Version (23)1.3.7. Blank check in chip (23)1.3.8. Read Checksum in chip (25)1.3.9. Write to chip (26)1.3.10. Self Test Setting (29)1.3.11. Batch (30)1.4. Setting (30)1.4.1. Connect Interface (31)FM8P5X WRITER TECHNOLOGY1.4.2. Parallel port select (31)1.4.3. Parallel port delay (31)1.4.4. USB Device select (31)1.4.5. USB Driver Setup (32)1.5. About (33)1.5.1. Help (33)2. 工具列 (33)3. 状态列 (33)4. Config (34)五、讯息 (34)六、附录 (36)七、USB驱动程序手动安装方法 (38)FM8P5X WRITER TECHNOLOGY一、前言此版Write目前只支持，8P51/8PS53/8PS54/8PS56/8P55/8P89/8P57/8PE51/8PE53/8PE54/8PE56/ 8PE55/8PE57/8PE59的产品，此产品具有高速的执行效率和高抗干扰度。

制造工程部烧录（Programming）技术手拟制：杨少波审批：张翼发布日期：2007-9—24目录1.烧录概述1。

1 烧录简介1.2 烧录方式1。

3 烧录工具1。

4 可烧录的IC2。

专用术语说明3.烧录仪器使用说明3.1 ALL—100烧录器简介3.2 烧录准备3.3 开始烧录3.4 烧录故障排除4。

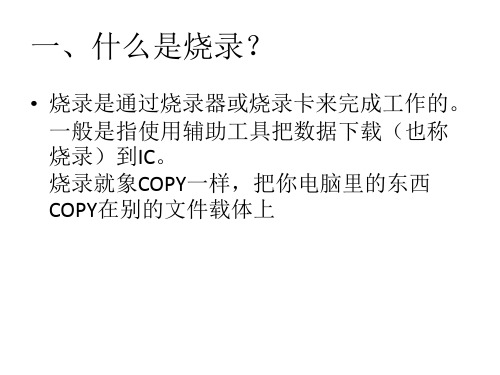

公司烧录资源5.烧录流程图1.烧录概述1.1 烧录简介烧录(Programming）简单的说，就是把程序烧写到IC(集成电路)的存储区里以实现IC的功能。

以前的IC大部份都是固定功能的IC〔DEDICATED ID〕，所以设计者若设计一片电路板必须用上多种不同的固定功能的IC，随着可烧录IC(PROGRAMABLE IC)的出现和IC的集成度的提高，通过烧录写入程序可实现IC的不同和更多的功能。

1。

2烧录方式实现烧录写入程序有两种方式，裸烧录和在线烧录：一、裸烧录是指在裸IC上通过工具将程序写入到IC的存储区里；二、在线烧录是IC已贴或装在PCB上,通过工具将程序写入到IC的存储区里；1。

3烧录工具实现烧录的工具有编程器，仿真器,在线的烧录仪器等，统称为烧录器.生产烧录器的厂商主要有西尔特、河洛、力浦及研仪等.烧录器可分为两个等级：手动型和全自动型1）手动型烧录器又分为单颗和多颗两种，单颗手动型烧录器主要满足在开发新产品时所需多变的烧录需要，所以适用于不同的IC种类和涵盖不同的IC封装，例如河洛的ALL—100 万用型烧录,亦可扩充为量产使用的多颗手动型,所以手动型主要用于研发设计和小批量生产；2）全自动型烧录器除了具备手动型烧录器的功能外，所有操作过程都是自动化的，并且兼顾IC的包装方式，就是说IC在烧录后烧录器可以自动以进料的包装方式或其他可提供的包装方式进行包装,就避免了手操作时带来的静电伤害和IC本体或管脚的损坏等问题；1.4可烧录的IC可烧录的IC包括EPROM、EEPROM、FLASH、MCU、PLD、SPROM及NAND FLASH等IC。

J-LINK V8 固件烧录指导1J-LINK V8固件烧录指导J-LINK 是使用过程中，如果内部固件意外损坏或丢失，请参考下面操作步骤说明，重新烧录JLINK固件。

1.1安装固件烧录软件请ATMEL官方网址下载AT91-ISP下载软件。

软件下载地址：/dyn/products/tools_card.asp?tool_id=3883在打开的网页中，下载下图中红色框所示软件。

安装下载好的Install AT91-ISP v1.13.exe软件双击Install AT91-ISP v1.13.exe运行，选择默认设置，安装好以后，桌面上生成如下两个图标。

1.2擦除芯片并进入编程模式打开JLINK 外壳，见到JLINK内部电路如下图所示。

A = ERASEB = TST使用USB线连接JLINK与PC机，以提供JLINK工作电源。

短接图中A的两个过孔约5秒。

断开A位置的两个过孔的短接。

然后拔掉JLINK与P C 间的USB线（注意先后顺序）。

短接图中,B处的两个过孔。

使用USB线连接JLINK与PC机，至少超过10秒后，拔掉USB线，停止给JLINK供电（说明：请确保此过程中，图中B处一直处于可靠的端接状态）。

断开图中B处的短接。

1.3更新固件双击桌面上的SAM-PROG v2.4图标，运行SAM-PROG v2.4烧录软件，按下图所示进行设置。

将JLINK V8通过USB线与PC机连接。

此时，SAM-PROG v2.4软件中的Write Flash 按钮将变为有效。

（注意，先打开SAM-PROG v2.4再连接JLINK 与PC机）。

点击Write Flash 按钮，烧录固件，待烧录完成后,Active Connection：将变为1。

拔掉JLINK与PC机之间的USB线。

至此,JLINK V8的固件已经更新完毕，正常情况下，连接电脑与JLINK V8时，JLINK V的指示灯将闪烁，然后常绿。

请参照JLINK V8用户手册说明，使用JLINK V8进行调试仿真。

ATMEL SAM-BA™ and SAM-PROG用户手册译者：版本：Rev1.2日期：2006-05SAM-BA™ and SAM-PROG: Atmel's Flasher Tools术语：——SAM-BA GUI（SAM-BA图形用户界面）和SAM-PROG为PC端应用程序——SAM-BA BOOT为固化于微控制器端的应用程序SAM-BA™ BootATMEL的应用程序（SAM-BA GUI和SAM-PRO）均使用了嵌入在ROM 中的SAM-BA Boot固件。

SAM-BA Boot固件对芯片进行如下初始化：——启动PLL输出，为USB外设提供一个48MHz的工作频率，——连接USB外设，——连接USART外设，——等待一个来自于USB或者COM的主机连接（PC）。

SAM-BA的主要特性如下：——通过RS232或者USB接口提供ISP操作，——可以通过基于Windows的GUI或者基于DOS的命令行进行操作，——运行于Win2000和WinXP，——可以显示存储器和外设的内容，——目标器件存储器（FLASH）操作：读、写、擦除、配置、校验等——允许使用用户脚本SAM - Boot Assistant (SAM-BA™)——第一点：本快速入门适用于以下器件：——AT91SAM7S32和AT91SAM7S64适用于REV E及以上版本（产品ID：58814E）——AT91SAM7S321适用于REV A及以上版本（产品ID：58837A）——AT91SAM7S128和AT91SAM7S256适用于REV B及以上版本（产品ID：58818B）——第二点：——AT91SAM7S-EK（或者用户自己的基于AT91SAM7S的应用）必须遵从包含两个步骤的“系统恢复程序（System Recovery Procedure）”启动时序。

此步骤将在后面介绍。

——第三点：——Win2000或XP操作系统——SAM-BA GUI应用程序——USB或RS232端口信息：以下表格指示了在上电或者手工复位后通过一些引脚配置进入SAM-BA BOOT （ISP ）状态：Pin NameLevelLevelDefault State after resetTST 1 1 Pull-down PA0/PGMEN0 1 1 Pull-up PA1/PGMEN1 1 1 Pull-up PA2/PGMEN2 0 1 Pull-upBoot up Application -> FFPI SAM-BA BootOther pin setting about TST, PA[0,1,2]/PGMEN|0,1,2] are reserved.系统恢复程序（System Recovery Procedure ）1，目标板下电，2，重新对目标板上电之前请确保TST ，PA0/PGMEN0，PA1/PGMEN1，PA2/PGMEN2信号已经置位（参见上面的表格），由于PA0/PGMEN0，PA1/PGMEN1，PA2/PGMEN2内置上拉电阻，且复位后上拉电阻使能，而TST 复位后为下拉电阻使能，故只要将TST 信号上拉即可，对于AT91SAM7S-EK ，短接JP5即可，译者注：步骤2假设TST ，PA0-2均未接外部上拉或者下拉电阻，如果有接则请自行保证信号的电平符合上表， 3，目标板上电，并请等待10秒钟，4，下电，将TST 信号悬空，对于AT91SAM7S-EK 拔掉JP5短路帽即可，5，上电，此时目标板上的SAM-BA Boot 应用程序已经运行于FLASH 并等待来自于USB 或者DBGU 的主连接（PC ），注意：当FLASH 安全位（SECURITY BIT ）置位后，该系统恢复程序（System Recovery Procedure ）将不能执行。
