ADAM-4520快速入门手册

ADAM-4024快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：模块初始化状态，配置模块的具体参数，每个通道可以单独设置。

注意：ADAM-4024模块断电重启后，可以按照预先设定好的Startup value值输出。

当Emergancy value有效时，当相应的DI端口高电平时，AO端口按设定值输出。

二．测试过程以0通道为例，上电后显示的是模块的起始值，这时，在VOUT0+和GND之间可以量到1.995V电压拖动滑块可以，可以让模块输出不同的电压值。

在DI0和COM端接+24V电压，即DI0为高电平输入，此时AO输出为我们在初始化的状态下设置的报警值即7.998V，在VOUT0和GND之间可以量到7.998V电压。

注意：ADAM-4024模块的DI为隔离输入，高电平要输入10~30V电压，低电平最高1V。

COM端可以接电源正端或负端。

测试电流的过程跟电压的过程一致，所以在此不再赘述。

注意：ADAM-4024设计的时候，在电流模式下AO+ 是短接的，AO-是独立的。

如果用户在应用的时候有一个公共端，则会导致输出电流的值有问题。

一般工业系统为电流共负极，adam4024为电流共正极。

若将adam4024的电流输出接到这种系统上，则输出值会不准确。

如何从现象上判断这种问题，如果通道1、2的电流单独接入为10mA与20mA，同时接入都变成15mA，则肯定可以判断是电流共正极导致的。

您也可以用一个万用表测量一下阀门接到模块iout-端的电位是否一致，如果一致，就表明是共负极。

解决办法可以在AI端采用不同的接线方法，避免AO-端有公共端或者将adam-4024的每个通道加隔离器adam-3014。

ADAM-4080/4080D 快速入门手册第一章ADAM-4080/4080D的安装1．1 概述ADAM-4000系列模块是一种模块内置式微控制器，传感器到计算机接口的智能设备。

这些模块通过发出ASCII码格式的简单命令集并以RS-485通讯协议发送予以遥控。

本模块提供信号调理、隔离、调整量程、A/D转换、数据比较及数据通讯功能。

! 软件配置和校准ADAM-4000模块无需设置电位器和开关。

仅从主机发出命令就能改变模拟量输入模块各种量程的电压输入。

全部模块的配置参数，包括I/O地址、速度、奇偶位、上限报警、下限报警、校准参数等均可以远程设定。

借助研华公司提供的菜单式软件、安装命令或校准命令实现远程设定。

配置参数和校准参数存入EEPROM存储器，在掉电情况下也能保存这些参数。

! 电源要求ADAM模块以非稳压的工业标准十24V直流电源供电，但也接受变化范围在十10V至十30V之间的任何直流电源。

电源纹波峰峰值必须在5V以内，瞬态纹波应保持在十10V至十30V之间。

! 连接和编程ADAM模块能连接到所有计算机和终端上并与之通讯。

它们采用RS-485传输标准，并用ASCII 格式通讯。

每一个型号模块的命令集由近10条指令组成。

模块和模块之间的通讯都以ASCII码实现，这就意味着ADAM模块能以任何高级语言编程。

! RS-485网络RS-485网络提供较低噪声传感器读入。

由于模块很靠近信号源，通过采用 ADAM RS-485中继器，可以将多达256个ADAM模块连接到RS-485网络上，将最大通讯距离延伸到1200m。

主机通过 ADAM RS-232/RS-485转换器用一个 COM通讯口连到 RS-485网络。

为了提高网络的吞吐能力，ADAM RS-485中继器采用逻辑 RTS信号管理中继器的方向。

RS-485网络仅需两根线：DATA十和 DATA一。

通过低廉的屏蔽双绞线连接。

! 面板、DIN导轨安装ADAM-4017可安装在任意面板上，或者安装在本公司提供的托架或DIN导轨上，或者分层重叠在一起安装。

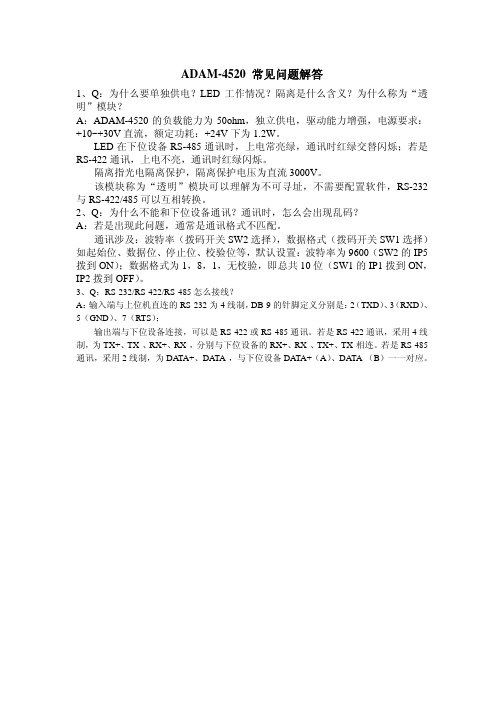

ADAM-4520 常见问题解答
1、Q：为什么要单独供电？LED工作情况？隔离是什么含义？为什么称为“透明”模块？
A：ADAM-4520的负载能力为50ohm，独立供电，驱动能力增强，电源要求：+10~+30V直流，额定功耗：+24V下为1.2W。

LED在下位设备RS-485通讯时，上电常亮绿，通讯时红绿交替闪烁；若是RS-422通讯，上电不亮，通讯时红绿闪烁。

隔离指光电隔离保护，隔离保护电压为直流3000V。

该模块称为“透明”模块可以理解为不可寻址，不需要配置软件，RS-232与RS-422/485可以互相转换。

2、Q：为什么不能和下位设备通讯？通讯时，怎么会出现乱码？
A：若是出现此问题，通常是通讯格式不匹配。

通讯涉及：波特率（拨码开关SW2选择），数据格式（拨码开关SW1选择）如起始位、数据位、停止位、校验位等，默认设置：波特率为9600（SW2的IP5拨到ON）；数据格式为1，8，1，无校验，即总共10位（SW1的IP1拨到ON，IP2拨到OFF）。

3、Q：RS-232/RS-422/RS-485怎么接线？
A：输入端与上位机直连的RS-232为4线制，DB-9的针脚定义分别是：2（TXD）、3（RXD）、5（GND）、7（RTS）；
输出端与下位设备连接，可以是RS-422或RS-485通讯。

若是RS-422通讯，采用4线制，为TX+、TX-、RX+、RX-，分别与下位设备的RX+、RX-、TX+、TX-相连。

若是RS-485通讯，采用2线制，为DATA+、DATA-，与下位设备DATA+（A）、DATA-（B）一一对应。

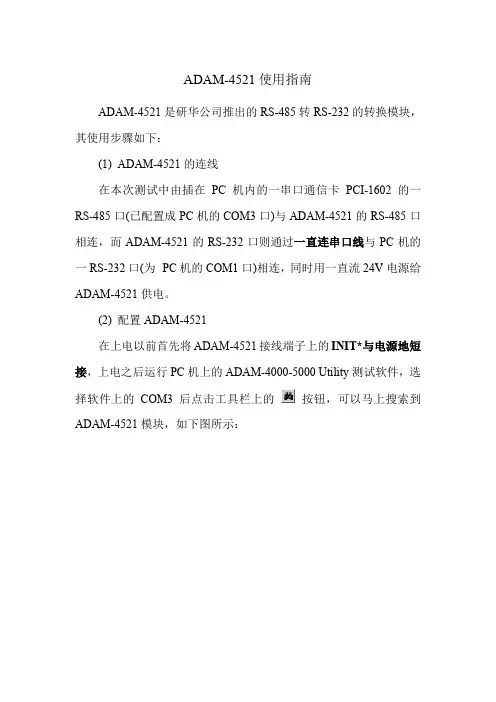

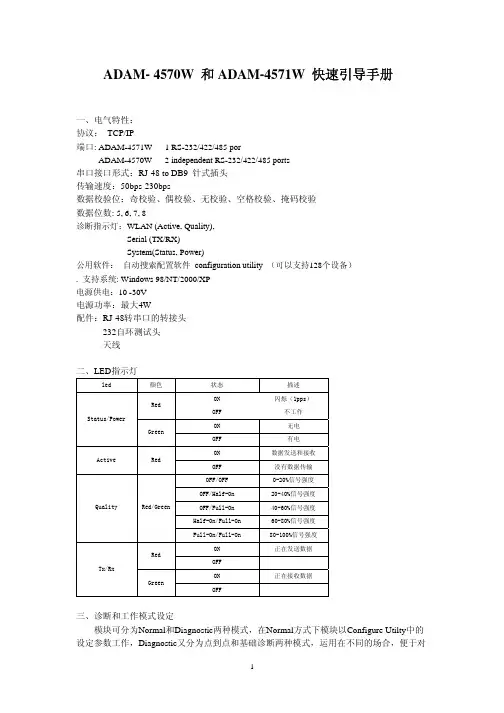

ADAM- 4570W 和ADAM-4571W 快速引导手册一、电气特性：协议： TCP/IP端口: ADAM-4571W 1 RS-232/422/485 porADAM-4570W 2 independent RS-232/422/485 ports串口接口形式：RJ-48 to DB9 针式插头传输速度：50bps-230bps数据校验位：奇校验、偶校验、无校验、空格校验、掩码校验数据位数: 5, 6, 7, 8诊断指示灯：WLAN (Active, Quality),Serial (TX/RX)System(Status, Power)公用软件：自动搜索配置软件 configuration utility （可以支持128个设备）. 支持系统: Windows 98/NT/2000/XP电源供电：10 -30V电源功率：最大4W配件：RJ-48转串口的转接头232自环测试头天线二、LED指示灯led 颜色 状态 描述ON 闪烁（1pps）RedOFF 不工作Status/PowerON 无电GreenOFF 有电ON 数据发送和接收Active RedOFF 没有数据传输OFF/OFF 0-20%信号强度OFF/Half-On 20-40%信号强度Quality Red/GreenOFF/Full-On 40-60%信号强度Half-On/Full-On 60-80%信号强度Full-On/Full-On 80-100%信号强度ON 正在发送数据RedOFFTx/RxON 正在接收数据GreenOFF三、诊断和工作模式设定模块可分为Normal和Diagnostic两种模式，在Normal方式下模块以Configure Utilty中的设定参数工作，Diagnostic又分为点到点和基础诊断两种模式，运用在不同的场合，便于对模块进行设定。

设定诊断模式的步骤：诊断点到点模式诊断基础模式SSID 号 WLAN ANY 通道 10 N/A WEP没有没有1、掉电2、将侧面的拨码设定到诊断模式下3、上电6-10S 后重启模块1、掉电2、设定在Normal 模式下3、上电6-10S 后重启模块4、将Switch 切换到诊断模式，等5秒后，Status led 开始闪烁5s5、在闪烁的5s 期间，将Switch 切回Normal6、重启模块，进入诊断的基本模式设定方式* 注意要在Status 红灯未亮之前，重启*注意没有第5步的话，重启后将进入点到点的诊断模式转接头管脚定义四、COMPortUtility 安装使用Ａ 搜索ＥＤＧ设备１ 选All Devices并点击Ｌｏｃａｔｅ２ 找到的模块状态灯将亮起Ｂ Ｓｙｓｔｅｍ 设定Device Name可设定模块的名字，便于区分Device description描述Firmware Version模块的软件版本Ｃ NetWork－〉General 设定Wireless Firmware无线传输的软件版本，当无线通讯有问题的话，要把这个版本告诉技术服务人员MAC Address这模块的ＭＡＣ地址，出厂前已设定好了，无需配置Region通道选择，一般国家的通道情况如下：. General (USA and Canada): 1~11. Europe (except for France and Spain): 1~13. France: 10~13. Spain: 10~11. Japan: 14 only. Japan Wide: 1~14Mode有两种模式：. 11b Infrastructure集成模式需要建立AP基站，或当SSID选择ANY时，模块会自动搜索并连接合适的AP. 11b Ad hoc点到点的连接，需要设定相同的通道号和SSIDChannel通道选择，从2.412到2.477每隔0.005一个通道，相对应于1-14个通道Data Rate数据的传输速度由设备和AP确定，当AP的速度确定后，模块的速度就要指定；否则，建议使用自动方式，应用比较灵活。

ADAM-4022T PID功能快速入门使用手册一．PID工作原理：PID原理图ADAM-4022T PID回路原理图（from manual）ADAM-4022T输入输出连接图（from manual）其中PV（process value）表示反馈值。

现场的反馈信号（电压、电流、电阻等）由4022T的PVn管脚接入，但PV值和实际现场信号的采集值不同，两者之间是比例关系。

MV表示输出值，由4022T的AOn管脚引出到控制对象SV（Setpoint Value）表示给定值，由用户手动给定。

其中：PID回路1由输出AO0（MV），输入PV0组成PID回路2由输出AO1（MV），输入PV2组成剩下的PV1，PV3是通用的模拟量输入，与PID无关二．参数设置1．在UTILITY中选择input，设置输入信号的类型，本例选择CH2通道，LOOP1控制回路。

2．在UTILITY中选择PID，此页面可以选择PID回路号：0或者1控制方式：手动：可以手动调节MV的百分比自动：自动进行PID调节FREE：不使用PID控制，PV0-3，AO0-1可以作为通用输入输出使用这里，SV的值可以手动设置，PV的值是一逻辑值，和实际的物理值乘对应的比例关系。

MV的值为PID控制回路的输出值，按百分比输出。

本页面可以设置PID回路的PID算法，PV/MV的范围等参数。

特别注意：设定的PV，MV，SV与实际输入值的关系：z这里的PV，SV，MV均没有单位。

z实际输入的PVn是物理量，而此处的PV只是逻辑值，两者之间是一种比例的关系，具体关系与PV设置的逻辑量程有关。

z SV并不代表实际物理量，与PV的逻辑值有关。

SV的最大值不可以超过PV的最大值。

z MV由百分数表示，实际输出（AO0-AO1）为MV百分比*AO的量程。

灵活运用比例关系，可给用户的实际使用带来方便。

在本例中：（1）PV2的量程在INPUT处设置为pt100(-100℃-- +100℃)。

ADAM-4052快速入门手册一、ADAM-4052的概述ADAM-4052提供8路隔离数字量输入通道，其中6路完全独立的隔离通道，2路共地通道 湿接点：高电平：输入电压+3V-30V；低电平：0-+1V。

4052：二、 ADAM-4052硬件连线1.ADAM-4051模块简单控制接线图在DI+和DI-间接输入信号ADAM-4051湿节点数字量输入接线图三、 ADAM-4000 Utility的使用1.ADAM-4000的应用软件-ADAM Utility 的安装：把ADAM4000 随机附带光盘放入计算机的光驱中，出现如下画面选择ADAM4000 Utility 安装选项，出现如下安装界面：根据后续的软件安装提示，完成ADAM4000 Utility 的安装。

PC机上就会出现ADAM4000 Utility的软件如下图2.ADAM Utility的快速使用1.选中COM1或COM2，点击工具栏快捷键search：2. 弹出“Search Installed Modules ”窗口，提示扫描模块的范围，允许输入0～255。

RS-485网络扫描如下图所示3. 点击模块，进入测试/配置界面：5. 终端(Terminal)在TOOL菜单，选择Terminal功能，弹出一个【Terminal】对话框，用于测试命令。

本选择允许在RS-485总线上直接发送和接受命令。

有两个可选项，Single Command，Command File。

Single Command允许将命令键入，一次一个，并击ENTER键，命令的回答显示在下方空白区内。

如果再发送命令．再次击ENTER键就可以。

Command File允许浏览路径，发送命令文件，前面的命令和回答保留在屏幕上供你参考。

6.模块配置（Module Calibration）将模块的init*和GND短接，重新上电，此时进入模块的初始化状态，可以配置模块的地址、通信速率、量程范围、数据格式和工作方式、通信协议等。

ADAM-5000系列快速入门手册一、 ADAM-5000系列概述ADAM-5000系列是一个数据采集和控制系统，它能够通过多通道的I/O模块进行控制、监视和采集数据，它的外壳是坚固的工业级塑料包装，系统能够提供智能化信号调理、模拟量I/O、数字量 I/O、RS-232和 RS-485通讯。

ADAM-5000/485有4个插槽，支持4个 I/O模块；ADAM-5000E 支持8个插槽和8个I/O模块。

系统通过多点的 RS-485网络与主机进行通讯。

ADAM-5000系列主要由两部分组成：系统本身和I/O模块两部分。

系统本身包括一个电源板，一个CPU板，4槽/8槽底座，一个232通讯口，一对485通讯口等。

CPU是系统的核心部分，来完成ADAM-5000系列的基本功能。

I/O模块支持DI/DO/AI/AO/Counter等等功能。

ADAM-5000系列可以通过ADAM-4000-5000 Utility对其进行配置和测试，提供DLL函数库供用户编程调用，提供OPC Server用于和其它软件进行整合。

二、 ADAM-5000系列 I/O模块1.模拟量输入模块模拟量输入模块用来将来自传感器的电压、电流、热电偶（TC）、热电阻（RTD）信号转换成数字量。

ADAM-5013 3通道RTD热电阻输入模块ADAM-5013可以连接PT100或者Ni热电阻ADAM-5017/H 8通道模拟量输入模块ADAM-5017/H是16位8通道差动输入模块，通道输入范围均可程控。

输入量程包括：mV(±150mV，±500mV)，V（±1V，±5V，±10V）及电流输入（±20mA,需要250Ω电阻）。

5017/H提供了3000Vdc光电隔离输入保护。

ADAM-5017H采集速度在ADAM-5510 SERIES可达8000samples/second（最大）。

ADAM-4150快速入门手册一：搜索，配置模块用户可以通过光盘或者技术支持网站，安装Adam/Apax .NET Utility测试软件。

首先把模块侧面的拨码开关拨到INIT一边，表明模块在初始化的状态下，可以修改模块的地址，波特率，协议，数据结构等参数，具体的修改过程如下截图：注意：数据结构只有在Modbus协议下，更改才有效。

研华ASCII协议无法更改，固定为(N,8,1)。

参数配置结束后，断电，然后把位于模块一侧的拨码开关拨到Normal状态，再次上电。

模块就可以再正常状态下工作了。

二：具体功能测试1.DI输入功能测试：1）普通DI功能，以干接点为例，在模块的DI0和D.GND管脚间接一个开关，开关断开时，默认状态下DI0=1，灯亮；开关闭合时，DI0=0，灯灭，支持DI反转功能。

如接湿节点，则在管脚间接10~30V电压，DI状态有变化。

和D.GND管脚间接信号发生器，测试结果如下：3）DI做频率测量功能，实验时，在DI0和D.GND管脚间接信号发生器，测试结果如下：4）DI锁存功能2.DO输出功能测试：1）DO直接输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当控制DO输出时，LED小灯亮，测试结果如下：注意：DO输出为集电极开路，可以认为是一个开关功能，故外部接电压使开关导通，截止，但是要注意模块通道所能承受的电流值。

2）DO做脉冲输出，实验时，在DO0端口接LED小灯，然后串联开关24V电源（电源最大40V），为保证进入通道的电流值在0.8A以内，接电阻限流，电源负端回到模块GND端口。

当DO做脉冲输出时，可以看到LED灯按照设定的高低电平持续时间闪烁。

3）DO做延迟输出，接法如普通DO输出。

三：命令测试1.MODBUS协议测试参照ADAM-4100系列的英文说明书附录B，可以查到模块对应的MODBUS地址。
