2018年中考化学真题分类汇编 专题五 图像类试题

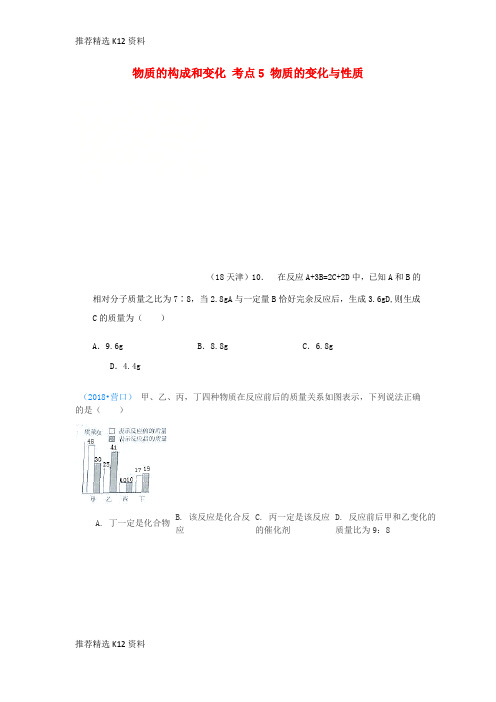

物质的构成和变化考点5 物质的变化与性质（18天津）10．在反应A+3B=2C+2D中，已知A和B的相对分子质量之比为7∶8，当2.8gA与一定量B恰好完余反应后，生成3.6gD,则生成C的质量为（）A．9.6g B．8.8g C．6.8gD．4.4g（2018•营口）甲、乙、丙，丁四种物质在反应前后的质量关系如图表示，下列说法正确的是（）A. 丁一定是化合物B. 该反应是化合反应C. 丙一定是该反应的催化剂D. 反应前后甲和乙变化的质量比为9：8（2018•黑龙江龙东地区）在密闭容器内，有甲、乙、丙、丁四种物质，在一定条件下充分混合反应，测得反应前后各物质的质量分数如图所示，下列说法错误的是（）A. 丁一定是化合物B. 生成的甲，丙两物质的质量比为8：1C. 乙可能是该反应的催化剂D. 参加反应的丁的质量一定是生成甲和丙的质量之和（18南京）15.在密闭容器中有甲、乙、丙、丁四种物质、在一定条件下反应，测得反应前及反应过程中的两个时刻各物质的质量分数如下图所示。

图中a、b、c、d分别表示相应物质的质量分数。

下列数据正确的是A. a=56%B. b=6%C. c=17%D. d=8%（18梧州）20．一定条件下，在密闭容器中发生某反应，反应前后各物质的质量如下图所示。

下列说法正确的是（）A．x的值为22B．该反应为置换反应C．W由碳、氢两种元素组成D．W中碳元素的质量分数为85％的（18衡阳）18. 甲、乙、丙、丁四种物质在反应前后的质量关系如图所示，下列有关说法错误的是A.参加反应的甲和乙质量比为2:7B.内可能是该反应的催化剂C.丁一定是化合物D.x的值是7（2018•绥化）在一密闭容器中放入X、Y、Z、Q四种物质，在一定条件下发生化学反应，一段时间后，测得有关数据如下表，则关于此反应的认识正确的是（）A. 物质Y一定是单质B. 反应后物质Q的质量为12gC. 反应过程中X、Q的质量比为9：4D. 物质Z一定的该反应的催化剂（18兰州）24.在某密闭容器中，加入一定质量的甲、乙、丙、丁四种物质，一段时间后，测得各物质的质量如下表。

物质的构成和变化考点5 物质的变化与性质（18长沙）6.根据化学方程式不能获得该反应的信息是：( )A.化学反应的快慢B.生成物C.反应条件D.反应物（18南宁）12．关于化学方程式4P+5O22P2O5的理解，正确的是（）A．反应前后分子总数保持不变B．该反应的反应物是五氧化二磷C．每四份质量的磷和五份质量的氧气完全反应D．在点燃的条件下，磷和氧气反应生成五氧化二磷（18海南）9．我国古代典籍中有“银针验毒”的记载，其反应原理之一是4Ag+2H2S+O2=2X+2H2O。

下列有关该反应的说法不．正．的是．确A．X 的化学式是A g2S B．H2S 中S元素为-2 价C．反应前后元素的种类不变D．H2S 是无毒的（18荆州）7．根据化学方程式不能获得的信息有（）A．化学反应发生的条件B．化学反应的快慢C．反应物和生成物的质量比D．化学反应的反应物和生成物（18台州）7.电脑芯片的制作要用到高纯度的硅。

目前广泛采用石英砂(主娶成分是SiO2)为原料制取，其中一步反应为:SiO2+2C 高温Si+2CO↑。

对该反应分析正确的是A.该反应属于置换反应B.碳发生了还原反应C.碳元素化合价由0价变为+4价D.该反应利用了CO的还原性（18杭州）2.一种用软锰矿(主要成分是MnO2)制备KMnO4的工艺中主要涉及下列反应:①2MnO2+O2+ 4KOH △2MnO4+ 2H2O②2K2MnO4+2H2O==2KMnO4+2KOH+H2↑下列有关说法正确的是A. K2MnO4中锰元素显十7价B. KMnO4属于盐类物质C.反应②属于复分解反应D.该制法中K2MnO4是主要原料（18绵阳）16.镍氢充电电池有着广泛应用，镍(Ni)及其化合物能发生下列反应:①Ni+2HCl=NiCl2+H2↑②Ni O+2HCl=NiCl2+H2O③NiO2+4HCl=NiCl2+Cl2+2H2O对上述反应的分析判断错误的是A.镍能与氧化铜溶液发生置换反应B.NiCl2能与NaOH溶液发生复分解反应C.反应②和③都是复分解反应D.反应①、③中Ni的化合价都发生了变化（18重庆A）11、研发高性能“中国芯”是我国信息产业的当务之急。

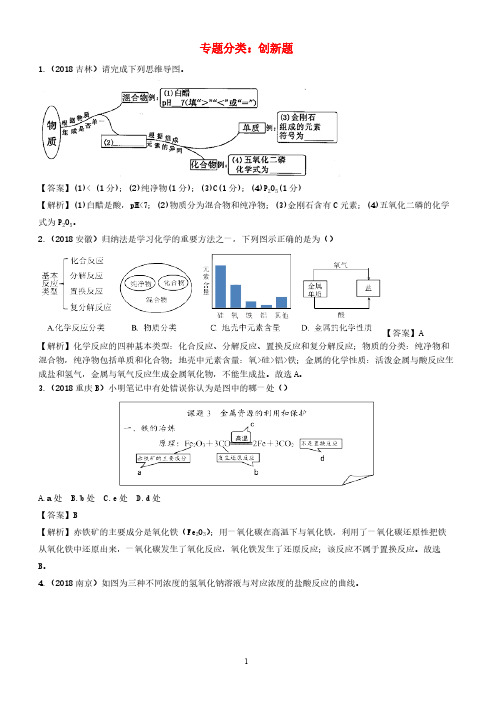

专题分类：创新题1.（2018吉林）请完成下列思维导图。

【答案】(1)< (1分)；(2)纯净物(1分)；(3)C(1分)；(4)P2O5(1分)【解析】(1)白醋是酸，pH<7；(2)物质分为混合物和纯净物；(3)金刚石含有C元素；(4)五氧化二磷的化学式为P2O5。

2.（2018安徽）归纳法是学习化学的重要方法之一，下列图示正确的是为（）【答案】A【解析】化学反应的四种基本类型：化合反应、分解反应、置换反应和复分解反应；物质的分类：纯净物和混合物，纯净物包括单质和化合物；地壳中元素含量：氧>硅>铝>铁；金属的化学性质：活泼金属与酸反应生成盐和氢气，金属与氧气反应生成金属氧化物，不能生成盐。

故选A。

3.（2018重庆B）小明笔记中有处错误你认为是图中的哪一处（）A.a处B.b处C.e处D.d处【答案】B【解析】赤铁矿的主要成分是氧化铁（Fe2O3）；用一氧化碳在高温下与氧化铁，利用了一氧化碳还原性把铁从氧化铁中还原出来，一氧化碳发生了氧化反应，氧化铁发生了还原反应；该反应不属于置换反应。

故选B。

4.（2018南京）如图为三种不同浓度的氢氧化钠溶液与对应浓度的盐酸反应的曲线。

下列说法正确的是（）A．在a、b、c三种曲线所示的实验中，所用盐酸浓度越大，V时所得溶液的pH越大B．在a曲线所示的实验中，若用酚酞做指示剂，酚酞溶液由红色变为无色C．在a、b、c三种曲线所示的实验中，反应速率相同D．在a、b、c三种曲线所示的实验中，溶液酸性由强到弱的顺序是a＞b＞c解析：A、由图可以看出是向盐酸中加入氢氧化钠溶液，在a、b、c三种曲线所示的实验中，恰好完全反应，即pH=7时，需要氢氧化钠溶液体积相等，因此所用盐酸浓度越大，需要加入的氢氧化钠溶液浓度也越大，V 时氢氧化钠溶液过量，所得溶液的pH越大，该选项说法正确；B、是向盐酸中加入氢氧化钠溶液，在a曲线所示的实验中，若用酚酞做指示剂，酚酞溶液由无色变为红色，该选项说法不正确；C、在a、b、c三种曲线所示的实验中，由于反应物浓度不同，反应速率不相同，该选项说法不正确；D、在a、b、c三种曲线所示的实验中，随着加入氢氧化钠溶液的多少，溶液分别显酸性、显中性、显碱性，该选项说法不正确。

溶解度曲线图（18山西）10、利用溶解度曲线，可以获得许多有关物质溶解度的信息。

下图是a、b两物质的溶解度曲线。

有关叙述正确的是A. a的溶解度大于b的溶解度B.当a物质中混有少量b物质时，可以用蒸发结晶的方法除去bC.10℃时，取相同质量的a、b两物质分别配成饱和溶液所需水的质量是a大于bD.将1℃时a、b的饱和溶液升温至40℃，其溶液中溶质的质量分数为a大于b（18德州）15．右图是甲、乙、丙三种物质在水中的溶解度曲线。

以下说法正确的是（）A．t2℃时溶解度由大到小的顺序是乙>丙>甲B．由t2℃降到t1℃析出晶体最多的是甲溶液C．由t2℃降到t1℃丙溶液浓度一定不发生变化D．甲乙丙三种物质溶解度都随温度升高而增大（18达州）15.右图表示a、b、c三种物质的溶解度曲线。

下列说法正确的是A.P点表示t1℃时a、b溶液的溶质质量分数相等B.t1℃时a、c饱和溶液升温到t2℃，均变为不饱和C.a中含有少量b时，可采用蒸发结晶的方法提纯aD.t1℃时，125克b的饱和溶液中，含有b物质25克（18德阳）16．右图是甲、乙两种固体物质的溶解度曲线。

下列说法中错误的是（）A．20℃时，甲、乙饱和溶液中溶质质量分数相等B．40℃时，甲的溶解度大于乙的溶解度C．40℃时，乙的饱和溶液中溶质的质量分数为40%D．将40℃甲的饱和溶液降温到20℃，会有晶体析出（18泸州）14.氯化钾(KCl)和氯酸钾(KClO3)的溶解度随温度变化曲线如右图所示，下列说法正确的是A.30℃时，KCl饱和溶液的溶质质量分数为35%B.60℃时，a点对应KCI溶液恒温加水可变饱和C.KCl的溶解度随温度变化的趋势比KClO3大D.90℃150gKClO3饱和溶液降温到10℃可析出45g晶体（18绵阳）13.右图是甲、乙、丙三种物质的溶解度曲线，下列说法不正确的是A甲的溶解度受温度影响最大B.10℃时，三种物质的溶解度大小顺序为丙>乙>甲C.30℃时，乙、丙两种物质的饱和溶液溶质质量分数相等D.50℃时，分别将40g甲、乙两种物质放入100g水中（18泰安）18、中、乙两种固体物质(均不含结晶水)的溶解度曲线如图所示，下列说法正确的是A.甲、乙物质都适用降温结晶法使溶质从溶液中析出B.60℃时将40g甲物质加入50g水中能得到90g饱和溶液C.通过降温能使A点甲的不饱和溶液变为饱和溶液D.分别将甲、乙物质饱和溶液从60℃降至20℃，甲析出晶体较多（18连云港）34.甲、乙、丙三种固体物质的溶解度曲线如右图所示。

物质的构成和变化考点5 物质的变化与性质（18天津）10．在反应A+3B=2C+2D中，已知A和B的相对分子质量之比为7∶8，当2.8gA与一定量B恰好完余反应后，生成3.6gD,则生成C的质量为（）A．9.6g B．8.8g C．6.8gD．4.4g（2018•营口）甲、乙、丙，丁四种物质在反应前后的质量关系如图表示，下列说法正确的是（）A. 丁一定是化合物B. 该反应是化合反应C. 丙一定是该反应的催化剂D. 反应前后甲和乙变化的质量比为9：8（2018•黑龙江龙东地区）在密闭容器内，有甲、乙、丙、丁四种物质，在一定条件下充分混合反应，测得反应前后各物质的质量分数如图所示，下列说法错误的是（）A. 丁一定是化合物B. 生成的甲，丙两物质的质量比为8：1C. 乙可能是该反应的催化剂D. 参加反应的丁的质量一定是生成甲和丙的质量之和（18南京）15.在密闭容器中有甲、乙、丙、丁四种物质、在一定条件下反应，测得反应前及反应过程中的两个时刻各物质的质量分数如下图所示。

图中a、b、c、d分别表示相应物质的质量分数。

下列数据正确的是A. a=56%B. b=6%C. c=17%D. d=8%（18梧州）20．一定条件下，在密闭容器中发生某反应，反应前后各物质的质量如下图所示。

下列说法正确的是（）A．x的值为22B．该反应为置换反应C．W由碳、氢两种元素组成D．W中碳元素的质量分数为85％的（18衡阳）18. 甲、乙、丙、丁四种物质在反应前后的质量关系如图所示，下列有关说法错误的是A.参加反应的甲和乙质量比为2:7B.内可能是该反应的催化剂C.丁一定是化合物D.x的值是7（2018•绥化）在一密闭容器中放入X、Y、Z、Q四种物质，在一定条件下发生化学反应，一段时间后，测得有关数据如下表，则关于此反应的认识正确的是（）A. 物质Y一定是单质B. 反应后物质Q的质量为12gC. 反应过程中X、Q的质量比为9：4D. 物质Z一定的该反应的催化剂（18兰州）24.在某密闭容器中，加入一定质量的甲、乙、丙、丁四种物质，一段时间后，测得各物质的质量如下表。

物质的构成和变化考点5 物质的变化与性质

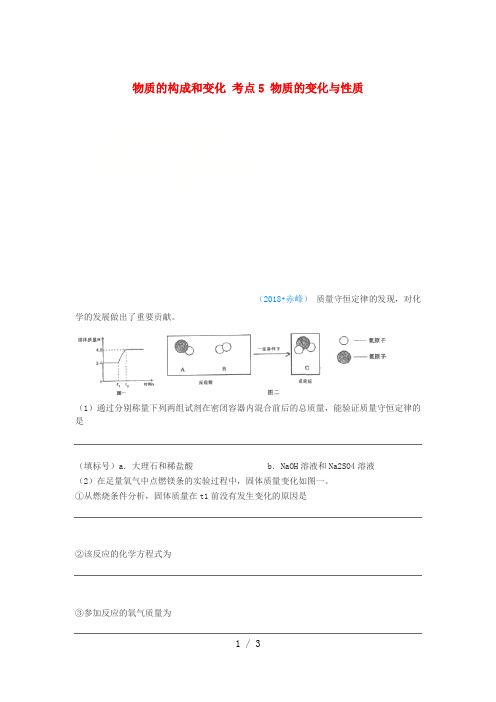

（2018•赤峰）质量守恒定律的发现，对化学的发展做出了重要贡献。

（1）通过分别称量下列两组试剂在密闭容器内混合前后的总质量，能验证质量守恒定律的是
（填标号）a．大理石和稀盐酸 b．NaOH溶液和Na2SO4溶液
（2）在足量氧气中点燃镁条的实验过程中，固体质量变化如图一。

①从燃烧条件分析，固体质量在t1前没有发生变化的原因是
②该反应的化学方程式为
③参加反应的氧气质量为
g
（3）在一定条件下，A和B反应生成C，微观示意图如图二。

回答下列问题：
①一个A分子由
个原子构成
②C分子中元素的质量比N：O=
③该反应的化学基本反应类型为
④上述反应中一定发生改变的是
（填标号）
a．元素种类 b．原子种类 c．分子种类。

中考化学化学图像题汇编专题训练答案含解析一、中考化学图像题汇编1．装有50g稀硫酸的小烧杯中，不断慢慢滴加10%的Ba（OH）2溶液至过量。

有关量的变化情况见图（横坐标表示氢氧化钡溶液的质量，纵坐标表示小烧杯中量的变化）。

其中肯定不正确的是（）A．B．C．D．【来源】人教版2018届九年级下册化学同步课时练习：第十单元实验活动7 溶液酸碱性的检验【答案】B【解析】【分析】【详解】A、沉淀随Ba(OH)2溶液的加入逐渐变大，稀硫酸反应完后不再增加，选项A正确；B、稀硫酸和氢氧化钡反应生成水，氢氧化钡溶液中也含水，随着氢氧化钡溶液的加入，即使反应结束水的质量也应该不断增加，选项B不正确；C、溶液的pH随Ba(OH)2溶液的加入逐渐变大，选项C正确；D、硫酸与Ba(OH)2溶液反应生成沉淀，溶质质量分数变小，恰好反应时为零，Ba(OH)2溶液过量后溶质质量分数变大，选项D正确。

故选B。

2．下列四个图象分别对应四种实验操作过程，其中正确的是A．甲表示分别向等质量且足量的Zn中加入等质量、不同浓度的稀硫酸B．乙表示向一定质量的稀盐酸中逐渐加入镁条，充分反应C．丙表示向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D．丁表示高温加热一定质量的石灰石【答案】D【解析】【分析】【详解】A、稀硫酸浓度越大，反应越剧烈，但金属的质量相等，最终生成氢气的质量相等，故选项图象错误。

B、向一定质量的稀盐酸中逐渐加入镁条，原溶液是稀盐酸，一开始溶液的质量不可能为0，故选项图象错误。

C、稀硫酸与氢氧化钡溶液反应生成硫酸钡沉淀和水，至完全反应溶质质量分数变为0，继续加入氢氧化钡溶液，溶质质量分数逐渐增大，故选项图象错误。

D、高温加热一定质量的石灰石，但达到一定温度才能分解；碳酸钙分解生成氧化钙和二氧化碳，剩余固体的质量逐渐减少，至完全反应，不再发生改变，故选项图象正确。

故选：D。

3．下列图象能正确反映其对应实验过程中相关量的变化关系的是（）A．向饱和的石灰水中加入少量的生石灰B．向等质量分数的稀硫酸中，分别加入足量的镁粉和铁粉C．向稀盐酸中不断加入硝酸银溶液D．向一定质量硝酸银和硝酸铜的混合溶液中加入铁粉【答案】A【解析】【分析】【详解】A、生石灰能与水化合生成氢氧化钙，放出热量，氢氧化钙的溶解度随温度的升高而减小，向饱和的石灰水中加入少量的生石灰，温度升高，溶液中溶质质量减小，当温度恢复到室温时溶质质量增大，反应过程消耗了水，最后溶液中溶质的质量小于原来的质量，图像与事实相符，故A正确；B、稀硫酸是等质量且等质量分数，硫酸的质量是相同的，镁和铁的质量是足量的，稀硫酸一定会反应完，由于产生氢气的氢元素全部来自硫酸，所以生成氢气质量相等；镁和铁与稀硫酸反应化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每24份质量镁可生成2份质量的氢气，每56份质量镁可生成2份质量的氢气，所以消耗等质量的金属时，镁产生的氢气多，图像与事实不相符，故B错误；C、盐酸与硝酸银反应生成氯化银沉淀和硝酸，由于有硝酸生成，向稀盐酸中不断加入硝酸银溶液，溶液的pH不会升高到7，图像与事实不相符，故C错误；D、在发生置换反应时，活泼金属一般会先置换活动性较弱的金属，然后再置换活动性较强的金属，铁先与硝酸银发生置换反应后会生成硝酸亚铁和银，根据化学方程式2AgNO3+Fe=Fe(NO3)2+2Ag可知，每56份铁能生成216份质量银，溶液质量会逐渐变小，铁与硝酸铜发生置换反应后生成硝酸亚铁和铜，根据化学方程式Fe+ Cu(NO3)2= Cu + Fe(NO3)2可知，每56份铁能生成64份质量银，溶液质量会逐渐变小。

中考专题复习五化学实验与图像题一、化学实验（一）需注意的基本操作1.浓硫酸的稀释浓硫酸容易溶于水，同时放出大量热，它的密度又大于水。

若将水注入酸中，水会浮在硫酸上面，溶解时放出的热会使水沸腾，使硫酸向四周飞溅，发生事故。

因此稀释浓硫酸时，一定要把浓硫酸沿着器壁慢慢地注入水里，并不断搅动，使产生的热量迅速地扩散。

2.气体的溶解根据气体在水或吸收剂里的溶解性不同，可采用不同的方法来吸收气体使之溶解。

在水中极易溶解的气体如氨、氯化氢、溴化氢等应采用B法，装置特点是导气管连接了一个倒扣的漏斗，漏斗边缘浸入水中约1mm～2mm。

它的优点是可防止水倒流入气体发生装置，又可增大吸收面积，利于气体充分溶解。

它有自动调节气体发生装置外压力趋于平衡的作用。

即有自控倒吸作用。

如气体的溶解度不太大，如氯气、硫化氢等应采取A法。

3.量取一定体积的液体读数时量筒必须放平稳，视线与量筒液体凹底保持水平。

量筒的0刻度在下，读数时俯视——数值偏高（大）仰视——数值偏低（小）先将液体倾倒入量筒至接近刻度时，用滴管逐滴滴入至刻度值。

（二）综合实验操作1. 制取气体的操作顺序要制取气体需要经过仪器连接、气密性检查、装入药品、仪器拆洗等步骤。

2. 气体制取的仪器组合顺序制备纯净干燥气体的步骤是:实验仪器组装：气体发生装置—除杂质装置—干燥装置—气体收集装置→尾气处理①制气装置的选择：A 所需药品的状态；B 反应条件②集气装置的选择：A 气体的溶解性；B 气体的密度③除杂质的试剂和干燥剂的选择：实验室制取的气体常常有酸雾或水分。

酸雾可用水、氢氧化钠溶液、澄清的石灰水或饱和碳酸钠（碳酸氢钠）溶液除去，水分可用干燥剂如：浓硫酸（酸性）、碱石灰（碱性）、固体氢氧化钠（碱性）、氧化钙（碱性）、五氧化二磷（酸性）、无水氯化钙（中性）、无水硫酸铜（中性）等除去。

a.酸性干燥剂（浓硫酸）不能干燥碱性气体如氨气；b.碱性干燥剂（NaOH ）不能干燥酸性气体如二氧化硫、二氧化碳、、氯化氢等【注意】（1）气体除杂的原则：不减少被净化气体的质量，不引进新的杂质。

江苏省2018、2019 中考化学真题分类汇编考点28 图像题20.（2019·南通）称取m g 242CaC O H O ⋅（相对分子质量为146，其中氧元素的化合价为-2）置于氮气流中加热残留固体质量随温度的变化如图所示（图中各点对应固体均为纯净物），其中A B →发生反应：242242CaC O H OCaC O H O ⋅+△。

下列说法正确的是（ ）A.24CaC O 中碳元素的化合价为+2B.8.2m =C.C D →发生反应的化学方程式为243CaC O CaCO CO +↑△D.F 点对应固体的化学式为2Ca(OH)10．（2019·宿迁）下列图像不能正确反映对应变化关系的是（ ）A.①表示向pH=2的盐酸中不断加入NaOH 溶液B.②表示一定量的Fe 加到AgNO 3溶液中C.③表示在20℃时，向一定量的水中不断加入KNO 3晶体D.④表示等质量的Mg 和Zn 分别加足量盐酸 【答案】B9.13.（2018•常州）概念之间存在并列、交叉和包含等3种关系。

符合如图所示关系的一组概念是【答案】B11.（2018·泰州）化学概念在逻辑上存在如下关系下列对概念间相互关系的说法正确的是A.混合物与纯净物属于交叉关系B.糖类与淀粉属于并列关系C.中和反应与复分解反应属于并列关系D.合成材料与塑料属于包含关系 【答案】D8.（2018·镇江）下列排序正确的是【答案】B 18.（双选）（2018·镇江）烧杯中盛有MgSO 4和HCl 的混合溶液100.0g ，向其中逐滴滴加Ba(OH)2溶液，产生沉淀的质量与滴加的溶液质量关系如右图所示。

下列说法正确的是（ ）A ．利用金属的年代： Al Cu Fe 由先到后 C ．碳元素的化合价： 由高到低CH 4 CO C 60 B ．铁元素质量分数： 由高到低 D ．物质在水中的溶解性： FeO Fe 2O 3 FeS 由大到小CaCl 2 CaCO 3 Ca(OH)2A．a点对应溶液中只有1种溶质B．b~c段只发生1个反应C．Ba(OH)2溶液的溶质质量分数约为13.7%D．m＝37.85【答案】BD18．（双选）（2017·镇江）向一定质量的Ba（OH）2溶液中先后滴加CuSO4、H2SO4溶液，过程中加入溶液的质量与产生沉淀的质量关系如图所示．下列说法正确的是（）A．a点对应溶液pH＞7B．b点对应溶液中溶质有2种C．m=3.31D．取c点对应溶液，滴加NaOH溶液，立刻产生沉淀【解析】通过图象可以看出，a所处的图象表示在滴加硫酸的过程中，沉淀的质量继续增大，所以a点对应的溶液中含有氢氧化钡，溶液pH＞7；b点所处的图象沉淀质量在减小，表示硫酸和氢氧化铜的反应，此时溶液中的溶质是硫酸铜一种；C、由图象中的数据可知，生成的氢氧化铜的质量为：5.64g﹣4.66g=0.98g，硫酸铜和氢氧化钡反应生成的硫酸钡沉淀的质量为xCuSO4+Ba（OH）2=Cu（OH）2↓+BaSO4↓98 2330.98g x=x=2.33g所以m=2.33g+0.98g=3.31g；取c点对应溶液，硫酸过量，滴加NaOH溶液，不能立刻产生沉淀。
