电子技术期中试卷(二极管三极管放大器)
- 格式:doc
- 大小:96.50 KB
- 文档页数:2

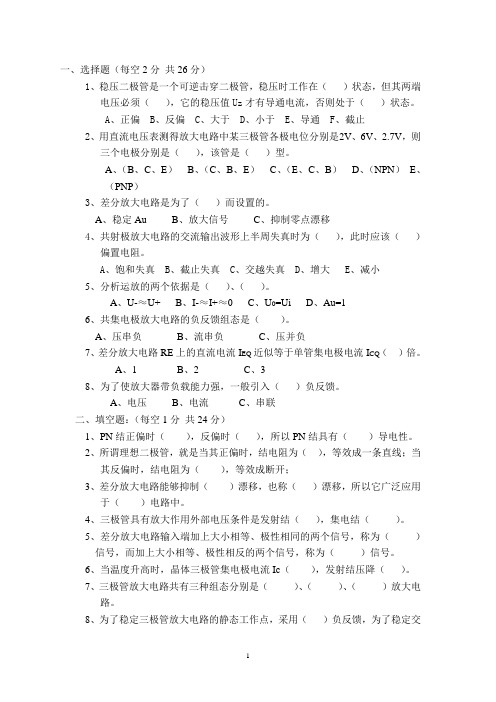

一、选择题(每空2分共26分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。
A、正偏B、反偏C、大于D、小于E、导通F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V,则三个电极分别是(),该管是()型。
A、(B、C、E)B、(C、B、E)C、(E、C、B)D、(NPN)E、(PNP)3、差分放大电路是为了()而设置的。
A、稳定AuB、放大信号C、抑制零点漂移4、共射极放大电路的交流输出波形上半周失真时为(),此时应该()偏置电阻。
A、饱和失真B、截止失真C、交越失真D、增大E、减小5、分析运放的两个依据是()、()。
A、U-≈U+B、I-≈I+≈0C、U0=UiD、Au=16、共集电极放大电路的负反馈组态是()。
A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流I EQ近似等于单管集电极电流I CQ()倍。
A、1B、2C、38、为了使放大器带负载能力强,一般引入()负反馈。
A、电压B、电流C、串联二、填空题:(每空1分共24分)1、PN结正偏时(),反偏时(),所以PN结具有()导电性。
2、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;3、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
4、三极管具有放大作用外部电压条件是发射结(),集电结()。
5、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
6、当温度升高时,晶体三极管集电极电流Ic(),发射结压降()。
7、三极管放大电路共有三种组态分别是()、()、()放大电路。
8、为了稳定三极管放大电路的静态工作点,采用()负反馈,为了稳定交流输出电流采用()负反馈。
9、负反馈放大电路和放大倍数A F=(),对于深度负反馈放大电路的放大倍数A F=()。

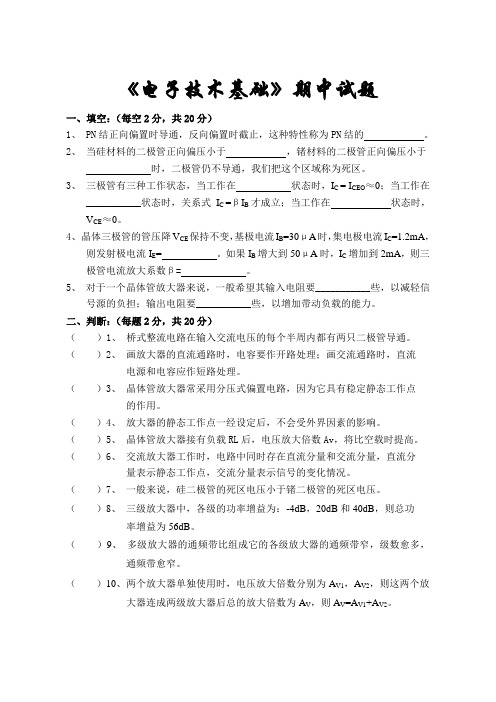

《电子技术基础》期中试题一、填空:(每空2分,共20分)1、 PN结正向偏置时导通,反向偏置时截止,这种特性称为PN结的。
2、当硅材料的二极管正向偏压小于,锗材料的二极管正向偏压小于时,二极管仍不导通,我们把这个区域称为死区。
3、三极管有三种工作状态,当工作在状态时,I C = I CEO≈0;当工作在___________状态时,关系式I C =βI B才成立;当工作在状态时,V CE≈0。
4、晶体三极管的管压降V CE保持不变,基极电流I B=30μA时,集电极电流I C=1.2mA,则发射极电流I E=。
如果I B增大到50μA时,I C增加到2mA,则三极管电流放大系数β= 。
5、对于一个晶体管放大器来说,一般希望其输入电阻要___________些,以减轻信号源的负担;输出电阻要___________些,以增加带动负载的能力。
二、判断:(每题2分,共20分)()1、桥式整流电路在输入交流电压的每个半周内都有两只二极管导通。
()2、画放大器的直流通路时,电容要作开路处理;画交流通路时,直流电源和电容应作短路处理。
()3、晶体管放大器常采用分压式偏置电路,因为它具有稳定静态工作点的作用。
()4、放大器的静态工作点一经设定后,不会受外界因素的影响。
()5、晶体管放大器接有负载RL后,电压放大倍数Av,将比空载时提高。
()6、交流放大器工作时,电路中同时存在直流分量和交流分量,直流分量表示静态工作点,交流分量表示信号的变化情况。
()7、一般来说,硅二极管的死区电压小于锗二极管的死区电压。
()8、三级放大器中,各级的功率增益为:-4dB,20dB和40dB,则总功率增益为56dB。
()9、多级放大器的通频带比组成它的各级放大器的通频带窄,级数愈多,通频带愈窄。
()10、两个放大器单独使用时,电压放大倍数分别为A V1,A V2,则这两个放大器连成两级放大器后总的放大倍数为A V,则A V=A V1+A V2。

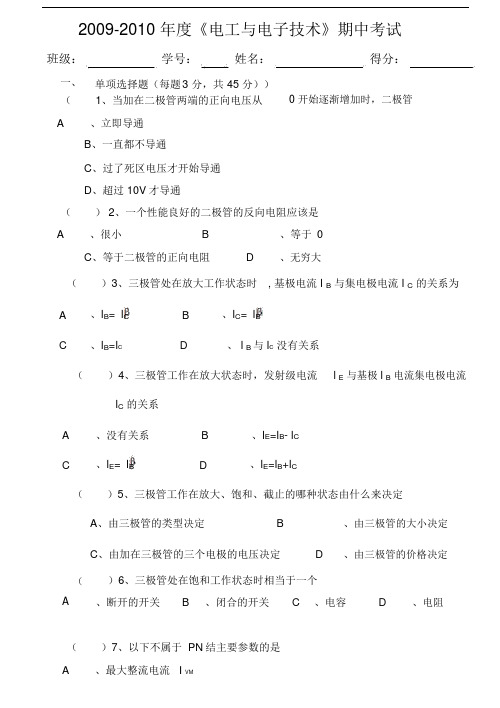

2009-2010 年度《电工与电子技术》期中考试班级:学号:姓名:得分:一、(单项选择题(每题3 分,共 45 分))1、当加在二极管两端的正向电压从0 开始逐渐增加时,二极管A、立即导通B、一直都不导通C、过了死区电压才开始导通D、超过 10V才导通() 2、一个性能良好的二极管的反向电阻应该是A、很小B、等于0C、等于二极管的正向电阻D、无穷大()3、三极管处在放大工作状态时, 基极电流I B与集电极电流I C的关系为A 、I B= I C B 、I C= I BC 、I B=I CD 、 I B与 I C没有关系()4、三极管工作在放大状态时,发射级电流I E与基极 I B电流集电极电流I C的关系A 、没有关系B 、I E=I B- I CC 、I E= I BD 、I E=I B+I C()5、三极管工作在放大、饱和、截止的哪种状态由什么来决定A、由三极管的类型决定B、由三极管的大小决定A (C、由加在三极管的三个电极的电压决定D、由三极管的价格决定)6、三极管处在饱和工作状态时相当于一个、断开的开关B、闭合的开关C、电容D、电阻()7、以下不属于 PN结主要参数的是A、最大整流电流I VMB、最高反向工作电压U RMC、最高正向工作电压U VMD、最大反向电流I B()8、晶体管放大是指放大信号的A 、电压B 、电流C 、变化D 、功率()9、二极管的正向电阻和反向电阻相比较A 、相同B 、前者大C 、后者大D 、无法判断()10、RC滤波与 LC 滤波相比较A 、前者好B 、一个样C 、后都好D 、无法判断()11、表示功率的符号是A 、WB 、VC 、F D、P()12、关于晶体管的说法正确的是A、晶体管有四种工作状态B、晶体管的结构是三区二结C、晶体管的作用只有放大D、晶体管有三个电极()13、稳压二极管构成的稳压电路,其接法是A、稳压二极管与负载电阻串联B、稳压二极管与负载电阻并联C、稳压二极管与负载电阻混联D、无论怎么连接都可以() 14 、晶体管处于放大状态时,各极电位A、 VC>VB>VEB、VE>VB>VCC、 VB>VC>VED、无法确定() 15 、下列不属于晶体管的主要参数的A、电流放大倍数B、通频带C、穿透电流D、反向击穿电压二、填空题(每空2分,共20分)1、自然界的物质按导电能力分可以分为导体、、绝缘体。
2017-2018学年第一学期《电子技术基础》期中考试卷班级:姓名:学号:得分:一、填空题(每空格1分,共30 分)1、半导体材料通常有、锗和砷等。
2、P型半导体中多数载流子是,少数载流子是。
3、PN结加正向电压时________,加反向电压时________,这种特性称为PN结的单向导电性。
4、硅二极管的死区电压约为左右,锗二极管的死区电压约为0.1V-0.2V。
5、已知三极管的发射极电流IE=3000uA ,基极电流IB=50uA,则集电极电流IC=。
6、三极管有三个管脚,分别称为、、。
7、整流是指将变换为的过程,常见的整流电路有整流电路、整流电路和单相全波整流电路三种。
8、稳压管二极管正常工作时须工作在状态。
9、三极管工作时通常有、、三种工作状态。
10、半导体三极管又称双极型三极管,它是利用输入电流控制输出电流的半导体器件,称为器件;场效应管是利用输入电压产生的电场效应控制输出电流的半导体器件,称为器件。
11、放大器无信号输入时的直流工作状态称为________,给放大器设置合适的静态工作点是为了__ ______。
12、已知某三极管的IB1=10uA时,IC1=0.8mA,当IB2=30uA时,IC2=2.4mA,求该三极管的β值为,若IB3=60uA,那么IC3= 。
13、画交流通路时,是把较大的和视为短路,画直流通路时是把视为开路。
14、半波整流电路中,若变压器次级电压为V2=10V,那么负载两端电压V0= 。
15、在单向半波整流电路负载两端并接滤波电容时,输出电压平均值=oV________2V;在桥式整流电路负载两端并接滤波滤波电容时,输出电压平均值=oV________2V。
二、判断题(每题2分,共10分)()1、二极管是非线性器件。
()2、将脉动直流电变换为平滑直流电的过程称为滤波。
()3、PNP型三极管一定是硅管,NPN型三极管是锗管。
()4、分压式偏置放大电路的静态工作点会随温度的变化而发生很大的变化。
模拟电子技术期中考试题1.填空题:(每空2分,任意选择选作,最多可得50分)(1)三种双极型管的基本组态放大电路中,输入电阻最大的是 放大电路;输入电阻最小的是 放大电路;输出电压与输入电压反相的是 放大电路;电压放大倍数最大的是 和 放大电路;电压放大倍数最小的是 放大电路;输出电阻最小的是 放大电路;电流放大倍数最大的是 放大电路;既有电流放大又有电压放大的是 放大电路。
(2)天然的硅和锗经过高度提纯后形成具有 结构的本征半导体;在本征半导体中掺入微量的三价杂质元素,可形成 型半导体,其多子是 ,少子是 ,不能移动的离子带 电;掺入微量的五价杂质元素,可获得 型半导体,其多子是 ,少子是 ,不能移动的离子带 电。
(3)二极管的伏安特性曲线上可分为 区、 区、 区和 区四个区。
双极型三极管的输出特性曲线上可分为 区、 区和 区三个区。
(4)双极型管主要是通过改变 极小电流来改变 极大电流的,所以是一个 控制型器件;场效应管主要是通过改变 间电压来改变 电流的,所以是一个 控制型器件。
(5)组成放大电路的基本原则是:外加电源的极性应使三极管的发射结 偏、集电结 偏。
(6)放大电路的基本分析法有 分析法和 分析法;其中 分析法的微变等效电路法只能用于分析 信号放大电路;确定放大电路的静态工作点可采用 法和 法。
(7)多级放大电路的耦合方式通常有 耦合、 耦合和 耦合三种方式;集成电路中一般采用 耦合方式。
(8)放大电路中出现的饱和失真和截止失真称为 失真;频率失真称为 失真。
2.简答题:(每小题10分,也可任意选作)(1)双踪示波器在电子仪器中的功能是什么?说说信号为1kHz 时,周期档位如何选择?(2)函数信号发生器在电子线路的测量中能做什么?(3)电子线路的测量中,为什么要使用电子毫伏表而不用普通电压表测量电压?电子毫伏表的读数是所测电压的有效值还是最大值?还是峰-峰值?3.计算题:(可任选一题,其中第1题作对可得40分,第2题作对可得60分)(1)图示分压式偏置放大电路中,已知R C =3k Ω,R B1=80k Ω,R B2=20k Ω,R E =1k Ω,β=80,①画出直流通道,进行静态分析(设U BE =0.7V );②画出微变等效电路,进行动态分析(设r bb’=300Ω)。
***中等专业学校2014-2015学年度第一学期期中考试单招部2013级电子班电子线路试卷姓名成绩一、填空题(每空1.5分,共30分)1.所谓半导体是指导电性能介于__________和___________之间的物体。
2.常见的二极管按材料分,可分为______二极管和_____二极管。
3.三极管有三个极,分别称为________、_________、_________,对应的字母表示符号为________、_________、_________。
4.放大器的放大倍数用对数表示称为___________,表示符号为G。
5.三极管工作在放大区时,通常在它的发射结加______电压,集电结加______电压。
6.NPN型三极管的图形符号为__________,PNP型三极管的图形符号为__________。
7.放大器的放大倍数和信号频率之间的关系,叫___________,也称为放大器的__________。
8.常见的多级放大器级间耦合方式有:________耦合、_______耦合和_______耦合三种。
二、选择题(每空2分,共30分)1.简单地把一块P型半导体与一块N型半导体接触在一起()形成PN结。
A. 能够B. 不能C. 不一定D. 无法确定2.二极管导通时,则二极管两端所加的是()电压。
A. 正向偏置B. 反向偏置C. 无偏置D. 正反向偏置3.当二极管两端正向偏置电压大于()电压时,二极管才能导通。
A. 击穿B. 门坎C.饱和D.偏置4.二极管两端的反向偏置电压增高时,在达到()电压以前,通过的电流很小。
A.击穿B.最大C.短路D.最小5.不加任何杂质的纯净半导体称为()A.P型半导体B.N型半导体C.本征半导体D.空穴半导体6.二极管加一定的正向电压时导通,加反向电压时截止,这一导电特性,称为二极管的()A. 导通状态B. 截止状态C. 单向导电性D.击穿特性7.凡反馈信号起到增强输入信号作用的反馈叫()。
电子技术试卷1一、填空题(每空0.5分,本题满分20分)1.半导体分为本征半导体和半导体两大类,其内部含有电子和两种载流子,当温度升高时,半导体的显著增强。
2.PN结是由的扩散运动和的漂移运动共同生成的,其特性是。
3.理想二极管正偏时当作短路,反偏时当作,由此得到下列四图的输出电压大小分别为:(1)(2)(3)(4)4.三只三极管各极直流电位如表所示,由此可确定三极管所处的工作状态:T1 T2 T35.测得某三极管三个极X、Y、Z的直流电位分别为3V、9V、2.7V,由此可知该三极管为型管,由材料制造,且Y为极。
6.放大器有、和三种组态。
7.放大器必须要有合适、稳定的,才能不失真地放大交流信号。
8.分析放大器动态工作情况有和两种方法,分别适用于小信号和大信号工作情况。
9.射极输出器具有电压放大倍数约等于和等特点,常用在多级放大器的输入级和。
10.多级放大器的电压放大倍数等于、输入电阻等于、输出电阻等于。
11.负反馈能改善放大器的工作性能,主要体现在:提高放大倍数的稳定性、、、改变输入输出电阻等。
12.差动放大器的工作信号分为、两类,有双端输入—双端输出、、单端输入—双端输出、等四种输入输出方式。
13.交流信号转变为直流信号要经过、、三个过程若其中一只整流管反接,会。
而晶体管串联型稳压电源由调整管、取样电路、等四部分构成。
二.判断题(16分)14.指出下列两图的反馈支路,判断反馈类型。
(8分,每图4分)15.判断下列电路能否放大交流信号(能者画√号,否则画×号)(8分,每图2分)三.作图题(15分)16(8分)放大器及三极管输出特性曲线如图所示,输入电流i i =20sin ωt (μA ),试作出其输出电压和输出电流波形。
17(7分)利用理想运算放大器实现下式给出的输入输出关系(给定R f = 30k Ω):V O =5V i1+2V i2-V i3 四.计算题(27分)18(9分)右图所示放大器中,三极管的β=50,r be =1k Ω。
《电子技术基础》期中试卷一、填空题(每空1分,共32分)1、晶体二极管加一定的电压时导通,加电压时,这一导电特性成为二极管的特性。
2.PN 结处于导通状态时电阻_______,处于截止状态时电阻_________。
3.用万用表“R x 1K "挡测试二极管,若所测得电阻较大时,则黑笔接触的是二极管的_______极,与红管接触的是二极管的_______极。
4.场效应管是一种_____控制器件,是_______电压来控制漏极电流。
场效应管有_______场效应管和_______场效应管两大类,每类又有P沟道和_______沟道的区分。
5.试判断下图中各三极管处于何种工作状态,并指出管型。
管型(1)_______(2)_______(3)_______(4)_______工作状态(1)_______(2)_______(3)_______(4)_______6.Iceo称为三极管的_______电流,它反映三极管的_______,Iceo越_______越好。
7.画直流通路时,将_______视为开路,其余不变;画交流通路时将_______视为_______,将直流电源视为_______。
8.放大器的输入电阻_______,则放大器要求信号源提供_______越小,信号源负担就越轻。
放大器的输出电阻_______,放大器_______越强。
二、判断题(每题2分,共14分)l.放大器放大信号说明三极管的放大倍数起到了能量的提升作用。
()2.在基本共射极放大电路中,当电源电压Vcc增大时,若电路其他参数不变,则电压放大倍数Av值应增大。
()3.在共射极单管放大电路中,若电源电压不变,只要改变集电极电阻Rc就能改变集电极电流Ie值。
()4.共基极三极管电路只能放大电压而不能放大电流。
()5.二极管一旦反向击穿就会损坏。
()6.N沟道的增强型绝缘栅场效应管的开启电压大于零。
()三、选择题(每题2分,共14分)1.某同学用万用表测量一电子线路中的晶体管,测得V E=-3V,V CE=6V,V BC=-5.4V,则该管是 ( )A.PNP型处于放大工作状态B.PNP型处于截止状态C.NPN型处于放大工作状态D.NPN型处于截止状态2.用下图所示电路测试晶体三极管时,合上开关S1、S2后,电压表读数为1.5V,毫安表没有指示,可能是下面哪一种原因? ( )A.集电极内部开路班级:姓名:学号:题号一二三四五六七八九总分得分B. 发射极内部开路C. C、E级间已击穿D. 发射结已击穿3.判断下图所示电路反馈元件Re引进的是 ( )A.交流电压串联负反馈B. 交流电流串联负反馈C. 直流电压串联负反馈D. 直流电流串联负反馈4.下图中Rb是反馈元件,引入的反馈类型是 ( )A.电流并联负反馈B. 电压并联负反馈C. 电流并联正反馈D. 电压并联正反馈5.要求放大电路输入电阻大、输出电阻小,可采用_______。
- 1 -2016级《电子技术基础》期中测试卷班级: 姓名: 学号:本试卷分第l 卷和第Ⅱ卷,共小题,满分100分,答题时间90分钟。
第l 卷(共54分)注意事项: 每小题选出答案后,用笔写在答题纸上对应题目的地方。
不能答在试题卷上 一、选择题:(每题2分,共36分)1.一只三极管内部包含有( )个PN 结。
A 、1B 、2C 、3D 、0 2.三极管的主要特性是具有( )作用。
A 、电压放大B 、单向导电C 、电流放大D 、电流与电压放大 3.三极管处于放大状态时 ( )。
A 、发射结正偏,集电结反偏B 、发射结正偏,集电结正偏C 、发射结反偏,集电结反偏D 、发射结反偏,集电结正偏 4.对于PNP 型三极管,为实现电流放大,各级点位必须满足 ( )。
A 、 V C > VB > V E B 、VC < V B < V E C 、 V B > V C > V ED 、V B < V C < VE 5.在放大电路中,三极管静态工作点用 ( )表示。
A 、I b 、I c 、V ceB 、I B 、IC 、V CE C 、i b 、i c 、v ceD 、i B 、i c 、v CE 6.测量二极管时应使用万用表( )档。
A 、㇐50VB 、R ×1KC 、㇐500mAD 、~220V 7.在基本放大电路中,输入耦合电容C 1的作用是( )。
A 、通直流和交流 B 、隔直流通交 C 、隔交流通直流 D 、隔交流和直流 8.放大器的功率增益定义式为 ( )。
A 、A P =P O /P iB 、G P =20lgA PC 、G P =10lgA PD 、G P =20lgA v 9.画放大器的直流通路时应将电容器视为( )。
A 、开路B 、短路C 、电池组D 、断路 10.在共射放大电路中,偏置电阻R b 增大,三极管的( )。
A 、V CE 减小B 、IC 减小 C 、I C 增大D 、I B 增大 11.一个由NPN 硅管组成的共发射极基本放大电路,若输入电压v i 的波形为正弦波,而用示波器观察到输出电压的波形如右图所示,那是因为( )造成的。
高二机电、数控专业电子技术试卷(期中)
班级 姓名 得分 一、选择题(每小题2分,共24分) 1. 差分放大电路是为了( )而设置的。 A. 稳定Au B. 放大信号 C. 抑制零点漂移 2. 分析集成运放的两个依据是( )和( )。 A. uI-= uI+ B. iI-=iI+=0 C. uo = ui D. Au=1 3. 单相桥式整流电容滤波电路输出电压平均值Uo=( )Uz。 A. 0.45 B. 0.9 C. 1.2 D. 1 4. 一般硅二极管的死区电压约为( )。 A. 0.7V B. 0.5V C. 0.3V D. 0.2V 5. 右图NPN型三极管,已知IB=2mA ,IC=6mA ,则IE为( )。 A. 4 mA B. 8 mA C. 12 mA D. 16 mA 6. 稳压二极管的稳压区是其工作在( )状态。 A. 正向导通 B. 反向击穿 C. 反向截止 7. 对于放大电路,所谓开环是指( )。 A. 无信号源 B. 无反馈通路 C. 无电源 D. 无负载 8. 下列元件中,( )可以将电信号转换为光信号。 A. 二极管 B. 三极管 C. 发光二极管 D. 光电二极管 9. 下图二极管均为硅管,工作在正常导通状态的是( )。 10. 用万用表检测二极管的正负时,取阻值( )的数值,此时红表笔所接的就是二极管的正极。 A. 较小 B. 较大 C. 无穷大 D. 零
11. 测得某NPN型三极管各极对地电位分别为:UB=2.7V 、UC=2.3V 、UE=2V,
则该三极管工作于( )
A. 放大状态 B. 饱和状态、 C. 截止状态 D. 倒置状态
二、填空题(每空1分,共40分)
1. 二极管具有 导电性,表现为加正向电压时 ,加反向电
压时 。
2. 在桥式整流电路中,每半个周期有________只二极管导通。
3. 半导体的三个特性是__________、__________、__________。
4. 自然界的物质按导电能力的不同可分为_________、_________、
_________。常用的半导体材料有___________和___________。
5. 三极管具有放大作用外部电压条件是发射结 ,集电
结 。
6. 按两个PN结组合方式的不同,三极管可分为________型和________型。
7. 三极管放大电路共有三种组态分别是 、 和
放大电路。
8. 多级放大电路的耦合方式有:__________耦合、__________耦合、
___________耦合。
9. 负反馈放大电路的放大倍数 Af = ,对于深度负反馈放大电
路,其放大倍数 Af = 。
10. 集成运放有两个输入端,分别是____________和_____________。
11. 放大电路中以___________为核心元件,它必须工作于___________区。
12. 集成运放的两个工作区域是______________和______________。
13. 锗管的导通压降为 。
14. 二极管是____________(线性或非线性)器件。
15. 设三级放大电路测得Au1 =10,Au2 =10,Au3 =10,则总放大倍数为
________。
16. 集成运放有______________、______________、_____________三种输入
方式。
b
e
c
VT
A
-50V
-100V
C
7.2V
10V
B
5V
-4.3V
D
-11.7V
-12V
17. 集成运放由______________、______________、_____________、
_____________四部分组成。
三、作图题(12分)
画出下图的直流通路和交流通路。
四、计算题
1. 右图是一集成运算放大电路:
1)判断它属于哪一类型的集成运放?(3分)
(反相、同相、差分)
2)试求:输出电压uo与输入电压u
I
之间的运算关系。(5分)
3)若uI =10V,R1 =5 Ω,Rf =10 Ω,则
输出电压uO为多少?(4分)
2. 在下图所示电路中,分别判断二极管的状态是导通还是截止,并确定输出电
压Uo(二极管导通电压忽略不计)。(每图4分)
(A)
(B)
(C)
u
o
R
b
R
c
+V
CC
C
2
C
1
+
+
u
i
R
L
—
+
+
∞
uI
uo
R1
Rf
R2
i1
iI
if
u
I+
u
I-
2V
VD
R UO1
5V 10V R VD UO2
12V UO3 VD R R
