下载文档原格式
石灰土施工质量问题及处理措施石灰土作为一种常见的土工材料，广泛应用于道路、园林、农业等领域。
然而，在石灰土施工过程中，由于材料、施工工艺、环境等方面的原因，时常会出现质量问题。
本文旨在总结和探讨石灰土施工中常见的质量问题，以及相应的处理措施。
通过对这些问题的深入剖析，可以更好地指导施工实践，提高工程质量。
一、石灰土施工质量问题1. 石灰土堆积密度不足石灰土在堆积过程中，堆积密度不足是常见的问题。
这是由于堆积方式、材料性质等因素引起的。
堆积密度不足会导致土体松散，降低了土体的强度和稳定性。
2. 石灰土颗粒分布不均匀石灰土颗粒分布不均匀是施工过程中常见的问题。
这主要是由于颗粒尺寸、质量控制等方面的原因。
颗粒分布不均匀会导致土体的均质性差，影响土体力学性能。
3. 石灰土与水分反应不充分石灰土在与水分反应过程中，如反应时间、水分与石灰土含量等因素不合理，容易导致反应不充分。
这会影响土体的胶结性能，降低工程的耐久性和稳定性。
4. 石灰土干燥不均匀石灰土在干燥过程中，如干燥时间、干燥方式等方面存在问题，容易导致干燥不均匀。
干燥不均匀会引起土体收缩不均匀，出现裂缝和变形。
5. 石灰土含水量控制不当石灰土在施工过程中，含水量的控制是十分关键的一步。
若含水量控制不当，会导致土体过度湿润或过度干燥，从而影响土体力学性能和使用效果。
二、石灰土施工质量问题处理措施1. 加强堆积密度控制（1）堆积方式合理。
应选择合适的堆积方式，如机械堆积、层压等。
机械堆积可以提高堆积密度，并确保土体的均匀性。
（2）材料性质控制。
石灰土材料的密度和粒径分布要在合理范围内，确保堆积密度的达到要求。
2. 提高石灰土颗粒分布均匀性（1）石灰土分级。
通过对石灰土进行分级，根据颗粒尺寸选择合适的石灰土粒径比例，以提高颗粒分布的均匀性。
（2）粘结剂的添加。
适当加入黏结剂，如石灰、胶凝材料等，可以提高石灰土颗粒之间的结合力，提高土体的强度和稳定性。
3. 优化石灰土与水分反应（1）适宜的水灰比。
层压机简介层压机，顾名思义为将多层物质压合到一起的机械设备，应用到实际生产中的过程（针对我公司生产的常规组件），即为将钢化玻璃、EV A、电池片、EV A、背板通过抽真空、加压等过程完成封装的过程。
层压机结构层压机主要包括：1、结构系统：如可见的框架结构，进、出料台面等2、加热系统：加热油箱供给层压机台面所需的温度需求，可调节式。
加热所用的泵分为油泵和干泵3、真空系统：我公司目前的真空泵皆为水冷却式真空泵，其他还有风冷式。
4、控制系统：由可导入程序式的PLC芯片控制层压机的相关操作，可实现在触摸屏上操作。
性能指标层压机的性能指标主要体现在以下两个方面：1、层压机的温度：这里面包括机器温度的精度和均匀性。
所谓精度即为我们设定值与实际值之间的温差大小；所谓均匀性主要指层压机台面各点之间的温差大小。
以上两个值都是差异越小越好。
2、层压机的真空度：真空度好的机器对于我们实际生产中的气泡控制有着决定性的影响，反之亦然。
实际生产中我们需要对层压机的工作原理有着较好的理解，这样更有利于我们实际生产中解决问题。
层压机的工作原理层压机顾名思义就是把多层物质压合在一起的机械设备。
真空层压机就是在真空条件下把多层物质进行压合的机械设备。
真空层压机应用于太阳能电池组装生产线上。
我们称之为太阳能电池组件层压机。
无论层压机应用于哪种作业，其工作原理都是相同的。
那就是在多层物质的表面施加一定的压力，将这些物质紧密地压合在一起。
所不同的事根据层压的目的不同，压合的条件各不相同。
层压机在运行过程中包括以下几个步骤：进料--关盖--上下室抽真空--上室充气加压--保压阶段--上室抽气、下室充气--开盖出料1、单动：单一的动作，即为每次层压结束后需要人工点击进料操作才能进行下一次的层压2、联动：连续的动作，即为每次层压完后层压机将会自动进料进行下一次层压。
适用于层叠的速度大于机器层压的速度。
3、上升：层压机上盖的打开动作4、下降：层压机上盖的关闭动作5、抽真空：该阶段为层压机上下室同时抽真空的时间段，时间一般设置在320s-350s左右，不宜过长或偏短。
2024年铁路货运问答题汇编1.什么是超限货物的计算宽度？答：计算宽度是指货物检定断面的实测宽度，加上偏差量（包括附加偏差量）减去曲线线路建筑限界水平距离的加宽值，所求得的由线路中心线所在垂直平面起算的宽度。
2.遇哪些情况应摘车整理？答：（1）篷布苫盖不整或缺少腰绳；（2）货物发生严重倾斜、偏载、移位、窜动、坠落、倒塌和渗漏；（3）超限货物按普通货物办理；（4）加固支柱折断；（5）棚车车门脱槽，油罐车上盖张开；（6）液化气体泄漏、三酸罐车溢出；（7）火灾；（8）货物明显被盗丢失；（9）发生其他危及行车安全情况不能在列整理时。
3.判定货车偏载、偏重的主要依据是什么？答：判定货车偏载的主要依据是：货物总重心的投影横向偏离车辆纵中心线不超过100mm，超过时为偏载。
判定货车偏重的主要依据是：货物总重心的投影纵向偏离车辆横中心线时，每个车辆转向架所承受的货物重量不得超过货车容许载重量的二分之一，且两转向架承受的重量之差不大于10吨，超过时为偏重。
4.哪些情况下，整车货物可以不施封？答：派有押运人，需要通风运输的货物，组织装车的单位认为不需要施封的货物，可以不施封。
5.哪些情况属于施封锁失效？答：（1）钢丝绳的任何一端，可以自由拨出或锁芯可以从锁套中自由拨出；（2）钢丝绳断开后再接，重新使用；（3）锁套上无站名、号码和站名或号码不清、被破坏。
6.对问题车的换装整理期限是如何规定的？答：换装整理的时间一般不应超过两天。
如两天内未换装整理完毕时，应由换装站以电报通知到站，以便收货人查询。
7.在途中不对货物(车)的哪些内容进行交接检查？答：罐车和集装箱的封印、苫盖货物的篷布顶部、集装箱顶部、敞车装载的不超出端侧板货物的装载状态在途中不交接检查。
8.装载加固成件包装货物有哪些基本要求？答：装载成件包装货物时，应排列整齐，紧密。
当装载高度或宽度超出货车侧墙（板）时，应层层压缝，梯形码放，四周货物倾向中间，两侧超出侧墙（板）的宽度应一致。
影响因素静止压力真空度抽真空速率抽真空时间抽真空温度上腔压力上腔充气速率保压时间保压温度层压皮状态不良类型气泡重要因素重要因素次要因素次要因素次要因素重要因素次要因素重要因素重要因素脱层次要因素次要因素重要因素次要因素碎片次要因素次要因素重要因素次要因素鼓包重要因素次要因素鼓点次要因素重要因素并片重要因素次要因素次要因素褶皱次要因素重要因素重要因素不良类型发生阶段不良出现的位置主要原因及形成机理不良特征组件层压机气泡进料至下盖期中间全部一般引起因素为组件进料后下盖慢或设备异常不能抽真空，EVA局部受热，局部提前固化，包裹气泡可能伴有碎片，气泡一般形状不规则抽真空全部全部一般引起因素为组件进料下盖后，真空系统运作异常，EVA泡沫化，气泡无法抽出气泡呈大麻点状，组件背板凹凸不平保压期头部汇流条不固定一般为高温引起，由于物质间的导热差异，镀锡铜带附近的EVA受高热后，内部的类过氧化物交联剂优先分解产生气泡气泡多呈长条形，附着于汇流条上，圆润保压期不固定不固定一般异物引起的气泡，需观察气泡中心位置是否有明显异物，异物的材质，易藏匿和产生气泡，如透明的覆膜，干燥剂等气泡多呈梅花状保压期不固定不固定一般油污也易引起组件气泡单个气泡面积很大，边缘圆润保压期不固定不固定1.一般水，助焊剂也易引起组件气泡2.EVA材质异常气泡边缘多呈杉树状，中间可能存在EVA结晶保压期边缘电池片之间四周一般引起因素为层压皮过紧导致对组件得覆压不足，气泡没有被及时压出气泡单个颗粒状分布于组件外缘电池片之间的相同位置保压期全部电池片之间全部1.一般引起因素为层压皮过送导致对组件整体覆压不足，气泡没有被及时压出2.真空度不足在前期也易造成类似异常气泡颗粒状不规则的分布于组件电池片之间保压期不固定固定层压机局部温度过高，导致组件局部区域的过氧化物交联剂优先分解产生气泡气泡为群聚性颗粒状，有范围充气阶段汇流条与电池片之间不固定1.上腔充气速率过慢,导致头部的汇流条与电池片之间的气泡无法被压出2.EVA的流动性较差或者绝缘小条没有与汇流条卡齐也易产生类似气泡气泡多呈长条形抽真空互联条折弯点不固定一般引起因素为互联条折弯点过高,中间滞纳气泡,难被抽出,最终停留在折弯点附近气泡不规则,圆润抽真空互联条两侧不固定1.助焊剂或者互联条上有水，易产生气泡2.焊接时的空焊，虚焊，也会在互联条两侧出现气泡前者气泡不规则，外缘呈杉树状后者气泡有明显从互联条下溢出现象保压期不固定不固定一般原因为EVA交联不均匀,涉及层压机的温度均匀性,或者在气泡区域内存在异物,异物满足使其造成交联不均匀的条件典型的缺胶型气泡,中间颜色比周围淡保压期电池片背面的EVA不固定常见于FirstEVA返工组件中,原先那层EVA经过再次高温时出现这类现象气泡有明显从电池片下溢出现象，并且满足边缘有些形状不规则的小气泡脱层保压期组件边缘固定层压机上腔存在异物，导致组件组件层压时，区域EVA被挤出而出现脱层，背面有轻微凹凸感，或层压皮运行不稳定，保压过程中出现凸起，也易出现脱层该类脱层多集中于组件边缘，形状特殊保压期不固定固定层压机局部温度不足，EVA交联后玻璃强度不够也易出现脱层保压期不固定不固定背板或者玻璃上沾有油污类物质，也容易出现脱层呈现出玻璃压花的，一般为玻璃上有油污类物质保压期全部全部Toyo和STR搭配时也易出现该类脱层，初步分析为Toyo层间剥离强度不足层压后短边缘全部一般为温度过低和背板收缩共同作用，一定条件下背板的PET还是比较厚的组件短边缘10mm以内出现白色脱层，类似于群聚微小气泡，长边有时会有，但明显比短边轻微层压后长边缘不固定一般员工在组件过热下料后，翻转组件极容易造成该异常上腔充气不固定中间由于层压机充气速率过快，层压皮对电池片施压导致电池片碎片层压后显示电池片轻微分离，无重叠现象，电池片上裂纹线整齐下盖期不固定中间层压机在下盖过程中，皮由于老化，或者上腔存在压力，导致层压皮先着陆，对电池片施压碎片层压后显示电池片飘逸明显，重叠现象严重，裂纹线整齐碎片保压期不固定不固定由于手工焊焊接出现空焊，漏锡，锡堆等异常，在层压中，电池片受力碎裂层压后电池片轻微分析，无明显重叠，裂纹线异常，甚至出现三角状碎片保压期不固定不固定由于手工焊焊接中出现隐裂，导致层压后出现碎片层压后显示电池片轻微分离，无重叠现象，电池片上裂纹线整齐层压前短边及四角不固定一般层压前员工抬动操作不正确也易导致碎片层压后显示电池片飘逸明显，重叠现象严重，裂纹线异常，会出现多裂纹线保压期中间不固定层压机进料后下盖慢或者组件抢救时，由于组件中间EVA先熔先固，易拉碎电池片碎片数量大，不规则保压期组件头尾部不固定在对汇流条和互联条焊接时，出现互联条被强拉弯曲现象，层压后出碎片明显的互联条弯曲现象鼓包保压期全部全部相同温度下，出现保压时间过长主因为时间保压期全部全部相同时间下，温度过高也易出现鼓包主因为时间保压期不固定不固定电池片背电场或背电极印刷烧结异常，易出现浆料脱落对应位置现状特殊鼓点层压后全部全部相同温度下，保压时间过短易出现鼓点主因为温度层压后全部全部相同时间下，温度过低导致EVA交联不足，收缩明显出鼓点主因为温度保压期不固定固定上腔存在异物，或EVA凝胶残留等。
第1篇一、引言随着社会竞争的日益激烈，职场压力越来越大。
面对高强度的工作压力，如何保持良好的心态，提高抗压能力，成为许多职场人士关注的焦点。
本文将从面试的角度出发，探讨如何应对高强度工作压力，帮助求职者顺利通过面试。
二、面试抗压题目及解析1. 请谈谈你在以往的工作或学习中遇到的最大压力是什么？你是如何应对的？（1）题目解析：这道题目考察求职者的抗压能力及应对策略。
求职者可以从以下几个方面回答：①遇到的压力：描述具体的工作或学习场景，如项目截止日期临近、考试压力等。
②应对策略：阐述自己是如何应对压力的，如调整心态、制定计划、寻求帮助等。
③效果：说明应对策略的效果，如顺利完成项目、取得优异成绩等。
（2）答题技巧：在回答此题时，注意以下几点：①保持积极向上的态度，强调自己具备良好的抗压能力。
②举例具体事例，让面试官了解自己的应对策略。
③突出自己在应对压力过程中的成长与收获。
2. 请描述一次你在工作中遇到困难，但最终克服的经历。
你是如何调整自己的心态，提高工作效率的？（1）题目解析：这道题目考察求职者的抗压能力、应变能力及心态调整能力。
求职者可以从以下几个方面回答：①遇到的困难：描述具体的工作场景，如任务繁重、人际关系复杂等。
②调整心态：阐述自己是如何调整心态，保持积极向上的态度。
③提高工作效率：说明自己是如何提高工作效率，克服困难的。
（2）答题技巧：在回答此题时，注意以下几点：①突出自己的抗压能力，强调自己具备克服困难的能力。
②举例具体事例，让面试官了解自己的应变能力。
③强调自己在克服困难过程中的成长与收获。
3. 请谈谈你如何处理工作中的压力，以保持良好的工作状态？（1）题目解析：这道题目考察求职者的抗压能力及压力管理能力。
求职者可以从以下几个方面回答：①认识压力：阐述自己对压力的认识，如压力是正常的，要正确面对等。
②压力管理：说明自己是如何管理压力的，如调整作息时间、运动、寻求支持等。
③保持良好状态：阐述自己是如何保持良好工作状态的，如合理安排工作、积极沟通等。

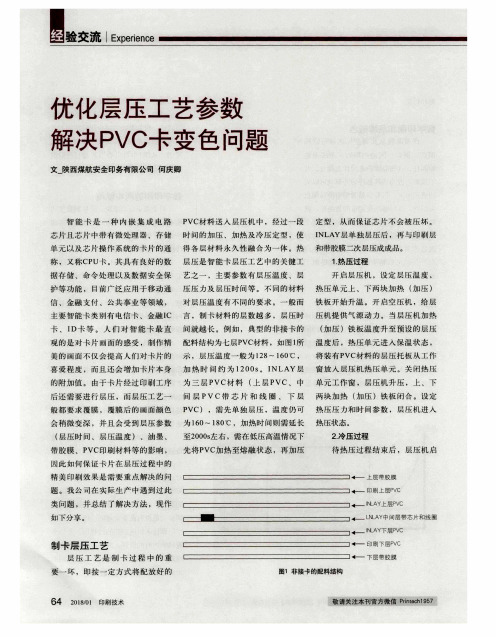

一、层压概念（什么叫层压）
通过物理作用和化学作用使多层物体粘合在一起，成为有机的整体。
例如：层压的胶合板、木屑板、PVC卡体、纸质卡体等。
二、PVC卡体层压的目的及作用：
1、使多层结构的卡体粘合为整体；
2、将覆合的面膜及涂布的光油层与片材粘连在一起，保护卡体正、背面印刷图文；
3、对卡体的表面实施亮光和哑光、半哑光效果处理，使卡体版面印刷图文更加清澈明亮、色调明快、赋予美感。
4、使卡体表面具有光洁、滑爽的手感同时，具有耐划伤、不分层、不脱膜、经久耐用的性能。
5、使卡全分别具有表面个性化加工所需的各种质量特性：
（1）如充值卡须具有热转印码、喷吗、激光码、热转印覆膜、烫印膜、贴膜等生产适性。
（2）智能卡须具有铣槽、封装、冲卡热转印码、激光码等生产适性。
（3）银行信用卡须具有打凸码、烫金、烫印全息箔、烫印丝印签名条等生产适性。
三PVC卡体层压机理：
采用层压设备热压单元电导热或油导加热方式，由上、下两块加热（加压）铁板，分别通过托盘上、下衬垫由表及里向层压的PVC片材、面料传递温度和压力：由于衬垫钢板和PVC片材、面料是遂渐受温和多层卡体的松泡性，在不同的时间分布点上其受温、受压程度是不同的：当PVC片材、面膜、光油以及墨层达到材料的软化点时，相互之间产生一定的渗融，加上水基层压油的胶粘胶的作用使之产生粘合。
这时，正确的热压设定时间应终止热压；取出后转达到冷压单元；经受热、受压有一定粘附的卡体转入冷压单元之后，在继续加压（压力须比热压增加1-2Mpa）的同时，采用循环水冷却降温，从而达到所压的卡体固化定型的目的。
一．.电池片虚焊原因：1）焊接温度不够，镀锡铜带还没有充分融化2）焊接速度不均匀，局部过快3）烙铁头温度不稳定4）烙铁头部磨损，不平滑5）焊带表面氧化，不易与银电极焊接上6）焊带弯曲、扭曲7）电池片在空气中暴露时间过长，银电极表面硫化解决对策：1）适当提高电烙铁温度2）熟练操作，确保焊接速度均匀3）检测烙铁头，如若磨损严重，应及时更换4）使用助焊剂浸润互联条，或是在电池片银电极部位适当涂敷助焊剂5）将焊带捋平6）焊带弯曲、扭曲二．层压气泡原因：1）层压机真空泵不能抽到完全真空2）EV A膜厚薄不均匀，也可能会导致气泡3）由于热板温度过热，或是加热时间过长，导致EV A分解气化4）过期的EV A使用，也容易产生气泡5）内部有液体，加热时蒸发形成气泡2）真空泵抽真空速度太慢，导致EV A过早熔化，内部气泡不好再抽出来了解决对策：1）维修泵，确保真空泵能够完全抽成真空2）更改热板温度参数，确保温度不会过热3）更改真空泵抽真空速率，确保在EV A熔化前完全抽成真空4）确定使用在保质期内的EV A 5）不得使用厚薄不均匀的EV A6）将内部清理干净，确保不会产生由于液体气化产生的气泡。
三．碎片原因：1）焊带焊接时在电池片尾部受力，因此该部位很容易碎片2）在层叠工序，由于要拧住焊带来排布位置，所以会出现局部受力过大的问题，这也是电池片电极尾部容易碎片的原因3）层叠过程中电池片反复受力，也容易照成碎片4）由于电池片硅片都有晶向，所以电池片很容易在45度方面出现裂纹5）由于层压压力不均匀，或是在加压力时EV A没有充分熔化，此时也容易出线碎片6）充气速度过快，导致电池片容易碎片或是隐裂解决对策：1）改进硅片质量，确保硅片具有相应的强度，并且本身没有隐裂2）更改真空泵抽真空速率，确保在给层压件增加压力前EV A充分软化3）电池片片焊操作确保手法均匀，不会出现局部用力过大4）采用相应方法，确保有隐裂的电池片及时选出来四．电池片移位原因：1）电池片间无透明胶带固定2）层压过程中组件整体移位3）由于压力影响，EV A被挤出，导致汇流条间距变大4）EV A流动性太大5）层压压力值太大解决对策：1）电池片之间在适当位置使用胶带固定2）使用EV A流动性偏小的EV A，避免整体移位3）控制层压压力值，不得太大五．杂质原因：1）烙铁头上的焊锡没有清理干净，导致锡渣掉落在组件中2）车间洁净度不够，有昆虫飞进车间3）员工劳保用品没有配戴完好，导致有毛发掉入组件中解决对策：1）定时清理烙铁头，确保没有锡渣堆积2）车间内保持正风压，保证飞虫等不会进入车间3）员工劳保用品应配戴完整六．焊接不良原因：1）员工焊接手法不准，导致焊带和银电极没能完全的对应上2）如若是自动焊接设备焊接的话，那就是因为设备没有调试好3）焊花是由于在背面电极焊接的过程中，对正面焊带也造成了热冲击，导致正面焊带粘贴在串焊模板上产生焊花解决对策：1）熟练操作，确保焊带与银电极完全对齐2）如若是自动焊接机，则应调试好后再投产3）在串焊模板上，电池片银电极对应的位置开一定深度的槽，避免焊带与串焊模板接触产生焊花七．背板问题原因：1）背板凹坑是因为层压机内部有异物，层压过程中压下来导致背板凹坑2）背板鼓包是由于组件内部EV A受热分解气化，导致产生鼓包解决对策：1）清理层压机，特别是气囊和高温布2）调整层压的参数，包括降低温度和减少层压时间3）如若还是有鼓包，则应检测EV A是否在保证期以内，以及这批EV A原材料的性能八．型材问题原因：1）型材在运输过程中收到碰伤2）型材表面没有塑料保护膜3）型材鼓包、起皮是由于表面处理不好导致的4）型材颜色不均匀是由于边框在不同批次的氧化池里面表面处理，而其颜色又不太一致所导致的解决对策：1）在工厂内减少搬运环节，避免缺陷的产生2）表面鼓包、起皮的边框不能使用3）对于颜色不一致的边框要求供应商做挑选，确保一个批次的边框颜色基本保持一致组件在封装加工过程中，可能会出线各种各样的问题。
