作品研究报告基于51单片机的倒车雷达设计一、引言倒车雷达（Parking Distance Control）是汽车泊车或者车时的安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车、倒车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶的安全性。
目前市场上中低档汽车上装备的倒车雷达探测距离最大一般只有1.5米左右，且报警系统只是采用简单的“滴滴”声。
只有稍微高档的倒车雷达才会显示距离或简单的语音提示。
考虑到实际情况，本设计从成本考虑，在实现倒车雷达的基本功能同时，综合了液晶显示（1602）、光报警（发光二极管）、声音报警（蜂鸣器）和语音提示（ISD1800）。
二、系统概述系统采用超声波进行测距，软件设计中在50ms中断中发射超声波，超声波接收端连接到P3.2，当接收到返回的超声波时便会触发中断。
用1602实时显示距离，当距离小于指定范围时，通过液晶显示提示信息，语音提醒及用不同灯显示不同的距离。
三、硬件设计（1）测距模块超声波发射模块软件产生40kHz的超声波信号，通过输出引脚输入至驱动器，经驱动器驱动后推动探头产生超声波，40kHz的超声波是利用555时基电路振荡产生。
超声波接收模块超声波接收器包括超声波接收探头、信号放大电路及波形变换电路三部分。
超声波探头必须采用与发射探头对应的型号。
为减少负电源的使用，放大电路采用单电源供电，信号放大和变换采用了一片LM324通用运算放大器，前三级为放大器设计，后一级为比较器设计。
测距模块时序分析（2）液晶显示模块采用1602液晶，设置为16×2模式，第一行实时显示所测的距离，当出现危险情况时第二行显示提示信息。
（3）语音模块美国ISD公司的一种单片8～20秒单段语音录放电路ISD1800，它的基本结构与ISD1110、1420完全相同，采用CMOS 技术，内含振荡器，话筒前置放大，自动增益控制，防混淆滤波器，扬声器驱动及FLASH阵列。
摘要近年来，我国的汽车数量正逐年增加，在公路、街道、停车场、车库等拥挤、狭窄的地方倒车时，驾驶员既要前瞻，又要后顾，稍微不小心就会发生追尾事故。
因此，增加汽车的后视能力，研制汽车后部探测障碍物的倒车雷达便成为近些年来的研究热点。
为此，设计了以单片机为核心，利用超声波实现无接触测距的倒车雷达系统。
工作时，超声波发射器不断发射出一系列连续脉冲，给测量逻辑电路提供一个短脉冲。
最后由信号处理装置对接收的信号依据时间差进行处理，自动计算出车与障碍物之间的距离。
目前，国内外一般的超声波测距仪，其理想的测量距离为0.5m～5m，因此大都用于汽车倒车雷达等近距离测距中。
设计根据声波在空气中传播反射原理，并且也介绍了基于STC89C52单片机的超声波测距器。
该设计由超声波模块HC-SR04、LED显示电路、键盘控制电路以及报警模块等部分组成，在探测范围内数码管显示出汽车与障碍物的距离，当距离小于所设计的安全距离时，蜂鸣报警器发出报警声，辅助驾驶人员能够安全倒车驾驶。
关键词：超声波；测距；STC89C52；HC-SR04；倒车雷达AbstractIn recent years, the number of cars in China is increasing year by year. On highways, streets, parking lot, garage and other crowded, narrow place when reversing, the driver should be forward-looking, want to look back again, a bit not careful collision occurs. Therefore. Increase the car rear view ability, detect obstacles of developing the back of my car reversing radar has become a hot research topic in recent years. Therefore, designed with the single chip processor as the core, the use of ultrasound to realize non-contact ranging reverse radar system. Work, ultrasonic transmitter continuously emit a series of consecutive pulse,For logic circuit provides a short pulse measurement. , the ideal measuring distance of 0.5 m ~ 5 m, so mostly used in the close distance such as car reversing radar. Design according to the principle of the reflected sound waves in the air, and also introduces the ultrasonic range finder based on STC89C52 single-chip microcomputer. The design by the ultrasonic transmitting, LED detailed introduces the ranging system hardware composition. Ultrasonic receiving circuit using HC - SR04 transceiver discrete integrated ultrasonic probe, the module consists of ultrasonic emitter, receiver and control circuit.KEY WORD:Ultrasonic；Measure distance；STC89C52；HC-SR04；Reversing radar目录摘要 (I)Abstract (II)目录 .............................................................................. I II 第1章绪论.. (1)1.1 项目研究背景 (1)1.2 目前国内倒车雷达的发展现状 (2)1.3 项目研究内容与方法 (4)第2章总体设计方案及论证 (5)2.1 系统的总体框图 (5)2.2 各模块的功能 (6)第3 章超声波测距原理 (7)3.1 超声波测试分析 (7)3.2超声波测距模块 (9)第4章硬件实现及单元电路设计 (133)4.1 单片机STC89C52RC (133)4.2 主控制模块设计 (166)4.3 时钟电路的设计 (19)4.4 复位电路的设计 (18)4.5 显示电路的设计 (19)4.6声音报警电路的设计 (20)4.7 键盘模块设计 (21)4.8 电源设计 (22)第5章系统的软件设计 (23)5.1 系统的主程序设计 (23)5.2 中断处理程序 (25)5.3 显示子程序 (28)5.4 距离计算子程序 (29)第6章总结和展望 (29)6.1 总结 (299)6.2 展望 (300)致谢 (311)参考文献 (322)附件1： (333)PCB图、代码及实物图 (306)附件2 (43)中英文翻译 (43)第1章绪论倒车雷达又称泊车辅助系统，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高了驾驶的安全性。
基于MSP430单片机的倒车雷达设计摘要随着我国汽车产业的告诉发展，尤其是近两三年我国开始进入私家车时代，汽车电子产业成了新的增长点，汽车电子产品的高利润和市场广阔性备受商家关注，印象和防盗器就是明证。
近两年来，倒车雷达成了商家的电子新爱，众多生产防盗器的厂家纷纷涉足倒车雷达。
倒车雷达全称为“倒车防撞雷达”，是汽车泊车安全辅助装置，能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和启动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除视野的死角和视线模糊的缺陷。
本文详细介绍了一种基于MSP430单片机的超声波脉冲测距预警倒车雷达系统。
该系统以空气中超声波的传播速度为确定条件，利用反射超声波测量待测距离。
并且描述了系统研制的理论基础，超声波传感器等部分的电路设计以及使用了性能优良的单片机对系统起到了积极的作用。
论文概述了超声波检测的发展及原理，介绍了超声波传感器的原理以及特性，并且在在此基础上提出了系统的总体构成。
针对测距系统发射、接受、检测、多路控制、显示部分的总体设计方案进行了论证。
关键词：倒车雷达；MSP430单片机；超声波测距。
The Design of Car Parking Sensor Based on MSP430 ChipAbstractWith the development of China's automobile industry to tell, especially in the past two or three years entered the private car of the era, automotive electronics industry has become a new growth point, automobile electronic products and market a broad high-margin business of much attention, impressions, and anti-theft device is proof. The past two years, reversing radar became the new love of electronic business, many manufacturers have produced anti-theft device involved reversing radar.Parking sensor is called "reverse collision avoidance radar," is secure car parking assist device, capable of voice or a more intuitive display of obstacles around the situation told the driver to lift the driver start the vehicle parking and access around, problems arising and to help the driver dead livestock and blurred vision defects.This paper describes the MSP430 microcontroller based ultrasonic pulse ranging reversing early-warning radar system. The system is the propagation velocity of ultrasonic wave in the air to determine the conditions under test using reflected ultrasonic distance measurement. And describes the theoretical basis of system development, ultrasonic sensors and other parts of the circuit design and the use of the excellent performance of the SCM system has played a positive role.Paper outlines the development of ultrasonic testing and the principle, introduced the principle and the characteristics of ultrasonic sensors, and on this basis, the overall composition of the proposed system. Ranging system for launch, receive, test, multiple control, showing part of the overall design were demonstrated.Keywords ：reversing radar; MSP430 microcontroller; Ultrasonic Ranging目录摘要 (1)Abstract (3)目录 (4)1. 绪论 (1)1.1 引言 (1)1.2 课题背景及意义 (1)1.3 国内外倒车雷达的发展现状 (2)1.4 倒车雷达的发展趋势 (3)1.5 论文主要研究内容 (4)2. 倒车雷达的相关技术 (5)2.1 超声波介绍 (5)2.2 超声波传感器 (6)2.2.1 超声波传感器结构 (6)2.2.2 工作程式 (8)2.2.3 系统构成 (8)2.3 系统测距原理 (9)3. 系统的硬件设计 (11)3.1 硬件结构 (11)3.2 MSP430单片机 (11)3.3 系统的硬件电路设计 (12)3.3.1 主控制器选择及硬件组成 (12)3.3.2 电源电路 (12)3.3.3 复位电路 (13)3.3.4 时钟电路 (14)3.3.5 存储器电路设计 (15)3.4 超声波换能器电路设计 (16)3.4.1 倒车雷达总体结构 (16)3.4.2 超声波发射信号 (16)3.4.3 超声波接收电路 (17)3.4.4 显示电路与报警提示设计 (18)3.4.5 MSP430单片机介绍 (19)4. 系统软件设计 (21)4.1 软件设计总体思路 (21)4.1.1 总体思路 (21)4.1.2 需要完成的任务 (22)4.2 图像视频的采集与播放 (22)4.2.1 USB摄像头的组成 (22)4.2.2 LCD显示的程序设计 (23)4.3 超声波发射和接受部分软件 (25)5. 总结 (29)参考文献 (32)致谢 (34)1. 绪论1.1 引言超声波雷达又称泊车辅助系统，是一种利用超声波原理，由装载于车尾保险杠上的探头发送超生波撞击障碍物后，反射此声波探头，从而计算出车体与障碍物之间的距离。
摘要随着我国经济飞速发张，越来越多的人拥有了自己的汽车，同时有泊车和倒车所引发的事故月越来越多。
这些事故常常给驾驶人员带来许多麻烦，因此，有助于驾驶员泊车和倒车的倒车雷达应用而生。
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，是汽车泊车安全辅助装置，能以声音或者能以直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除视野死角和实现模糊地缺陷。
本文介绍了以AT89C2051单片机位核心的一种低成本，高精度，微型化，并有数字显示和声光报警功能的倒车雷达系统，该倒车雷达根据超声波测距原理研制，采用温度补偿技术，开机自检技术和优化的软硬件技术，将测得的结果送至数码管显示，同时进行三级声光报警。
驾驶员只需坐在驾驶室就能做到心里有数，极大地提高了泊车和倒车时的安全和效率。
关键字：单片机；汽车；超声波；测距AbstractWith the rapid development of economy of our country,more people have owned their cars,at the same time, more and more accidents occur because of paring and reversing.These accidents often bring many troubles to drivers. Therefore, the car reserving aid system which can help drivers parking is invented. The car reserving aid system is also called”parking auxiliary unit”,it is the automobile safe parking auxiliary unit, which can use sound or a more direct demonstration to show the driver the obstacle situation around.thus relieve the difficulty of looking ahead and driver to eliminate the dead angle of the field of vision and the flaw of signt.This paper introduces a low cost, high-accuracy, micro-miniaturization, digital display and acousto-optics alarm intelligent parking radar that based on MCU AT89C2051.The back-draft radar develops on the basis of ultrasonic ranging principle. It uses the temperature compensation technology, the opening machine self-checking technology and the optimized software and hardware technology, the result obtained will be delivered to the digital tube and showed. At the same time, the three levels of acousto-optics alarm will work. The driver only has to sit in the cab and can know fairly well. Thus the driving security and efficiency enhance enormously.Key words: MCU；Automobile ；Ultrasonic ；Distance- measurement目录第1章绪论 (1)1.1汽车倒车自动测距系统概述 (1)1.1.1 课题背景 (1)1.1.2 研究现状 (1)1.1.3 主要研究问题 (2)第2章汽车倒车自动测距系统的组成 (3)2.1汽车倒车自动测距系统原理框图 (3)2.2汽车倒车自动测距系统的工作原理 (3)2.2.1 超声波测距的基本原理 (3)2.2.2 汽车倒车自动测距系统总电路图 (5)第3章整体设计 (6)3.1汽车倒车自动测距系统的设计要求 (6)3.1.1 设计要求 (6)3.1.2 设计方案的确定 (6)3.2汽车倒车自动测距系统的硬件设计 (6)3.2.1 超声波发送器的设计 (7)3.2.2 超声波接收器的设计 (7)3.2.3 基于DS18B20的温度测量电路 (9)3.2.4 基于P89LPC932的主机电路设计 (9)3.2.5 基于MAX7219的显示驱动电路设计 (10)3.3汽车倒车自动测距系统的软件设计 (11)3.3.1 汽车倒车自动测距系统的软件规划 (11)3.3.2 DS18B20的接口程序设计 (12)3.3.3 显示程序设计 (16)3.3.4 距离计算及其程序实现 (19)3.3.5 主程序与P89LPC932的初始化程序 (22)结论 (27)参考文献 (28)致谢 (29)附录1 (30)附录2 (32)第1章绪论1.1 汽车倒车自动测距系统概述1.1.1 课题背景随着我国汽车产业的高速发展，尤其是近几年来，我国开始进入私家车时代，汽车的数量逐年增加，造成公路、街道、停车场、车库等越来越拥挤。
毕业设计--汽车倒车雷达系统的设计汽车倒车雷达系统的设计与实现引言随着中国经济的持续增长和汽车价格的持续下降，越来越多的家庭拥有了私家车。
在享受汽车给人们带来便利的同时，由于倒车而产生的问题也日益突出。
据初步调查统计，15,的汽车事故是由汽车倒车“后视”不良造成的。
早期的倒车防撞仪可以测试车后一定距离范围的障碍物从而发出警报，后来发展到根据距离分段报警。
随着人们对汽车驾驶辅助系统易用性要求的提高，对汽车倒车雷达的要求也越来越高。
本文设计的基于单片机AT89C51的倒车雷达，采用美国DAL-LAS半导体公司生产的DS18B20单总线型数字温度传感器进行温度补偿提高了测距精度，采用OC-MJ12232C_3液晶显示模块对车距进行实时显示和ISD4004语音芯片实现了倒车雷达语音报警的功能，并可以根据距离的不同做出不同的语音提示。
由于采用了超声波专用集成电路芯片LM1812，有效地提高了系统的可靠性和稳定性。
1 超声波测距原理超声传感器是一种将其他形式的能转变为所需频率的超声能或是把超声能转变为同频率的其他形式的能的器件。
超声波测距原理是利用单片机在超声波传感器发射超声波的同时单片机的T0计数器开始计数，当检测到回波信号后单片机的T0计数器停止计数。
测得的时间和声速相乘就可以得到超声波往返过程中走过的路程，所以所测距离S为声波传输距离的一半:S=Ct,2式中:S为超声波发射点与被测障碍物之间的距离;C为声波在介质中的传输速率;t为超声波发射到超声波返回的时间间隔。
声波在空气中传输速率为:式中:T为绝对温度;C0=331(45 m,s。
采用单片机脉冲计数的方法，可精确测出t的值。
假设单片机的机器周期为T 机，则有t=NT机，则测得的距离为:2 系统硬件电路设计2(1 系统结构系统框图如图1所示。
该系统由单片机控制电路、超声波发射与接收电路、温度补偿电路、LCD显示电路以及语音报警电路等几部分组成。
单片机AT89C51是整个系统的核心部件，协调各部分电路的工作。

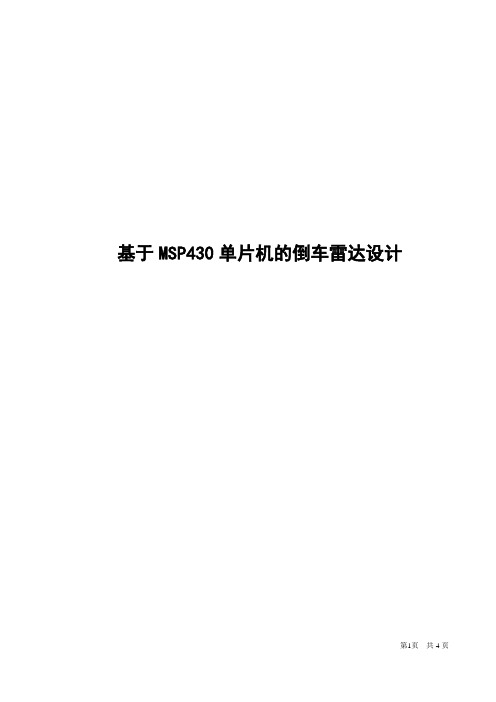

基于MSP430单片机的倒车雷达设计
超声波雷达又称泊车辅助系统，是一种利用超声波原理，由装载于车尾保
险杠上的探头发送超生波撞击障碍物后，反射此声波探头，从而计算出车体与障碍物之间的距离。
倒车雷达主要由三部分组成：
感应器（探头），主机，显示设备。
感应器发出和接收超声波信号，然后将
得到的信号传输到主机里面的电脑进行分析，再通过显示设备显示出来。
随着
人们对汽车驾驶辅助系统易用性要求的提高，以及单片机价格不断下降和汽车
电子系统网络化发展的要求，新型的倒车雷达都是以单片机为核心的智能测距
传感系统。
本文介绍了一种基于MSP430 单片机的超声波倒车雷达监测报警系统。
1 系统的硬件设计
本倒车雷达主要用来显示汽车后面的情景，测量和障碍物之间的距离。
整个
设计主要由MSP430 单片机、超声波发生模块、超声波接受模块、视频采集模块、LCD 显示模块以及语音报警模块组成。
单片机外围扩展一系列功能模块如LCD、USB 接口等，USB 主机接口连接摄像头模块采集视频图像信息系统，结合ARM 处理器实现视频/图像的采集、压缩，并将采集后的数据发送到接收端，并通过LCD 显示出来。
1.1 倒车雷达总体结构
倒车雷达的设计由五部分组成：超声波发生模块、超声波接受模块、摄像头
视频采集系统、LCD 显示模块、语音报警系统，其总体体系结构见图1.1.
图1.1 系统的总体设计
各模块完成的具体任务如下：
1.1.1 测距系统：由超声波发生模块、超声波接受模块、单片机控制系统组。
毕业设计(论文)题目：基于单片机的汽车倒车雷达系统设计班级： 10211学号： 10姓名：指导老师：成都工业学院二○一三年五月摘要随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。
