2020届九年级中考物理大复习专题专测：光学作图

2020年人教版初中物理光学作图题复习题1. (1)光与平面镜成30°角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小．(2)画出图2物体AB在平面镜M中所成的像．【答案】解：(1)先过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，入射光线与平面镜的夹角为30°，所以入射角为90°−30°=60°，故反射角也为60°.如图所示：(2)由平面镜成像，像物关于平面镜对称，分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体的像．如图所示：【解析】(1)光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角．入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．(2)平面镜成像的特点是：像与物大小相等、到平面镜的距离相等、连线与镜面垂直、左右互换，即像、物关于平面镜对称；分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即可．(1)在用光的反射定律作图时，注意一些技巧：反射角等于入射角、法线垂直反射面、法线为入射光线和反射光线的角平分线等；(2)根据平面镜成像特点作图，根据像物关于平面镜对称，只要作出物体对应的端点，连接即为像．要严格按要求做．2.图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A，请作出这条入射光线．【答案】解：先通过平面镜作出发光点S的对称点S′，连接S′A交平面镜于点O，OA为反射光线，SO为入射光线，如图所示：【解析】可根据反射光线反向延长通过像点和像点与发光点关于平面镜对称，作出反射光线并完成光路图．此题还可以根据光的反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角完成光路图．3.如图所示，完成下面的光路图。

【答案】【解析】【分析】本题考查凸透镜和凹透镜光路的作图，分析清楚入射、折射光线的特点，要牢记三条特殊光线，属于常见题型。

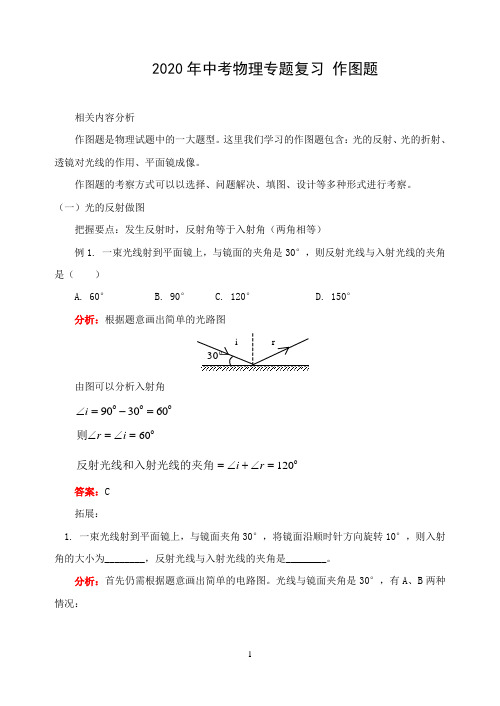

2020年中考物理专题复习作图题相关内容分析作图题是物理试题中的一大题型。

这里我们学习的作图题包含：光的反射、光的折射、透镜对光线的作用、平面镜成像。

作图题的考察方式可以以选择、问题解决、填图、设计等多种形式进行考察。

（一）光的反射做图把握要点：发生反射时，反射角等于入射角（两角相等）例1. 一束光线射到平面镜上，与镜面的夹角是30°，则反射光线与入射光线的夹角是（）A. 60°B. 90°C. 120°D. 150°分析：根据题意画出简单的光路图由图可以分析入射角i903060r i60则i r120反射光线和入射光线的夹角答案：C拓展：1. 一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。

分析：首先仍需根据题意画出简单的电路图。

光线与镜面夹角是30°，有A、B两种情况：A BA中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1，就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。

B中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50°，反射光线与入射光线夹角是100°。

答案：70°或50°140°或100°2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。

答案：50°或70°100°或140°例2. 请你确定图中平面镜的位置分析：图中明确了反射光线和入射光线，即明确了反射光线和入射光线的夹角。

由于22r i r i反射光线与入射光线的夹角所以，此夹角的角平分线恰好是法线所在位置。

专题四作图题作图题类型一光学作图题命题点1光的反射和折射作图1．(2020·金沙县校级模拟)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射。

请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。

2．如图所示，一条光线从透明玻璃砖的一面垂直入射，玻璃砖的截面为等腰三角形，顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。

3．(2020·黔西南州中考)如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。

画出人眼看到硬币的光路图。

命题点2平面镜成像作图4．(2020·遵义二模)如图所示，请在图中作出AB在平面镜中的像A′B′。

5．画出图中点光源S发出的光线经平面镜反射后过P点的光路。

命题点3透镜三条特殊光线作图6．(2020·织金县期末)如图所示，请画出入射光线a、b、c经过透镜后的折射光线。

7．(2020·眉山中考)如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S′。

8．(2020·丹东中考)如图，凹透镜与凸透镜的主光轴平行且凸透镜的主光轴与水面重合，凹透镜的虚焦点为F1，凸透镜的焦点为F2，一条光线(该光线的延长线过凹透镜的虚焦点F1)经凹透镜折射后射向凸透镜，后经凸透镜折射后最终射入水中，请画出此过程的光路图。

类型二力学作图题命题点1力的示意图9．(2020·无锡中考)如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

10.(2020·安顺中考)如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

(O 点为力的作用点)命题点2杠杆与滑轮作图11．(2020·重庆中考A卷)如图，力F作用在杠杆的A端，画出它的力臂l。

中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。

8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。

光学作图题（平面镜和反射）精选练习1．如图所示，一束光与平面镜成45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

2．如图所示，已知两条反射光线，根据成像原理作出点光源S的位置．3．某同学在探究“平面镜成像的特点”的实验中，选用了两支同样的蜡烛，玻璃板等器材。

（1）实验时，取一支点燃的蜡烛A作为研究对象，另一支蜡烛B的作用是______；某同学发现看到蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度。

他这样做______（填“能”或“不能”）使看到的像更清晰。

（2）请在图中画出一条眼睛能看到蜡烛S点的像S′的光路图。

4．如图所示，是一光源S发出的光，经平面镜反射后的两条反射光线．请在图上确定光源S的位置，并完成光路图．5．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜。

6．如图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。

7．只给你三角尺，请你在图中画出点光源S 在平面镜中所成的像和S 发出的经镜面反射且过P 点的光线。

8．如图所示，一块平面镜置于O 处，恰能使光线AO 被平面镜反射后照亮墙壁上的B 点，请用作图的方法确定平面镜的位置。

井口9．某人站在木架上，眼睛P正下方的地面有一光源S，眼睛到地面的高度为3m。

现在人面前2m处竖直立一块平面镜MN，如图所示。

通过平面镜成像特点，作图求出光源S发出的光经平面镜反射到达人眼所走过的路程是＿＿＿＿m。

10．如图所示，在练功房里，小静同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经平面镜反射后进入人眼A点的光路图。

11．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．12．如图所示，墙壁上的平面镜前立有一硬杆．（1）画出杆顶A点在平面镜中的像．（2）若杆在2s内右移1m，杆移动的速度是_____m/s．杆的像相对镜向右还是向左移动？_____________移动时，杆的像大小会变大，变小还是不变？_______________13．为了探究光的反射规律，小明进行了如图所示的实验（1）请在图中作出反射光线，并标出反射角大小。

【答案】【解析】入射点为O，先过入射点O画出法线，折射光线和入射光线分居于法线两侧，则AO为入射光线、OC为折射光线，OB为反射光线，反射角为β，如图所示：点拨：先过入射点画出法线，根据折射光线和入射光线的关系确定入射、折射光线，进而确定反射光线，得出反射角和入射角。

考向：考查反射光路图及反射现象的应用。

【变式训练】1．在图中画出入射光线AO经平面镜后的反射光线，并标明反射角的度数。

【答案】【解析】先过O点作法线，入射光线与镜面的夹角为40°，则入射角为90°﹣40°＝50°；由光的反射定律可知，反射角也为50°；根据反射光线、入射光线分居法线两侧，在法线右侧画出反射光线，并标出反射角及其度数，如图所示：2．如图，自行车尾灯是保证夜间行驶安全的重要装置。

其内部由许多相互垂直的小平面镜构成，这样可以保证将射向尾灯的光原路反射回去。

图乙为其两个小平面镜的简化示意图，平面镜A和B相互垂直，一束光与平面镜A成30°角射向平面镜A，请画出入射光线经过这两个平面镜的光路图，并标出在平面镜B上发生反射时的反射角及度数大小。

【答案】【解析】过入射点垂直反射面作出法线，再根据反射角等于入射角作出反射光线，注意反射光线到达上面的反射面再次进行反射，而且最后的反射光线与原入射光线平行，法线要用虚线，如图：热点知识二：平面镜成像成像特点等大，等距，垂直，虚像，对称。

即：①像与物大小相等；②像与物到镜面的距离相等；③像与物的连线与镜面垂直；④物体在平面镜里所成的像是虚像（正立的、等大的）；⑤像与物关于镜面对称成像原理光的反射定律命题热点二平面镜成像【典例2】完成图中小莉通过平面镜观察白己脚后跟A点时的光路图【答案】【解析】先作脚后跟A点关于镜面的对称点A′，即为A点的像点；再连接像点和眼睛B点与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示。

光学作图题（折射和透镜）精选练习1．一束光线从空气斜射到平静的水面上，请在图中画出该入射光线的折射光线大致方向。

2．画出下面两条光线通过凸透镜后的折射光路。

3．如图所示，一束光从空气斜射到玻璃砖上，请画出玻璃内的折射光线（大致方向）．4．如图所示为一束射向棱镜的红色光线，画出这束光进入棱镜和离开棱镜后的光路图。

（注意标出法线）光屏A5．请在下图方框中画出合适的透镜。

6．有一种玻璃制成的正方体玩具，内有光源S，摇动玩具就能看见其发光。

图中画出了玻璃中的两条入射光线，请画出空气中对应的两条折射光线。

7．如图所示，是一束从水中斜射入空气中的光线，请在图中画出它的反射光线和大致的折射光线方向；并标出折射角α。

8．请在图中，作出光线由空气斜射到玻璃表面时的反射光线和大致的折射光线。

9．请根据凹透镜对光线的作用完成光路。

10．下图A 给出物体及像的位置，请在图中画出凸透镜及其焦点F 的大致位置。

11．根据近视眼的成因及矫正方法在下图所示的虚线框内画出矫正所需的透镜。

12．如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O 为入射点．13．如图，从水下射出的一束光线在水面发生折射后射向水面上方光滑的墙壁，又在墙壁上发生了反射。

请作出折射光线的大致方向和经墙壁反射后的甲乙FFO反射光线。

14．如图，请作出凸透镜的入射光线和进入水中的折射光线。

15．请在图中画出光线AO的折射光线和BC的入射光线．答案1．一束光线从空气斜射到平静的水面上，请在图中画出该入射光线的折射光线大致方向。

水答案：2．画出下面两条光线通过凸透镜后的折射光路。

答案：3．如图所示，一束光从空气斜射到玻璃砖上，请画出玻璃内的折射光线（大致方向）．答案：4．如图所示为一束射向棱镜的红色光线，画出这束光进入棱镜和离开棱镜后的光路图。

（注意标出法线）答案：5．请在下图方框中画出合适的透镜。

2020年中考物理真题集锦——专题三：光学作图1.（2020营口，23）如图所示，水平放置的凹透镜，F是它的焦点，光线a经回透镜折射后，再经平面镜反射，以图示的角度射到竖直放置的屏幕上。

请在图中确定平面镜的位置，完成光路图并标出经平面镜反射时反射角的大小。

2．（2020眉山，1819）如图所示，探究凸透镜成像时，F是凸透镜的焦点，S是蜡烛火焰上的一点，试作出S的像S'。

3．（2020娄底，19）如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。

4．（2020无锡，23）请在图中画出木棒AB在平面镜中所成的像。

5.（2020雅安，18）请在图中，画出入射光线AO的反射光线并标出反射角的度数。

6.（2020泰州，22）如图甲所示，完成图中光路__________；7.（2020聊城，19）一束光从水斜射入空气中，其折射光线如图所示，请在图中作出此光线的人射光线（注意标出法线）。

8.（2020宿迁，17）作出图中物体AB在平面镜中的像A′B′。

9.（2020西宁，18）如图所示，请将光路图补充完整。

10.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。

（保留必要的作图痕迹）11.（2020鄂尔多斯，18）如图是投影仪的简化结构图。

请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。

12.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。

13.（2020郴州，25）画出经过凹透镜后的折射光线。

14.（2020毕节，15）如图，一束光线竖直向上射向平面镜，经反射后又射向透镜，请完成光路图____。

专题26-光学作图题1、如图所示，画出物体AB在平面镜中的像A′B′。

点看到一光点照向镜面，在地面上P2、如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S斑，请用平面镜成像特点完成光路图。

AO在平面镜中的像，并画出入射光线AB一束由A发出的光射到平面镜表面O点，画出物体、3如图所示，的反射光线。

”“4。

请在答题卡指定位（如图）取大镜高悬，置水盆于下，则见四邻矣。

、汉代的《淮南万毕术》中记载：“”的位置。

置，通过作图确定大镜发出的一条光线经平面镜反射后恰好经SS′为遮光板，、如图所示，5ABS是点光源在平面镜中所成的像，。

F过凸透镜左侧焦点．请画出：S的位置；（1）光源的入射光线；）光线（2EF经凸透镜后的出射光线。

3）光线EF （中所成的像。

在平面镜MN6、请在图中画出三角形ABC点处。

请作出这条O如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的7.入射光线并完成光路图。

、如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所8通过B点）（上方避免干扰司机视线，成的像，成在司机前面斜保证驾驶安全。

请你在图乙中画出司机眼睛点）的像的光路图。

A看到车内装饰物（MN挡风玻璃．点处。

请你作出这条P如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的9、入射光线并完成光路图。

的反射光线和该入射光线在水BOAOOA′是入射光线的折射光线，请在图中画出入射光线，10、如图所示中的折射光线的大致方向。

光线发、11平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，点既是图示凸透F散，发散光线的向向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。

如图，镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

12、根据入射光线和折射光线，请在图中虚线框内画出适当类型的透镜。
