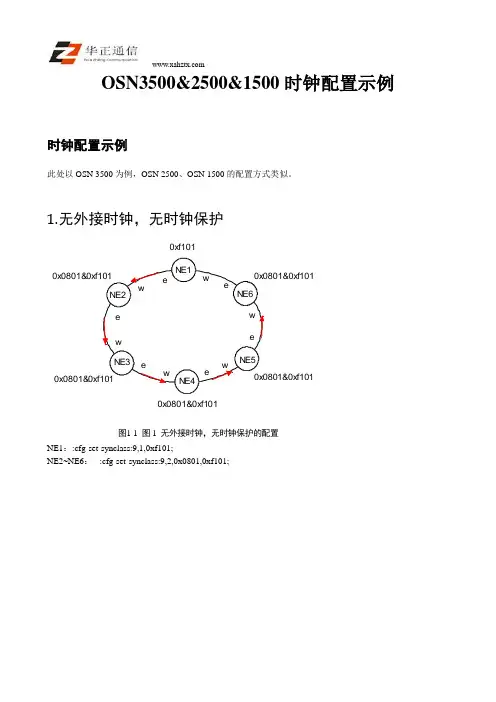

华为OSN1500设备网元时钟源的配置
华为OSN1500设备在配置业务之前，必须配置网元的时钟源并指定其优先级别，以保证网络中所有网元能够建立合理的时钟跟踪关系。
如需实现时钟保护，至少需要为网元配置两路时钟跟踪源。
通常情况下，不使用支路时钟作为设备的时钟源。
华为OSN1500设备完成所有网元的时钟源设置后，请重新查询全网的时钟跟踪状态。
具体操作步骤如下:
在华为OSN1500设备网元管理器中选择网元，在功能树中选择“配置> 时钟> 物理层时钟> 时钟源优先级表”。
单击“查询”查询已有的时钟源。
单击“新建”。
在弹出的“增加时钟源”对话框中选择新时钟源，单击“确定”。
可选：如果选择了外部时钟源，需要根据外部时钟信号的类型选择“外部时钟源模式”。
对于2Mbit/s时钟，还需指定传递时钟质量信息的“同步状态字节”。
选中时钟源，单击上或下调整其优先级，排在最上方的时钟源作为网元的首选时钟。
说明：内部时钟源因为精度较低，只能拥有最低的优先级。
单击“应用”。
在弹出的“操作结果”对话框中单击“关闭”。
说明：华为OSN1500设备当时钟源变化引起时钟跟踪关系变化时会弹出“提示”对话框确认是否刷新时钟跟踪关系，单击“确定”。
若事先已选择“禁止下次提示”，则时钟跟踪关系改变后不会出现此对话框。
可选：华为OSN1500设备如果选择线路时钟源作为锁相源，需要配置锁相源优先级表。
选择“第一路外时钟输出锁相源优先级表”选项卡，单击“新建”，在弹出的对话框中选择锁相源，单击“确定”。
单击“应用”，在弹出的对话框中单击“关闭”。

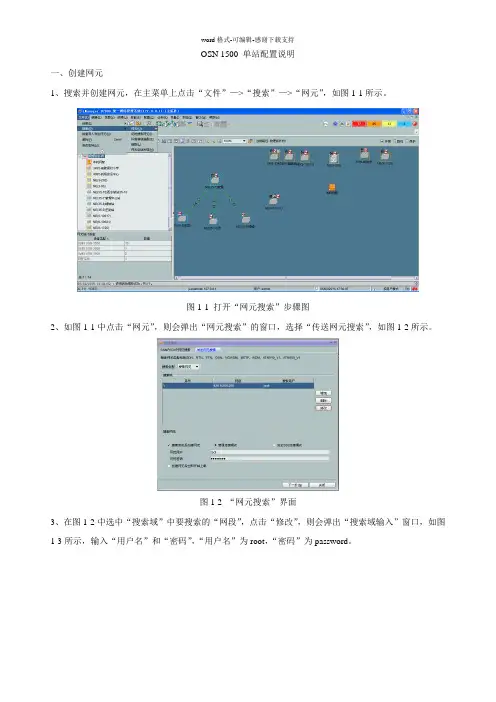

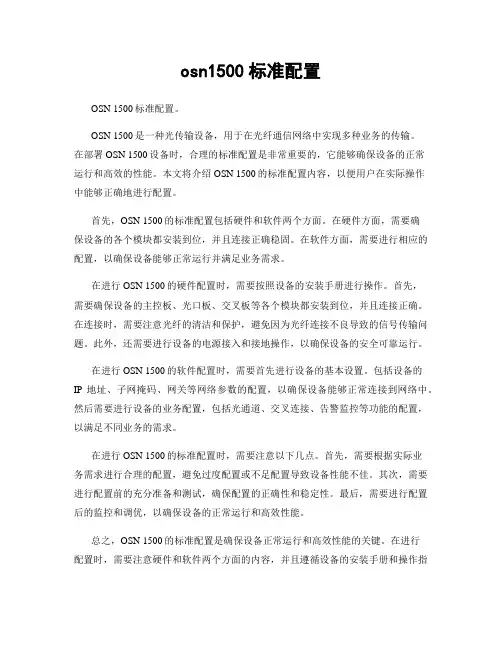

OSN 1500 单站配置说明一、创建网元1、搜索并创建网元，在主菜单上点击“文件”—>“搜索”—>“网元”，如图1-1所示。
图1-1 打开“网元搜索”步骤图2、如图1-1中点击“网元”，则会弹出“网元搜索”的窗口，选择“传送网元搜索”，如图1-2所示。
图1-2 “网元搜索”界面3、在图1-2中选中“搜索域”中要搜索的“网段”，点击“修改”，则会弹出“搜索域输入”窗口，如图1-3所示，输入“用户名”和“密码”，“用户名”为root，“密码”为password。
图1-3 “搜索域输入”界面4、在图1-3中，点击“确定”，则回到图1-2“网元搜索”界面中，在“搜索完成后创建网元”前的方框中打上“√”，选择“普通连接模式”，输入“网元用户”和“网元密码”，“网元用户”为root，“网元密码”为password。
如图1-4所示。
图1-4 输入搜索网元的“网元用户”和“网元密码”的界面5、在图1-4中点击“下一步”，则会弹出如图1-5所示，表示正在搜索。
图1-5 “正在搜索”网元界面6、当搜索到网元时，可以点击“终止”，停止搜索网元，则会弹出“确认”窗口，如图1-6所示，点击“是”即可。
图1-6 “确认”终止网元搜索任务窗口7、由于之前在图1-4中，在“搜索完成后创建网元”前的方框中打上“√”，所以终止网元搜索任务后会自动创建网元，如图1-7所示；如果在图1-4中，没有在“搜索完成后创建网元”前的方框中打上“√”，则选择搜索到的网元，点击“创建网元”即可。
图1-7 “创建网元”界面8、如图1-8所示，表示网元创建成功，点击“关闭”即可，同时你会在主拓扑上看到已经创建好的新网元，如图1-9所示。
图1-8 “网元创建成功”界面图1-9 在“主拓扑”上查看创建的新网元二、配置网元1、在主拓扑上双击新建网元的图标，则会弹出网元配置向导，如图2-1所示，网元之前若没有配置过选择“手工配置”，若已经配置过选择“上载”。
OptiX OSN1500概述产品定位OptiX OSN1500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音、数据、存储网和视频业务。
OptiX OSN1500采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。
配合华为其他设备，OptiX OSN1500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。

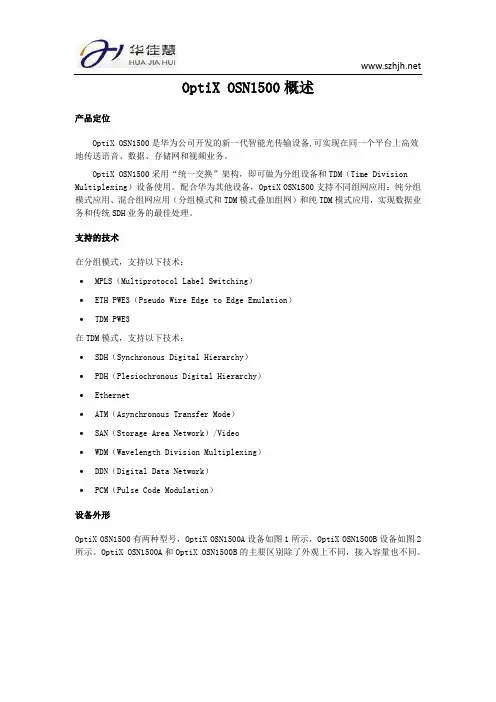

支持的技术在分组模式，支持以下技术：∙MPLS（Multiprotocol Label Switching）∙ETH PWE3（Pseudo Wire Edge to Edge Emulation）∙TDM PWE3在TDM模式，支持以下技术：∙SDH（Synchronous Digital Hierarchy）∙PDH（Plesiochronous Digital Hierarchy）∙Ethernet∙ATM（Asynchronous Transfer Mode）∙SAN（Storage Area Network）/Video∙WDM（Wavelength Division Multiplexing）∙DDN（Digital Data Network）∙PCM（Pulse Code Modulation）设备外形OptiX OSN1500有两种型号，OptiX OSN1500A设备如图1所示，OptiX OSN1500B设备如图2所示。
OptiX OSN1500A和OptiX OSN1500B的主要区别除了外观上不同，接入容量也不同。
图1 OptiX OSN1500A设备外形图图2 OptiX OSN1500B设备外形图网络应用如图3所示，OptiX OSN1500一般应用于城域传输网中的接入层，OptiX OSN1500的组网情况如下：TDM组网下，可与OptiX OSN9560、OptiX OSN9500、OptiX OSN7500 II、OptiX OSN7500、OptiX OSN3500 II、OptiX OSN2500、OptiX OSN3500、OptiX OSN500、OptiX OSN550等光传输设备混合组网，优化运营商投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

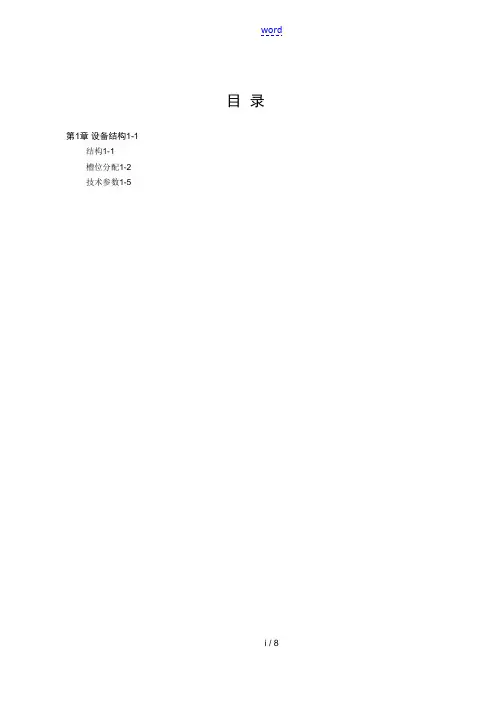

word目录第1章设备结构1-1结构1-1槽位分配1-2技术参数1-5插图目录图1-1 OptiX OSN 1500设备结构图1-1图1-2 OptiX OSN 1500设备的槽位分配图1-2图1-3 OptiX OSN 1500的接入容量1-2表格目录表1-1 出线板槽位和处理板槽位的对应关系1-3表1-2 OptiX OSN 1500的单板与槽位的对应关系1-3表1-3 OptiX OSN 1500设备的技术参数1-5第1章设备结构本章介绍OptiX OSN 1500设备的结构、槽位分配以与技术参数。
1.1 结构OptiX OSN 1500设备采用双层结构，分为处理板槽位区、出线板槽位区、辅助接口区、电源区和风扇区，如图1-1所示。
1. 出线板槽位区2. 处理板槽位区3. 风扇区4. 辅助接口区5. 电源区图1-1OptiX OSN 1500设备结构图●出线板槽位区：安插OptiX OSN 1500的支路出线板和以太网出线板。
●处理板槽位区：安插OptiX OSN 1500的线路、支路和以太网信号处理板。
●风扇区：安插1个风扇模块，为设备提供散热。
●辅助接口区：引出告警接口、公务接口、管理和维护接口、时钟接口等。
●电源区：安插2个PIU板，用于给设备供电。
●ESD：ESD插孔位于风扇上方的金属突起处。
OptiX OSN 1500可以直接由编号GIE4805S的不连续电源模块UPM〔Uninterruptible Power Modules〕供电，直接将220V交流市电转换到通信设备需要的-48V直流通信电压，适合无法提供-48V直流电供应通信设备或要求带蓄电池的电信运营商的需求。
1.2 槽位分配OptiX OSN 1500设备为双层，上层为出线板槽位区，共有4个槽位，下层为处理板槽位区，槽位未拆分时共有10个槽位〔包括slot 4和slot 5〕，各槽位的位置如图1-2所示，槽位接入容量如图1-3所示。
