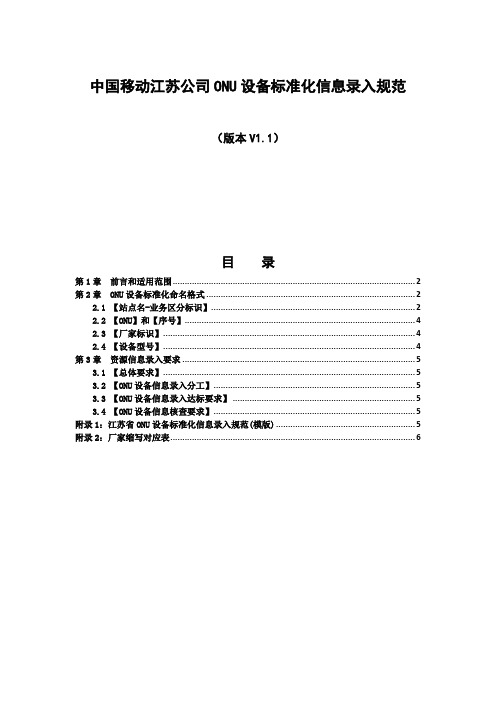

中国移动江苏公司ONU设备标准化信息录入规范（版本V1.1）目录第1章前言和适用范围 (2)第2章 ONU设备标准化命名格式 (2)2.1 【站点名-业务区分标识】 (2)2.2 【ONU】和【序号】 (4)2.3 【厂家标识】 (4)2.4 【设备型号】 (4)第3章资源信息录入要求 (5)3.1 【总体要求】 (5)3.2 【ONU设备信息录入分工】 (5)3.3 【ONU设备信息录入达标要求】 (5)3.4 【ONU设备信息核查要求】 (5)附录1：江苏省ONU设备标准化信息录入规范(模版) (5)附录2：厂家缩写对应表 (6)第1章前言和适用范围本规范是根据中国移动通信集团公司发布的《中国移动传送网资源命名规范》中相关规范，结合本省实际情况进行编写订制。
本规范的主要目的是统一全省ONU设备资源信息录入的标准和格式。
本规范适用于中国移动江苏公司所有传送网ONU设备。
中国移动江苏公司网络部拥有本规范的知识产权。
中国移动江苏公司网络部保留对此规范书的解释权和修改权。
第2章 ONU设备标准化命名格式【江苏省ONU标准化命名格式】即：站点名-业务区分标识-ONU序号-厂家标识-设备型号2.1 【站点名-业务区分标识】【站点名】格式“分项”说明：【备注】站点名中实际没有的“分项”不填写。
（1）地市例：常州、苏州、淮安、连云港、无锡江阴市、苏州张家港市、泰州泰兴市（2）区县例：新北区、鼓楼区、沭阳县、洪泽县（3）路/街道/镇例：新模范马路69号、清凉门大街20号、兴泰大道12号、新湖建湖路余家巷5号、麒麟镇幸福路16号、凤北公路北桥街道（4）小区/乡村/特殊地名例：大庆锦绣新城翠庭苑、新世纪国际花园、长江花园小区、五塘新村例：北斗手机卖场、万达广场D区、国际装饰城三期A片西区、苏果超市社区店、千庭嘉商贸有限公司、东方商厦例：泰山路营业厅、聚龙花园指定专营店、中杨村营业厅、河滨新村特约代理点例：常柴桥公交枢纽站、北洲工业园、轻纺城二手车交易市场、中心村卫生院、八集乡中心小学、东柏果园12号-3（5）栋/楼例：15栋、A栋、7楼、2期9栋（6）单元/层例：2单元、3层、负1层（7）室例：302室、6501室、C座2702室、地下室【业务区分标识】分类说明：备注：（1）因“标识JK”含义不清（集客、集宽、家客、家宽），遂不予使用。
Q/GDW５４３—２０１０ICS２９．２４０Q/GDW 国家电网公司企业标准Q/GDW543—2010电力光纤到户施工及验收规范Code for construction and acceptance of Power Fiber to the Home(PFTTH)2011-03-02发布2011-03-02实施国家电网公司发布Q/GDW５４３—２０１０目次前言 (II)1范围 (1)2规范性引用文件 (1)3施工准备 (1)3.1通信设备安装环境要求 (1)3.2器材检验要求 (1)4设备安装 (1)4.1一般规定 (1)4.2光线路终端（OLT）设备安装 (2)4.3光网络单元（ONU）设备安装 (3)4.4光分路器（OBD）设备安装 (3)4.5光纤配线架（ODF）设备安装 (3)4.6光纤分纤箱设备安装 (3)5线缆敷设 (4)5.1一般规定 (4)5.2光纤复合低压电缆的敷设 (5)5.3光纤复合低压电缆终端及附件的安装 (7)5.4入户光缆敷设 (7)6工程验收 (8)6.1一般性要求 (8)6.2上电测试前检查 (8)6.3上电运行检查 (8)6.4验收资料及文件 (8)6.5系统测试 (8)附录A（规范性附录）设备测试项目流程 (10)附录B（规范性附录）网管测试项目流程 (53)附录C（规范性附录）ODN测试项目流程 (57)编制说明 (61)IQ/GDW５４３—２０１０II前言为了有效推进电力光纤到户建设，规范工程管理，统一建设标准，国家电网公司组织制订了电力光纤到户系列标准，涉及设备技术条件、测试规范、信息安全、典型设计、施工验收及运行管理等环节。
本标准是系列标准中的施工验收部分，结合电力施工特点，对电力光纤到户施工准备、设备安装、线缆敷设等进行规范，用于指导相关单位开展电力光纤到户的施工及验收工作。
本标准附录A、附录B、附录C为规范性附录；本标准规定了电力光纤到户施工及验收方法；本标准由国家电网公司智能电网部提出并解释；本标准由国家电网公司科技部归口；本标准负责起草单位：国网信息通信有限公司；本标准参加起草单位：中国电力科学研究院、国网电力科学研究院、华北电网有限公司、上海市电力公司、浙江省电力公司、重庆市电力公司、吉林省电力有限公司；本标准主要起草人：范鹏展庄自超赖建聪詹治国张红红葛剑飞刘志宏莫加杰齐国坚。
PON技术及其组网原则摘要：本文在简述PON技术的概念、工作原理与特点的基础上，讨论了PON技术分类以及在FTTX中的应用特点，着重说明PON技术网络规划中需要遵守的组网原则。
关键词：PON；OLT；ONU；ODN；EPON；GPON1PON网络定位接入网作为连接电信网和用户网络的部分，主要提供将电信网络的多种业务传送到用户的接入手段。
接入网是整个电信网的重要组成部分，作为电信网的“最后一公里”，是整个电信网中技术种类最多、最为复杂的部分。
电信业务发展的目标是实现各种业务的综合接入能力，接入网也必须向着宽带化、数字化、智能化和综合化的方向发展。
由于传统语音业务逐渐被移动、VOIP蚕食，宽带业务成为给固网运营商带来收入的主攻方向，运营商希望通过提供丰富多彩的业务体验来吸引用户。
业务的发展尤其是视频类业务的逐渐推广，使用户对网络带宽和稳定性要求越来越高。
随着光纤成本的下降，网络的光纤化成为发展趋势，原来主要用于长途网和城域网的光纤也开始逐步引入到接入网馈线段、配线段和引入线，向最终用户不断推进。
1.1PON网络架构一个典型的PON系统由OLT、ONU、ODN组成。
OLT放在中心机房，ONU 为用户端设备。
ODN是光配线网，主要由一个或数个分光器来连接OLT和ONU，它的功能是分发下行数据并集中上行数据。
OLT既是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。
OLT除了提供网络集中和接入的功能外，还可以针对用户的QoS／SLA的不同要求进行带宽分配、网络安全和管理配置。
分光器是一个简单设备，它不需要电源，可以置于全天候的环境中，一般一个分光器的分线率为2、4、8、16和32，并可以多级连接。
PON的网络结构如图1所示：PON中的ONU采用了技术成熟而又经济的以太网络协议，在中带宽和高带宽的ONU中实现了成本低廉的以太网第二层或第三层交换功能。
对于光纤到家(FITH)的接入方式，ONU可以不需要交换功能，从而能在极低的成本下为终端用户分配所需的带宽。
OLT以及ONU培训材料OLT（Optical Line Terminal）以及ONU（Optical Network Unit）是光纤接入技术中的重要设备，在光纤通信中具有关键作用。
OLT是被动光网络中的核心设备，主要负责将光信号转换成电信号，并将其传输到核心网，同时也负责将电信号转换成光信号。
ONU则是光网络中的客户终端设备，负责将光纤信号转换成用户可以接受的网络信号。
OLT和ONU培训材料主要包括以下内容：一、OLT基本概念1.光纤传输基础知识：光纤传输原理、光纤的特性、光纤连接器等。
2.OLT的定义和功能：OLT的作用、主要功能模块等。
3.OLT的硬件结构：OLT的主要硬件组成、板卡插槽结构、接口类型等。
4.OLT的软件结构：OLT的软件部分架构、主要功能软件等。
二、OLT的工作原理1.光信号的接收和发送：OLT接收光信号的过程、光模块的工作原理等。
2.数据包的处理和转发：OLT对数据包进行处理的流程、转发机制等。
3.OLT与ONU之间的通信：OLT与ONU之间的数据传输方式、通信协议等。
4.OLT的管理和监控：OLT的配置管理、性能监控等。
三、OLT的安装和调试1.OLT的安装过程：安装OLT的步骤、注意事项等。
2.OLT的调试方法：对接口进行测试和调试、诊断故障等。
3.OLT的性能优化：如何优化OLT的性能、提高效率等。
四、ONU基本概念1.ONU的定义和功能：ONU的作用、主要功能模块等。
2.ONU的硬件结构：ONU的主要硬件组成、接口类型等。
3.ONU的工作原理：ONU光信号的接收和发送、数据包的处理和转发等。
4.ONU的管理和配置：ONU的配置管理、性能监控等。
五、ONU的安装和调试1.ONU的安装过程：安装ONU的步骤、注意事项等。
2.ONU的调试方法：对接口进行测试和调试、诊断故障等。
3.ONU的接入配置：对ONU进行接入配置、分配网络资源等。
通过上述培训材料的学习，人们可以了解到OLT和ONU在光纤接入技术中的重要作用，掌握其基本原理和工作方式，并学会对其进行安装、调试和管理。
中国联通宽带业务入户装维操作及服务规范中国联合网络通信有限公司二零一三年六月目录前言 (3)第一章总则 (4)第二章入户装维操作规范 (4)第一节基本要求 (4)第二节 xDSL接入方式 (5)第三节 LAN接入方式 (8)第四节 FTTH接入方式 (8)第五节安全操作要求 (12)第三章入户装维服务规范 (13)第一节素质及仪容仪表要求 (13)第二节行为要求 (14)第三节入户服务语言规范示例 (16)前言随着中国联通“宽带普及提速工程”的推进，提高宽带入户装维服务水平已成为增强公司竞争力的重要举措，为深入落实宽带服务承诺，持续提升宽带服务质量和客户感知，保障集团宽带业务发展，特制定本规范。
本规范明确了公众宽带业务在客户端入户装维时的施工操作和装维人员服务行为的具体要求，各省应根据本省的实际情况，以本规范为基准，制定完善实施细则，确保各项要求的有效执行。
本规范的解释和修改权属中国联合网络通信有限公司网络分公司运行维护部。
第一章总则1.1 本规范适用范围本规范适用于中国联通公众客户有线接入终端的装机、拆机、移机、修障等服务保障工作。
目前宽带业务在客户端涉及的入户作业主要有：引入线路敷设、客户端终端设备安装、开通调测及客户现场指导、故障处理。
1.2 入户装维工作范围(1) 对于铜缆接入（含PON＋xDSL/LAN），客户端装维服务人员的工作范围包括最后一个分线盒/LAN交换机到用户端的线缆及设施的安装和维护以及交接箱跳线。
(2) 对于FTTH 光缆接入，客户端装维服务人员的工作范围原则上包括最后一个光分纤盒到用户端的线缆及设施的安装和维护。
第二章入户装维操作规范第一节基本要求2.1.1 在客户端设备安装时，要尽可能满足客户的合理要求，包括终端的安装位置，网线、电话线、电源线的布放等，当客户的要求可能影响到业务质量或存在安全隐患时，应向客户做出详尽的说明并给出合理建议。
2.1.2 基于铜缆的传统业务装维人员应携带的工器具：打线刀、电钻、榔头、剥线器具、螺丝刀、语音分离器、铜线钉固卡扣、RJ45和RJ11接头及压线钳、对线器、xDSL测试仪、万用表、笔记本电脑等。
光网络单元用户手册DG104L ONU版本：1.0上海叠冠实业有限公司目录1产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3产品外形 (4)1.3.1设备前面板 (4)1.3.2产品外形尺寸、重量 (5)2设备安装 (6)2.1安装环境 (6)2.2电源要求 (6)2.3运行环境 (6)2.4安装 (7)2.5线缆连接 (7)2.6设备上电 (7)3技术规格 (9)3.1接口规格 (9)3.1.1PON端口 (9)3.1.2以太网端口 (10)3.2管理配置 (10)附录 A 安全提示 (11)附录 B 常见故障分析 (11)附录 C 产品应用 (12)1产品介绍1.1产品概述光网络单元（Optical Network Unit, ONU）是PON网络中的用户侧设备，为用户提供数据等业务的接入服务。
ONU设备的主要功能是在下行方向接收光信号并将其转换为以太网报文传送给用户，在上行方向将从用户设备或网络接收的以太网报文转换为光信号并通过PON网络传送给上层网络。
DG104L是我公司研发的GEPON系列产品中的光网络单元（ONU）产品。
EPON系列产品使用无源光网络（PON）技术，在性价比、可维护性、可扩展性等诸多方面均优于传统的接入产品。
DG104L为楼道型设备，提供1个Gepon上行口，4个独立100M 以太网口，适合FTTB的组网方式。
1.2功能特点DG104L设备通过ODN（光纤分配网络）与OLT设备连接，组成光分路比为1：32或1：64（短距离）的Gepon网络。
DG104L功能特点如下：符合802.3ah标准，支持多达8个LLID的配置具备ONU防死机的专业设计，预防系统崩溃掉电告警功能支持IGMP Snooping功能支持软件远程在线升级支持数据加密功能，保障用户数据安全基于业务的带宽控制功能，支持DBA（动态带宽分配）用户端口互相隔离支持VLAN设置，支持QoS，业务优先级管理支持远程监控/诊断功能：用户端口配置/事件监测支持远程自动环回测试通过OLT侧网管系统进行集中管理支持光链路距离测算设备安装时免配置1.3产品外形1.3.1设备前面板图 1 DG104L面板示意图接口说明：如图1 DG104L面板示意图上接口从左到右依次说明如下：EPON接口：SC/PC，通过该接口与OLT设备连接。
固话、宽带、视频装维技术操作规范第一章总则第一条为规范固话及宽带装维技术操作，为固话及宽带业务发展提供有力保障，根据内蒙古联通有关规定制定本办法。
第二条固话及宽带装维业务外包公司的工作中若发生本办法中列举的以下问题，应该扣罚一定金额的委托业务外包费作为违约金。
第三条本办法适用于所有从事本公司固话及宽带装维业务的业务外包公司。
第二章固话装拆移修规范第四条双绞下户线施工维护标准1、支撑件牢固，墙铁、吊线拉板使用合理，墙担间距小于10米；电缆卡钉、终结、绑扎规范，终端绑扎禁止采用自缠法；墙角拐弯护套保护合理，两边10～25CM处应用卡钉固定，无拖磨现象；沿建筑物敷设应横平竖直；2、双绞下户线与其他线缆之间无缠绕；3、布放墙壁双绞下户线位置的高度应尽量一致，住宅楼与办公楼以2.5m～3.5m为宜，厂房、车间外墙以3.5m～5.5m为宜。
路由选择合理，不影响房屋建筑美观、住户日常生活或生产、不妨碍建筑物的门窗启闭，双绞下户线接头的位置不应选在门窗部位；4、避免路由选择在陈旧的、非永久性的、经常需修理的墙壁。
5、与电力线、避雷线、暖气管、锅炉及油机的排气管等平行交越应符合有关隔距规范，应尽量避免与电缆受损害的管线设备交叉与接近，不得有强电侵入危险。
（隔距：无法避开的交越、平行需加保护套管等进行保护：材料管线中心提供）应避开高压、高温、潮湿、易腐蚀和有强烈振动的地区，如无法避免，应采取保护措施。
6、废弃引入线及不再使用的支持物必须拆除。
7、电杆绑扎固定间隔40CM；架空线缆挂绑间隔50CM；同一方向敷设两条以上双绞下户线，须分设卡钉，间隔0.5CM，卡钉之间互相错开1CM；竖向、横向走线卡钉距离分别为1米或0.5米；室内线卡钉至墙角5CM。
8、线缆从高位引入分线箱、墙壁箱、入户时，应在入线处向下留以5－10CM余弯，防止雨水顺电缆滴入；9、接头锈蚀严重的应改接，接头处理规范；10、双绞下户线下杆飞跨跨度不超过50米；11、凡双绞下户线绝缘龟裂、老化、脱胶、腐蚀不能起到绝缘作用时，均应更换；12、室外下户线禁止用室内线代替；13、引入线（非户线的）在入户前应在多沟瓷头上做回头终结，入户后应根据客户要求的话机指定位置进行布线，布线应符合规范。
ONU设备安装原则
设备安装原则
一．ONU安装位置
1. ONU设备安装位置应符合施工图的设计要求，安装应端正牢固，垂直水平偏差不
能超出安装规范要求。
2. ONU宜选择合适的安装位置，应避免安装在潮湿，高温，强磁场干扰源的地方，
应远离自来水阀门，煤气阀门，暖气阀门，消防喷淋设施等，确有其设施且无法
避免的，必须做隔离和防渗处理。
3. ONU设备安装要防止水淹，防止螺钉，线头等异物通过散热孔进入设备内部，否
则会导致设备短路烧毁。
4. 如ONU设备安装在机柜（箱），放置ONU的机柜（箱）的安装必须采取抗震加固
措施，应符合YD5090-2005《电信设备安装抗震设计规范》有关要求。
5. 安装在机架内的设备应和机架的加固立柱进行加固，质量较大的设备除与立柱加
固外应同时采用托板支撑。
宽度小于机架左右加固立柱间距的设备可以放置在机
架内的托板上，但是必须采取紧固措施，避免设备在机架倾斜时发生位置移动。
6. 为了满足设备散热方面的要求，单个机架内安装的设备功耗总和应符合设计要
求。
机架内的设备安装间距、托板设置应不影响设备散热，架内设备与设备之间
应留有足够的散热空间。
MDU-2设备在自然散热网络箱水平安装适配图
二．ONU设备布线
1.布放线缆时，不应强拉硬拽。
电缆的规格型号应符合要求，电气特性应符合国家
标准和行业标准，开剖线缆不得损伤芯线，线缆布放后应做好标识，其中电源线端头必须作绝缘处理。
2.布放光纤时，必须布放在专用光纤槽内或加硬质波纹套管保护。
在光纤槽内布放
时，要注意原有光纤的保护，不得踩踏光纤，不得穿越交叉；用波纹套管保护时，波纹管切口处应进行去毛刺处理并粘贴绝缘胶布。
3.线缆布放时，应尽量减少转弯，绑扎应松紧适度，不得过紧。
注意布放后的线缆
不得妨碍其他单板和风扇插箱的插拔，不能阻挡设备的进风孔和散热孔。
4.尾纤、电缆、电源线、地线同槽布放时，穿保护管的尾纤与其它线缆不能交叠、
混放。
如果线缆、尾纤过多，不可避免重叠时，必须将尾纤置于电缆上方，严禁将其它线缆压在尾纤上面。
5.布放电缆时，光纤和电缆的弯曲半径应满足下表的要求
光纤最小弯曲半径列表
光纤直径（mm）0.9 2 3
最小弯曲半径（mm）10 20 30
电缆弯曲半径要求
电缆种类 弯曲半径R
同轴电缆 ≥10D
网线 ≥8D
其它双绞线电缆 ≥6D
电源线 ≥6D
注：D为线缆或线缆束直径。
6.电缆走线应将直流线、交流线与信号线分开排放，至少在100mm以上，敷设电缆
应平直并拢、整齐，不得有急剧弯曲和凹凸不平现象；在走线架上敷设电缆的绑扎间隔应符合设计规定，绑扎线扣整齐、松紧合适。
绑扎电源线时不得损伤电缆外皮。
7.电缆绑扎要求：
插头附近的电缆应按布放顺序进行绑扎，应防止电缆互相缠绕，电缆绑扎后应保持顺直，水平电缆的扎带绑扎位置高度应相同，垂直线缆绑扎后应能保
持顺直，并与地面垂直，如图7-1所示。
图7-1 扎带示意图
选用扎带时，应视具体情况选择合适的扎带规格，尽量避免使用多根扎带连接后并扎，以免绑扎后强度降低。
扎带扎好后应将多余部分齐根平滑剪齐，在接头处不得带有尖刺，如图7-2所示。
图中打√的为正确的绑扎形式，打×的为错误的绑扎形式，后同。
图7 -2 扎带要求
电缆绑成束时扎带间距应为电缆束直径的3~4倍，如图7-3所示。
图7-3 成束时的扎带
绑扎成束的电缆转弯时，扎带应扎在转角两侧，以避免在电缆转弯处用力过大造成断芯的故障，如图7-4所示。
图7-4 成束时扎带的转弯示意图
机柜内电缆应由远及近顺次布放，即最远端的电缆应最先布放，使其位于走线区的底层，布放时尽量避免线缆交错，如图7-5所示。
图7 -5 架内电缆的布放要求
三．ONU设备运行环境
ONU设备根据类型主要分为MDU(多住户单元)型ONU和SFU(单住户单元)型ONU：
1.MDU(多住户单元)型ONU
温度、湿度要求
环境温度：-10 ℃~ 45 ℃无冷凝
环境湿度：10% ~ 90% 无冷凝
灰尘要求：直径大于5 μm灰尘的浓度≤3×104粒/m3，灰尘为非导电性、非导电性、非腐蚀性的
大气压：70 kPa~106 kPa
空气污染：应避免将产品暴露在腐蚀性的气体中，例如硫化氢，二氧化硫和氨的氧化物，以及烟雾和油类溶剂中
接地电阻：<10Ω
2.SFU(单住户单元)型ONU
环境温度：0℃~ 50 ℃无冷凝
环境湿度：10% ~ 90% 无冷凝
灰尘要求：直径大于5 μm灰尘的浓度≤3×104粒/m3，灰尘为非导电性、非导电性、非腐蚀性的
大气压：70 kPa~106 kPa
空气污染：应避免将产品暴露在腐蚀性的气体中，例如硫化氢，二氧化硫和氨的氧化物，以及烟雾和油类溶剂中
接地电阻：根据设备要求
四．电源要求：
1. ONU用户终端作为通讯设备要求提供的电源必须是稳定可靠不间断的，并在总
电源输入端安装浪涌保护装置，避免瞬间电压波动过大导致设备损坏。
通常ONU
设备的电源输入有220V AC 和DC -48V二种, 对于220V AC 需要使用UPS等
不间断电源，电压范围保持在180V AC～240V AC之间, 频率在50～60 Hz范围
内。
对于DC -48V电源需要并接备电蓄电池，以保证供电稳定不间断（由于各
产品标准不尽相同，以产品说明书为准）。
2. 要求提供给ONU设备的交流电源配有防雷装置SPD，经SPD防雷保护后残压小
于4KV，供MDU设备用户信号端口的防雷残压小于1.5KV，供SFU设备用户信号
端口的防雷残压小于0.5KV。
3. 对于ONU设备通常都要提供机壳接地保护，接地电阻要小于10欧姆，提供的
交流电源输入应带保护地（PE）接地，除非SFU型ONU为塑料机壳，通过使用
外置电源适配器将220V电源转换为直流12V后进行供电，所配的是二芯AC电
源插座，毋须提供接地。
五．实际案例
1. 电缆走线路由不能阻挡和影响板卡更换，照片上的光纤从设备风扇盘面板的把手
内穿过，影响风扇盘插拔和防尘滤网清洁。
2. 室外机柜内安装的设备过多过密，架内设备与设备之间没有留有足够的散热
空间，设备功耗总和大，在夏天高温季节会导致机柜内温度过高造成设备宕
机。
3. 用户线布放尽可能不要跨楼宇，跨单元走线，如果安装环境不满足，需要
对用户线缆做一级防护，最好通过管道走线，信号线缆不要和电源线捆扎
在一起布线。
4. 提供放置ONU设备的机柜（箱）应符合YD5090-2005《电信设备安装抗震
设计规范》有关要求，保证机柜（箱）防雨、防潮、防尘、隔热、通风。
机柜（箱）内设备与设备之间要留出一定的空间，要方便设备的维护和板
卡更换，线缆走线路径要规范，如果ONU-MDU设备是竖直安装，一定要注
意进风口在下，出风口在上。
输入应带保护地（PE）接地。
————————————— 完 ——————————————。
