低温贝氏体钢的力学性能及其强磁场下的相变

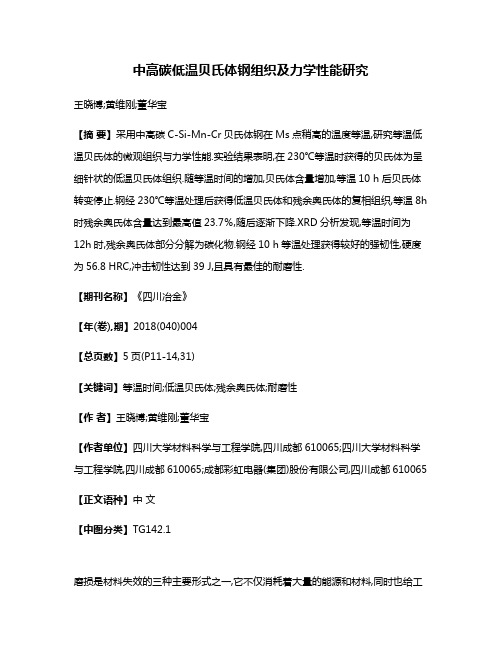

中高碳低温贝氏体钢组织及力学性能研究王晓博;黄维刚;董华宝【摘要】采用中高碳C-Si-Mn-Cr贝氏体钢在Ms点稍高的温度等温,研究等温低温贝氏体的微观组织与力学性能.实验结果表明,在230℃等温时获得的贝氏体为呈细针状的低温贝氏体组织.随等温时间的增加,贝氏体含量增加,等温10 h后贝氏体转变停止.钢经230℃等温处理后获得低温贝氏体和残余奥氏体的复相组织,等温8h 时残余奥氏体含量达到最高值23.7％,随后逐渐下降.XRD分析发现,等温时间为12h时,残余奥氏体部分分解为碳化物.钢经10 h等温处理获得较好的强韧性,硬度为56.8 HRC,冲击韧性达到39 J,且具有最佳的耐磨性.【期刊名称】《四川冶金》【年(卷),期】2018(040)004【总页数】5页(P11-14,31)【关键词】等温时间;低温贝氏体;残余奥氏体;耐磨性【作者】王晓博;黄维刚;董华宝【作者单位】四川大学材料科学与工程学院,四川成都610065;四川大学材料科学与工程学院,四川成都610065;成都彩虹电器(集团)股份有限公司,四川成都610065【正文语种】中文【中图分类】TG142.1磨损是材料失效的三种主要形式之一,它不仅消耗着大量的能源和材料,同时也给工业带来巨大的经济损失。

据不完全的统计[1],摩擦磨损消耗了能源的30%-50%。

随着现代工业的发展,对耐磨材料要求越来越高,研究耐磨钢并提高其耐磨性能势在必行。

Bhadeshia[2-3]研究了纳米晶贝氏体钢,它由纳米尺寸的贝氏体板条和薄膜状的残余奥氏体组成,其最高断裂强度超过2.3 GPa,冲击韧性达到30 MPa·m1/2,这种高强度来源于较高的固溶强化及高密度位错,较高的冲击韧性来源于高稳定性薄膜状残余奥氏体,它可以使应力、应变松弛,提高基体抵抗断裂的能力[4]。

有不少人研究了温度、成分与等温时间对低温贝氏体力学性能及转变机制的影响[5-7],却很少有人研究冲击载荷下的磨粒磨损性能。

Ni对低碳贝氏体焊缝金属组织和强韧性的影响及相变机理研究低碳贝氏体高强钢因其优异的力学性能及可焊性,广泛应用于石油化工压力容器、油气输送管道、大型桥梁、深海潜艇等关键设备及重大工程。

然而焊接过程中的众多不确定因素导致焊缝金属与母材之间强韧性不匹配,严重降低了低碳贝氏体高强钢焊件的整体性能。

如何优化焊材成分,改善焊缝金属微观组织,提升其力学性能,实现焊缝金属与母材性能相匹配,成为亟待解决的重大问题。

因此,研究焊缝金属组织与力学性能的相关性具有重要的科学意义,为低碳贝氏体高强钢焊件性能的优化及新一代低碳贝氏体高强钢的开发提供理论支撑。

在此背景下,本文通过对4种不同Ni含量的焊缝金属进行力学性能表征,结合OM、SEM、EBSD、TEM、XRD技术对焊缝金属微观组织进行分析,揭示了焊缝金属强韧化机理。

在此基础上,采用Gleeble热模拟实验研究了贝氏体相变动力学特征,通过LSCM原位观察贝氏体相变行为,结合EBSD技术对贝氏体板条生长方向及速率的差异进行了分析。

获得了以下研究结果:Ni的添加对焊缝金属微观组织的影响主要有:（1）细化柱状晶及原奥氏体晶粒,当Ni含量超过4%时,柱状晶和原奥氏体晶粒都发生粗化;（2）微观组织由粒状贝氏体+块状铁素体（0Ni:GB+PF）变为蜕化的上贝氏体+粒状贝氏体（2%Ni:DUB+GB）、针状铁素体+板条贝氏体（4%Ni:AF+LB）至最后的板条贝氏体+板条马氏体（6%Ni:LB+LM）;（3）促进残留奥氏体的形成,同时在Ni0和Ni2样品中残留奥氏体中C含量高于其它样品的残留奥氏体中的C含量,这也造成Ni0和Ni2中存在大量的M-A组元。

Ni的添加对焊缝金属力学性能的影响主要有:（1）增大焊缝金属显微硬度;（2）对于Ni0、Ni2、Ni4试样,提高了屈服强度σ_y和抗拉强度σ_b。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的快速发展，钢铁材料作为重要的结构材料，其性能的研究与提升一直是材料科学领域的热点。

中低碳钢因其良好的强度、塑性和韧性，被广泛应用于机械制造、汽车制造、建筑桥梁等领域。

在钢铁材料中，低温贝氏体组织是一种重要的组织形态，其组织和性能的研究对于提高中低碳钢的综合性能具有重要意义。

本文旨在研究中低碳钢中的低温贝氏体组织的形成机制及其对性能的影响。

二、低温贝氏体组织的形成机制低温贝氏体组织是中低碳钢在冷却过程中，特别是在较低温度下的一种组织形态。

其形成机制主要涉及碳化物的析出、铁素体的转变以及相的交互作用。

当钢的冷却速度适中时，奥氏体向贝氏体转变的倾向增强，形成了以板条状贝氏体为主体的低温贝氏体组织。

这一组织具有较为均匀的分布，对于钢的综合性能起到了积极的提升作用。

三、实验方法及材料本研究采用了多种实验手段对中低碳钢中的低温贝氏体组织进行研究。

首先，我们选择了具有代表性的中低碳钢作为研究对象，然后通过控制冷却速度、温度等参数，模拟了实际生产过程中的条件。

通过光学显微镜、扫描电镜等手段对钢的组织结构进行观察和分析，同时结合X射线衍射等手段对相组成进行定性和定量分析。

四、低温贝氏体组织的性能研究（一）力学性能低温贝氏体组织的存在对中低碳钢的力学性能产生了显著影响。

研究表明，低温贝氏体组织的存在提高了钢的强度和韧性，同时保持了较好的塑性和冲击韧性。

这主要得益于其均匀的组织结构和良好的相交互作用。

（二）耐腐蚀性能此外，低温贝氏体组织对中低碳钢的耐腐蚀性能也有积极的影响。

由于该组织的存在，钢的表面形成了致密的氧化膜，有效阻止了腐蚀介质的进一步侵蚀，从而提高了钢的耐腐蚀性能。

五、结论本研究通过对中低碳钢中的低温贝氏体组织的研究，发现该组织对钢的性能产生了积极的影响。

其均匀的组织结构和良好的相交互作用，提高了钢的强度、韧性和耐腐蚀性能。

这为进一步优化中低碳钢的性能提供了理论依据和实验支持。

超细贝氏体钢低温相变加速技术及其塑性变形规律超细贝氏体钢低温相变加速技术及其塑性变形规律摘要：超细贝氏体钢具有优异的力学性能和耐高温性能，但在低温下变形能力受限。

本文通过对低温下超细贝氏体钢的相变行为进行分析，提出了一种低温相变加速技术，将其应用于超细贝氏体钢的制备，有效提高了其低温塑性。

同时，通过实验研究发现，超细贝氏体钢的塑性变形行为受到相变和组织微观结构的影响，在不同的应变速率下呈现出不同的塑性变形规律。

本文对超细贝氏体钢的低温相变及其塑性变形规律进行了系统的研究，为超细贝氏体钢的应用及材料设计提供了参考。

关键词：超细贝氏体钢；低温相变；相变加速技术；塑性变形规律1. 引言超细贝氏体钢是一种具有优异耐高温和力学性能的材料，因此被广泛应用于制造高档汽车、航空发动机等工业领域。

然而，在低温条件下，超细贝氏体钢的变形能力显著下降，严重影响其应用效率和使用寿命。

因此，研究超细贝氏体钢低温下的塑性变形行为及其提高方法具有重要意义。

2. 超细贝氏体钢低温相变行为的分析在低温下，超细贝氏体钢的固溶体组织会发生相变，从而影响材料的塑性变形。

研究表明，通过调控钢材的化学成分和加工工艺，可以促进钢材的相变过程，从而提高低温下的塑性。

本文提出了一种低温相变加速技术，将其应用于超细贝氏体钢的制备，成功提高了材料的低温塑性。

3. 超细贝氏体钢的塑性变形规律超细贝氏体钢的塑性变形行为受到材料的相变和微观组织结构的影响。

在不同的应变速率下，材料的冷凝析出物含量和分布规律不同，因此呈现出不同的塑性变形规律。

本文通过实验研究发现，应变速率越大，材料的屈服点越高，但是塑性变形程度更小；应变速率越小，材料的屈服点越低，但是塑性变形程度更大。

4. 结论本文系统研究了超细贝氏体钢低温相变加速技术及其塑性变形规律。

结果表明，低温相变加速技术可以有效提高超细贝氏体钢的低温塑性；同时，超细贝氏体钢的塑性变形规律受到相变和组织微观结构的影响，在不同应变速率下呈现出不同的塑性变形规律。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的快速发展，钢铁材料因其优良的力学性能和成本效益成为重要的工程材料。

中低碳钢作为一种典型的钢铁材料，其组织和性能的研究具有重要意义。

近年来，低温贝氏体组织在中低碳钢中的形成及其对材料性能的影响成为研究的热点。

本文旨在研究中低碳钢中低温贝氏体组织的形成机制及其对材料性能的影响，为优化中低碳钢的性能提供理论依据。

二、实验材料与方法1. 实验材料本实验选用中低碳钢作为研究对象，其化学成分包括铁、碳、锰、硅等元素。

2. 实验方法（1）热处理工艺：对中低碳钢进行热处理，包括加热、保温和冷却等过程，以获得不同温度下的贝氏体组织。

（2）金相组织观察：采用光学显微镜和电子显微镜对不同温度下的贝氏体组织进行观察和分析。

（3）力学性能测试：对不同贝氏体组织的试样进行拉伸、冲击等力学性能测试。

（4）物相分析：利用X射线衍射等方法对贝氏体组织的物相进行分析。

三、实验结果与分析1. 低温贝氏体组织的形成中低碳钢在热处理过程中，随着温度的降低，贝氏体组织逐渐形成。

在较低的温度下，贝氏体组织的形成更加明显，其形态、尺寸和分布等特点受到温度、时间等因素的影响。

2. 贝氏体组织对力学性能的影响（1）拉伸性能：随着贝氏体组织含量的增加，中低碳钢的屈服强度和抗拉强度逐渐提高。

在一定的温度范围内，贝氏体组织的形成对材料的拉伸性能具有显著的增强作用。

（2）冲击性能：低温贝氏体组织的形成有助于提高中低碳钢的冲击韧性。

在低温环境下，含有较多贝氏体组织的钢铁材料表现出更好的冲击性能。

（3）硬度与耐磨性：贝氏体组织的硬度较高，因此含有较多贝氏体组织的中低碳钢具有较好的耐磨性。

此外，贝氏体组织的形成还可以提高材料的硬度，进一步增强其耐磨性能。

3. 物相分析结果通过X射线衍射等方法对贝氏体组织进行物相分析，结果表明，随着温度的降低，贝氏体组织的物相逐渐发生变化，形成以铁素体为主的混合物相。

含Si-Al低合金高碳钢低温贝氏体组织及力学性能本文的目的是研究高碳Si-Mn-Cr-W-Al钢低温贝氏体的转变动力学、微观组织及力学性能。

利用金属材料相图计算与性能模拟软件计算出高碳Si-Mn-Cr-W-Al钢的等温转变动力学(TTT)曲线。

利用膨胀法测定了该钢的相变点Ac1、Accm和Ms。

采用X射线衍射仪(XRD)、光学显微镜(OM)和透射电镜(TEM)研究了不同工艺的低温等温转变处理试样的相组成和组织特征,并测定了拉伸、缺口冲击和耐磨性能。

此外,还用扫描电镜研究了拉伸和冲击断裂机理及滑动磨损机理。

研究结果表明,高碳Si-Mn-Cr-W-Al钢经220、240和260°C等温淬火形成了由板条状贝氏体铁素体和薄膜状残留奥氏体组成的低温贝氏体组织,板条厚度50?90 nm。

随着等温温度的升高,残余奥氏体含量减少,贝氏体铁素体板条厚度增大。

等温淬火试样的力学性能远高于低温回火试样,其抗拉强度达到2080–2375 MPa,延伸率达到6.7%?7.8%,Charpy-U形缺口试样室温冲击功分别达到7.8?22.2 J;而低温回火试样抗拉强度为1448 MPa、延伸率~0%、室温冲击功为2.1 J。

随等温温度的降低抗拉强度升高,而塑性降低。

240°C等温淬火试样室温冲击功略高于260°C等温淬火试样,但显著高于220°C等温淬火试样。

等温淬火试样的干滑动磨损耐磨性高于低温回火的试样,且耐磨性随等温转变温度降低而提高。

220°C等温淬火试样对低温回火试样的相对耐磨性达到1.51。

同主题文章[1].王新瑞,崔琳,王玲,董立松,白志国. 某钢贝氏体组织与性能' [J]. 山西机械. 1997.(04)[2].马晓妹. 轧后冷却速率对14CrMoR钢板热处理后显微组织和力学性能的影响' [J]. 理化检验(物理分册). 2010.(02)[3].刘存平,郭晟,陈真章. 热处理对模具钢组织与力学性能的影响' [J]. 热加工工艺. 2009.(20)[4].徐修炎. 钢中贝氏体的组织形态及其变化规律' [J]. 机械. 1982.(02)[5].王庆绥. 新型Si-Al合金' [J]. 材料工程. 1999.(10)[6].李龙,唐正友,丁桦,杜林秀,温景林. 低碳锰(铌)钢控轧控冷实验研究' [J]. 材料与冶金学报. 2006.(02)[7].彭可,易茂中,刘勋,冉丽萍,葛毅成,杨琳. SiC/MoSi_2纳米复合材料的显微结构与力学性能' [J]. 中国有色金属学报. 2009.(12)[8].王涛,巫瑞智,李吉庆,张密林. Ca对Mg-5Li-3Al-2Zn合金组织和力学性能的影响' [J]. 铸造技术. 2009.(12)[9].王志明,陈德华,谢维立,任颂赞. 锻造工艺对非调质钢38MnVS6组织及力学性能的影响' [J]. 机械制造. 2009.(11)[10].杨海波,姜斐. 钨丝/铜复合材料的力学性能' [J]. 宁夏大学学报(自然科学版). 2009.(04)【关键词相关文档搜索】：材料学; 高碳钢; Si-Al合金化; 低温贝氏体; 等温转变动力学; 组织; 力学性能; 耐磨性【作者相关信息搜索】：燕山大学;材料学;王天生;张冰;。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的飞速发展，对材料性能的要求日益提高。

中低碳钢作为一种重要的工程材料，其组织与性能的研究显得尤为重要。

其中，低温贝氏体组织是中低碳钢中一种特殊的组织形态，具有优异的力学性能和工艺性能。

因此，对中低碳钢中的低温贝氏体组织与性能进行研究，对于优化材料性能、提高生产效率和降低生产成本具有重要意义。

二、中低碳钢的基本性质中低碳钢是指碳含量在0.25%~0.45%之间的钢铁材料，其组织主要由铁素体和珠光体组成。

由于中低碳钢具有良好的塑性和韧性，以及较高的强度和可焊性，因此广泛应用于机械制造、建筑、桥梁、车辆制造等领域。

三、低温贝氏体组织的形成与特点低温贝氏体组织是中低碳钢在特定的冷却条件下形成的组织形态。

当钢在较高的温度范围内（通常为250~650℃）受到冷却时，会在马氏体与铁素体之间出现一种由粒状结构构成的亚稳定状态组织，即为贝氏体。

这种低温贝氏体组织的形成过程中伴随着原子的重排和位错的演变，因此其组织形态独特，且具有良好的强度和韧性。

四、低温贝氏体组织的性能研究1. 力学性能：低温贝氏体组织在中低碳钢中具有较高的强度和韧性。

研究表明，通过控制冷却速度和温度范围，可以获得具有良好综合力学性能的低温贝氏体组织。

此外，该组织的抗疲劳性能和抗冲击性能也较为优异。

2. 工艺性能：低温贝氏体组织在中低碳钢的加工过程中表现出良好的可焊性和切削性能。

这种组织的形成过程对材料的热处理过程影响较小，使得在生产过程中能够有效地降低热处理成本和时间。

3. 耐腐蚀性能：低温贝氏体组织的耐腐蚀性能优于传统的珠光体组织。

研究表明，该组织在一定的腐蚀环境下具有较好的稳定性和抗腐蚀能力。

五、研究方法与实验结果为了研究低温贝氏体组织的形成过程及其性能，本文采用金相显微镜、扫描电镜、透射电镜等手段对中低碳钢的微观组织进行观察和分析。

同时，通过拉伸试验、冲击试验、硬度试验等手段对材料的力学性能进行测试。

超细贝氏体钢低温相变加速技术及其塑性变形规律超细贝氏体钢(Ultrafine bainitic steel)起源于剑桥大学开发的纳米结构无碳化物贝氏体钢,具有超高的强度和良好的韧性,然而过长的等温转变时间限制了其大规模工业化生产。

本文从合金成分优化、过冷奥氏体预变形、马氏体预相变等方面入手,研究一种预变形-淬火贝氏体相变工艺,缩短超细贝氏体钢的等温相变时间,以满足工业化批量生产要求。

综合分析了过冷奥氏体预变形、马氏体预相变条件下无碳化贝氏体的转变机理,探索了超细贝氏体钢的塑性变形行为,主要工作和结果如下:在传统高碳纳米贝氏体钢的基础上,调整C、Mn、Cr、Al及B元素含量设计三种中碳成分体系的超细贝氏体钢,通过MUCG83软件计算、连续冷却转变及等温转变曲线的测定进行实验钢相变规律的研究。

结果表明,Mn、Cr含量的增加降低了奥氏体向铁素体转变的相变驱动力,从而推迟了贝氏体相变;B元素能有效降低临界冷速,但会增加贝氏体的相变孕育期,降低贝氏体的相变速率。

利用Gleeble热模拟试验及温轧试验研究了不同预变形温度及预变形量对贝氏体相变行为及塑性变形规律的影响。

结果表明过冷奥氏体预变形加速贝氏体在300℃的等温相变,但形变引起奥氏体机械稳定化,导致贝氏体最终转变量降低;随着预变形温度的降低,贝氏体的相变孕育期及完成时间缩短,贝氏体转变速率加快,且贝氏体铁素体板条及薄膜状残留奥氏体的尺寸减小;低温小变形条件下(300℃变形量小于30%)能够提高贝氏体的形核速率,缩短贝氏体相变完成时间,而大变形则对贝氏体相变加速效果有所弱化;通过EBSD研究了预变形试样的贝氏体铁素体的晶体取向,形变减少单个奥氏体晶粒中贝氏体变体数量,产生变体选择,且随着预变形温度的降低,变体选择越发明显;相对于直接等温工艺,预变形能够细化贝氏体组织,提高实验钢的硬度及强度,减少块状残留奥氏体的尺寸及比例,阻碍拉伸初期脆性相形变诱导马氏体的产生,增加实验钢的塑性,但由于变体选择的出现,预变形在一定程度上降低了冲击性能。

低温超级贝氏体钢的相变的开题报告
一、选题背景
低温超级贝氏体钢在航空航天、核电、海洋等领域具有广泛应用前景。

然而其制备过程极为复杂，其中固态相变是关键工艺之一。

本开题
报告将围绕低温超级贝氏体钢的相变问题展开研究。

二、研究目的
1.探究低温超级贝氏体钢的相变机制；
2.研究相变条件对低温超级贝氏体钢性能的影响；
3.为低温超级贝氏体钢的制备和应用提供理论指导。

三、研究内容
1.低温超级贝氏体钢的相变类型及其特点；
2.相变条件对低温超级贝氏体钢组织、性能的影响；
3.相变机制的数值模拟及实验验证。

四、研究方法
1.理论研究：对低温超级贝氏体钢的相变类型、机制进行深入分析，建立相应的数学模型；
2.实验研究：通过热处理和组织表征手段，深入研究不同条件下低
温超级贝氏体钢的形貌、组织、性能的变化；
3.数值模拟：通过构建相变动力学模型，对低温超级贝氏体钢的相
变机制进行数值模拟及实验验证。

五、研究意义
1.为低温超级贝氏体钢的制备和性能优化提供理论指导；
2.揭示低温超级贝氏体钢的相变特性及机理，推动相关领域的发展。

六、预期成果
1. 在本领域内发表学术论文2篇以上；
2. 取得较好的实验数据和模拟结果，为后续研究提供基础。

9SiCr钢的低温贝氏体组织与力学性能1.引言含碳量在0.75～0.98%的Fe-Si-Mn-Cr-Mo-V钢及其添加Co或Al的高硅高碳低合金钢的铸态组织经高温均匀化退火和奥氏体化后在稍高于MS点温度（125～200C）等温转变，可获得较高的硬度、强度以及韧性且具有纳米尺度（20～40nm）的条状相间无碳化物贝氏体铁素体和高碳残余奥氏体两相组织[1-4]。

9SiCr钢是一种常用的冷作模具钢，为提高其使用寿命，有必要对其进行低温等温转变处理，以获得具有较高的综合力学性能。

本文对9SiCr钢进行低温等温处理，并对微观组织和力学性能进行了分析测定。

2．实验材料及方法实验材料为9SiCr钢，其化学成分（质量分数）为0.85～0.95%C,1.20～1.60%Si,0.30～0.60%Mn，0.90～1.25%Cr。

用Formastor-F 型膨胀仪测量试样的各临界点得Ac1为770℃，Accm为870℃，MS为170℃。

将样品分别在SX-4-10型箱式电阻炉内进行870℃、910℃、950℃，保温15min后再进行200℃保温不同时间的等温处理。

等温处理设备为盐浴炉, 盐浴剂为50％NaNO2+50％KNO3。

将处理后的试样加工成尺寸为10 mm×10 mm×55 mmＵ型缺口的冲击试样。

用HV-5型小负荷维式硬度计和ZBC-300B冲击试验机测试其硬度和冲击韧性。

用光学显微镜和H-800型透射电子显微镜、Rigaku D/max-2500/PC型X射线衍射仪（CuK辐射）以及KYKY-2800型扫描电镜对试样显微组织、相组成及冲击断口进行分析。

3.结果与分析3.1组织观察(a)保温8h(b)保温 12h图1910℃保温15min，200℃等温淬火金相照片图1 为9SiCr钢等温处理后的金相组织。

可以看出，黑色的为针状下贝氏体，灰色为残余奥氏体。

随着等温淬火保温时间的延长，贝氏体铁素体针状组织数量越多，转变越完全。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言中低碳钢作为现代制造业中的重要材料，广泛应用于各种工程和产品制造中。

其中，其微观组织结构尤其是低温贝氏体组织，对于材料的性能具有决定性影响。

低温贝氏体组织是中低碳钢中一种常见的组织形态，它不仅对材料的强度、韧性、耐磨性等有着重要的影响，还对材料的加工性能和使用寿命产生深远的影响。

因此，对中低碳钢中的低温贝氏体组织与性能进行研究，对于优化材料性能、提高产品质量和推动相关产业的发展具有重要意义。

二、低温贝氏体组织的形成与特点低温贝氏体组织是中低碳钢在冷却过程中，由于温度低于一定阈值而形成的特殊组织形态。

其形成过程涉及钢的化学成分、冷却速度、温度等因素。

这种组织形态的特点是具有较高的强度和硬度，同时保持良好的韧性。

贝氏体组织的形成机制包括相变过程、相的析出与生长等，这些机制在控制材料的性能方面发挥着重要作用。

三、低温贝氏体组织的性能研究（一）强度与硬度低温贝氏体组织的形成使得中低碳钢的强度和硬度得到显著提高。

这主要是由于贝氏体组织的晶粒细小，且具有较高的位错密度，使得材料在受力时能够承受更大的应力。

此外，贝氏体组织的相变硬化效应也有助于提高材料的强度和硬度。

（二）韧性尽管贝氏体组织的强度和硬度较高，但其韧性同样优秀。

这得益于贝氏体组织的细小晶粒和均匀的相分布，使得材料在受到冲击或振动时能够吸收更多的能量，从而表现出良好的韧性。

（三）耐磨性低温贝氏体组织的耐磨性较好，这是由于贝氏体组织的硬度和韧性较高，使得材料在摩擦过程中能够抵抗磨损。

此外，贝氏体组织的细小晶粒也有助于提高材料的抗疲劳性能，从而进一步提高其耐磨性。

四、低温贝氏体组织的优化与控制为了进一步提高中低碳钢的性能，需要对低温贝氏体组织的形成过程进行优化和控制。

这包括调整钢的化学成分、控制冷却速度、调整温度制度等措施。

例如，通过调整钢中的合金元素含量，可以改变贝氏体组织的形成过程和性能；通过控制冷却速度和温度制度，可以精确控制贝氏体组织的形成和相分布。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言中低碳钢作为结构材料广泛应用于工程和制造领域，其组织和性能研究具有重要意义。

近年来，随着钢铁研究的深入，低温贝氏体组织逐渐成为研究热点。

本文将探讨中低碳钢中低温贝氏体组织的形成机理及其对材料性能的影响。

二、低温贝氏体组织的形成低温贝氏体组织是一种介于珠光体和马氏体之间的中间相组织，其形成与钢的化学成分、冷却速度、温度等因素密切相关。

在中低碳钢中，由于碳含量适中，合金元素含量相对较低，因此在合适的冷却条件下容易形成低温贝氏体组织。

在钢的冷却过程中，当温度降低至某一临界点以下时，铁素体开始转变为贝氏体。

此时，碳原子在铁素体内的扩散速率减慢，形成碳的富集区域，进一步促使贝氏体的形成。

随着温度的进一步降低，贝氏体组织逐渐形成并逐渐细化，最终成为一种特殊的亚稳态组织。

三、低温贝氏体组织的性能特点低温贝氏体组织具有优异的力学性能和加工性能。

其硬度适中，既保证了良好的切削加工性，又具有较高的抗拉强度和冲击韧性。

此外，低温贝氏体组织还具有良好的耐磨性和耐腐蚀性。

四、低温贝氏体组织对中低碳钢性能的影响低温贝氏体组织的形成对中低碳钢的性能产生了显著影响。

首先，低温贝氏体组织的存在提高了钢的强度和硬度，使其在承受载荷时具有更好的抗变形能力。

其次，低温贝氏体组织的细化和均匀分布有助于提高钢的韧性，使其在受到冲击时能够更好地吸收能量。

此外，低温贝氏体组织还具有较好的耐磨性和耐腐蚀性，提高了钢的使用寿命。

五、研究方法与实验结果本研究采用金相显微镜、扫描电镜和透射电镜等手段对中低碳钢中的低温贝氏体组织进行观察和分析。

通过调整钢的化学成分、冷却速度和温度等参数，研究低温贝氏体组织的形成规律及其对材料性能的影响。

实验结果表明，在合适的冷却条件下，中低碳钢中可以形成大量细小的低温贝氏体组织。

随着贝氏体含量的增加，钢的强度和硬度逐渐提高，同时保持了良好的韧性和耐磨性。

此外，通过调整钢的化学成分，可以进一步优化低温贝氏体组织的性能，提高钢的综合性能。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言随着现代工业的快速发展，钢铁材料因其优异的力学性能和良好的可加工性，在各个领域得到了广泛应用。

中低碳钢作为钢铁材料的重要组成部分，其组织和性能的研究对于提高材料性能、优化生产工艺具有重要意义。

其中，低温贝氏体组织是中低碳钢中一种重要的组织形态，其形成过程和性能特点的研究，对于提高中低碳钢的力学性能和抗腐蚀性能具有重要意义。

本文将针对中低碳钢中的低温贝氏体组织与性能进行研究，以期为中低碳钢的进一步研究和应用提供理论依据。

二、低温贝氏体组织的形成低温贝氏体组织是中低碳钢在特定温度范围内冷却时形成的一种组织形态。

其形成过程主要受到温度、时间、合金元素含量等因素的影响。

在冷却过程中，钢中的碳元素和合金元素会与铁元素结合形成不同的相结构，从而影响组织的形成。

当钢在较低的温度范围内冷却时，会形成贝氏体组织。

这种组织形态具有较高的硬度和强度，同时具有良好的韧性和抗腐蚀性能。

三、低温贝氏体组织的性能特点低温贝氏体组织的性能特点主要表现在以下几个方面：1. 力学性能：低温贝氏体组织具有较高的硬度和强度，能够承受较大的外力作用而不发生断裂。

同时，其韧性也较好，能够在受到冲击时吸收能量而不发生脆性断裂。

2. 抗腐蚀性能：低温贝氏体组织具有良好的抗腐蚀性能，能够在恶劣的环境中保持较好的稳定性。

这主要得益于其组织结构中的合金元素和碳元素的分布特点。

3. 加工性能：低温贝氏体组织的加工性能较好，易于进行切割、弯曲和焊接等加工操作。

这为中低碳钢的加工和应用提供了便利。

四、中低碳钢中低温贝氏体组织的研究方法对于中低碳钢中低温贝氏体组织的研究，主要采用以下几种方法：1. 金相显微镜观察法：通过金相显微镜观察钢的组织形态，了解贝氏体组织的形成过程和分布特点。

2. 扫描电镜分析法：利用扫描电镜对钢的微观结构进行观察和分析，研究贝氏体组织的形貌和结构特点。

3. 力学性能测试法：通过拉伸、冲击等力学性能测试，了解贝氏体组织的力学性能特点。

燕山大学硕士学位论文低合金含硅高碳钢低温贝氏体的组织和力学性能姓名：李喜月申请学位级别：硕士专业：材料学指导教师：王天生20061001第２章实验材料与方法图２－２等温转变实验用盐浴炉示意图Ｆｉｇ．２－２Ｓｃｈｅｍａｔｉｃｄｉａｇｒａｍｏｆｓａｌｔｈａｔｈｆｕｒｎａｃｅｆｏｒｉｓｏｔｈｅｒｍａｌｔｒａｎｓｆｏｒｍａｔｉｏｎ表２－２实验用钢的热处理工艺Ｔａｂｌｅ２—２Ｔｈｅｈｅａｔｔｒｅａｔｍｅｎｔｆｏｒｔｈｅｔｅｓｔｓｔｅｅｌｓ组别热处理工艺编号将试样加热到８７０℃奥氏体化，保温１５ｒａｉｎ，立即取出在２００℃等温淬火，ｌ分别保温０．５ｈ，Ｉｈ，２ｈ，３ｈ，４ｈ，８ｈ，取出水冷将试样加热到９１０℃奥氏体化，保温１５ｒａｉｎ，立即取出于２００℃等温淬火，２分别保温０．５ｈ，１ｈ，２ｈ，３ｈ，４ｈ，８ｈ，１２ｈ，１６ｈ．２０ｈ，２４ｈ，取出水冷将试样加热到９１０℃奥氏体化，保温１５ｍｉｎ，立即取出于２２０℃等温淬火，３分别保温３ｈ，６ｈ，９ｈ，１２ｈ。

１５ｈ，１８ｈ，取出水冷将试样加热到９５０℃奥氏体化，保温１５ｍｉｎ，立即取出于２００℃等温淬火，４分别保温０．５ｈ，Ｉｈ，２ｈ，３ｈ，４ｈ，８ｈ取出水冷将９ＳｉＣｒ钢试样在中温箱式炉中分别加热到８７０ｏＣ、９１０ｏＣ和９５０ｏＣ保温１５ｍｉｎ奥氏体化，快速取出放于盐浴炉中在２００ｏＣ和２２０ｏＣ进行不同时间的等温淬火热处理，取出后水淬，具体工艺如表２．２。

燕山大学工学硕士学位论文图２－５ＭＭＵ一５Ｇ型高温摩擦磨损实验机和主轴驱动系统ＭＭＵ－５ＧｈｉｇｈｔｅｍｐｅｒａｔｕｒｅｆｒｉｃｔｉｏｎａｎｄｗｅａｒｔｅｓｔｅｒａｎｄｍａｉｎｓｈａｆｔｄｒｉｖｅｒＦｉｇ．２—５其众影图２－６摩擦副上试样Ｆｉｇ．２－６Ｕｐｐｅｒｔｅｓｔｓａｍｐｌｅ该实验机配有两种摩擦副，第一种为端面磨损摩擦副，第二种为销一盘摩擦副。

我们采用的是第一种端面磨损摩擦副。

上试样摩擦面为一环面，材燕山大学工学硕士学位论文３．１．２不同温度等温淬火后的金相组织观察如图３．３，所示为６０Ｓｉ２Ｃｒ、ｒＡ钢经不同温度等温转变处理后得到的金相照片。

《中低碳钢中的低温贝氏体组织与性能研究》篇一一、引言中低碳钢以其优异的力学性能和良好的加工性能在机械制造、汽车制造、船舶制造等工业领域具有广泛应用。

而其中的低温贝氏体组织，作为钢中一种重要的组织形态，对钢的力学性能有着重要影响。

本文旨在探讨中低碳钢中低温贝氏体组织的形成机制及其对钢的力学性能的影响，为进一步优化钢的成分设计和加工工艺提供理论依据。

二、中低碳钢的成分与组织中低碳钢的碳含量介于低碳钢和高碳钢之间，具有较好的强度和韧性。

其组织主要由铁素体、渗碳体及其他合金元素形成的化合物组成。

在一定的冷却速度下，中低碳钢中会形成贝氏体组织。

三、低温贝氏体组织的形成机制低温贝氏体组织是在中低碳钢冷却过程中，由于温度降低，碳原子在铁素体中的扩散速度减慢，导致碳原子在铁素体晶界处聚集，形成一种特殊的组织形态。

这种组织形态具有较高的强度和韧性，是钢中一种重要的强化机制。

四、低温贝氏体组织的结构与性能低温贝氏体组织具有特殊的结构特点，其组织内部存在大量的位错和亚结构，使得钢的强度和韧性得到提高。

此外，低温贝氏体组织的形成还会影响钢的耐磨性、耐腐蚀性和疲劳性能等。

五、研究方法与实验结果本研究采用金相显微镜、扫描电镜、透射电镜等手段对中低碳钢中的低温贝氏体组织进行观察和分析。

同时，通过力学性能测试，研究了低温贝氏体组织对钢的力学性能的影响。

实验结果表明，低温贝氏体组织的形成能有效提高钢的强度和韧性，同时对钢的其他力学性能也有积极影响。

六、讨论与结论通过研究，我们发现低温贝氏体组织的形成机制与钢的成分、冷却速度及热处理工艺密切相关。

在一定的成分范围内，通过控制冷却速度和热处理工艺，可以有效地促进低温贝氏体组织的形成。

此外，低温贝氏体组织的形成还能改善钢的耐磨性、耐腐蚀性和疲劳性能等。

在结论部分，我们总结了本研究的主要发现和创新点，并指出了未来研究方向。

首先，我们需要进一步研究低温贝氏体组织的形成机制，以更好地控制其形成过程。

《高碳Cr-Si-Mo钢的低温贝氏体转变行为及力学性能》篇一一、引言随着现代工业的快速发展，钢铁材料作为最重要的工程材料之一，其性能的优化和改良显得尤为重要。

高碳Cr-Si-Mo钢以其出色的强度、韧性及耐磨性，广泛应用于汽车、机械制造、航空航天等关键领域。

尤其当钢经过特定的热处理后，如低温贝氏体转变过程，其性能可得到进一步的提升。

本篇论文主要探讨了高碳Cr-Si-Mo钢在低温贝氏体转变过程中的行为及所得力学性能的研究。

二、材料与方法本部分主要介绍所使用的实验材料、设备及研究方法。

（一）实验材料本实验选用的是高碳Cr-Si-Mo钢。

（二）实验方法通过热模拟实验和金相观察，研究了该钢的低温贝氏体转变过程，并通过力学性能测试对其性能进行评估。

（三）低温贝氏体转变处理具体包括了冷却速率、转变温度等条件的控制，以探索最佳的贝氏体转变条件。

三、低温贝氏体转变行为（一）微观结构变化在低温贝氏体转变过程中，高碳Cr-Si-Mo钢的微观结构发生了显著变化。

通过金相观察和电子显微镜分析，发现随着温度的降低和时间的延长，钢中的贝氏体结构逐渐形成，并且形成了精细的铁素体和渗碳体的层状结构。

（二）冷却速率的影响研究表明，冷却速率对贝氏体的形成具有显著影响。

快速冷却导致更细小的贝氏体形成，提高了钢的硬度和强度；而缓慢冷却则有助于形成更大尺寸的贝氏体，可能对韧性有所影响。

四、力学性能分析（一）硬度与强度经过低温贝氏体转变处理的高碳Cr-Si-Mo钢，其硬度与强度得到了显著提高。

特别是当采用适当的冷却速率时，其硬度可达到较高水平，满足了高强度和高耐磨性的要求。

（二）韧性及冲击性能除了硬度和强度外，韧性也是衡量钢性能的重要指标。

本实验发现，经过适当的低温贝氏体转变处理后，钢的韧性得到了显著提高，同时冲击性能也得到了改善。

这主要归因于贝氏体的精细结构和均匀分布的渗碳体。

五、结论通过对高碳Cr-Si-Mo钢的低温贝氏体转变行为及力学性能的研究，我们得出以下结论：1. 低温贝氏体转变过程对高碳Cr-Si-Mo钢的微观结构和性能具有显著影响。

《高碳Cr-Si-Mo钢的低温贝氏体转变行为及力学性能》篇一一、引言随着现代工业的快速发展，高碳Cr-Si-Mo钢因其优异的力学性能和良好的耐热性能，在汽车、机械制造、石油化工等领域得到了广泛应用。

在钢的加工过程中，贝氏体转变是一种重要的相变过程，它对钢的力学性能有着显著影响。

本文旨在研究高碳Cr-Si-Mo钢在低温条件下的贝氏体转变行为及其对力学性能的影响。

二、材料与方法1. 材料制备本实验采用高碳Cr-Si-Mo钢作为研究对象，通过真空感应炉熔炼制备出实验用钢。

经过轧制、退火等工艺处理后，得到所需的实验材料。

2. 实验方法（1）金相组织观察：采用光学显微镜和电子显微镜观察钢的显微组织，分析贝氏体转变的形态和分布。

（2）力学性能测试：通过拉伸试验、硬度测试等手段，测定钢的力学性能。

（3）热模拟实验：采用热模拟技术，模拟钢在低温条件下的贝氏体转变过程，观察其转变行为。

三、高碳Cr-Si-Mo钢的低温贝氏体转变行为1. 贝氏体转变的形态与分布在低温条件下，高碳Cr-Si-Mo钢发生贝氏体转变，形成细小的贝氏体组织。

通过金相组织观察发现，贝氏体形态呈现为板条状或针状，分布在钢的基体中。

2. 贝氏体转变的动力学过程热模拟实验结果显示，在低温条件下，高碳Cr-Si-Mo钢的贝氏体转变受到温度和时间的影响。

随着温度的降低和时间的延长，贝氏体的形成量逐渐增加。

此外，合金元素的含量也会影响贝氏体的形成过程。

四、力学性能分析1. 拉伸性能通过拉伸试验发现，高碳Cr-Si-Mo钢在经过低温贝氏体转变后，其抗拉强度和屈服强度得到显著提高。

此外，钢的延伸率和断面收缩率也有所提高，表明其塑性和韧性得到改善。

2. 硬度性能硬度测试结果表明，经过低温贝氏体转变的高碳Cr-Si-Mo钢具有较高的硬度值。

这主要归因于贝氏体组织的形成，使得钢的硬度得到提高。

五、讨论与结论1. 讨论高碳Cr-Si-Mo钢在低温条件下发生贝氏体转变，形成细小的贝氏体组织。

好文：钢在冷却时的转变之贝氏体钢在冷却时的转变之贝氏体的组织形态、性能、特点一、定义1.贝氏体（中温转变）：当奥氏体过冷到低于珠光体转变温度和高于马氏体转变温度之间的温区时，将发生由切变相变与短程扩散相配合的转变，其转变产物叫贝氏体或贝茵体；2.贝氏体转变特点：具有某些珠光体转变和马氏体转变的特点：•同珠光体转变相似之处：贝氏体也是又铁素体+碳化物组成的机械混合物，在转变过程中发生在铁素体中的扩散；•同马氏体转变相似之处：奥氏体向铁素体的晶格改组是通过切变方式进行的；•贝氏体转变是由扩散、共格的转变；二、贝氏体的组织形态1.分类：碳含量ωC形成温度℃贝氏体形态特征ωC ＞0.4600~350℃上贝氏体羽毛状350℃~Ms下贝氏体黑色针状1）上贝氏体显微组织形貌：•在光学显微镜下：中、高碳钢的上贝氏体组织的典型特征呈羽毛状；•在电子显微镜下：上贝氏体由许多从奥氏体晶界向晶内平行生长的条状铁素体和在相邻铁素体条间存在的断续的、短杆状的渗碳体所组成；•上贝氏体中的铁素体含过饱和的碳，存在位错结构；铁素体的形态和亚结构与板条马氏体相似，但其位错密度比马氏体要低2~3个数量级；•形成为温度下降，上贝氏体中的铁素体条宽度变细，渗碳体丝滑且弥散度增大；•上上贝氏体中的铁素体条间还可能存在未转变的残留奥氏体。

•上贝氏体组织示例图片：2）下贝氏体显微组织形貌•在光学显微镜下：呈黑色针状，它可以在奥氏体晶界上形成，但更多时在奥氏体晶粒内沿着某些晶面单独地或成堆地长成针叶状；•在电子显微镜下：下贝氏体由碳过饱和的片状铁素体和其内部析出的微细碳化物组成。

•下贝氏体中的含碳量高于上贝氏体中的铁素体；其立体形态，同片状马氏体的一样，也呈现凸透状；•下贝氏体亚结构高密度位错，位错密度比上贝氏体中的铁素体高；•下贝氏体组织示例图片：3）粒状贝氏体显微组织形貌•一般在低碳钢及低、中碳合金钢中在特定状态下存在；•形成温度：一般在上贝氏体形成温度以上和奥氏体转变为贝氏体最高温度（B S）以下范围内；•光镜下组织特征：大块状或针状铁素体内分布着一些颗粒状小岛（这些小岛在高温下原是富碳奥氏体区）；•一些研究表明，大多数结构钢，无论C曲线形状如何，也无论是连续冷却还是等温冷却，只要冷却过程控制在一定范围内，都可以形成粒状贝氏体，并且其组织也是多种多样的；三、贝氏体的性能1）贝氏体的性能影响因素•主要取决于其组织形态；贝氏体是铁素体和碳化物组成的双相组织，其中各相的形态、大小和分布都影响贝氏体的性能2）上贝氏体的性能上贝氏体形成温度较高，铁素体晶粒和碳化物颗粒较粗大，碳化物呈短杆状平行分布在铁素体板条之间，铁素体和碳化物分布有明显的方向性。
