电机与电气控制技术复习题2

电气控制技术复习题+参考答案一、单选题（共87题，每题1分，共87分）1.变压器主要组成部分是（）A、铁芯与绕组B、定子与转子C、铁芯与定子D、绕组与转子正确答案：A2.电动机的主要组成部分是（）。

A、定子和转子B、定子绕组和铁芯C、转子绕组和铁芯D、绕组和铁芯正确答案：A3.变压器不可以变换交流电的（）A、电压大小B、不确定C、频率D、电流大小正确答案：C4.行程开关的电气字母符号为()A、QSB、SQC、SBD、QF正确答案：B5.我国变压器的额定频率规定为（）A、60HzB、100HzC、都不是D、50Hz正确答案：D6.在三相异步电动机进行能耗制动时，切除定子绕组三相电源的同时，要在定子绕组中接通（）。

A、交流电源B、直流电源C、任意电源D、以上都不是正确答案：B7.热继电器在电动机控制线路中不能作()。

A、缺相保护B、短路保护C、过载保护D、缺相保护正确答案：B8.三相异步电动机的额定电压是指定子绕组的（）。

A、相电压B、线电压C、任意电压D、不确定正确答案：B9.三相异步电动机的额定电流是指定子绕组的（）。

A、线电流B、不确定C、相电流D、任意电流正确答案：A10.变压器一次、二次绕组的电压与其匝数的关系是（）A、成反比B、不确定C、无关D、成正比正确答案：D11.在三相异步电动机的反接制动中，限制制动电流的措施是（）。

A、在电动机的定子回路中串制动电阻。

B、使用时间继电器C、使用速度继电器D、以上都不是正确答案：A12.交流接触器的作用是（）A、频繁通断主回路B、保护主回路C、保护控制回路D、频繁通断控制回路正确答案：A13.低压断路器的型号为DZ10-100，其额定电流是（）A、10AB、100AC、10-100AD、以上都不是正确答案：B14.完成工作台自动往返行程控制要求的主要电器元件是（）。

A、行程开关B、接触器C、按钮D、刀开关正确答案：A15.电源开关之后的三相交流主电路分别用（）A、L1、L2、L3标号B、U、V、W标号C、A、B、C标号D、1、2、3标号正确答案：B16.使用电压互感器时，其二次侧不允许（）A、短路B、通路C、不确定D、开路（断路）正确答案：A17.电压互感器二次侧的额定电压一般是A、5000VB、100VC、10VD、任意正确答案：B18.用来表示电动机、电器实际位置的图是（）。

06级电机与电气控制技术试题库及答案一、名词解释：（每题5分）四、选择：（每题3分）1、下列元件中，开关电器有 A 。

(C)A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有 A 。

(C)A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是 C 。

(C)A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是B 。

(B)A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是 B 。

(B)A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是 A 。

(C)A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流B 。

(A)A、相同B、不相同C、与电压无关D、与电压成正比8、下面 D 不是接触器的组成部分。

(B)A、电磁机构B、触点系统C、灭弧装置D、脱扣机构9、时间继电器的作用是 D 。

(C)A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将 B 。

(A)A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为 B 。

(C)A、B、C、D、12、延时断开常闭触点的图形符号是 B 。

(C)A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是 A 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作14、断电延时时间继电器，它的延时触点动作情况是 B 。

(A)A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬时动作D、线圈通电时触点不动作，断电时触点延时动作15、热继电器的整定值为6.8A，则动作范围应选用 D 。

《电机与电气控制技术》
一、填空题，（本大题共8小题,20分）
1.电动机、发电机、发电机、电动机
2.反馈制动反接制动能耗制动
3.并励串励复励
4.电源反接制动倒拉反接制动
5.同步转速
6.短路，过载，欠压
7.反抗性转矩，位能负载转矩
8.电枢串电阻起动、降压起动
二、单项选择题，（本大题共10小题,20分）
1.Λ
2.C
3.Λ
4.C
5.C
6.C
7.B
8.C
9.B
10.B
三、简答题，（本大题共3小题,18分）
1.电动机在未启动前n=O,E=O,而Ra很小,所以将电动机直接接入电网并施加额定电压时，启动电流将很大.I sl=UNZRa
2.直流他励电动机启动时,一定要先把励磁电流加上使因为主磁极靠外电源产生磁场.如果忘了先合励磁绕阻的电源开关就把电枢电源接通，T1.=O时理论上电动机转速将趋近于无限大,引起飞车，
T1.=TN时将使电动机电流大大增加而严重过载.
3.三相异步电动机在相同电源电压下，满载和空载启动时，启动电流和启动转矩都相同。

T st=KR2u2∕（R22+X22o）I=4.44f∣N2∕R与U,R2,Xzo有关。

4.由于热继电器有热惯性，大电流出现时他不能立即动作，故热继电器不能做短路保护。

四、作图题（本大题共2小题,20分）
2.
串励式五、计算题（本大题共2小题,20分）
1.7；=9.55%=14N∙m（3分）
n N
因启动的必要条件是I,>乙，所以能启动的最大负载转矩T1.w为13.36Nm（1分）。

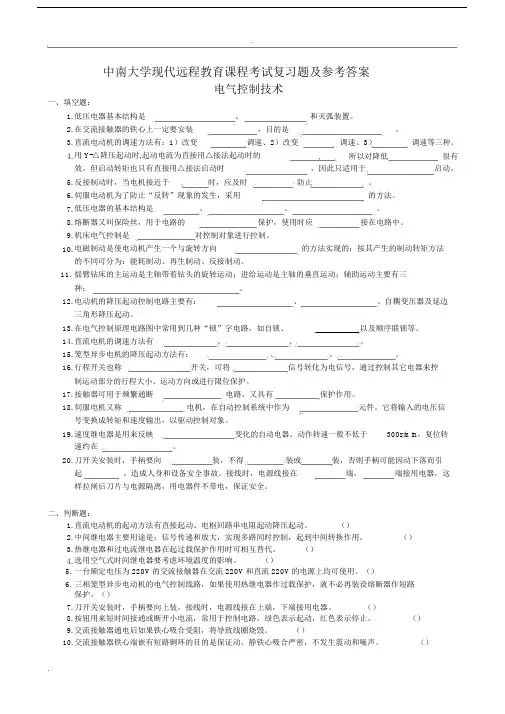

中南大学现代远程教育课程考试复习题及参考答案电气控制技术一、填空题：1.低压电器基本结构是、和灭弧装置。

2.在交流接触器的铁心上一定要安装，目的是。

3.直流电动机的调速方法有：1）改变调速、2）改变调速、3）调速等三种。

4.用Y-△降压起动时,起动电流为直接用△接法起动时的,所以对降低很有效。

但启动转矩也只有直接用△接法启动时，因此只适用于启动。

5.反接制动时，当电机接近于时，应及时防止。

6.伺服电动机为了防止“反转”现象的发生，采用的方法。

7.低压电器的基本结构是、、。

8.熔断器又叫保险丝，用于电路的保护，使用时应接在电路中。

9.机床电气控制是对控制对象进行控制。

10.电磁制动是使电动机产生一个与旋转方向的方法实现的；按其产生的制动转矩方法的不同可分为：能耗制动、再生制动、反接制动。

11.摇臂钻床的主运动是主轴带着钻头的旋转运动；进给运动是主轴的垂直运动；辅助运动主要有三种：。

12.电动机的降压起动控制电路主要有：、、自耦变压器及延边三角形降压起动。

13.在电气控制原理电路图中常用到几种“锁”字电路，如自锁、以及顺序联锁等。

14.直流电机的调速方法有、、。

15.笼型异步电机的降压起动方法有：、、。

16.行程开关也称开关，可将信号转化为电信号，通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。

17.接触器可用于频繁通断电路，又具有保护作用。

18.伺服电机又称电机，在自动控制系统中作为元件。

它将输入的电压信号变换成转矩和速度输出，以驱动控制对象。

19.速度继电器是用来反映变化的自动电器。

动作转速一般不低于300r/min，复位转速约在。

20.刀开关安装时，手柄要向装，不得装或装，否则手柄可能因动下落而引起，造成人身和设备安全事故。

接线时，电源线接在端，端接用电器，这样拉闸后刀片与电源隔离，用电器件不带电，保证安全。

二、判断题：1.直流电动机的起动方法有直接起动、电枢回路串电阻起动降压起动。
