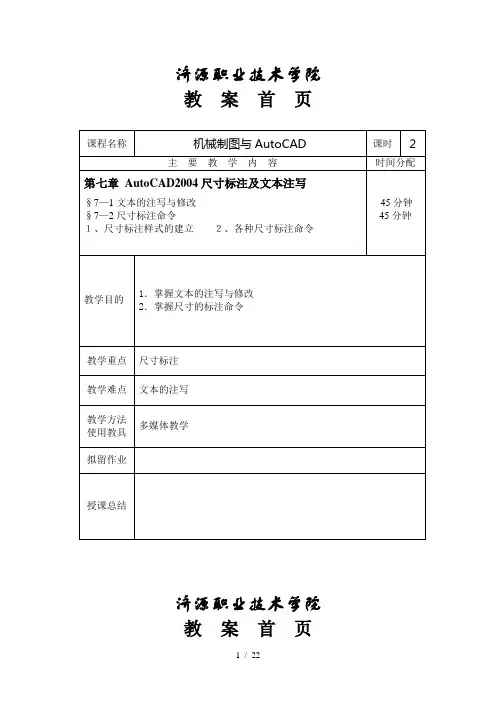

济源职业技术学院教案首页济源职业技术学院教案首页第七章 AutoCAD2004尺寸标注及文本注写一、本章重点：1．掌握文本的注写与修改；2．尺寸标注命令的使用3．尺寸标注编辑命令；二、本章难点：1．文本注写的设置；2．尺寸标注的应用。
三、本章要求：通过本章的学习，初步了解AutoCAD2004尺寸标注基本规定，能够正确使用文本和尺寸标注命令。
能画图并标注尺寸四、本章内容：§7—1 文本的注写与修改文字是工程图样中不可缺少的一部分。
为了完整的表达设计思想，除了正确的用图形表达物体的形状、结构外，还要在图样中标注尺寸、注写技术要求、填写标题栏等。
这些内容都要注写文字或数字。
AutoCAD 2004提供了很强的文字处理功能，支持TmeType字体传统和扩展的字符格式等，AutoCAD 2004中文版还提供了符合国家标准的汉字和西文字体，使工程图样中的文字清晰、美观，增强图形的可读性。
本章着重介绍文字的标注、编辑方法、尺寸标注及标注编辑命令。
在图形中书写文字时，首先要确定采用的字体文件、字符的高宽比及放置方式．这些参数的组合称为样式。
缺省的文字样式名为STANDARD，用户可以建立多个文字样式，只能选择其中一个为当前样式(汉字和字符，应分别建立文字样式和字体)，且样式名与字体要一一对应。
建立文字样式可按以下方法操作。
一、新建文字样式1.调用(1)命令行：STYLE(2)菜单：格式→文字样式采用上述任何一种方法后，显示如图所示的文字样式对话单击“新建”按钮显示如下图所示的新建文字样式对话框单击“确定”按钮便建立了一个新的文字样式名。
二、设置字体名和高度（1）在“字体名”列表中选择字体名称，确定字体高度（若写单行文字，可以在命令窗口输入字高），用户还可以根据需要选择字体效果（2）单击“应用”按钮→单击“关闭”按钮（建议汉字字体设TT仿宋GB2312,）三、特殊字符在图形中书写文字时，除了可以输人汉字、英文字符、数字和常用符号外．AutoAD2004还提供了控制码及部分特殊字符。

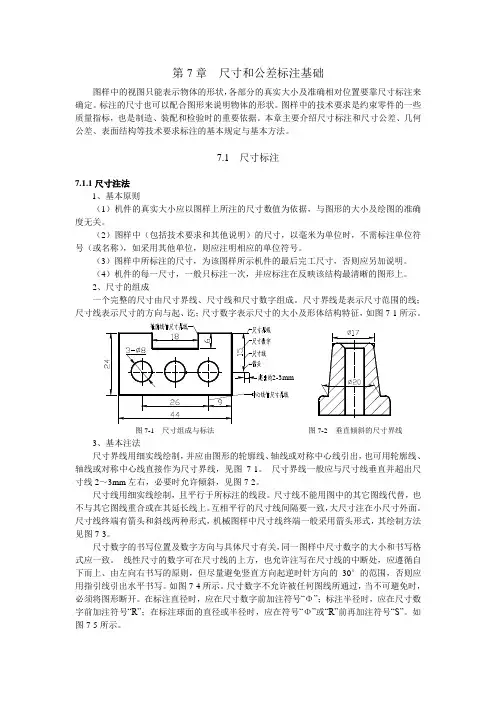

第7章编辑标注和形位公差标注7.1任务25编辑尺寸标注在了解了一般的尺寸标注以后，可以对图形进行比较全面的标注了，标注完尺寸后，有时为了控制标注的位置，可以使用标注间距设置标注之间的距离，可以使用打断标注将标注尺寸线打断，在标注轴测图时，还需要将标注倾斜，可以将向线性标注中添加一条折弯线等，以方便读图。
7.1.1简单点评在标注尺寸之后，可以编辑标注，可以利用特性工具栏单独地修改图形中现有标注对象的所有部分，也可以使用标注样式修改图形中现有标注对象的所有部分。
也可以通过使用打断或调整标注间的间距实际修改标注。
可以将折弯线添加到线性标注以指定标注值不代表实际标注的值，或者添加抽验以表示检查所制造部件的标注值的频率。
本节将介绍各种编辑标注的方法。
7.1.2核心知识1设置尺寸标注的间距直接选择标注尺寸，然后拖动其夹点，就可以快速改变尺寸线和文字的位置，如果好几个标注尺寸在一起，拖动每一个尺寸的夹点来均匀的放置尺寸标注就显得不方便了！AutoCAD2009提供了一种快速修改尺寸间距的命令。
即在菜单浏览器中执行“标注>标注间距”菜单命令，根据命令窗口提示单击选择基准标注，接着单击选择选择要产生间距的标注，然后可根据情况选择系统自动设置间距或者自己设置标注间距。
2打断标注使用打断标注可以使标注、尺寸延伸线或引线不显示，可以自动或手动将折断标注添加到标注或多重引线。
根据与标注或多重引线相交的对象数量选择放置折断标注的方法。
7.1.3任务实际操作下面就以实例来介绍相关操作方法，首先是适当的移动尺寸标注间的间距，然后将相交的标注尺寸引线打断，具体操作步骤如下。
步骤1 ：启动AutoCAD 2009，打开随书光盘中的“dwg\07\7.1.3.dwg”图形文件，如图7-1所示。
图7-1 打开图形文件步骤2 ：在功能区“注释”选项卡的“标注”面板中，单击“调整间距”按钮，如图7-2所示。
图7-2“标注”面板步骤3：根据命令窗口的提示单击图形左方的线性标注为基准标注，如图7-3所示。
