...第四章桥梁墩台(3-2)墩台类型与构造特点

通过增加墩台混凝土截面或增设外部混凝土 套箍来提高墩台承载力和稳定性。
粘贴钢板加固法
通过粘合剂将钢板粘贴在墩台表面，增强其 抗剪和抗弯能力。
外包混凝土加固法
在墩台外部包裹一层混凝土，以提高其整体 性和承载能力。
碳纤维复合材料加固法
利用碳纤维复合材料的高强度和轻质特性， 对墩台进行加固。
维护策略
定期检查与评估
设计提供依据。
稳定性分析
稳定性分析主要研究桥梁墩台在 各种荷载作用下的稳定性，包括
整体稳定性和局部稳定性。
分析方法包括有限元法和有限差 分法等数值分析方法，以及极限 承载力和极限平衡法等实验方法。
稳定性分析的目的是评估桥梁墩 台结构的稳定性，为结构设计提
供依据。
04
桥梁墩台加固与维护
加固方法
增大截面加固法
介绍了南京长江大桥墩台加固工程的背景、加固方案、施工过程及效果评估。
杭州湾跨海大桥墩台维护
介绍了杭州湾跨海大桥墩台维护工程的概况、维护策略、实施过程及效果。
05
桥梁墩台工程实例
大型桥梁墩台工程
大型桥梁墩台工程是指规模较大、结 构复杂的桥梁墩台工程，通常涉及到 大跨度、高承载力等特点。
大型桥梁墩台工程在施工过程中需要 严格控制工程质量，确保墩台结构的 精度和稳定性。
3
静力分析的目的是评估桥梁墩台结构的强度、刚 度和稳定性，为结构设计提供依据。
动力分析
动力分析主要研究桥梁墩台在 动力荷载作用下的响应，包括 地震、风荷载和车辆荷载等。
分析方法包括有限元法和边 界元法等数值分析方法，以 及振动台试验和风洞试验等
实验方法。
动力分析的目的是评估桥梁墩 台结构的抗震、抗风和抗车振 性能，为结构抗震设计、抗风

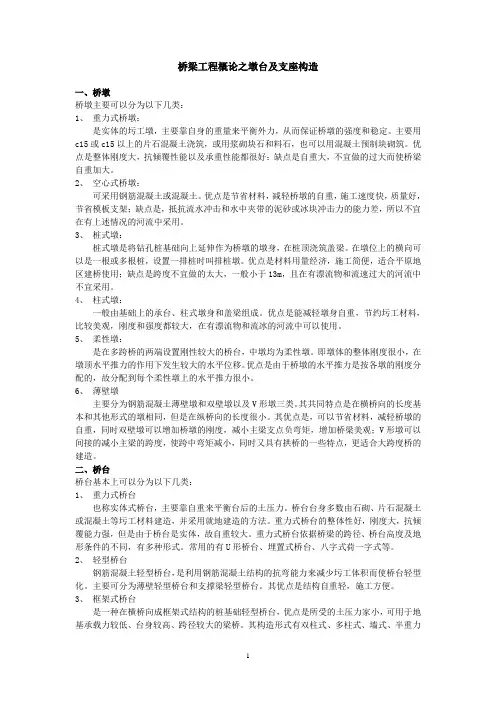

桥梁工程概论之墩台及支座构造一、桥墩桥墩主要可以分为以下几类：1、重力式桥墩：是实体的圬工墩，主要靠自身的重量来平衡外力，从而保证桥墩的强度和稳定。

主要用c15或c15以上的片石混凝土浇筑，或用浆砌块石和料石，也可以用混凝土预制块砌筑。

优点是整体刚度大，抗倾覆性能以及承重性能都很好；缺点是自重大，不宜做的过大而使桥梁自重加大。

2、空心式桥墩：可采用钢筋混凝土或混凝土。

优点是节省材料，减轻桥墩的自重，施工速度快，质量好，节省模板支架；缺点是，抵抗流水冲击和水中夹带的泥砂或冰块冲击力的能力差，所以不宜在有上述情况的河流中采用。

3、桩式墩：桩式墩是将钻孔桩基础向上延伸作为桥墩的墩身，在桩顶浇筑盖梁。

在墩位上的横向可以是一根或多根桩，设置一排桩时叫排桩墩。

优点是材料用量经济，施工简便，适合平原地区建桥使用；缺点是跨度不宜做的太大，一般小于13m，且在有漂流物和流速过大的河流中不宜采用。

4、柱式墩：一般由基础上的承台、柱式墩身和盖梁组成。

优点是能减轻墩身自重，节约圬工材料，比较美观，刚度和强度都较大，在有漂流物和流冰的河流中可以使用。

5、柔性墩：是在多跨桥的两端设置刚性较大的桥台，中墩均为柔性墩。

即墩体的整体刚度很小，在墩顶水平推力的作用下发生较大的水平位移。

优点是由于桥墩的水平推力是按各墩的刚度分配的，故分配到每个柔性墩上的水平推力很小。

6、薄壁墩主要分为钢筋混凝土薄壁墩和双壁墩以及V形墩三类。

其共同特点是在横桥向的长度基本和其他形式的墩相同，但是在纵桥向的长度很小。

其优点是，可以节省材料，减轻桥墩的自重，同时双壁墩可以增加桥墩的刚度，减小主梁支点负弯矩，增加桥梁美观；V形墩可以间接的减小主梁的跨度，使跨中弯矩减小，同时又具有拱桥的一些特点，更适合大跨度桥的建造。

二、桥台桥台基本上可以分为以下几类：1、重力式桥台也称实体式桥台，主要靠自重来平衡台后的土压力。

桥台台身多数由石砌、片石混凝土或混凝土等圬工材料建造，并采用就地建造的方法。

24
3 、 桥墩防撞
防护对象：
流冰、船只、其它漂流物
对策：
破碎、缓冲、保护
常见形式：
分离式、非分离式 破冰棱、破冰罩 桩支承 人工岛 漂浮式 系缆桩 防护板
25
【属于3】破冰棱
墩身截面形式、破冰棱结构示意图
水流 不稳 定时
无水墩、 旱桥墩
26Leabharlann 【属于3】破冰罩27
4、 桥墩造型
以满足功能为目的
36
【属于5－1】八字式、一字式桥台
? 八字式
最常见的构造形式
? 一字式
适用于：河岸稳定、桥台较矮、河床压缩、中小跨径桥梁。
挑臂式； 悬臂端厚≮30－40cm。 ～墩帽平面尺寸： ·保证支座布置
—支座边缘离墩身边缘不得太近，以免过大的应力集中： —顺桥向0.25m/0.20m/0.15m（大/中/小桥） —横桥向，与墩的端头形状有关…
～墩帽表面做成横坡，是实现桥面横坡的一种方法。
※○※具体尺寸要求服从规范。〖图 ↓〗
13
～一般布在具有刚性桥台的多跨桥中。连续刚构桥尤为 常用。
柔性墩的布置
19
【属于2－3】柔性墩桥例
Raftsundet Bridge Span of 86+202+298+125m
20
2－4、框架式桥墩
◎以钢筋砼、预应力砼等压弯构件代替墩身来支承上部。
◎常见：
～单层或多层框架； ～X、V、Y型墩
◎V型墩常见于：
○按施工工艺分类：
就地砌（浇）筑、预制安装；
○按截面型式分类：
矩形、圆形、圆端形、尖端形、组合截面； ～墩身截面变化：
等截面（垂直侧面） 变截面（倾斜侧面、台阶形）

（1）永久作用
▪ 恒载支承反力 包括上部结构砼收缩、徐变影响 ▪ 墩台自重 包括基础襟边上的土重及其侧压力 ▪ 预应力 如对装配式压应力空心墩所施加的预应力 ▪ 基础变位影响 变位对超静定结构引起的附加内力 ▪ 水的浮力 对于透水性地基，稳定验算时计算水的不
利浮力，应力验算时考虑水的有利浮力
（2）可变作用（桥台不计风力、流水压力、冰压力）
（5）流水压力
作用在桥墩上的流水压力，可按公路桥涵设 计规范中有关规定计算。流水压力的合力作用 点，假定在设计水位以下1/3水深处，即假定河底 的流速为零，作用力的分布呈倒三角形。
位于涌潮河段的桥墩台，应考虑因涌潮潮差 产生的水压力和涌潮对桥墩的拍击力。由于涌潮 现象机理十分复杂，在设计计算前须对涌潮在桥 位出现的规律及对结构物的作用力大小和计算图 式进行研究分析。
航运繁忙的河道，船只往往因突发原因引起 航行失控，或因能见度低造成船墩相撞。桥墩在 设计中不但要有一定抵抗船舶冲击的能力，还要 考虑采用缓冲装置和保护系统，预防或改变船只 冲击荷载的方向或减少对桥墩的冲击荷载。
墩 身 平 面 形 状 与 破 冰 棱 体
第三节 桥台的类型与构造
1、桥台的类型
埋式桥台 重力式桥台 U形桥台
它介于重力式桥墩和轻型桥墩之间。 构造要求：
①墩身最小壁厚 对砼≥50cm，对钢砼≥30cm ②墩身纵横隔板 应设置横（或纵横）隔板，加强墩
身局部稳定和抗撞能力
③检查设施 设置进入洞或检查设备 ④通风孔泄水孔 墩身周围设置直径为20～30cm的通
风孔或泄水孔，以调节壁内外温差 和平衡水压力
装 配 式 预 应 力 砼 桥 墩 构 造
（3）柱式（桩柱式）桥墩
▪ 结构：分离的两根或多根立柱（或桩柱） ▪ 组成：承台、柱式墩身和盖梁（如图） ▪ 分类：单柱式、双柱式、哑铃式、混合双柱式 ▪ 优点：外型美观，圬工体积少，施工方便 ▪ 缺点：因柱间空间局限，易阻滞漂浮物 ▪ 适用范围：桥梁宽度较大的城市桥梁和立交桥；
