『FANUC』控制器操作面板说明: 键盘的说明 号码 名 称 说 明 (1) 重设(Reset)键 解除警报、重新设定CNC时.

(2) 求助(Help)键 对"MDI键"的操作不明了时.

(3) 切换(Shift)键 1按键上有2个文字的地址键.

利用"切换键"切换右下的文字可于输入时显示. (4) 地址/数值键 用于输入字母、数字.

(5) 换页键 用于CRT画面之换页.

(6) 光标移动键 光标作"上"、"下"、"左"、"右"移动.

(7) 功能键 用于切换显示各功能的画面.

(8) 编辑键 编辑程序时使用. (9) 输入(Input)键 将文字或数字键数据输入到内存.(如:各类参数、资

料) 此按键功能与"输入"(软键)相同.

(10) 取消(Can)键 按此键可消除最后键入缓冲区内的文字或符号.

当按取消(Can)键时,在" _ "前的文字立刻取消.

求助(Help)键:

(1) 按"ALARM"键,显示: 例: 输入"10"(ALARM NO.) →选择→显示以下讯息画面.

(2) 按"OPERAT"键,显示"操作方法"之选项说明. 例: 输入"2" →选择→显示选择需要的画面配置. (3) 按"PARAM"键,显示参数号码之分类. 光标移动键:↑、↓(从某一单节移动至下一单节.) ←、→ (选择单节内的个别文字.)

编辑(Edit)键: ALTER(修改) INSERT(插入) DELETE(删除)

(1)ALTER(修改):将错误的"数值/指令"覆盖. (例:将"X20"修改为"X20.0".) 键入"X20.0" →按"ALTER" →显示以下画面. (2)INSERT(插入):将键输入缓冲区数据存入控制器内存内.(为表示系键输入数据,前头有">"记号｡键入数据的最后有"_",表示一个文字的输入位置｡(最多可输入"32"字.)

(3)DELETE(删除):将控制器内存内的文字数据删除. (例:将"X20.0"删除.) 以光标移动至要删除的位置 →按"DELETE".

Can (取消):可消除最后键入缓冲区内的文字或符号. 当按"Can"时,在" _ "前的文字立刻取消. 功能键有:" POS"、"PROG"、"OFFSET/SETTING"、"SYSTEM"、"MESSAGE"、"GRAPHIC"、"CUSTOM",而各功能键代表显示不同的功能画面｡

(一) 按"POS"(功能)键,显示如下: 壹.

1.按"绝对"(软键),显示:"绝对坐标"画面｡

2. (1)按"相对"(软键),显示:"相对坐标"画面｡ (2) 按"相对" → (操作) (软键),显示: 3.按"总合"(软键),同时显示:"相对坐标"、"绝对坐标"、"机械坐标"画面｡

4.按"HNDL"(软键),显示:"手动插入"功能画面. 5.按"(操作)"(软键),显示:

贰. "操作监视"画面: 操作方式: 按"POS"(功能键) → (软键) →出现" MONI "

→按"MONI"(软键) →显示以上画面. (二)按"PROG"(功能)键,显示如下:

1.按"程序"(软键),显示: A."加工程序". (于MEM [即"AUTO"]模式) B."编辑新加工程序". (于EDIT模式)

2.于"EDIT"模式,按"DIR"(软键):显示"程序记忆的使用量"及"程序一览表"画面.『包含:"登记程序数(USE)"、"剩余程序数(空)"、"程序号码(O NO.)"、"程序名称(COMMENT)"、"登记的程序记忆容量(CHAR.)"、"剩余可使用的程序记忆容量"｡』

3. 操作方式: EDIT模式. 按"PROG" (功能键) →程序 (软键) → (操作) (软键) → (软键) →显示以上画面.

READ / PUNCH:可用于程序的传输. (PC→CNC控制器或CNC控制器→PC) EX-EDT:程序扩充编辑功能. (选购) 4. A. BG-EDT (背景编辑) :在程序执行中可进行其它程序的编辑. (编辑方式和前景编辑相同)｡

操作方式: MEMORY / EDIT模式. 按"PROG"(功能键) → (操作) (软键) → BG-EDT →显示以下画面. →编辑新程序. (例: O0003) →程序内容编辑完成.

→ (操作) → BG-END →跳回至编辑画面｡ B. O检索: "程序号码"检索. (内存中有许多程序时,可寻找一程序) 操作方式: MEMORY / EDIT模式. O + ×××× (程序号码) →按"O检索" (软键).

例: 呼叫内存内之加工程序- "O1111".

C.检索↑、检索↓:地址文字(X、Y、Z、S、∙∙∙∙)检索. 操作方式: EDIT模式. 地址 + 数值 →按"检索↑"或"检索↓".

例: 搜寻" X20.0 ". (输入" X20.0 ",再按"检索↓".) (三)按"OFFSET/SETTING"(功能)键,显示如下: 壹. 1.按"补正"(软键):显示"工具补正"画面. (可设定"刀具长度补正量"、"刀具半径补正值"等资料. ) A. NO检索:"番号"检索. (如上图,例:"番号011",则输入"11",再按"NO检索".) B. C.输入:"刀具长度补正量"自动输入. 操作方式: " OFFFSET/SETTING "(功能键)→补正(软键)→输入欲设定的"番号？" →" Z "键(字母键) → C.输入 ( ※使用此功能,必须先"Z轴"回"HOME",再将"相对坐标-归零[ Z 0.000 ]";否则,会造成长度补正量的误差. )

C. +输入: 可执行补正量的"加算"和"减算". D. 输入: 功能和FANUC操作面板上之"INPUT"键相同. 2.按"SETING"(软键),显示以下画面: 按"PAGE ↓"(功能键),显示: 再按"PAGE ↓",显示: 3.按"坐标系"显示: 一、加工原点(程序原点)设定: 加工原点位置的选择:(1)素材基边、(2)素材中心、(3)素材基边偏移"××量"｡ (1)"素材基边"寻边求法: (用"3D-Taster") 操作方式: 手轮(Handle)模式. A.步 骤: 按"POS(功能键)"→ "相对(软键)" [切换至"相对坐标"画面] →移动轴向 (例: X轴) →至接触工件边→

按"X" (字母键) [此时画面中的字符"X"~显示"闪烁"]→ → "起源(软键)" → [此时画面显示X0.000] → Z轴提高至净空高度→移动轴向" Y "→重复上述步骤→完成寻边(加工原点)动作.

(※加工原点设定,以素材基边为准.测头半径"r",必须列入计算.) B. "工件坐标系设定": 按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?: 例:"G54" (可用光标键↑，↓或" NO检索 ") →输入: "X0"→"测量(软键)" →输入: "Y0"→"测量(软键)"→即完成"工件坐标系设定". (2)素材中心: 操作方式: 手轮(Handle)模式. A.步 骤: 按"POS(功能键)"→ "相对(软键)" [切换至"相对坐标"画面] →移动轴向 (例:X轴) →至接触工件边→ 按"X" (字母键) → "起源(软键)" →按"Z" (字母键) → "起源(软键)" → Z轴提高至净空高度→移动轴向至工件的另一侧→至接触工件边→

产生一数据. [例如: 画面显示: X120.000]→ 移动X轴向,至"素材中心". [X120.0 / 2]→ →按"X" (字母键) → "起源(软键)" →Z轴提高至净空高度→移动轴向" Y "→重

复上述步骤→完成寻边(加工原点)动作.

B. "工件坐标系设定": (设定和"素材基边"方式相同.) 按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?: "G54" → 输入: "X0"→ "测量(软键)" →输入: "Y0"→ "测量(软键)" →即完成"工件坐标系设定".

(3)素材基边偏移"××量": (基点以素材左下角为依据.)

操作方式: 手轮(Handle)模式. A.步 骤: 与(1)，(2)方式相同.

B. "工件坐标系设定": (设定和"素材基边"方式相同.) 按"OFFSET/SETING(功能键)" → "坐标系(软键)" → 选择欲设定的坐标系?: "G54" → 输入: "X0"→ "测量(软键)" →输入: "Y0"→ "测量(软键)" →即完成"工件坐标系设定". (※目前之G54坐标值为加工素材的基点坐标) →移动光标至"X"字段,输入偏移量:" 100. "→ → "+ 输入(软键)" → →"Y"字段,输入偏移量: " 80. "→

→"+ 输入(软键)" →即完成"工件坐标系设定".

合集下载

FANUC 机床操作面板设计说明

FANUC 机床操作面板设计说明

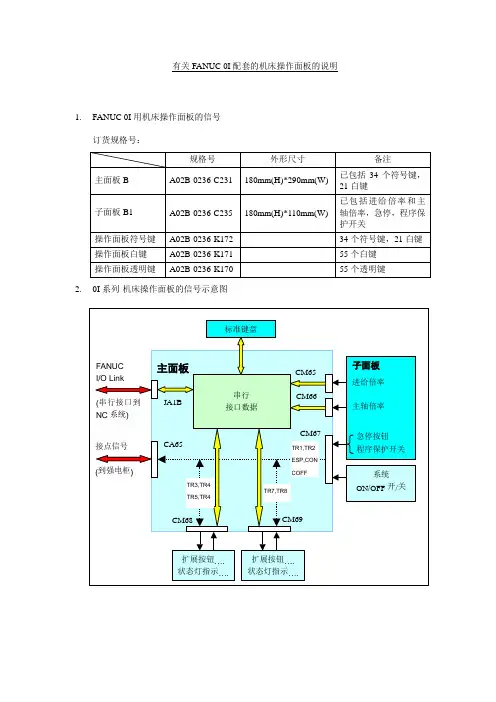

有关FANUC 0I配套的机床操作面板的说明1.FANUC 0I用机床操作面板的信号订货规格号：2.0I系列-机床操作面板的信号示意图3. 0I 系列-机床操作面板地址与连接器的管脚分配图⑴ 输入信号：(A03)(B05)(B02)(B04)(B03)(A05)(A03)(B05)(A06)(B05)(A05)CM69 (B04)(A04)(B03)(A03)(B02)⑵ 输出信号：(B09)CM68 (A09)(B09)(A09)(B08)CM69 (A08)4.控制信号管脚排列图主印刷电路板5.机床操作面板的设计方法及说明⑴机床侧通用机床操作面板的一般设计方法在机床设计中，机床厂家可以根据根据机床的实际需要进行不同的选择和设计，其一是通过0I系统的标准输入输出接口进行设计，此方法因为全部使用的是输入输出的点进行的连接，连接的接点较多，工作量较大，生产的效率较低，不利于大批量的生产。
