三效强制循环蒸发器工艺流程图-Model

陕西新天地固体废物综合处置有限公司三效减压强制循环蒸发设备操作说明书目录一、设备简介....................................................................... - 3 -二、设备工艺介绍 ............................................................... - 6 -三、操作规程....................................................................... - 8 -四、故障分析..................................................................... - 13 -附图：工艺流程图1、设备生产厂家：陕西长城长食品工业有限公司2、设备名称：三效卧式强制循环蒸发器3、设备型号：SWQZ-Ⅲ-1500型4、设备参数6、设备特性简介（1）加热室各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。

各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。

各效均装置冷凝水管口。

（2）分离器各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。

（3）预热器预热器为列管式预热器，卧式安装。

预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。

（4）冷凝器冷凝器为间接表面接触式冷凝器，卧式安装。

以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。

三效减压强制循环蒸发设备操作说明书目录一、设备简介....................................................................... - 3 -二、设备工艺介绍 ............................................................... - 6 -三、操作规程....................................................................... - 8 -四、故障分析..................................................................... - 13 -附图：工艺流程图1、设备生产厂家：陕西长城长食品工业有限公司2、设备名称：三效卧式强制循环蒸发器3、设备型号：SWQZ-Ⅲ-1500型4、设备参数6、设备特性简介（1）加热室各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。

各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。

各效均装置冷凝水管口。

（2）分离器各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。

（3）预热器预热器为列管式预热器，卧式安装。

预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。

（4）冷凝器冷凝器为间接表面接触式冷凝器，卧式安装。

以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。

三效连续蒸发结晶器设备表序号设备规格型号数量备注1 预热器4套2 一效加热室2套3 一效分离室2套4 二效加热室2套5 二效分离室2套6 三效加热室2套7 三效分离室2套8 冷凝水罐2台9 冷凝器2台10 液位自控阀6套11 汽水分离罐4台12 进料泵2台流量8m3/h，扬程40m，功率5.5kw13 出料泵2台流量3m3/h，扬程30m，功率2.2kw14 强制循环泵2台流量1350m3/h，扬程1.5m，功率22kw15 逆流泵4台流量5m3/h，扬程25m，功率2.2kw16 冷凝水泵2台流量8m3/h，扬程25m，功率4kw17 真空泵2台2SK-6，功率11kw18 温度检测计8套19 流量检测计2套20 压力检测计8套21 浓度检测计1套22 减压阀1个该三效蒸发结晶系统主要是为了从盐酸酸洗废液中回收氯化亚铁晶体和盐酸。

工作原理主要是根据氯化氢易于挥发和易溶于水的特性，以及氯化亚铁在盐酸溶液中溶解度的规律，采用蒸汽加热蒸发浓缩工艺，使酸洗废液中的盐酸和铁盐分离。

蒸发产生的含HCl的气体经适当冷凝分离得到18%左右的热稀盐酸，可循环使用。

含高浓度铁盐的酸洗废液浓缩到一定浓度后经后续工艺获取氯化亚铁的结晶体。

该三效蒸发结晶系统中，废酸原液与蒸汽的流向相反，属于逆流模式。

盐酸酸洗废液在加热蒸发浓缩过程中温度较高，盐酸腐蚀性很强，采用耐高温和换热系数较高的非金属材质的石墨内衬加热室和分离室，使设备腐蚀程度大为降低，可有效延长设备的使用寿命，降低酸洗废液处理过程设备运行维护费用。

该系统结构包括有预热器1a、预热器1b、第一效加热室2、第一效分离室3、第二效加热室4、第二效分离室5、第三效加热室6、第三效分离室7、冷凝水罐8、冷凝器9、液位自控阀10、汽水分离罐11、进料泵01、出料泵02、强制循环泵03、逆流泵04、05、冷凝水泵06、真空泵07、温度检测计、流量检测计、压力检测计、浓度检测计、减压阀和管道。

苹果汁浓缩过程中三效并流蒸发器的设计方案1设计说明书在制作果汁中，待处理好原理后，需要将果汁进行浓缩。

现以每天72吨（按8h/天计）的流量将苹果汁固形物为12%的溶液浓缩到40%，原料液在第一效的沸点下加入，料液比热容为3.20kJ/kg -C ；各效蒸发器中溶液的平均密度分别为：1 = 1100kg/m3,笃=1250kg/m3, J = 1300kg/m3。

加热蒸汽绝压为500kPa，冷凝器的绝压为20kPa。

根据经验，取各效蒸发器的总传热系数分别为：K^1500W/ m2C ，K2=1000W/ m2C ，K3=600W/ m2C。

各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失，不考虑液柱静压对沸点的影响。

试设计一合适的三效并流蒸发系统满足生产要求。

2主要参数说明处理能力：每天72吨（按8h/天计）苹果汁。

设备型式：中央循环管式蒸发器操作条件：①将苹果汁固形物为12%的溶液浓缩到40%，原料液温度为第一效沸点温度，料液比热容为3.20kJ / kg C②加热蒸汽绝压为500kPa，冷凝器的绝压为20kPa。

③各效蒸发器中溶液的平均密度分别为：；-1100kg/m3，烏=1250kg / m3，L = 1300kg / m3，各效蒸发器的总传热系数分别为：K^1500W/ m2C ，K2=1000W/ m2C ，K3=600W/ m2C 。

④各效加热蒸汽冷凝液在饱和温度下排出，各效传热面积相等，并忽略热损失，不考虑液柱静压对沸点的影响。

3 设计计算多效蒸发工艺计算的主要依据是物料衡算、热量衡算及传热速率方程。

计算的主要项目有：加热蒸汽的消耗量，各效溶剂蒸发量以及各效的传热面积。

计算的已知参数包括：料液的流量、温度和组成，加热蒸汽的压力和冷凝器中的压力等。

3.1 设计方案的确定随着工业技术的发展，蒸发设备的结构与形式亦不断改进和创新，其种类繁多，结构各异。

在工业中常用的间接加热蒸发器分别为循环型和单程型两大类。

高含盐废水是指含至少总溶解固体TDS（TotalDissolvedSolid）和有机物的质量分数大于等于3.5%的废水，包括高盐生活废水和高盐工业废水。

主要来源于直接利用海水的工业生产、生活污水和食品加工厂、制药厂、化工厂及石油和天然气的采集加工等。

这些废水中除了含有有机污染物外，还含有大量的无机盐，如Cl-、SO42-、Na+、Ca2+等离子。

这些高盐、高有机物废水，若未经处理直接排放，势必会对水体生物、生活饮用水和工农业生产用水产生极大危害。

该类浓废水的共同特点是：不能简单地用生化处理，且物化处理过程较复杂，处理费用较高，是污水处理行业公认的高难度处理废水。

1、高含盐废水处理技术关于高含盐废水的处理技术，国内外已经研究了几十年，目前通常采用的方法主要包括：生物法、SBR工艺法和三效蒸发器脱盐法等。

①生物法生物处理是目前废水处理最常用的方法之一，具有应用范围广、适应性强等特点。

化工废水如染料、农药、医药中间体等含盐量较高的废水，污染严重，必须经过处理才能排放。

况且，此类废水成分复杂，不具备回收价值，采用其他处理方法成本较高，因此生物处理仍是首选的方法。

无机盐类在微生物生长过程中起着促进酶反应，维持膜平衡和调节渗透压的重要作用，但盐浓度过高，会对微生物的生长产生抑制作用，主要原因在于：（1）盐浓度过高时渗透压高，使微生物细胞脱水引起细胞原生质分离；（2）高含盐情况下因盐析作用而使脱氢酶活性降低；（3）高氯离子浓度对细菌有毒害作用；（4）由于污水的密度增加，活性污泥容易上浮流失。

为此，高含盐废水的生物处理需要进行稀释，通常在低盐浓度下（盐浓度小于1%）运行，因而会造成水资源的浪费，同时由于处理设施庞大也会造成投资增加、运行费用提高。

随着水资源的日趋紧张，国家出台的保护水资源的各项法规和收费措施，给高含盐废水处理的企业带来了负担。

②SBR工艺SBR是序批间歇式活性污泥法的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术，又称序批式活性污泥法。

三效蒸发器操作规程一、流程图1、工艺流程简述：将储存在一类滤液槽（位号V-5.2.76A/B）或一类二级滤液槽（位号V-5.2.07A/E）内浓度为6%的氯化钙溶液，用泵（位号P-5.2.76-1）或（位号P-5.2.08A/B）输送到三效蒸发前的五级换热器（位号E-5.3.09-1/5）内预热到140℃。

该溶液进入到第一级自然循环蒸发器（位号E-5.3.10-1）内，溶液在加热室管程内以薄膜的形式向下流动与加热室壳程内的低压蒸汽进行间接换热，溶液进行剧烈的蒸发；蒸发后的溶液进入第二级自然循环蒸发器（位号E-5.3.10-2）内进行二次蒸发，蒸发后的溶液又进入第三级强制循环蒸发器（位号E-5.3.10-3）内进行三次负压蒸发，溶液在第三级强制循环蒸发器内利用强制循环泵（位号P-5.3.11）进行循环蒸发，当物料达到工艺要求的40%浓度后从第三级强制循环蒸发器出料管道排入结晶器（位号Y-5.3.16-1）内进行下一步处理。

2、工艺流程简图：二次蒸汽蒸汽二、操作步骤1、开车前准备及检查项目：（1）泵类检查➢油位：确认强制循环泵、一次滤液泵、一次二次滤液泵（2台）、蒸汽冷凝液泵（2台）、二次蒸汽冷凝液泵（2台）、冷凝水泵（2台）油位在视镜的1/2-2/3处1；➢运转：点动启动各泵运转正常，无震动无杂音；➢接地线：确认接地连接完好2；➢密封水：确认强制循环泵的密封水阀门打开，水流畅通；➢阀门：确认各泵进出口阀、排污阀全部关闭。

（2）真空泵检查：➢阀门：确认进气阀、出水阀完全打开，工作液进口阀关闭；➢密封水：密封水阀门打开，水压在0.12Mpa，并使填料盖上有少量的密水流出；➢仪表：确认各仪表显示正常，在校验的有效期内；➢接地线：确认真空泵接地线完好。

（3）储罐检查➢槽体：确认结晶槽、循环水槽、蒸汽冷凝液槽、二次蒸汽冷凝液槽顶无杂物，槽内干净、清洁；➢阀门：确认各槽的出料阀、排污阀门都关闭，蒸汽冷凝液槽、二次蒸汽冷凝液槽的循环水进出口阀、串联管上的阀门关闭；➢液位计：确认蒸汽冷凝液槽、二次蒸汽冷凝液槽的液位计显示完好。

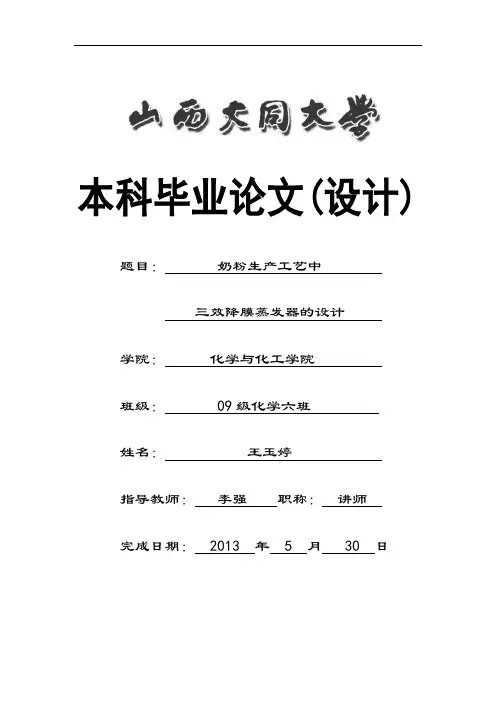

本科毕业论文(设计) 题目：奶粉生产工艺中三效降膜蒸发器的设计学院：化学与化工学院班级： 09级化学六班姓名：王玉婷指导教师：李强职称：讲师完成日期： 2013 年 5 月 30 日奶粉生产工艺中三效降膜蒸发器的设计摘要：本设计从保护牛奶营养和节约能源的角度，对生产车间进行了物料和能量的衡算，对奶粉生产工艺中蒸发过程进行设计，采用三效降膜蒸发器。

关键字：全脂乳粉；工艺设计；三效降膜蒸发器目录1 引言.............................................................⑴2 设计方案的选择及流程说明.........................................⑴2.1 概述...........................................................⑴2.1.1 蒸发原理.....................................................⑴2.1.2 蒸发操作方法的选择...........................................⑴2.1.3 蒸发设备的选择...............................................⑵2.1.4 降膜蒸发器的结构图...........................................⑶2.1.5 蒸发器辅助设备的选择.........................................⑶2.1.6 蒸发过程的主要经济指标.......................................⑶2.2 设计方案确定...................................................⑷2.2.1 蒸发的基本流程...............................................⑷2.2.2 多效蒸发最佳效数的确定.......................................⑷3 浓缩设备选型及热量衡算...........................................⑷3.1 设备选型.......................................................⑷3.1.1 设计条件.....................................................⑷3.1.2 设备参数.....................................................⑸3.1.3 物料预热温度.................................................⑸3.1.4 各效参数.....................................................⑸3.1.5 热焓.........................................................⑹3.2 热量衡算.......................................................⑹3.2.1 各效蒸发水量.................................................⑹3.2.2 浓缩物料时所需热量及蒸汽消耗量计算...........................⑺3.2.3 预热物料所需热量及蒸汽消耗量计算.............................⑻3.2.4 系统加热蒸汽消耗量计算.......................................⑻3.2.5 系统冷却水消耗量.............................................⑼3.3 系统热量衡算小结...............................................⑽3.3.1 带入系统热量.................................................⑽3.3.2 从系统中带出的总热量.........................................⑾4 设备选型.........................................................⑿5 设计的评价与感想.................................................⑿6 结论.............................................................⑿参考文献...........................................................⒀致谢...............................................................⒂1 引言全脂奶粉含有牛奶中的优质蛋白质、脂肪、多种维生素以及钙、磷、铁等矿物质，是适合天天饮用的营养佳品，可防止皮肤干燥及暗沉，使皮肤白皙，有光泽；也可补充丰富的钙质，适合缺钙的人、少儿、易怒、失眼者以及工作压力大的人。

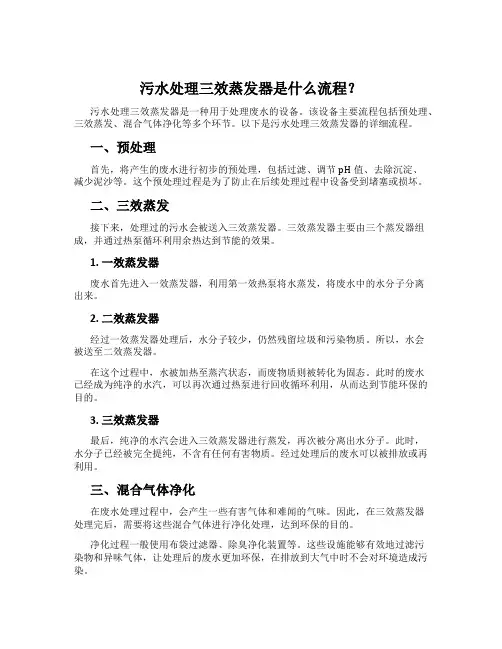

污水处理三效蒸发器是什么流程？污水处理三效蒸发器是一种用于处理废水的设备。

该设备主要流程包括预处理、三效蒸发、混合气体净化等多个环节。

以下是污水处理三效蒸发器的详细流程。

一、预处理首先，将产生的废水进行初步的预处理，包括过滤、调节pH值、去除沉淀、减少泥沙等。

这个预处理过程是为了防止在后续处理过程中设备受到堵塞或损坏。

二、三效蒸发接下来，处理过的污水会被送入三效蒸发器。

三效蒸发器主要由三个蒸发器组成，并通过热泵循环利用余热达到节能的效果。

1. 一效蒸发器废水首先进入一效蒸发器，利用第一效热泵将水蒸发，将废水中的水分子分离出来。

2. 二效蒸发器经过一效蒸发器处理后，水分子较少，仍然残留垃圾和污染物质。

所以，水会被送至二效蒸发器。

在这个过程中，水被加热至蒸汽状态，而废物质则被转化为固态。

此时的废水已经成为纯净的水汽，可以再次通过热泵进行回收循环利用，从而达到节能环保的目的。

3. 三效蒸发器最后，纯净的水汽会进入三效蒸发器进行蒸发，再次被分离出水分子。

此时，水分子已经被完全提纯，不含有任何有害物质。

经过处理后的废水可以被排放或再利用。

三、混合气体净化在废水处理过程中，会产生一些有害气体和难闻的气味。

因此，在三效蒸发器处理完后，需要将这些混合气体进行净化处理，达到环保的目的。

净化过程一般使用布袋过滤器、除臭净化装置等。

这些设施能够有效地过滤污染物和异味气体，让处理后的废水更加环保，在排放到大气中时不会对环境造成污染。

四、结语以上是污水处理三效蒸发器的详细流程，该流程通过使用废水再生循环能源，不仅可以达到节能环保的目的，同时也能解决废水排放的问题。

希望广大读者在使用该设备的时候，能够更好地发挥它的功效。

三效蒸发器工艺说明工作原理：强制循环蒸发器是依靠外加力---循环泵使液体进行循环。

在流下过程中，被壳程加热介质加热汽化，产生的蒸汽与液相共同进入蒸发器的分离室，汽液经充分分离，蒸汽进入下一效蒸发器作为加热介质，从而实现多效操作，液相则由分离室排出。

工作过程中物料的流动：打开污水进口阀门①、和循环阀门③，关闭清洗水出阀门②和二效进料阀门④。

开启污水进料泵（PMP01,使污水经第I效加热室通过液位自动控制系统（PLQ进入第I效分离室，笫I效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01停止输送并且污水进口阀门①关闭。

笫I效分离室内料液位升高的同时，笫I效加热室的加热蒸汽阀门开启，内部分料液在加热蒸汽的作用下温度升高。

当笫I效分离室内料液温度达到60c时（该温度要求可以设定修改），污水进料泵（PMP01和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和三效进料阀门⑦关闭，循环阀门⑥开启。

再开启污水进料循环泵（PMP02,使污水经第H效加热室通过液位自动控制系统（PLQ 进入第II效分离室，笫II效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。

笫n效分离室内料液位升高的同时，笫n效加热室也在升温，当笫II效分离室内料液温度达到60c时（该温度要求可以设定修改），污水进料泵（PMP01和污水进口阀门①开启，循环阀门③关闭，二效进料阀门④开启，清洗水出阀门⑤和循环阀门⑥关闭，三效进料阀门⑦开启，清洗水出阀门⑧和三效出料阀门⑩关闭，循环阀门⑨开启。

再开启污水进料循环泵（PMP03,使污水经第田效加热室通过液位自动控制系统（PLQ进入第II效分离室，笫出效分离室内物料液位慢慢升高，到设定高度时（该液位高度数值要求可以设定修改），污水进料泵（PMP01停止输送并且污水进口阀门①关闭，二效进料阀门④关闭，循环阀门③开启。

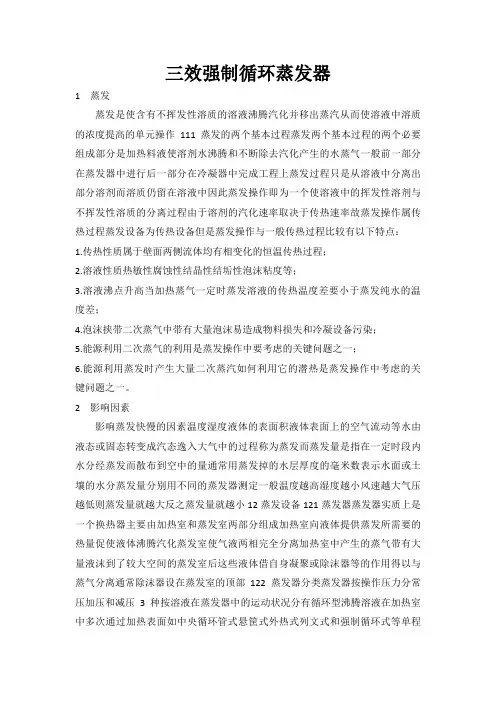

三效强制循环蒸发器1 蒸发蒸发是使含有不挥发性溶质的溶液沸腾汽化并移出蒸汽从而使溶液中溶质的浓度提高的单元操作111蒸发的两个基本过程蒸发两个基本过程的两个必要组成部分是加热料液使溶剂水沸腾和不断除去汽化产生的水蒸气一般前一部分在蒸发器中进行后一部分在冷凝器中完成工程上蒸发过程只是从溶液中分离出部分溶剂而溶质仍留在溶液中因此蒸发操作即为一个使溶液中的挥发性溶剂与不挥发性溶质的分离过程由于溶剂的汽化速率取决于传热速率故蒸发操作属传热过程蒸发设备为传热设备但是蒸发操作与一般传热过程比较有以下特点：1.传热性质属于壁面两侧流体均有相变化的恒温传热过程；2.溶液性质热敏性腐蚀性结晶性结垢性泡沫粘度等；3.溶液沸点升高当加热蒸气一定时蒸发溶液的传热温度差要小于蒸发纯水的温度差；4.泡沫挟带二次蒸气中带有大量泡沫易造成物料损失和冷凝设备污染；5.能源利用二次蒸气的利用是蒸发操作中要考虑的关键问题之一；6.能源利用蒸发时产生大量二次蒸汽如何利用它的潜热是蒸发操作中考虑的关键问题之一。

2 影响因素影响蒸发快慢的因素温度湿度液体的表面积液体表面上的空气流动等水由液态或固态转变成汽态逸入大气中的过程称为蒸发而蒸发量是指在一定时段内水分经蒸发而散布到空中的量通常用蒸发掉的水层厚度的毫米数表示水面或土壤的水分蒸发量分别用不同的蒸发器测定一般温度越高湿度越小风速越大气压越低则蒸发量就越大反之蒸发量就越小12蒸发设备121蒸发器蒸发器实质上是一个换热器主要由加热室和蒸发室两部分组成加热室向液体提供蒸发所需要的热量促使液体沸腾汽化蒸发室使气液两相完全分离加热室中产生的蒸气带有大量液沫到了较大空间的蒸发室后这些液体借自身凝聚或除沫器等的作用得以与蒸气分离通常除沫器设在蒸发室的顶部122蒸发器分类蒸发器按操作压力分常压加压和减压3种按溶液在蒸发器中的运动状况分有循环型沸腾溶液在加热室中多次通过加热表面如中央循环管式悬筐式外热式列文式和强制循环式等单程型沸腾溶液在加热室中一次通过加热表面不作循环流动即行排出浓缩液如升膜式降膜式搅拌薄膜式和离心薄膜式等直接接触型加热介质与溶液直接接触传热如浸没燃烧式蒸发器蒸发装置在操作过程中要消耗大量加热蒸汽为节省加热蒸汽可采多效蒸发装置和蒸汽再压缩蒸发器。

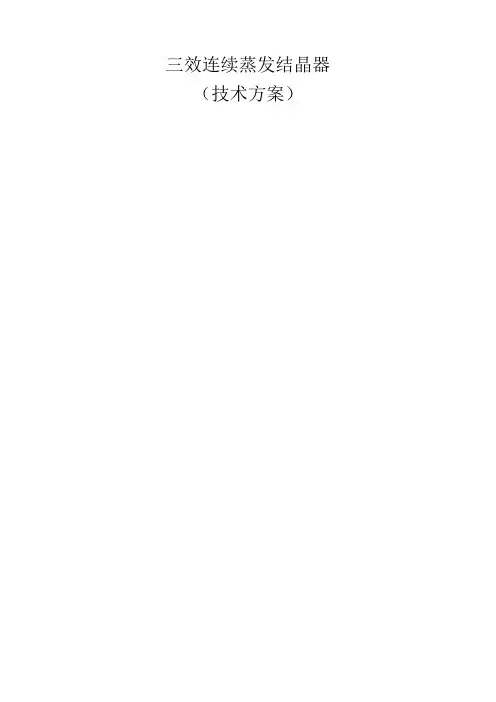

三效连续蒸发结晶器（技术方案）一、工艺说明：二、工作过程中料液的流动：三、工作过程中蒸汽的流动：四、工作过程中冷凝水的流动伍、设备材质选择：六、浓缩介质：七、整套系统流程方框图：八、设备主要工作技术参数：九、配套设备主要技术特点：一、工艺说明：(1)生蒸汽进入I效加热器作为热源，对I效内的物料进行加热；I效分离室内的物料经过蒸发产生二次蒸汽，进入II效加热器作为热源对II效内的物料进行加热；II效分离室内的物料经过蒸发产生二次蒸汽，进入III效加热器作为热源对III效内的物料进行加热。

(2)本装置相关的技术特点是：将具有强化传热、防垢性能优良的沸腾蒸发。

针对本装置而言，由于采用的是外循环传热蒸发方式，物料在管束中的流向本身就是自下而上的，就可以达到强制循环的目的，这样的能耗很低，也降低了蒸发器的运行成本。

本装置的原理可以广泛用于盐卤、芒硝、烧碱、亚硫酸钠、硫酸锰、氯化纳、氯化钙、氧化铝、硫酸铵、氯化铵等溶液的沸腾蒸发结晶工艺。

(3)本工艺采用了国内外最先进的蒸发工艺技术，具有蒸发速度快，物料受热时间短，物料不易结焦与结污垢，设备便于清洗。

物料可直接在蒸发器内热结晶，能耗低，操作方便，维修频率低，占地面积小等优点。

带液位自动控制装置蒸发器的工艺流程简述：开启真空泵抽真空、打开冷却水进口阀门，整套蒸发器在-0.090Mpa真空状态下开始工作,开启原料液进料泵，使物料经预热通过液位控制阀进入第I效分离室，笫I效分离室内物料液位在进料泵的作用下升高；笫I效分离室内物料液位升高的同时，笫II效分离室内物料在负压差作用下通过液位控制阀被吸入第II效分离室，第II效分离室内物料液位升高；同理第III效分离室内物料液位升高。

I、II、III效分离室内物料在液位控制阀的作用下，各效分离室、结晶器内的物料液位被设定在适当的参数范围内，并达到设计液位。

此时，开启生蒸汽阀门，使生蒸汽进入蒸发器进行物料蒸发，生蒸汽和多次产生的二次蒸汽与物料进行热效交换后，物料中的水份不断被汽化成水蒸汽蒸发，而生蒸汽或二次蒸汽在进行换热后凝结成冷凝水。

奶粉三效蒸发器工作流程
奶粉三效蒸发器的工作流程简述如下：
在奶粉生产过程中，三效蒸发器通过串联三个蒸发器单元实现高效节能蒸发。

首先，原料乳液在第一效蒸发器中受热蒸发，产生的二次蒸汽进入第二效作为热源继续加热待蒸发的乳液，第二效产生的二次蒸汽再进入第三效重复此过程。

每级蒸发均在真空条件下进行，以降低沸点并提高蒸发效率。

蒸发后的蒸汽在各效的冷凝器中冷凝成水，而浓缩的乳浆则逐级递增浓度，最终得到符合要求的奶粉浓缩物。

在整个流程中，各效间的温差和压差得到充分利用，有效节省了能源消耗。

三效蒸发工艺流程原理引言：三效蒸发是一种高效的物质分离工艺，广泛应用于化工、制药、食品等行业。

本文将介绍三效蒸发工艺流程的原理，并探讨其应用和优势。

一、蒸发的基本原理蒸发是利用物质在加热作用下，从液态转变为气态的过程。

蒸发是一种常见的物质分离方法，它通过加热使液体内部的分子获得足够的能量，克服表面张力，从而脱离液体转变成蒸汽。

二、三效蒸发工艺流程概述三效蒸发工艺是在传统蒸发工艺基础上的改进和优化。

它通过多级蒸发器的串联，使得蒸发效率大大提高，能够在较低的能耗下实现高浓缩效果。

三效蒸发工艺流程主要包括预热、蒸发和冷凝三个过程。

1. 预热过程将要处理的物料送入预热器中，利用余热或外部加热源将物料加热至一定温度。

预热的目的是提高物料的温度，为后续的蒸发过程提供热量。

2. 蒸发过程经过预热后的物料进入第一效蒸发器，蒸发器内部有加热管，通过加热管将热量传递给物料，使其蒸发。

蒸发的物料蒸汽经过分离器与液体分离，液体部分回流至蒸发器，蒸汽部分则进入下一效蒸发器。

三效蒸发工艺中，蒸汽由高温的第一效蒸发器蒸发产生，进入第二效蒸发器。

在第二效蒸发器中，蒸汽与待处理物料接触，使其再次蒸发。

同样，蒸汽部分进入下一效蒸发器，液体部分回流至蒸发器。

经过多级蒸发后，蒸汽进入最后一个效蒸发器，与待处理物料接触，使其蒸发浓缩。

浓缩后的蒸汽经过冷凝器冷却，变为液体，同时释放出的热量被回收利用。

3. 冷凝过程通过冷凝器将蒸发后的蒸汽冷却成液体。

冷凝器中的冷却介质（如水）与蒸汽进行热交换，将蒸汽中的热量传递给冷却介质，使蒸汽冷凝成液体。

冷凝后的液体可直接回收利用或进一步处理。

三、三效蒸发工艺流程的应用和优势三效蒸发工艺具有以下几个优点：1. 高效节能：通过多级蒸发和热量回收利用，能够在较低的能耗下实现高浓缩效果，大大提高能源利用率。

2. 减少污染：三效蒸发工艺能够有效去除物料中的溶剂、水分等杂质，减少对环境的污染。

3. 提高产品质量：三效蒸发工艺能够精确控制物料的浓度，提高产品质量和降低生产成本。

三效蒸发流程
三效蒸发流程是一种高效的蒸发技术，被广泛应用于化工、制药、食品等领域。

其主要特点是利用连续的三个蒸发器进行蒸发，使得蒸发效率大大提高。

三效蒸发流程的具体操作步骤包括预加热、一效蒸发、二效蒸发、三效蒸发和冷凝等环节。

其中，每个蒸发器的温度和压力控制非常关键，对于蒸发效果和产品质量有着重要影响。

三效蒸发流程在工业生产中的应用，不仅提高了产品的纯度和品质，同时也减少了能源消耗和生产成本，具有重要的经济和社会意义。

- 1 -。

一、三效蒸发器，多效强制循环式蒸发器原理：由三个蒸发器组合后的蒸发操作，三效蒸发器在运行时，需要后效的压强和溶液的沸点均低于前效蒸发器，引入前效的二次蒸汽作为后效的加热介质，即后效的加热室成为前效二次蒸汽的冷凝器，一般第一效需要消耗生蒸汽。

了解三效蒸发器原理能更好地了解三效蒸发器，知晓三效蒸发器组成，能更好的学习三效蒸发器工作原理，以便于更好的操作三效蒸发器。

二、三效蒸发器，多效强制循环式蒸发器特点：三效蒸发器采用列管式循环外加热工作原理，物料受热时间短、蒸发速度快，浓缩比重大，有效保持物料原效。

136干燥16烘干11煅烧2988节能效果显著，比单效蒸发器节约蒸发量70%左右。

物料在密闭系统中蒸发浓缩，环境清洁舒适；本系统设备的除沫装置，防止跑料现象。

凡与物料接触部分均采用进口不锈钢制做，并进行抛光处理，设备耐腐性能好，清洗更方便，更符合制药，食品卫生法规要求。

可配微机控制系统，使用更简便，效果更稳定。

三、三效蒸发器，多效强制循环式蒸发器应用范围：1、浓缩稀溶液直接制取产品或者将浓溶液再处理（如冷却结晶）制取固体产品，例如电解烧碱液的浓缩，食糖水溶液的浓缩及各种果汁的浓缩等。

2、同时浓缩溶液和回收溶剂，例如有机磷农药苯溶液的浓缩苯，中药生产中酒精浸出液的蒸发等；3、为了获得纯净的溶剂，例如海水淡化等。

三效蒸发器能效对比：类别蒸汽消耗单效1.1*蒸发量双效0.6*蒸发量三效0.35*蒸发量四效0.3*蒸发量五效0.25*蒸发量系统组成：各效加热器、各效蒸发分离器、冷凝器(混合式或表面式)、各效强制循环泵、各种料液输送泵、真空泵、冷凝水泵、操作平台、电器仪表控制柜及界内管道阀门等组成。

三效蒸发器，多效强制循环式蒸发器主要特点：1. 高效除沫：系统配置高效除沫装置，避免物料泡沫夹带导致跑料。

2. 自动控制：采用液位自动控制系统，自动进料，冷凝水自动排放。

3.整体管板寿命长：加热器、预热器及冷凝器管板采用整体管板、延长设备使用年限。
