机械制图规范标准

机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它规定了图纸的格式、内容和标注，对于正确、清晰地表达设计意图至关重要。

因此，制定机械制图图框标准对于提高制图质量、统一图纸格式具有重要意义。

下面将就机械制图图框标准进行详细介绍。

首先，机械制图图框标准应符合国家标准和行业规范的要求，包括图框的尺寸、线型、标注等内容。

图框的尺寸应根据图纸的规格进行设计，一般情况下，A4、A3、A2、A1、A0等规格的图纸应分别设计相应大小的图框。

而线型和标注则应符合国家标准规定，例如线型的粗细、虚实线的使用、标注文字的大小和位置等都有明确的规定，制图人员应严格按照标准进行设计。

其次，机械制图图框标准应包含必要的信息内容，如图纸名称、图号、比例尺、设计人员、审核人员、日期等。

这些信息对于图纸的识别和管理非常重要，能够确保图纸的准确性和可追溯性。

同时，图框中还应包含必要的辅助线，如中心线、对称线、基准线等，以便于后续的图纸绘制和阅读。

另外，机械制图图框标准还应规定图框的布局和内容，如标题栏、图框边框、图框中的内容等。

标题栏应包括图纸名称、图号、比例尺等信息，而图框边框应包括图框线、折叠线、图框折叠标注等内容。

图框中的内容应包括零件图、装配图、工艺图等，根据实际需要进行布局和标注。

最后，机械制图图框标准还应包括图框的打印和存档要求，如打印纸张的选择、打印比例尺的设置、图纸的存档方式等。

这些要求能够确保图纸的打印质量和长期保存，对于后续的使用和管理具有重要意义。

总之，机械制图图框标准是机械工程制图中不可或缺的一部分，它对于规范图纸格式、提高制图质量具有重要意义。

因此，制定合理、科学的机械制图图框标准对于推动机械工程制图的规范化和标准化具有重要意义，值得我们深入研究和探讨。

机械制图规范机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。

一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。

字体的高度(用h表示)的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。

汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

一般采用斜体，斜体字字头向右倾斜，与水平线约成75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。

图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是,:2:1。

机械制图基本标准概述机械制图基本标准是指在机械设计和制造过程中，为了保证图纸的规范性、准确性和可读性，制定的一系列标准和规范。

这些标准和规范主要涉及图纸的布局、尺寸标注、图形符号等方面，旨在规范机械制图的过程和结果，提高机械产品的质量和可靠性。

标准的内容机械制图基本标准主要包括以下几个方面：图纸布局图纸布局是机械制图的第一步，它规定了图纸的基本结构和各个元素的摆放位置。

通常一个机械制图包括主视图、剖视图、局部放大图等多个视图，标准规定了它们的相对位置和尺寸比例，以及标题栏、图例、标注等元素的布局方式。

尺寸标注尺寸标注是机械制图中非常重要的一部分，它涉及到产品的尺寸、公差等信息的传递。

标准规定了尺寸的标注方式，如何使用尺寸箭头、引线、基线等标注工具，以及尺寸线的位置和长度等要求。

图形符号图形符号是机械制图中表示物体形状、特征和工艺要求的图形元素。

标准规定了常用的图形符号及其含义，如直线、圆弧、圆润、倒角等，以及涉及材料、表面处理、装配方式等的图形符号。

图纸规格图纸规格是指图纸的尺寸、纸张类型和图框等要求。

标准规定了各种标准图纸的尺寸和比例，以及图纸的折叠方式、装订要求等。

同时，标准还规定了不同类型的图纸需要使用不同类型的纸张，并定义了图框的大小和摆放位置等。

其他要求除了上述内容，机械制图基本标准还包括一些其他方面的要求，如图纸的命名规则、标志与标记的规定、分解与组合的要求等。

这些要求旨在统一机械制图的规范，提高制图效率和质量。

标准的重要性机械制图基本标准的制定和遵循对于机械设计和制造来说非常重要，它具有以下几个方面的重要性：规范制图过程机械制图基本标准规范了图纸的布局、尺寸标注、图形符号等方面的要求，使得图纸的制作过程更加规范化、标准化。

通过遵循标准，可以提高制图的效率和准确性，减少误差和纠错的工作，保证图纸的准确性。

提高产品的质量和可靠性机械制图基本标准规定了尺寸标注、公差要求等，可以有效地传递设计师的意图和要求，保证产品的尺寸精度和质量。

机械制图标准机械制图是机械工程设计中非常重要的一步，它是将设计师的想法转化为可实施的工程图纸的过程。

为了确保制图的准确性和统一性，国际上制定了一系列的机械制图标准，其中最重要的是ISO和GB标准。

下面将介绍ISO和GB标准所涵盖的内容。

ISO标准是国际标准化组织制定的机械制图标准，其目的是建立统一的制图规范，提高制图的可读性和准确性。

ISO标准包括了图纸布局、尺寸标注、符号与图例等方面的规定。

其中最常用的标准是ISO 128系列，它规定了机械制图的一般原则和布局要求。

ISO 128系列包括了标准字体、线型和线宽、尺寸标注和符号的规范。

此外，ISO标准还规定了机械零件的协调尺寸制图、螺纹标记和齿轮制图等专门的标准。

GB标准是中国国家标准制定的机械制图标准，它参考了国际ISO标准，并结合了中国国情进行了修订和补充。

GB标准也包括了图纸布局、尺寸标注、符号与图例等方面的规定。

最常用的标准是GB/T 3104-2008，它规定了机械制图的一般要求和布局规范。

与ISO标准相比，GB标准更加注重对图纸布局和尺寸标注的详细规定，具有更强的针对性和实用性。

机械制图标准的应用可以确保图纸的一致性和规范性，减少误解和错误产生的可能性，提高设计和制造的效率和质量。

此外，标准化的机械制图还有助于不同厂家之间的交流和合作，便于制图的比对和修改。

总之，机械制图标准是机械工程设计中十分重要的一环，它提供了统一的规范和标准，确保图纸的准确性和可读性，提高设计和制造效率。

机械制图标准主要包括ISO和GB标准，它们规定了图纸布局、尺寸标注、符号与图例等方面的要求。

制图人员应该熟悉这些标准，并严格按照标准要求进行制图，确保图纸的质量和可靠性。

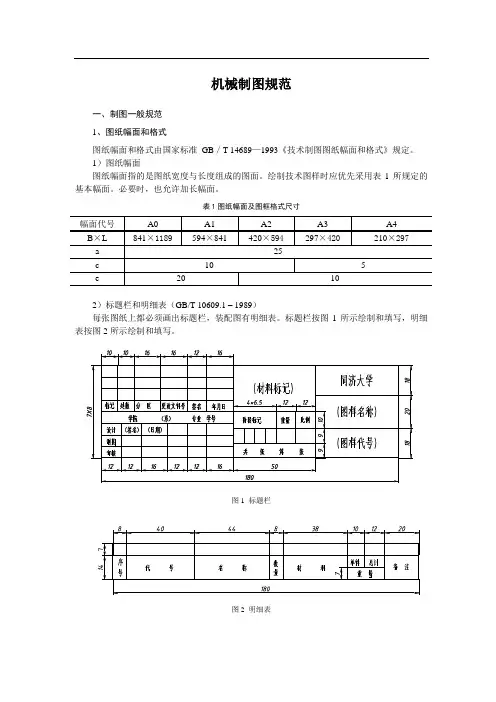

机械制图规范 一、制图一般规范 1、图纸幅面和格式 图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。 1）图纸幅面 图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1所规定的基本幅面。必要时，也允许加长幅面。

表1图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10

2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏 图2 明细表 2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小

于3.5mm，其字宽一般为 h／2（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。 （5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。

3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

表2基本线型及应用

2）图线的宽度 图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例 1:1

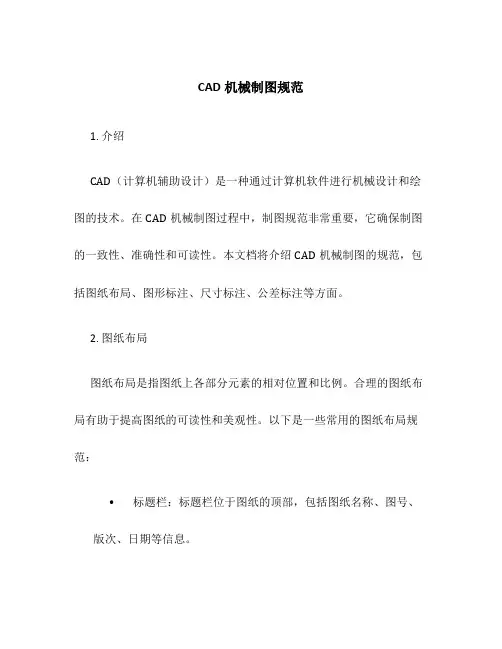

CAD机械制图规范1. 介绍CAD（计算机辅助设计）是一种通过计算机软件进行机械设计和绘图的技术。

在CAD机械制图过程中，制图规范非常重要，它确保制图的一致性、准确性和可读性。

本文档将介绍CAD机械制图的规范，包括图纸布局、图形标注、尺寸标注、公差标注等方面。

2. 图纸布局图纸布局是指图纸上各部分元素的相对位置和比例。

合理的图纸布局有助于提高图纸的可读性和美观性。

以下是一些常用的图纸布局规范：•标题栏：标题栏位于图纸的顶部，包括图纸名称、图号、版次、日期等信息。

•标题框：标题框位于图纸的右下角，包含公司名称、地址、联系方式等信息。

•图框：图框是一条围绕图纸内容的边框，用于突出图纸的主体内容。

•视图布局：视图布局要合理，避免视图之间的重叠和混乱。

一般来说，主视图放在图纸的左上角，副视图放在右侧或下方。

•比例尺：图纸上应标明比例尺，以便读者了解图纸上所表示的实际尺寸。

•图纸边距：图纸边距要足够宽，以便留出空白区域供标注、批注和修订。

•实际尺寸：图纸上的实际尺寸应与实物尺寸相对应，并标明单位。

图形标注是指在图纸上标出各个零件、组装关系、切割线等的图形表示方法。

图形标注的规范化可以提高图纸的可读性和可理解性。

以下是一些常用的图形标注规范：•线型标注：不同线型可以表示不同的信息，如实线表示实物边界，虚线表示隐藏边界，点线表示中心线等。

•箭头标注：箭头用于标明方向，如标注尺寸时，箭头应指向尺寸的位置。

•字体标注：字体应清晰易读，一般可使用Arial、Times New Roman等无衬线和衬线字体。

•字体大小：字体大小应适中，一般不小于3mm，以确保可读性。

•颜色标注：不同颜色可以表示不同的信息，如红色表示切割线，蓝色表示孔位等。

尺寸标注是指在图纸上标注各个零件的尺寸。

尺寸标注的规范化可以确保零件的尺寸准确可读。

以下是一些常用的尺寸标注规范：•尺寸线：尺寸线应与尺寸之间没有交叉，一般采用水平、垂直或倾斜的线段。

机械制图图框标准1.幅面图纸的幅面是指图纸本身的大小规格。

图框是图纸上所供绘图的范围的边线。

图纸的幅面和图框尺寸应符合表3.1.1的规定和图3.1.19a、b的格式。

从表中可以看出，A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，其余类推。

表中代号的意义见图3.1.19所示。

同一项工程的图纸，不宜多于两种幅面。

以短边作垂直边的图纸称为横式幅面(图3.1.19a)，以短边作为水平边的称为立式幅面(图3.1.19b)。

一般A0～A3图纸宜用横式。

图纸短边不得加长，长边可以加长，但加长的尺寸必须按照国标GBJl--86的规定。

图纸的标题栏(简称图标)和会签栏的位置、尺寸和内容如图3.1.19、图3.1.20和图3.1.21所示。

涉外工程的图标应在内容下方附加译文，设计单位名称应加―中华人民共和国‖字样。

2.图线画在图纸上的线条统称图线。

图线有粗、中、细之分。

各类线型、宽度、用途如表3.1.2所示。

每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b 。

b值可从以下的线宽系列中选取，即0.35、0.5、0.7、1.0、1.4、2.0mm，常用的b值为0.35～1mm。

决定b值之后，例如1.4mm，则粗线的宽度按表3.1.2的规定应为b，即1.4mm；中线的宽度为0.5b，即0.7mm；细线的宽度为0.25b，即0.35mm。

每一组粗、中、细线的宽度，如1.4、0.7、0.35，称为线宽组。

图纸的图框线、标题栏线和会签栏线可采用表3.1.3所示的线宽。

机械制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。

1）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。

绘制技术图样时应优先采用表1所规定的基本幅面。

必要时，也允许加长幅面表1图纸幅面及图框格式尺寸2）标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。

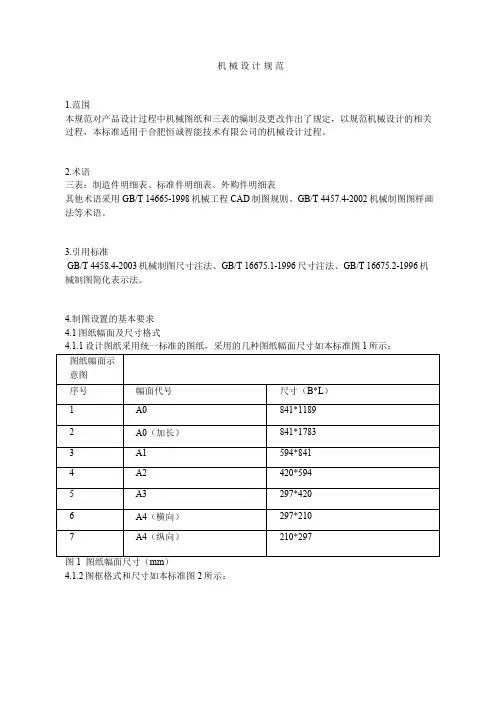

机械设计规范1.范围本规范对产品设计过程中机械图纸和三表的编制及更改作出了规定，以规范机械设计的相关过程，本标准适用于合肥恒诚智能技术有限公司的机械设计过程。

2.术语三表：制造件明细表、标准件明细表、外购件明细表其他术语采用GB/T 14665-1998机械工程CAD制图规则、GB/T 4457.4-2002机械制图图样画法等术语。

3.引用标准GB/T 4458.4-2003机械制图尺寸注法、GB/T 16675.1-1996尺寸注法、GB/T 16675.2-1996机械制图简化表示法。

4.制图设置的基本要求4.1图纸幅面及尺寸格式4.1.1设计图纸采用统一标准的图纸，采用的几种图纸幅面尺寸如本标准图1所示：4.1.2图框格式和尺寸如本标准图2所示：4.2 图层、线型、线宽设定见本标准表1.4.3字体、字高和标准样式4.3.1图纸图画中的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。

4.3.2图纸中使用的字体样式见本标准表2、字体高度见本标准表3：4.3.4标注应符合GB/T 4458.4-2003的要求4.3.5标注样式、图纸格式、标题栏、明细栏已集成到绘图软件中，设计人员可直接调用4.4 绘图比例见本标准表44.5 标题栏及明细栏4.5.1标题栏尺寸及其填写要求如本标准图3所示：4.5.2明细栏的配置方式和填写说明如本标准图4所示：图4 明细栏的格式和说明5．图面要求5.1图样简化画法必须符合GB/T 16675.1-1996技术制图简化表示法第一部分：图样画法的要求；5.2尺寸简化标注必须符合GB/T GB/T 16675.2-1996 技术制图简化表示法第二部分：尺寸注法的要求；5.3尺寸标注要求：1）要求尺寸数字不能被任何其他图线遮挡，必要时可断开图线；2）角度数字必须水平；3）公差标注上下平齐；4）尺寸公差按相关规定标注，未注公差按照附录1一般公差规定执行；5.4箭头样式1）尺寸线箭头：实心箭头，大小2.5；2）向视图箭头：实心箭头，大小5；3）剖切箭头：实心箭头，大小5。

机械制图1.每个产品或零、部件，应尽可能分别绘制在单张图样上。

如果必须分布在数张图样时，主要视图、明细栏、技术要求，一般应配置在第一张图样上。

（主要针对复杂外壳或者装配图等）2.零（部）件和总装图必须标注净重，以千克为单位时不标注单位。

重量小于10克的零（部）件可以用克做单位，要标注单位g。

3.按比例绘制图样时应由表1规定的系列中选取适当的比例，必要时也允许选取表2中的比例。

4.产品图样只有1张图纸时，可省略填写页码。

当超过一张时，需标明共几页，第几页。

5.装配明细栏表头的高度为14mm，其余每栏的高度为7mm。

6.技术要求规范：(1)条文应编顺序号，仅有一条时，不写顺序号；(2)顺序号后应加标点符号“.”；(3)每一条文最后不加标点符号；(4)技术要求序号中的内容，应按照总装配图、部件图、零件图的“设计要求→工艺加工→检验方法→搬运规定”的顺序来编制。

7.产品图样中的汉字、字母、数字均采用Chinesef_fs。

字符大小的公称尺寸系列为：1.8、2.5、3.5、5、7。

汉字的宽高比一般为0.7，字母、数字的宽高比一般为0.5。

当汉字与字母、数字混合使用时，宽高比应根据汉字进行设定。

8.图样中的箭头设置如下图：9.当零件较小，尺寸无法标注时，可按如下标注：10.标注剖面为正方形结构尺寸时，可在正方形边长尺寸数字前加注符号“□”或“B×B”11. 标注板状零件的厚度时，可在尺寸数字前加注符号“t”12.45°倒角和非45°倒角的标注如下：13. 同一零件相隔的剖面或断面应使用相同的剖面线，相邻零件的剖面线应该用方向不同间距不同的剖面线14. 特定剖面符号分类示例如下图：15. 局部放大图设置如下：16.表面粗糙度：17.钢板、铜板的表面和冲切断裂面一般不必标注表面结构要求符号及等级，如有特殊要求的，要标注表面结构要求符号及等级，然后由工艺员安排相应的加工设备和工序来达到图纸要求，例如：钢板的表面用磨床加工和研磨加工、用精冲工艺提高钢板的冲切断裂面的表面结构要求等级。

机械制图技术要求标准机械制图是机械工程中非常重要的一环，它直接关系到产品的设计、制造和使用。

因此，机械制图的技术要求标准显得尤为重要。

在进行机械制图时，必须遵循一定的标准和要求，以确保图纸的准确性、规范性和可读性。

接下来，我们将详细讨论机械制图技术要求标准的相关内容。

首先，机械制图的技术要求包括但不限于以下几个方面，图幅、图样、尺寸标注、公差标注、表面粗糙度标注、零件标识、剖视图、断面图、装配图等。

这些要求旨在确保机械图纸的准确性和可读性，使得图纸能够清晰地传达设计意图，为制造和使用提供准确的依据。

其次，机械制图的技术要求标准还包括图样的绘制规范和要求。

在绘制图样时，必须符合相关的标准和规范，包括线条的粗细、字体的大小、符号的使用等。

这些规范的遵循可以确保图样的清晰度和美观度，使得图纸能够清晰地传达设计意图，减少歧义和误解。

另外，机械制图的技术要求标准还涉及尺寸标注和公差标注。

尺寸标注是指在图样上标注零件的尺寸，包括直线尺寸、径向尺寸、角度尺寸等。

而公差标注则是指在图样上标注零件的公差要求，包括尺寸公差、形位公差、表面粗糙度等。

这些标注的准确性和规范性对于零件的制造和装配具有重要意义。

此外，机械制图的技术要求标准还包括图纸的规范化管理和归档。

在制图过程中，必须严格按照相关的管理规定进行，包括图纸的编号、归档、审查、修订等。

这些管理规定的遵循可以确保图纸的完整性和准确性，为制造和使用提供可靠的依据。

总的来说，机械制图的技术要求标准是机械工程中不可或缺的一部分。

只有严格遵循相关的标准和要求，才能够保证图纸的准确性、规范性和可读性，为产品的设计、制造和使用提供可靠的依据。

因此，我们在进行机械制图时，务必要重视这些技术要求标准，确保图纸的质量和可靠性。

机械制图图框标准机械制图图框是机械工程制图中的重要组成部分，它是规范机械制图的格式、内容和布局的重要标准。

图框的设计标准化不仅可以提高机械图纸的规范性和统一性，还可以提高图纸的可读性和传达信息的准确性。

因此，制定机械制图图框标准对于提高机械制图质量和效率具有重要意义。

一、图框的设计要求。

1. 外形尺寸，图框应根据图纸规格确定外形尺寸，一般情况下，A4纸张的图框尺寸为297mm×210mm，A3纸张的图框尺寸为420mm×297mm。

2. 分区划分，图框应分为四个区域，分别是图框外边线、图框内边线、图框标题栏和图框内容区。

图框外边线为图框的最外边界，图框内边线为图框内容区的边界，图框标题栏用于填写图纸的名称、编号、比例等信息，图框内容区用于绘制机械零件的图样和注释。

3. 标准符号，图框中应包含标准符号，如ISO标准中规定的机械制图标准符号，用于表达图纸的特定信息，如图纸的比例、图纸的种类、图纸的编号等。

4. 字体要求，图框中的文字应采用规范的字体，一般情况下，标题栏中的字体应为粗体，内容区中的字体应为宋体，字号应根据图纸的比例和内容进行选择。

二、图框的制作流程。

1. 确定图框尺寸，根据图纸规格确定图框的外形尺寸，一般情况下，图框的外形尺寸应为图纸规格的整数倍。

2. 绘制图框边界，根据确定的外形尺寸，绘制图框的外边线和内边线，保证图框的整洁和规范。

3. 设计图框分区，将图框分为四个区域，确定图框标题栏和内容区的位置和大小，保证图框的布局合理。

4. 添加标准符号，在图框中添加标准符号，如图纸的比例、图纸的种类、图纸的编号等，确保图框的信息完整和准确。

5. 填写图框信息，在图框的标题栏中填写图纸的名称、编号、比例等信息，确保图框的信息完整和准确。

三、图框的应用意义。

1. 规范机械制图，图框作为机械制图的标准化组成部分，可以规范机械制图的格式、内容和布局，提高机械制图的规范性和统一性。

最新机械制图标准机械制图是机械工程设计中不可或缺的重要环节，它是将设计方案转化为具体的图纸和文件，为机械零部件的加工、装配和使用提供了必要的依据。

而机械制图标准则是保证机械制图质量和一致性的重要依据，它规定了机械制图的符号、尺寸标注、注释、图样抄写等方面的要求，对于提高机械制图质量、减少制图错误、提高工作效率具有重要意义。

最新的机械制图标准主要包括国际标准和国家标准两个方面。

国际上，ISO （国际标准化组织）发布了一系列的机械制图标准，其中包括了机械制图的一般原则、线条形式、尺寸标注、表面粗糙度标注等内容。

这些国际标准的发布，为世界各国的机械制图工作者提供了统一的规范，有利于促进国际贸易和技术交流。

而在国内，我国也制定了一系列的国家标准，如GB/T 1182-2008《机械制图尺寸标注》、GB/T 4457-2005《机械制图技术条件》等，这些国家标准是我国机械制图工作的重要依据，对于规范国内机械制图工作、提高机械制图质量具有重要作用。

在实际的机械制图工作中，制图人员必须熟练掌握最新的机械制图标准，严格按照标准要求进行制图，以确保制图质量和一致性。

首先，制图人员应当熟悉并掌握机械制图的一般原则，包括图样的形式、尺寸标注的方法、注释的规定等内容。

其次，制图人员应当熟悉并掌握不同类型零部件的制图要求，如螺纹零件的制图、轴类零件的制图、齿轮零件的制图等，要求制图人员根据不同类型零部件的特点，合理选择图样形式、尺寸标注方法等。

最后，制图人员应当熟悉并掌握图样抄写的规定，确保图样的清晰、准确、完整。

在机械制图中，尺寸标注是至关重要的，它直接关系到零部件的加工和装配质量。

根据最新的机械制图标准，尺寸标注应当准确清晰、符合实际需要、方便加工和检验。

在进行尺寸标注时，应当注意尺寸标注的位置、字体大小、箭头方向等要求，以确保尺寸标注的清晰和准确。

另外，注释的规定也是制图人员需要重点掌握的内容，注释应当简洁明了、准确无误、方便理解和使用。

机械制图的基本要求一、图纸幅面绘制机械图样时，优先采用 5 种规定的图纸基本幅面，分别是:A0、A1、A2、A3、A4。

必要时，也允许选用所规定的加长幅面。

加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。

二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。

三、标题栏gb/t10609.1-89 对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。

四、比例(gb/t14690-93)比例是图中图形与实物相应要素的线性尺寸之比。

需要按比例绘制图样时，应由规定的系列中选取适当的比例。

为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或者过小时，可选用表规定的缩小或者放大比例绘制，但尺寸标注时必须注实际尺寸。

普通来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。

当某个视图需要采用不同比例时，可在视图名称的下方或者右侧标注比例。

五、字体(gb/t14691-93)图样中书写的字体必须做到:字体工整、笔划清晰、间隔均匀、罗列整齐。

字体的高度(用 h 表示)的公称尺寸系列为 1.8，2.5，3.5，5，7，10，14，20mm。

字体高度代表字体的号数。

1. 汉字汉字应写成长仿宋体，并应采用国家正式发布推行的简化字。

汉字的高度不应小于 3.5mm，其字宽普通为字高的 2/3。

长仿宋体的书写要领是:横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。

普通采用斜体，斜体字字头向右倾斜，与水平线约成 75?角。

在同一图样上，只允许选用一种形式的字体。

六、图线(gb/t17450-1998)1. 图线线型及其应用gb/t17450-1998 《技术制图图线》中规定了 15 种基本线型，每种基本线型的变形有四种。

机械制图规范 一、制图一般规范 1、图纸幅面和格式 图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。 1）图纸幅面 图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表1所规定的基本幅面。必要时，也允许加长幅面。

表1图纸幅面及图框格式尺寸 幅面代号 A0 A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25 c 10 5 e 20 10

2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏按图1所示绘制和填写，明细表按图2所示绘制和填写。

图1 标题栏 图2 明细表 2、字体（GB／T 14691—1993） （1）书写字体必须做到：字体工整、笔画清楚、间隔均匀，排列整齐。 （2）字体的号数，即字体高度h，其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm。 （3）汉字应写成长仿宋体字，并采用国家正式公布推行的简化字。汉字的高度h不应小

于3.5mm，其字宽一般为 h／2（约0.7h）。 （4）汉字书写的要点在于横平竖直，注意起落，结构均匀，填满方格。 （5）字母和数字分为A型和B型。A型字体的笔画宽度d为字高（h）的1/14，B型字体笔画宽度为字高的1/10。在同一图样上只允许选用一种型式的字体。字母和数字可写成斜体或直体，但全图要统一。斜体字字头向右倾斜，与水平基准线成75°。

3、图线 1）基本线型 根据国标GB/T 17450－1998《技术制图 图线》，在机械制图中常用的线型有实线、虚线、点画线、双点画线、波浪线、双折线等（见表2）。

表2基本线型及应用

2）图线的宽度 图线的宽度d应根据图形的大小和复杂程度，在下列数系中选择：0.18，0.25，0.35，0.5，0.7，1，1.4，2mm。 在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。在通常情况下，粗线的宽度采用0.5或0.7 mm，细线的宽度采用0.25或0.35 mm。 在同一图样中，同类图线的宽度应一致。 4．比例 表3 常用比例 原值比例 1:1

机械制图iso标准ISO标准是国际标准化组织（ISO）制定的一系列国际标准，它们为各种行业的产品、服务和系统制定了一套通用的质量管理和保障要求。

在机械制图领域，ISO标准起着至关重要的作用，它规范了机械制图的各个方面，包括尺寸标注、符号表示、图形构图等，为机械制图的规范化和标准化提供了重要的依据。

首先，ISO标准对机械制图的尺寸标注提出了一系列要求。

在机械制图中，尺寸标注是非常重要的，它直接关系到产品的质量和制造工艺。

ISO标准规定了尺寸标注的方法和要求，包括尺寸的表示形式、标注位置、标注线型等，这些规定都是为了确保机械制图的尺寸标注清晰、准确、易读。

其次，ISO标准对机械制图中的符号表示也做出了详细的规定。

在机械制图中，各种符号的使用是非常普遍的，它们用于表示不同的零件、工艺要求、表面状态等信息。

ISO标准规定了各种符号的形状、尺寸、比例和使用方法，以确保机械制图中的符号表示统一、规范、易懂。

此外，ISO标准还对机械制图的图形构图提出了具体要求。

图形构图是机械制图的基础，它直接关系到机械设计的准确性和工艺的可行性。

ISO标准规定了图形构图的基本原则、比例、线型、线宽等，以确保机械制图的图形构图规范、美观、易于理解。

总的来说，ISO标准对机械制图提出了全面、系统的要求，它为机械制图的规范化和标准化提供了重要的依据。

遵循ISO标准，可以确保机械制图的质量和准确性，有利于提高产品质量、降低生产成本，促进国际贸易和合作。

因此，作为机械制图的创作者，我们应当深入学习和理解ISO标准，严格遵守标准要求，不断提高自身的技术水平和制图能力，为推动机械制图的规范化和标准化做出应有的贡献。

机械制图图框标准机械制图图框是机械制图中的重要组成部分，它规定了机械制图的格式、内容和布局，对于规范化和统一化机械制图具有重要意义。

机械制图图框标准的制定，可以提高机械制图的可读性和准确性，减少沟通成本，提高工作效率，促进机械制图的标准化和规范化。

一、图框的设计要求。

1. 图框的位置，图框应位于图面的四周，距离图面边缘一定的距离，以便于装订和保护图纸。

2. 图框的线型，图框的线型应清晰、粗细均匀，以便于区分图框和图纸内容。

3. 图框的内容，图框应包括图号、图名、比例、图幅、设计者、审核者、设计日期等信息，以便于对图纸进行管理和查阅。

二、图框的标准尺寸。

1. A4图框，图框的外边框尺寸为297mm×210mm，内边框尺寸为277mm×190mm。

2. A3图框，图框的外边框尺寸为420mm×297mm，内边框尺寸为400mm×277mm。

3. A2图框，图框的外边框尺寸为594mm×420mm，内边框尺寸为574mm×400mm。

4. A1图框，图框的外边框尺寸为841mm×594mm，内边框尺寸为821mm×574mm。

5. A0图框，图框的外边框尺寸为1189mm×841mm，内边框尺寸为1169mm×821mm。

三、图框的绘制方法。

1. 绘制外边框，先绘制图框的外边框，包括图框的四条边和四个角。

2. 绘制内边框，在外边框内部一定距离处，绘制图框的内边框。

3. 添加图框信息，在图框内部，添加图号、图名、比例、图幅、设计者、审核者、设计日期等信息。

四、图框的应用。

1. 机械制图，在绘制机械零件、装配图、工艺图等机械制图时，应按照机械制图图框标准进行绘制。

2. 标准件图，在绘制标准件图时，也应采用机械制图图框标准，以便于与机械制图统一管理。

3. 工程图纸，在编制工程图纸时，应统一采用机械制图图框标准，以便于工程图纸的管理和使用。
