桩基低应变法检测要求
随着社会经济的迅速发展，高层建筑物、深基坑工程的项目日益增多。为满足工程建设的需要，大直径灌注桩、预应力管桩在地基处理中已广泛使用。但灌注桩出现缩颈、断裂、夹泥、离析，预应力管桩出现桩断裂、错位、对接部位脱焊等质量通病不容忽视。为确保桩基工程的施工质量，根据《建筑基桩检测技术规范》和《建筑地基基础检测规程》的低应变法有关检测要求，进行桩身完整性的检测，并及时反馈检测结果给质量监督机构、建设单位、设计单位、施工单位，以对桩身质量问题采取补救措施，可以有效的减少工程地基基础质量事故的发生，确保建筑物上部结构的施工质量及安全。
什么样的桩采用低应变法动力检测？
低应变法是普查基桩的完整性，判定桩身缺陷程度和位置的一种常用方法。适合钢筋混凝土灌注桩，预应力混凝土桩(实心放桩、实心圆桩、管桩)等。 高应变动力检测是核验低应变法的有效手段，同时也能检测基桩的承载力。
低应变法检测抽样数量要求：
根据《建筑基桩检测技术规范》规定：
（1）柱下三桩或三桩以下的承台抽检桩数不得少于1根；
（2）设计等级为甲级，或地质条件复杂、成桩质量可靠性较低的灌注桩，抽检数量不应少于总桩数的30%，且不【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！
得少于20根；其他桩基工程的抽检数量不应少于总桩数的20%，且不得少于10根；
（3）对于地下水位以上且终孔后桩端持力层已通过核验的人工挖孔桩，以及单节混凝土预制桩，抽检数量可适当减少，但不应少于总桩数的10%，且不应少于10根。
根据《建筑地基基础检测规程》规定：
（1）混凝土灌注桩桩身完整性采用低应变法，抽检数量不应少于同条件下的总桩数的50%，且不得少于20根，每个承台抽检桩数不得少于1根；对柱下四桩或四桩以上的承台工程，抽检数量还不应少于相应桩数的50%。对地基基础设计等级为甲级和地质条件较为复杂的乙级桩基工程，应适当增加抽检比例。

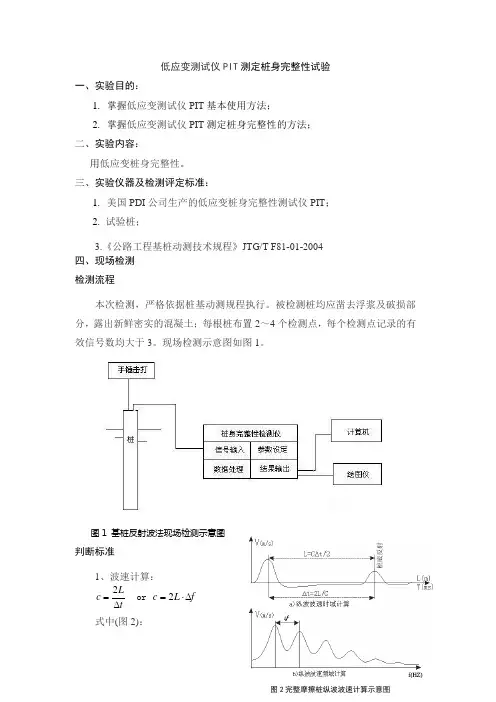

低应变测试仪PIT测定桩身完整性试验
一、实验目的：
1. 掌握低应变测试仪PIT基本使用方法；
2. 掌握低应变测试仪PIT测定桩身完整性的方法；
二、实验内容：
用低应变桩身完整性。
三、实验仪器及检测评定标准：
1. 美国PDI公司生产的低应变桩身完整性测试仪PIT；
2. 试验桩；
3.《公路工程基桩动测技术规程》JTG/T F81-01-2004
四、现场检测
检测流程
本次检测，严格依据桩基动测规程执行。被检测桩均应凿去浮浆及破损部分，露出新鲜密实的混凝土；每根桩布置2～4个检测点，每个检测点记录的有效信号数均大于3。现场检测示意图如图1。
图1 基桩反射波法现场检测示意图
判断标准
1、波速计算：
tLc2 or fLc2
式中(图2)：
c—桩身材料的一维应力波纵波波图2完整摩擦桩纵波波速计算示意图
速（m/s），简称波速；
L—测点下桩的长度（m）；Δt—桩底反射波峰值与入射波峰值的时刻差（s）；
Δf——幅值谱上完整桩相邻峰值间的频率差（Hz）。
被检工程的桩身材料平均波速值mc为5根以上完整桩的波速平均值。
2、完整性类别划分：
Ⅰ类桩：桩身结构完整。
桩底反射合理，实测波速在合理范围内，桩底反射波到达前，无同相反射波发生。
Ⅱ 类桩：桩身结构基本完整，存在轻微缺陷。
桩底反射基本合理，实测波速在合理范围之内缺陷反射波幅值相对较弱。
Ⅲ 类桩：完整性介于Ⅱ类和Ⅳ类之间，一般存在明显缺陷，宜采用钻芯法或声波透射法等其它方法进一步判断或直接进行处理。
记录到多个同相反射信号，形成复杂波列,且无合理的桩底反射信号。依反射信号和提供桩长计算的波速明显偏离同类完整桩平均波速，或时域信号存在较强的异常同相反射。嵌岩端承型桩虽有明显的桩底反射，但反射波却与入射波相位相同。
Ⅳ 类桩：桩身结构存在严重缺陷,就其结构完整性而言不能使用。
未见桩底反射。出现多次幅值较强的同相、等间距反射信号，或信号幅值明显较强并以大低频形式出现，当振源脉冲宽度极窄时，同时伴有连续的t很小的同相反射（频域为双峰），此为典型的浅部断桩特征。
低应变基桩完整性检测培训
一、背景介绍
低应变基桩作为一种常用的地基处理方式，广泛应用于建筑工程中，因其承载能力高、施工便捷等优势受到工程界的青睐。然而，低应变基桩的完整性检测对于确保其结构的良好、稳定运行至关重要。因此，有必要进行相关培训，以提高工程人员对低应变基桩完整性检测的认识和技能，减少工程事故的发生。
二、培训目的
本次培训旨在为参与者提供低应变基桩完整性检测的基本理论知识和实际操作技能，使其能够准确、高效地进行低应变基桩的完整性检测，确保工程质量和安全。
三、培训内容
1. 低应变基桩完整性检测的意义和作用
2. 低应变基桩完整性检测的标准和规范
3. 低应变基桩完整性检测的常用方法和工具
4. 低应变基桩完整性检测的实际操作技能
5. 低应变基桩完整性检测的数据分析和报告编写
四、培训具体安排
1、理论课程
1）低应变基桩完整性检测的意义和作用：介绍低应变基桩完整性检测对工程质量和安全的重要性，及其在工程中的实际应用。
2）低应变基桩完整性检测的标准和规范：主要介绍相关的国家标准和规范，包括检测方法、仪器设备、检测步骤等内容。
3）低应变基桩完整性检测的常用方法和工具：介绍低应变基桩完整性检测的常用方法，包括声波检测、电磁波检测、地震技术等，以及用于检测的工具和设备。
4）低应变基桩完整性检测的实际操作技能：包括现场操作、数据采集、分析等实际操作技能的培训。
5）低应变基桩完整性检测的数据分析和报告编写：对检测数据进行分析和处理，编写检测报告的方法和要求。
2、实践操作 培训人员将分批到现场进行实际操作，熟悉仪器设备的使用和数据采集方式，提升实际操作能力。
五、培训对象
1. 企业工程技术人员：包括工程监理、工程设计、勘察等相关人员；
2. 地基处理施工单位负责人、技术负责人；
3. 地基检测机构技术人员。
六、培训效果评估
1. 参训人员通过理论课程和实践操作的学习，能够掌握低应变基桩完整性检测的基本理论和实际操作技能；
1 桩基完整性(低应变试验)
1、1一般规定:
（1）低应变反射波法适用范围为:混凝土灌注桩、混凝土预制桩、预应力管桩及CFG桩。
（2）对桩身截面多变且变化幅度较大灌注桩,应采用其她方法辅助验证低应变法检测得有效性。
（3）受检桩混凝土强度不应低于设计强度得70%,且不应低于15MPa。
1、2检测原理:
低应变法目前国内普遍采用低应变反射波法,为狭义低应变法,其通过采用瞬态冲击得方式(瞬态激振),实测桩顶加速度或速度响应曲线,以一维线弹性杆件模型为依据,采用一维波动理论分析判定基桩得桩身完整性。因此基桩必须符合一维波动理论要求,满足平截面假定与一维线弹性杆件模型要求,一般要求其桩长远大于直径即长径比大于5或瞬态激励有效高频分量得波长与桩得横向尺寸之比大于5。nbET9。
1、3检测方法及工艺要求
(1)检测前得准备工作
a受检基桩混凝土强度至少达到设计强度得70％,或期龄不少于14天时方可报检。
b施工单位填写报检表,经监理工程师签字确认后,至少提前2天提交给现场检测人员。
c施工单位向检测单位提供基桩工程相关参数与资料。
d检测前,施工单位做好以下准备工作:
①剔除桩头,使桩顶标高为设计得桩顶标高。
②要求受检桩桩顶得混凝土质量、截面尺寸应与桩身设计条件基本相同。
③灌注桩要凿去桩顶浮浆或松散破损部分,并露出坚硬得混凝土表面。
④桩顶表面平整干净且无积水。
⑤实心桩得第三方位置打磨出直径约10cm得平面,平面保证水平,不要带斜坡;在距桩第三方2/3半径处,对称布置打磨2～4处(具体见图1),直径约为6cm得平面,打磨面应平顺光洁密实图2 不同桩径对应打磨点数及位置示意图wr4TX。
1.25m
图2 不同桩径对应打磨点数及位置示意图
⑥当桩头与垫层相连时,相当于桩头处存在很大得截面阻抗变化,会对测试信号产生影响。因此,测试前应将桩头侧面与断层断开。iOoD3。
