工地工法样板展示

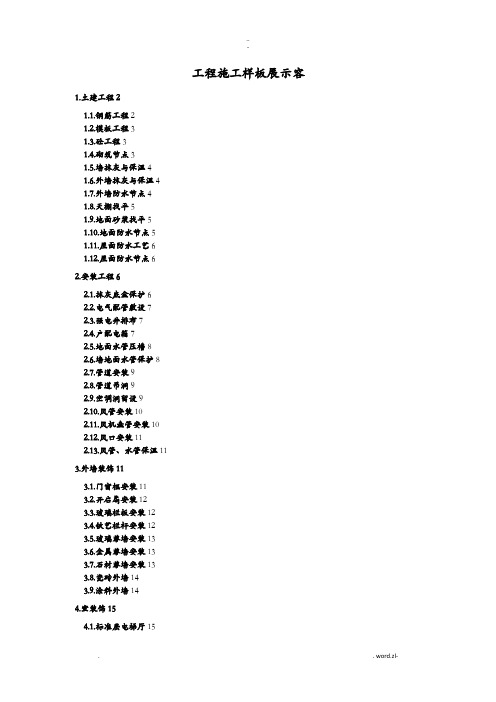

工程施工样板展示容1.土建工程21.1.钢筋工程21.2.模板工程31.3.砼工程31.4.砌筑节点31.5.墙抹灰与保温41.6.外墙抹灰与保温41.7.外墙防水节点41.8.天棚找平51.9.地面砂浆找平51.10.地面防水节点51.11.屋面防水工艺61.12.屋面防水节点62.安装工程62.1.抹灰底盒保护62.2.电气配管敷设72.3.强电井排布72.4.户配电箱72.5.地面水管压槽82.6.墙地面水管保护82.7.管道安装92.8.管道吊洞92.9.空调洞留设92.10.风管安装102.11.风机盘管安装102.12.风口安装112.13.风管、水管保温113.外墙装饰113.1.门窗框安装113.2.开启扇安装123.3.玻璃栏板安装123.4.铁艺栏杆安装123.5.玻璃幕墙安装133.6.金属幕墙安装133.7.石材幕墙安装133.8.瓷砖外墙143.9.涂料外墙144.室装饰154.1.标准层电梯厅154.2.公共楼梯154.3.墙地面瓷砖/石材154.4.马赛克铺贴164.5.墙涂料164.6.室裱糊174.7.室软包174.8.木饰面174.9.木质吊顶184.10.金属吊顶184.11.石膏线条184.12.户门194.13.木地板194.14.收纳柜194.15.室楼梯204.16.开关插座204.17.灯具安装204.18.卫生洁具安装214.19.淋浴房安装215.室外工程215.1.板块园路225.2.水洗石园路225.3.汀步225.4.板块铺装235.5.草皮铺设235.6.乔木种植235.7.灌木种植241.土建工程1.1.钢筋工程展示容示图片展示墙、柱、梁、板、梁柱接头、楼梯等钢筋的制作、安装、定位，展示受力纵筋连接、线管及接线盒的预埋、管洞预留、竖向钢筋保护等容备注可与模板工艺样板一同制作1.2.模板工程展示容示图片展示模板支撑体系、安装方式、加固方法、防涨模处理、防漏浆处理、阴阳角处理、墙柱截面尺寸控制、洞口模板支设等容备注可与钢筋工艺样板一同制作1.3.砼工程展示容示图片展示构造降板、门窗垛、过梁下挂、浮浆清理、砼凿毛、楼板厚度控制、楼面收光处理、阴阳角成活标准、砼养护、砼外表观感、砼质量检验、砼构造阳角保护等容备注选择在标准楼层进展，选择一个单元一层楼作为样板1.4.砌筑节点展示容示图片展示不同材质交接处、T型墙、十字墙等砌筑方法，展示砼凿毛、砼反坎、卧梁、过梁、砌筑导墙、斜顶砖、拉结筋、马牙槎、构造柱等节点做法，展示门窗固定、斜顶砖、空调洞等预制块做法，展示灰缝宽度、勾缝、砂浆饱满度、抗裂以、洞口尺寸等控制方法，展示工序停歇、外墙孔洞封堵等相关工序备注二次构造样板可与砌筑实体样板一同制作，选择在有外墙的标准楼层进展1.5.墙抹灰与保温展示容示图片分层展示相邻管槽填补、构造上下差处理、挂网、界面处理、灰饼、底层抹灰、面层抹灰、阳角保护等，展示接线盒、配电箱、分水器、门窗洞口周边抹灰收口节点，有墙保温时需要展示保温层、抗裂层备注选择在有外墙的标准楼层进展，设置于砌筑实体样板根底之上，分层展示每层依次错开20~25cm，需要包括所有标准户型1.6.外墙抹灰与保温展示容示图片分层展示构造上下差处理、挂网、界面处理、灰饼、底层抹灰、面层抹灰、防水层、保温层、抗裂层等，展示保温层固定、门窗洞口周边、阴阳角、外墙线条等部位节点做法备注样板位置设置选择在阳台部位，分层展示每层依次错开20~25cm1.7.外墙防水节点展示容示图片分别展示外保温顶部构造、外墙挑板、外墙变形缝、阳台花痴、靠墙室外楼梯、靠墙花池、外墙分隔缝、外墙滴水线、GRC线条、穿墙螺杆洞、外墙施工洞封堵、外墙配电箱、出墙管线等细部防水节点1.8.天棚找平展示容示图片展示模板拼缝处理、铁钉防锈、腻子找平等备注1.9.地面砂浆找平展示容示图片展示地面冲筋、标高、收光、养护、平整度控制等细部节点备注1.10.地面防水节点展示容示图片分层展示基层清理、阴角倒角、防水施工、蓄水试验、保护层施工，展示门槛石防水、烟道防水、地漏防水、穿楼板管道防水等细部节点做法1.11.屋面防水工艺展示容示图片分层展示构造基层、防水附加层、防水层、保温层、保护层、装饰面层等备注1.12.屋面防水节点展示容示图片分层展示屋面瓦、檐沟、烟道、反梁过水洞、墙根反坎、变形缝、排期盲沟管、女儿墙防水收口、侧排地漏、直通地漏、出屋面管道等细部防水节点备注具体做法详见?建筑统一构造做法?中屋面局部2.安装工程2.1.抹灰底盒保护展示容示图片展示抹灰前底盒保护措施备注2.2.电气配管敷设展示容示图片展示墙体开槽宽度、深度、位置，预留槽位方式等备注2.3.强电井排布展示容示图片展示排布顺序、接地等容备注2.4.户配电箱展示容示图片展示配电箱回路编号、面板与墙面关系、配电箱安装与涂饰工序关系、成品保护等细部节点备注2.5.地面水管压槽展示容示图片展示地面压槽深度、控制方法备注给水沿天棚敷设无需该样板2.6.墙地面水管保护展示容示图片展示墙地面水管保护方式、管线标识等备注2.7.管道安装展示容示图片展示管道连接、支架、排水坡度、盛水弯以及管道保温层、立管与天棚收口等备注2.8.管道吊洞展示容示图片展示穿楼板管道套管安装、平面洞口吊模方式、吊洞工序等备注2.9.空调洞留设展示容示图片展示空调洞与天棚距离、空调洞与空调插座位置关系、空调洞向外找坡、空调洞装饰盖板等细部节点备注2.10.风管安装展示容示图片展示几何尺寸、防腐处理、连接方式、固定方式等备注2.11.风机盘管安装展示容示图片展示支管预留位置、标高、水压试验、固定方式、进出水管连接、连接密封、冷凝水软管长度、冷凝水排水坡度等备注2.12.风口安装展示容示图片展示几何尺寸、风口与风管接口、焊点处理、防腐处理等备注2.13.风管、水管保温展示容示图片展示保温层厚度、保温层接触面积、保温钉间距、保温拼缝间距、保护层设置等备注3.外墙装饰3.1.门窗框安装展示容示图片展示洞口验收、型材厚度、泄水孔、型材拼接打胶、固定片间距、防雷接地、塞缝工艺、外口防水、密封槽留设、外窗台找坡、型材保护等备注选择在砌筑实体样板根底之上进展，安装不少于3樘典型窗3.2.开启扇安装展示容示图片展示铆钉、毛条、胶条、打胶、五金件安装、玻璃和五金件保护等备注选择在门窗框安装实体样板根底之上进展3.3.玻璃栏板安装展示容示图片展示玻璃栏杆整体观感，分别展示栏杆固定方式、立柱与地面收口、扶手与墙面收口、密封胶等细部节点备注3.4.铁艺栏杆安装展示容示图片展示铁艺栏杆整体观感，分别展示栏杆固定方式、立柱与地面收口、扶手与墙面收口、扶手转角抗裂、金属扶手焊接点打磨等细部节点备注3.5.玻璃幕墙安装展示容示图片展示幕墙的抗风压试验、水密性试验、气密性试验，幕墙框料横平竖直、玻璃色差和胶缝的观感，开启扇胶条和型材接缝的处理，窗五金件的安装和幕墙连接节点的处理。

泛悦城市广场工法展示区制作内容施工缝止水钢板防水工艺说明：钢板应加工成“〔”状，钢筋不宜穿止水钢板，采取补焊的方法无法保证质量。

有箍筋的构件，箍筋在此处宜采取将箍筋断开，弯折10d 以上与止水钢板焊接的工艺方法。

止水钢板接头必须采用搭接焊接，搭接长度应≥50mm ，焊接必须为4个方向焊接。

外墙防水卷材搭接工艺说明： 铺贴外墙卷材之前，应先将接槎部位的卷材揭开，并将其表面清理干净，如卷材有局部损伤，应及时进行修补后方可继续施工，两层卷材应错槎接缝，错开距离不得小于350㎜，上层卷材应盖过下层卷材。

两幅卷材的搭接长度，长边与短边均应不小于100mm 。

迎水面剔凿混凝土表面浮浆工艺说明：（1）柱根凿毛，首先剔除柱边线范围内的砼浮浆，直至露出均匀的石子；（2）凿毛深度不小于5mm，应将剔凿点间距控制在20~30mm 以内，凿毛应覆盖柱边线内全部范围；（3）剔除的浮浆残渣及时清理，并用水冲洗干净。

（4）应经过监理和业主检查验收安装柱模板工艺说明：（1）按放线位置先钉好压脚板再安装柱模板；（2）柱子两垂直向加斜拉顶撑；（3）柱根部缝隙封堵到位，也可采用砂浆将柱根部外围封堵，不宜采取下压海绵条或其他杂物塞填等形式；（4）柱子截面内部尺寸控制在+4、-5mm 以内。

安装柱箍工艺说明：（1）柱箍材料选择应根据模板施工方案进行确定；（2）柱箍间距应符合方案设计要求、并加固牢靠；（3）柱箍安装应保证其水平，单边长度超过500mm 的柱应考虑设计对拉螺杆加强，对拉螺栓直径应通过计算确定，螺杆扭矩值符合方案要求。

剪力墙模板安装工艺说明：剪力墙外墙模板安装时，需预留老螺杆并贴海绵胶，防止上下层接茬处错台及漏浆。

内墙墙根处为防止烂根，模板下部外侧采用砂浆封堵。

直螺纹加工（丝扣加工）工艺说明：在丝头加工时应对每种规格的丝头螺纹（端头切直）进行外观质量、螺纹尺寸（采用环规）、螺纹长度、螺纹数自检，做好检验记录，已检验合格的丝头螺纹应做好检测标示并用塑料保护帽或拧上连接套筒加以保护，防止装卸时损坏，并按规格分类堆放整齐。

工地工法样板1. 引言工地工法是指在施工现场上，通过采用特定的工程技术和方法，对土地进行改造和开发的一种施工方式。

工地工法样板是对常用的工地工法进行归纳总结，提供给施工人员参考和指导，以确保施工过程的安全、高效和质量。

本文将介绍一些常用的工地工法样板，包括挖土、地基处理、基坑支护、混凝土浇筑等方面的工法。

每种工法都包含介绍、操作流程、注意事项等内容，以供读者参考。

2. 挖土工法样板2.1 介绍挖土工法是在施工现场上进行土地开挖的一种常见工法。

主要用于地基处理、基坑开挖等工程中。

本节将介绍挖土工法的常见操作流程和注意事项。

2.2 操作流程1.根据设计要求和图纸确定挖土的位置和范围；•准备挖土机械设备，如挖掘机、铲装机等；•挖土前先进行现场勘察和标记，确保挖掘的准确性；•采用适当的挖土方法，如箱式开挖、边坡开挖等；•挖土过程中应注意安全，保证坡面的稳定，避免土方坍塌造成人员伤害；•挖土后对土方进行堆放或运输，确保土方处置合理。

2.3 注意事项•挖土前要对地质条件进行充分了解，避免遇到特殊地质情况造成工程问题；•挖土机械设备要经过检查和修理，确保工作正常；•挖土时要注意周围环境和人员的安全，避免发生意外事故；•挖土后要及时进行土方的堆放或运输，以免影响其他工程进度。

3. 地基处理工法样板3.1 介绍地基处理是指对施工现场地基进行加固、巩固或改造的工程技术。

通过地基处理可以提高地基的承载能力、稳定性和抗沉降能力，确保工程的安全和稳定。

本节将介绍地基处理的常用工法样板。

3.2 操作流程1.根据设计要求和地质勘察结果确定地基处理的范围和方式；•开始地基处理前要先进行地表的清理和平整；•采用适当的地基处理方法，如灌注桩、挤密法等；•进行地基处理过程中要注意施工水平和质量控制；•地基处理完成后进行验收，确保达到设计要求。

3.3 注意事项•在地基处理之前要进行充分的地质勘察和分析，确保选择正确的处理方式；•地基处理的施工要符合设计要求和规范要求；•施工过程中要注意施工水平和质量控制，确保地基处理效果；•完成地基处理后要进行验收，确保地基处理达到设计要求。

室内展示指引1、编制目的为落实集团提高工程品质，配合营销扩大影响效果、展现品牌名企形象、对样板引路提供实物模板，特制订并发布本指引。

2、适用范围房地产城市/独立项目公司所有在建项目标段。

3、展示要求3.1、展示时间：新开组团、新项目必须实施工艺工法样板和交房样板推进工作，要求在结构出地面时完成样板工程策划书的编制和审核工作、结构施工至8层时开始实施样板施工、并于一个半月后达到展示要求；别墅、多层洋房只做室外工序和工艺工法展示，室内在主体封顶后做交付区展示。

3.2、展示范围：原则上以每个总包承建标段做一个样板展示区（即工序、工艺工法样板和交付区样板），每个展示区至少做二套，一套做工序、工艺工法展示，一套做交付样板展示；如为精装修交付则做精装修样板展示。

3.3、展示位置：要求尽量靠近场地出入口，方便参观者进出，尽可能把现场文明施工和景观亮点工程进行展示，并尽量选择二楼做展示。

4、展示方案在工程策划编制时应充分考虑和策划工地开放及展示计划安排，在展示区施工前应该先编制样板展示施工方案，经工程、营销、成本、设计等部门审核批准后实施。

5、交底实施正式开工之前由项目工程经理（总监）组织项目工程人员、监理、施工单位管理人员进行工程策划书关于工序、工艺工法样板及施工方案学习和交底，充分领会后实施。

6、样板展示具体做法：第一部分工序、工艺工法展示要求工序展示内容：（1）外墙面砖的工程样板面积不小于2㎡，且应置于向阳位置，符合质量标准GB50210-2001《建筑装饰装修工程质量验收规范》8.3节中要求。

（2）外墙涂料的工程样板面积不小于1㎡，并留有斜向分层剖面，且应置于向阳位置，符合质量标准GB50210-2001《建筑装饰装修工程质量验收规范》10章要求。

（3）（4）防火、防盗门的工程样板不少于二樘，且应集中在同一楼层（部位），符合质量标准GB50210-2001中5.5节要求。

（5 ）保温工程的工程样板面积不小于2㎡，并留有斜向分层剖面。

工法样板施工方案（方案编号：）编制：审核：审批：x x二〇一五年七月十三日目录1.编制依据 (3)2.工程概况 (3)3.施工部署 (4)4.实物样板施工 (5)5.展示区质量通病及预防措施 (26)6.工序验收及人员 (31)7.安全体验馆施工 (31)8.安全保证措施 (35)9.文明施工 (35)1.编制依据《地面与楼面工程施工及验收规范》（GBJ209-83）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）《高层建筑混凝土结构技术规程》（JBJ3-2010）《钢筋机械连接通用技术规程》（JGJ107-2010）《施工现场安全文明施工规范》（JGJ59-2011）《钢结构工程施工及验收规范》GB50205-2001中国建筑第二工程局有限公司《项目管理手册》、《标准化手册》《建筑施工手册》第四版双流万达施工图纸2.工程概况2.1项目概况2.2样板规划设计概况为保证施工质量，本着样板引路的宗旨，我部结合本工程的施工重点难点，计划设置样板展示区域，主要包括实物样板，文字及图片展示。

实物样板包括独立框架柱样板、剪力墙样板、楼梯样板、砌体样板、门窗样板、抹灰样板、防水样板、屋面样板；文字及图片展示，重难点施工工艺。

为更好的展示出样板区域中各单元的施工要点，我部对样板区域中各部分的施工程度进行了规划，对部分构件不进行浇注，展示的施工工艺主要有模板支设、各部位钢筋安装、砌体及构造柱施工、线管埋设、安装、屋面结构的施工。

工法样板区位于本项目场地西北侧，场地占地面积约1500㎡，本样板目的在于警示各施工人员提高质量、安全意识。

样板展示区位置、样板展示区域内部平面布置图详见下图：样板展示区域位置示意图样板区内部平面布置图3.施工部署3.1本样板区工程要展示的有一次结构样板、二次结构样板、屋面样板，基础样板、卫生间样板、安装工程样板以及精装修样板。

工法展示样板间实景展示文章一：工法展示样板间实景展示本旨在展示工法展示样板间的实景展示效果，以便于客户更全面、直观地了解工法的特色和优势。

以下将详细介绍各个展示样板间的装修设计、材料选用以及施工工艺。

1. 样板间A样板间A是以现代简约风格为主题的展示样板间。

装修设计采用简洁的线条、璀璨的色采和大面积的玻璃窗，创造出开阔、明快的空间感。

地板选用实木地板，搭配简约风格的家具和装饰画，营造出温馨舒适的生活氛围。

同时，样板间A还采用智能家居系统，通过首.机APP控制灯光、窗帘、空调等设备，提升居家生活的便利性和舒适度。

2. 样板间B样板间B是以北欧风格为主题的展示样板间。

室内设计以简洁、璀璨、原木色调为特点，打造出清新、自然的居住环境。

地面选用铺装瓷砖，搭配原木色的家具和北欧风格的软装饰品，营造出温暖舒适的家居氛围。

样板间B还设有一个儿童房，以其温馨、可爱的设计风格，满足了年轻家庭对于子女成长环境的需求。

3. 样板间C样板间C是以现代简约风格为主题的展示样板间。

室内采用开放式设计，融合了客厅、餐厅和厨房等功能区域，增加了空间的利用效率。

装饰方面，选用简约、时尚的家具和装饰品，配以大面积的落地玻璃窗，打造出通透、璀璨的居住空间。

此外，样板间C还特殊设置了一个书房区域，为热爱阅读和学习的居民提供了一个安静、舒适的学习空间。

以上是工法展示样板间实景展示的内容，通过对不同风格的样板间的详细描述，以及平面设计和材料选用的介绍，希翼能够为客户提供更加真实、直观的装修效果展示和参考。

附件：1. 样板间A设计图纸2. 样板间A施工工艺说明书3. 样板间B设计图纸4. 样板间B施工工艺说明书5. 样板间C设计图纸6. 样板间C施工工艺说明书法律名词及注释：1. 装修设计：指根据功能需求和审美要求，对建造室内和外部空间进行设计规划。

2. 材料选用：指根据装修设计要求，选择适合的建造材料和装饰材料进行使用。

3. 施工工艺：指在装修施工过程中，按照一定的顺序和方法进行施工安装的技术和工艺。

成都工地工法质量样板
成都工地工法质量样板通常包括以下几个方面：
1. 基础工程质量：
确保工地基础工程的施工质量，包括地基处理、深基坑工程、桩基工程等，保证基础坚固、稳定。

2. 结构工程质量：
按照设计和规范要求进行结构施工，确保主体结构的稳定性和安全性，包括构件连接、钢筋混凝土施工、预应力工程等。

3. 建筑工程质量：
确保建筑物的施工质量，包括主体结构和建筑装饰的施工质量，如墙体、地板、屋面等，确保建筑物的稳固、安全、美观。

4. 室内装饰工程质量：
确保室内装饰的施工质量，包括地板、墙面、天花等装修工程，保证装修材料的质量，施工工艺的精细。

5. 设备安装工程质量：
确保各种设备的安装质量，如管道、电气设备、空调设备等，保证设备的正常运行和安全使用。

6. 环境保护工程质量：
确保工地周边环境的保护和治理工程，如噪音、扬尘、废水处理等，保障环境卫生和居民的健康。

以上仅为成都工地工法质量样板的基本要求，实际施工中还需根据具体项目和规范要求进行调整和补充。

同时，工地施工过程中的监督和质量检查也是保证工法质量的重要环节。
