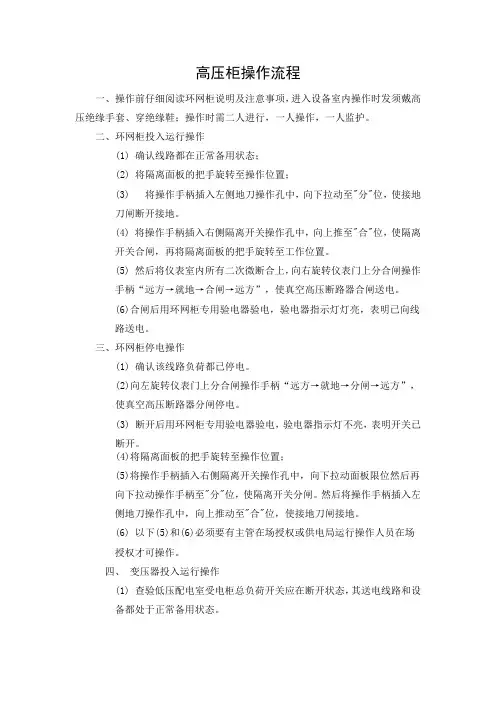

12KV环网柜使用说明书

产品介绍环网柜是俗称，一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器。

SF6负荷开关是近年来不少用户体会到的一种优良负荷开关，除电寿命长，开断力强等与真空负荷开关有共同的优点外，其突出优点是容易实现三工作位(接通、断开和接地)，小电流(电感、电容)开断，抗严酷环境条件能力强。

适宜在城乡中压配电网推广应用。

负荷开关是带有简单灭弧装置的一种开关电器，使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关，它可以作为关合和开断负荷电流及过载电流用，亦可以作为关合和开断空载线路、空载变压器及电容器组等，凡具有接通、断开和接地功能的三工作位负荷开关，都有结构简单、价格便宜的特点。

只是负荷开关不能断开短路电流。

SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断，并且还要求承担"转移电流"的开断。

而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担。

这时一组SF6负荷开关及三个带触发器的熔断器，只要任何一个触发器动作，其联动机构会使负荷开关三相同时自动分闸。

两者有机的结合起来，就可满足配电系统各种正常和故障下运行操作保护的要求。

中置柜指的手车柜，如KYN18，KYN28（GZS1），目前主要指KYN28（GZS1），可靠墙安装，现已系列化，国内生产厂家多，五防齐全，可配VS1，VD4，ZN63等进口或国产断路器。

首先要看你这个水处理项目是不是很重要，按照常规来讲，水处理设备不属于Ⅰ类负荷，而且变压器才500KVA，从变压器的容量可以看出，你这个水处理应该是个比较小的污水处理站（可能是某个厂矿在环保的压力下新建的用来处理污水用的），所以用环网柜足够了，2台环网柜的投资远远小于你用2台中置柜的，业主（甲方对你给他省钱他应该很高兴），而且从实际来讲，安装环网柜一般都是因为一个原因：负荷侧（因为污水处理一般都建在市区的边上或工厂的边上）距离高低压配电室比较远，所以变压器的进线前要有刀闸和断路器，以便将高压配电室到变压器之间的这段长电缆用环网柜做个隔离，万一电缆发生事故使其不致于直接波及变压器，另外，当变压器临时检修时好做就近断开电源用，环网柜之上还有高压柜（本身有综合保护），环网柜之下的低压进线还有断路器（建议你选用施耐德的MT断路器，各种保护比较全），所以保护的重任几乎就不大用环网柜来承担（好的环网柜的保护能力还是很强的），所以用环网柜是完全可以的。

我厂的污水处理厂2台1250KVA变压器，用环网柜已运行1年半，状况很好。

环网柜简介为提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。

这种供电方式简称为环网供电。

在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。

该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。

环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。

目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15和SM6系列。

环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。

它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

环网柜一般分为空气绝缘和SF6绝缘两种，用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。

柜体中，配空气绝缘的负荷开关主要有产气式、压气式、真空式，配SF6绝缘的负荷开关为SF6式，由于SF6气体封闭在壳体内，它形成的隔断断口不可见。

环网柜中的负荷开关，一般要求三工位，即切断负荷，隔离电路、可行靠接地。

产气式、压气式和SF6式负荷开关易实现三工位，而真空灭弧室只能开断，不能隔离，所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关，以形成隔离断口。

环网与环网柜环网是指环形配电网，即供电干线形成一个闭合的环形，供电电源向这个环形干线供电，从干线上再一路一路地通过高压开关向外配电。

这样的好处是，每一个配电支路既可以同它的左侧干线取电源，又可以由它右侧干线取电源。

当左侧干线出了故障，它就从右侧干线继续得到供电，而当右侧干线出了故障，它就从左侧干线继续得到供电，这样以来，尽管总电源是单路供电的，但从每一个配电支路来说却得到类似于双路供电的实惠，从而提高了供电的可靠性。

所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜），这台开关柜的母线同时就是环形干线的一部分。

就是说，环形干线是由每台出线柜的母线连接起来共同组成的。

每台出线柜就叫“环网柜”。

实际上单独拿出一台环网柜是看不出“环网”的含义的。

这些环网柜的都不大，因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关。

也就是说，环网柜中的高压开关一般是负荷开关。

环网柜用负荷开关操作正常电流，而用熔断器切除短路电流，这两者结合起来取代了断路器。

当然这只能局限在一定容量内。

这样的开关柜也完全可以用到非环网结构的配电系统中，于是随着这种开关柜的广泛应用，“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了。

环网柜的应用环网柜出现的时间不算长，但近年以来却得到了广泛的使用，这主要是由于新发展起来的工业企业和事业单位的建筑物，从供配电的角度来看，以中，小型容量为大多数其配电变压器一般不超过1250KVA，长期稳定供电，高压开关不频繁操作。

对于这类用户，环网柜的性能虽不是最完美的，但却是足够的，可以胜任的。

随着大规模的城市建设，大量大型高层建筑物拔地而起，变配电所往往就设在楼下，根据消防要求，变配电设备必须“无油化”，根据建设面积的合理使用，变配电设备应该“小型化”，于是环网柜或真空断路器，干式变压器，干式互感器就进入了幢幢大楼。

环网柜结构简单，运行可靠且安全，维修量很小，运行费用低，比起装有断路器的开关柜，优势很突出。

环网柜要求负荷开关具有更高的性能和更小的体积，新型的负荷开关应运而生，这又反过来带动了环网柜的技术进步，当今的环网柜不但性能优良而且系列化了，这更扩展了环网柜的使用范围。

几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成，防护等级I P2X。

柜体上部为母线室，仪表室位于母线室的前部，用钢板分隔。

柜体中部为负荷开关室，负荷开关与其他元件之间设有绝缘隔板。

对于电缆进出线柜，其柜底装有可拆装的活动盖板；对于架空进出线柜，其柜顶可加装母线通道或遮拦架。

（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案，其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜，这两种柜都设有接地开关；09号方案为计量柜。

该系列环网柜的外壳采用钢板弯制，螺钉紧固组装而成的金属全封闭结构。

柜体由4根立柱，上盖板，下底板，前面板，后背板，侧板等组成。

负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板。

门上有观察窗，可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式，母线配有绝缘护套管。

柜的顶部可根据用户要求，增设仪表箱。

环网柜中安装的负荷开关为产气式的，无油无毒；配备的手动，电动操作机构为扭力弹簧储能机构，结构简单，操作力小。

负荷开关，接地开关及正面板之间设有机械联锁装置，它们之间的操作关系如下：1）接地开关合闸后，负荷开关不能操作，正面板可以打开；2）接地开关分闸后，负荷开关可以操作，正面板不能打开；3）负荷开关分闸后，接地开关可以操作，正面板可以打开；4）负荷开关合闸后，接地开关不能操作，正面板不能打开。

（3）GE型环网柜这是一种引进型号，它采用SF6负荷开关。

操作机构为弹簧储能式，具有快合快分装置，分闸机构是在合闸动作中自动拉伸弹簧进行储能的，通过分闸线圈或HRC熔丝控制（击发）脱扣。

（4）8DJ20 8DH10为SF6负荷开关，气箱采用不锈钢激光焊接，完全密闭焊接，不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计，满足各种终端型和环网型用户的需求。

具有结构紧凑、占地面积小、免维护等优点.高压开关柜的类型及选用一、高压开关柜的概述通常高压开关柜是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
