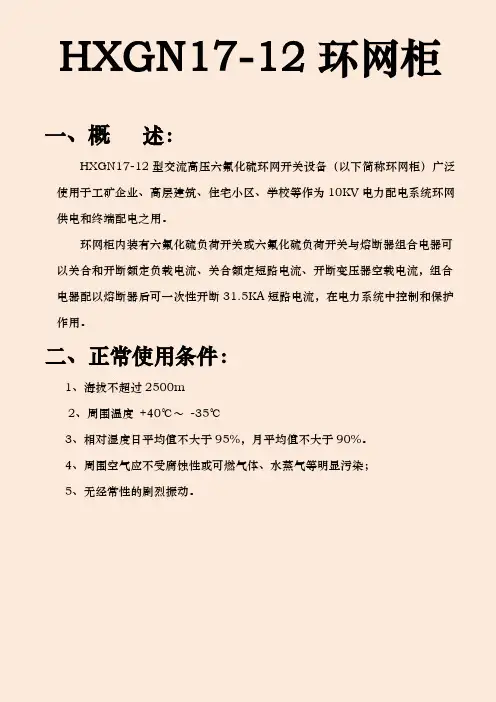

HXGN17-12环网柜一、概述：HXGN17-12型交流高压六氟化硫环网开关设备（以下简称环网柜）广泛使用于工矿企业、高层建筑、住宅小区、学校等作为10KV电力配电系统环网供电和终端配电之用。
环网柜内装有六氟化硫负荷开关或六氟化硫负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流，组合电器配以熔断器后可一次性开断31.5KA短路电流，在电力系统中控制和保护作用。
二、正常使用条件：1、海拔不超过2500m2、周围温度+40℃～-35℃3、相对湿度日平均值不大于95%，月平均值不大于90%。
4、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染；5、无经常性的剧烈振动。
三、技术参数额定电压 [KV] 12 额定雷电冲击耐受电压 极间及极对地 [KV] 75 断口间 [KV] 85 一分钟工频耐受电压 极间及极对地 [KV] 42 断口间 [KV] 48 额室频率 [HZ] 50 额定电流 主母线 [A] 1250 分支母线 [A] 630 额定短时耐受电流 主回路 [KA] 25 接地回路 [KA] 25 额定短路持续时间 [S] 2 额定峰值耐受电流 [KA] 63 转移电流 [A] 1500 防护等级 IP3X 负荷开关机械寿命 次 5000 接地开关机械寿命 次 1000 负荷开关柜 柜宽 [mm] 375,500,750 柜深 [mm] 1000 柜高 [mm] 1400,1600,1850 低压室 高 [mm] 450 断路器柜 柜宽 [mm] 750 柜深 [mm] 1000 柜高[mm] 2150四、HXGN17-12开关柜样机五、生产企业车间图1，负荷开关库存（红苏自产）图2，负荷开关发货（红苏自销）。
HXGN15-12型环网开关柜技术规范书1、适用范围HXGN15-12盲式固定交流金属环网开关设备，是为城市电网改造和建设需要而设计的新型开关设备。
在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，适用于交流3-10KV、50Hz的配电系统中。
2、执行标准GB311.1-1997高压输变电设备的绝缘配合GB1985-1989交流高压隔离开关和接地开关GB3804-1990 3—63 kV 交流高压负荷开关GB3309-1989高压开关设备在常温下的机械试验GB3906-1991 3—35kV交流金属封闭开关设备；GB/T11022-1999高压开关设备和控制设备标准的共用技术要求GB/T13384-1992机电产品包装通用技术条件GB/T16926-1997交流高压负荷开关—熔断器组合电器GB/T16927.1-1997高电压试验技术DL/T404-1997户内交流高压开关柜订货技术条件DL/T593-1996高压开关设备的共用订货技术导则IEC 420 ：1990高压交流负荷开关—熔断器的组合电器3. 总则3.1 使用条件A、海拔高度不超过1000mB、周围空气温度：上限+ 40C下限—25 TC、相对湿度：日平均值不大于95%月平均值不大于90%D周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染;E、无经常性的剧烈振动。
3.2主要技术参数3.3总体结构概述1. 环网柜由外壳、真空开关、接地开关、仪表室、母线及其它电气元器件和辅助元件组成，负荷开关布置在外壳的中上部，外壳由敷铝锌板折边弯后组装而成。
2. 环网柜三相排列按纵向结构布置，柜体之间的三相母线连接较为方便。
3. 仪表室位于环网柜的上部，室内可装设电流表、电压表、转换开关、指示灯等元件，在仪表室底部可装设二次回路的端子排等。
4. 柜内配有照明装置，照明灯开关安装于仪表室内。
母线的着色与相序见表83.4联锁及操作1. 环网柜具备以下联锁a、接地开关合闸后，负荷开关不能动作；b、负荷开关合闸后，接地开关不能动作；c、只有当负荷开关分闸，接地开关合闸时，才允许打开环网柜前门，其它情况下门均处于联锁状态。
HXGN－12型高压环网柜简介
HXGN－12型高压环网柜，适用于厂矿、住宅小区、高层建筑、学校、公园等三相交流额定电压12kV、额定频率50Hz的配电系统，作为接受和分配电能之用，可用于环网供电和终端供电，亦适用于装入箱式变电站，是城市电网改造和建设所需的新一代高压电器产品。
该产品全面满足IEC298《1kV以上52kV以下交流金属封闭开关设备》、IEC240《高压交流负荷开关-熔断器组合电器》和GB3906《3-35kV交流金属封闭开关设备》及其它标准，并设有可靠的防误操作机械闭锁，防护等级达IP2X。
HXGN－12型高压环网柜结构特点
1、安全性好，一次与二次完全隔离；主母线与负荷开关室用接地金属板隔开；在负荷开关静触头断口间设有接地金属活门；柜体、负荷开关、金属活门之间设有可靠的机械联锁。
2、安装容易，维修方便，体积小，搬运轻巧。
3、操作简单，操作力小；替换容易，可以单独更换。
4、主开关安装方式可正装亦可侧装。
5、主开关（负荷开关）除可配真空负荷开关外，还可配压气式或产气式负荷开关。
HXGN－12型高压环网柜使用环境条件
a、环境温度不高于+40℃，不低于-10℃；
b、相对湿度平均值不大于95[%]，月平均值不大于90％。
饱和蒸汽压日平均不大于2.2×10-3MPa;
c、海拔高度不超过2000m；
d、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
