74hc595d中文资料，74hc595d pdf
74HC595中文资料
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。三态。
特点
8位串行输入
8位串行或并行输出
存储状态寄存器，三种状态
输出寄存器可以直接清除
100MHz的移位频率
输出能力
并行输出，总线驱动
串行输出；标准
中等规模集成电路
应用
串行到并行的数据转换
Remote control holding register.

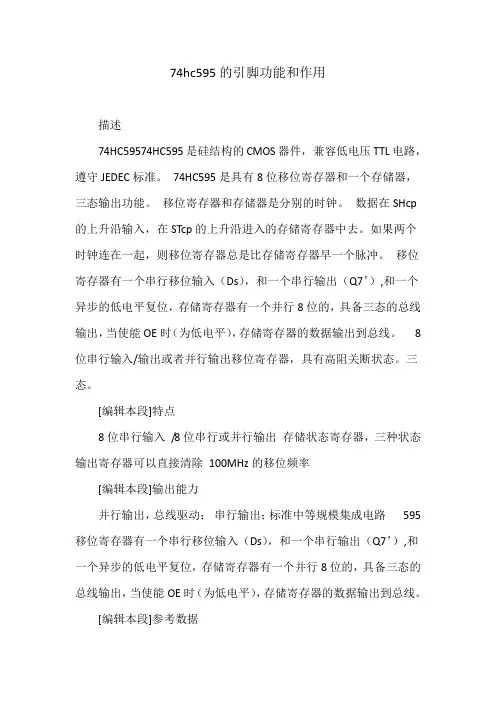

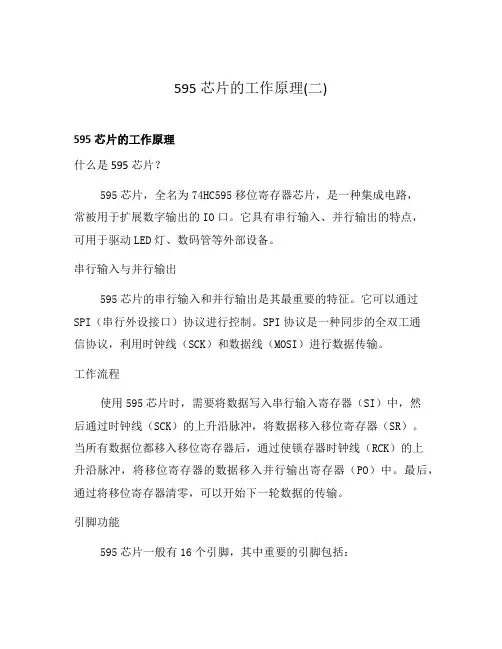

描述
595是告诉的硅结构的CMOS器件，
兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
74HC595参考数据
CPD决定动态的能耗，
PD＝CPD×VCC×f1+∑(CL×VCC2×f0)
F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压
74HC595引脚说明
74HC595功能表
H＝高电平状态
L＝低电平状态
↑＝上升沿
↓＝下降沿
Z＝高阻
NC＝无变化
×＝无效
当MR为高电平，OE为低电平时，数据在SHCP上升沿进入移位寄存器，在STCP上升沿输出到并行端口。
74hc595d的生产厂家有NXP Semiconductors和ON Semiconductor
最近闲来无事，想想好久没写点什么了。所以闲余时间就写了个小程序和大家学习交流。虽然通过仿真器调试过，但是由于没有做硬件，所以难免有疏漏之处，希望各位访客在发现后能指正。
硬件电路及程序原理描述：数码管采用8段共阴数码管。两块74HC595分别用来作为段码和片选，U1作为段码驱动（高电平有效），U2作为片选（低电平有效），程序中先发送高8位的片选码，然后发送低8位的段码，每发送一次只能显示以个数码管，通过延时防止闪烁，然后循环发送8次之后，正好8个数码管显示一遍。所以这是一个串行动态显示方式，要保持正常显示就必须定时调用显示程序。这个电路的优点就是占用端口少，因为是采用的模拟串行接口；缺点是占用CPU资源较多，比较费时。所以就要看情况而使用了。
/***************************************************
功能：8×8键盘扫描
芯片型号:HT46R47
设计者：蓝若天
来源：
掩膜选项
SysVolt:5v
SysFreq:4MHz
Package:18 DIP-A
Wake-up PA0-3:Non-Wake-up
Wake-up PA4-7:Non-Wake-up
Pull-high PA0-3:Pull-high
Pull-high PA4-7:Pull-high
Pull-high PB0-3:Pull-high
Pull-high PD:Pull-high
PWM:Disable
PA3 PFD:Disable
LVR:Disable
WDT:Disable
CLRWDT:One clear instruction
WDT clock source:T1(System clock/4)
OSC:Crystal ***************************************************/
#include
//************端口定义********************//
#define DATA _12_0 //数据(PA0)
#define SCK _12_1 //移位时钟(PA1)
#define RCK _12_2 //锁存时钟(PA2)
#define EN _12_3 //使能端,低电平有效，可以控制闪烁(PA3)
unsigned char buf_temp @ 64; //40H单元为片选码存储器，低位在前
unsigned char display_buf[8] @ 80; //50H单元为8个数码管段码缓存寄存器，低位在前
const unsigned char table[29]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f, //（0~9）
0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef, //（0.~9.）
0x77,0x7c,0x39,0x5e,0x79,0x71,0x40,0x80,0x73}; //（a~f、-、.、P）
unsigned char display[8]; //需要显示的数据经过拆分之后，具体存放每一个数码管需要显示的内容；低位在前
//**************显示子程序************************//
void display_595(void)
{
unsigned char i;
unsigned char j;
unsigned char x,y;
buf_temp=0x7f;
EN=0; //显示使能
RCK=0;
for(i=0;i<10;i++)
{
display_buf=table[display];
}
for(j=0;j<8;j++) //8次移位，实现8个数码管的串行动态显示
{
for(i=0;i<8;i++) //先移片选码；低位在前，高位在后。
{
SCK=0;
x=buf_temp<<1; //带C的移位，仅仅只是为了判断被移出的位 if (_c==0)
DATA=0;
else
DATA=1;
SCK=1; //上升沿时数据寄存器的数据移位
_rl(&buf_temp); //数据本身移位并保存，方便下一次循环移位
_delay(6000);
}
for(i=0;i<8;i++) //后移段码
{
SCK=0;
y=display_buf[j]<<1;
if (_c==0)
DATA=0;
else
DATA=1;
SCK=1;
_rl(&display_buf[j]);
_delay(6000);
}
RCK=1; //上升沿时移位寄存器的数据进入数据存储寄存器
}
}
void main(void)
{
unsigned char i;
while(1)
{
for(i=0;i<8;i++) //主程序这里只是将0~7通过循环方式存入显示缓冲区然后调用显示程序显示，
{ //目的是在现实之前要将显示的数据存入display，这里只是一个例子；要显示
display=i; //带小数点的数字需要将display再加十，按照table[]对应的第几个数据一次计算。
}
display_595(); }
}
