设计指南（弹簧、稳定杆）不管悬架的类型如何演变，从结构功能而言，它都是有弹性元件、减振装置和导向机构三部分组成。
一 弹性元件弹性元件主要作用是传递车轮或车桥与车架或车身之间的垂直载荷，并依靠其变形来吸收能量，达到缓冲的目的。
在现用的弹性元件中主要有三种；（1）钢板弹簧，（2）扭杆弹簧，（3）螺旋弹簧。
钢板弹簧设计板弹簧具有结构简单，制造、维修方便；除作为弹性元件外，还兼起导向和传递侧向、纵向力和力矩的作用；在车架或车身上两点支承，受力合理；可实现变刚度，应用广泛。
(一) 钢板弹簧布置方案1.1钢板弹簧在整车上布置(1) 横置；这种布置方式必须设置附加的导向传力装置，使结构复杂，质量加大，只在少数轻、微车上应用。
(2) 纵置；这种布置方式的钢板弹簧能传递各种力和力矩，结构简单，在汽车上得到广泛应用。
1.2 纵置钢板弹簧布置(1) 对称式；钢板弹簧中部在车轴（车桥）上的固定中心至钢板弹簧两端卷耳中心之间的距离相等，多数汽车上采用对称式钢板弹簧。
(2) 非对称式；由于整车布置原因，或者钢板弹簧在汽车上的安装位置不动，又要改变轴距或通过变化轴荷分配的目的时，采用非对称式钢板弹簧。
(二)钢板弹簧主要参数确定初始条件：1G ~满载静止时汽车前轴（桥）负荷2G ~满载静止时汽车后轴（桥）负荷1U G ~前簧下部分荷重2U G ~后簧下部分荷重1W F =(G 1-G 1U )/2 ~前单个钢板弹簧载荷2W F =(G 2-G 2U )/2 ~后单个钢板弹簧载荷c f ～悬架的静挠度；d f －悬架的动挠度1L ～汽车轴距；1、 满载弧高a f满载弧高指钢板弹簧装在车轴（车桥）上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差。
a f 用来保证汽车具有给定的高度。
当a f =0时，钢板弹簧在对称位置上工作。
为在车架高度已确定时得到足够的动挠度，常取a f = 10～20mm 。
2、 钢板弹簧长度L 的确定L —指弹簧伸直后两卷耳中心间的距离（1）钢板弹簧长度对整车影响当L 增加时：能显著降低弹簧应力，提高使用寿命；降低弹簧刚度，改善汽车平顺性；在垂直刚度C 给定的条件下，明显增加钢板弹簧纵向角刚度；减少车轮扭转力矩所引起的弹簧变形；原则上在总布置可能的条件下，尽可能将钢板弹簧取长些。
汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。
它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。
因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。
在本文中，将探讨汽车悬架系统的优化设计和性能分析。
首先，我们将了解悬架系统的基本概念和组成部分。
接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。
最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。
二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。
基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。
这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。
垂直弹簧是悬架系统中最基本的部分之一。
其主要作用是支持车载负载和路面扭曲。
在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。
水平限制器是悬挂系统中的一种保护设备。
其主要作用是控制车辆在水平和纵向方向上的运动。
减震器是悬架系统的关键部分。
它负责控制车辆在行驶过程中发生的震动。
减震器的作用是将垂直弹簧支持的能量转换成热能。
保持器主要是为了使车辆在转向时保持稳定。
在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。
底盘是整个悬挂系统的核心部分。
它由上下两个零件组成。
下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。
底盘的作用是支撑整车负荷和稳定性。
三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。
优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。
在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。
试验是最常用的分析方法之一。
它包括车辆实际测试、路试和底盘试验。
这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。
汽车双横臂扭杆弹簧独立悬架设计悬挂系统在汽车中起到了关键的作用，它直接影响着汽车的操控性、行驶稳定性、乘坐舒适性等方面。
对于高性能车辆而言，悬挂系统的设计尤为重要。
双横臂扭杆弹簧独立悬架是一种高性能的悬挂系统，本文将对其进行详细的设计。
双横臂扭杆弹簧独立悬架是一种常见的汽车悬挂系统，其结构简单紧凑、重量轻、刚性优越、行驶稳定性好等特点使其成为高性能车辆中的首选。
该悬挂系统主要由两根横臂、一根扭杆和弹簧组成。
其中，横臂分别安装在车体和车轮悬架之间，扭杆则固定在两个横臂之间。
而弹簧则连接在横臂和车体之间，起到支撑和缓冲的作用。
在设计双横臂扭杆弹簧独立悬架时，需要考虑的因素包括悬挂系统的刚度、悬挂高度和行驶稳定性等。
首先，我们需要确定悬挂系统的刚度。
刚度对于悬挂系统来说非常重要，它直接影响着汽车的操控性和行驶稳定性。
刚度过高会降低乘坐舒适性，而刚度过低则会影响操控性能。
因此，我们需要根据车辆的使用环境、车型和车重等因素来确定悬挂系统的刚度。
其次，需要确定悬挂高度。
悬挂高度是指汽车底盘与地面的距离，它会影响到汽车的通过性、行驶平稳性和乘坐舒适性等方面。
在确定悬挂高度时，需要综合考虑不同因素的影响，如车身重心、悬挂系统刚度和弹簧等。
最后，需要考虑悬挂系统的行驶稳定性。
悬挂系统的行驶稳定性决定着汽车在高速行驶和急转弯等情况下的控制性能。
为了提高行驶稳定性，可以采用多种方式，如增加悬挂系统的刚度、调整悬挂系统的几何结构和采用电子控制悬挂系统等。
在进行双横臂扭杆弹簧独立悬架设计时，还需要对各组件的材料和结构进行选择。
材料的选择应考虑强度、刚度、重量等因素。
而结构的设计需要考虑各组件之间的连接方式、布局和受力情况等。
总之，汽车的悬挂系统是其性能表现和乘坐舒适性的重要因素之一、双横臂扭杆弹簧独立悬架作为一种高性能的悬挂系统，其设计需要综合考虑悬挂系统的刚度、悬挂高度和行驶稳定性等因素。
通过合理的选择和设计，可以使汽车的悬挂系统达到最佳的运行状态，提供出色的操控性、行驶稳定性和乘坐舒适性。

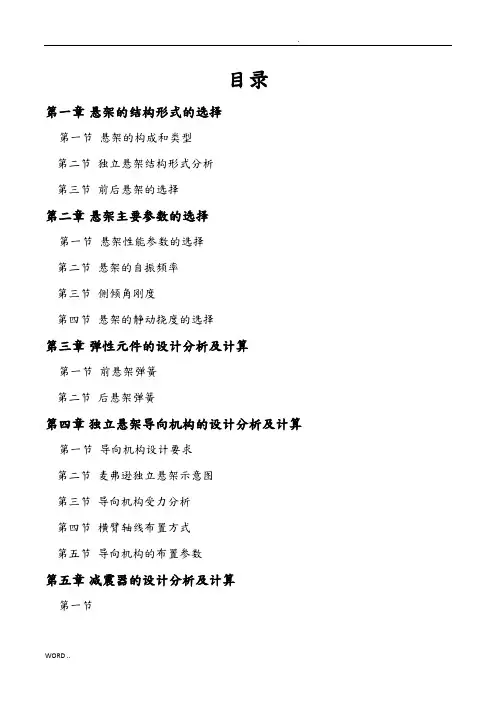

目录第一章悬架的结构形式的选择第一节悬架的构成和类型第二节独立悬架结构形式分析第三节前后悬架的选择第二章悬架主要参数的选择第一节悬架性能参数的选择第二节悬架的自振频率第三节侧倾角刚度第四节悬架的静动挠度的选择第三章弹性元件的设计分析及计算第一节前悬架弹簧第二节后悬架弹簧第四章独立悬架导向机构的设计分析及计算第一节导向机构设计要求第二节麦弗逊独立悬架示意图第三节导向机构受力分析第四节横臂轴线布置方式第五节导向机构的布置参数第五章减震器的设计分析及计算第一节第一章悬架的结构形式的选择1.1悬架的构成和类型1.1.1 构成（1）弹性元件具有传递垂直力和缓和冲击的作用。
常见的弹性元件有：钢板弹簧、螺旋弹簧、扭杆弹簧、空气弹簧、油气弹簧、橡胶弹簧等。
（2）导向装置其作用是传递除弹性元件传递的垂直力以外的各种力和力矩。
常见的导向装置有：斜置单臂式、单横臂式、双横臂式、双纵臂式、麦弗逊式等。
（3）减震器具有衰减振动的作用。
常见的减震器有：简式减震器、充气式减震器、阻力可调式减震器等。
（4）缓冲块其作用是减轻车轴对车架的直接冲撞，防止弹性元件产生过大的变形。
（5）横向稳定器其作用是减少转弯行驶时车身的侧倾角和横向角振动。
1.1.2 类型悬架可分为非独立悬架和独立悬架。
（1）非独立悬架非独立悬架的特点是：左、右车轮用一根整体轴连接，再经过悬架与车架连接。
优点是：结构简单、制造容易、维修方便、工作可靠。
缺点是：①由于整车布置上的限制，钢板弹簧不可能有足够的长度（特别是前悬架），使之刚度较大，所以汽车平顺性较差。
②簧下质量较大。
③在不平路面上行驶时，左、右车轮相互影响，并使车轴和车身倾斜。
④当两侧车轮不同步跳动，车轮会左、右摇摆，使前轮容易产生摆振。
⑤前轮跳动时，悬架易与转向传动机构产生运动干涉。
⑥汽车转弯行驶时，离心力也会产生不利的轴转向特性。
⑦车轴上方要求有与弹簧行程相适应的空间。
然而由于非独立悬架结构简单、易于维护以及可以使用多种类型的弹性元件等优点，非独立悬架多用于载货汽车和大客车的前、后悬架。
