汽车设计悬架设计

汽车底盘悬架结构设计要点分析汽车底盘悬架结构设计是汽车工程中的重要环节，直接关系到车辆的操控性、行驶平稳性、安全性等方面。

下面将从几个重要的要点进行分析。

1. 悬架结构的选择：根据车辆的用途和性能要求，可以选择不同的悬架结构，如独立悬架、非独立悬架、多连杆悬架等。

独立悬架可以提高车辆的操控性和行驶平稳性，但成本较高；非独立悬架则适用于对成本要求较低的车型。

2. 悬架弹簧的选择：弹簧是车辆悬架中的重要组成部分，决定了车辆的避震效果和舒适性。

常见的弹簧有螺旋弹簧、气囊弹簧、扭杆弹簧等。

螺旋弹簧广泛应用于各类车辆，气囊弹簧适用于重型商用车，扭杆弹簧适用于高性能车型。

3. 悬架减振器的选择：减振器可以有效地减少车辆在行驶中受到的冲击力和震动，提高行驶的平顺性和稳定性。

常见的减振器有液压减振器、气压减振器、电磁减振器等。

液压减振器被广泛应用于大多数车辆，气压减振器适用于某些高端车款，电磁减振器则适用于部分豪华车型。

4. 悬架材料的选择：悬架结构中的材料选择对于提高车辆的强度、刚度和减轻车身重量等方面非常重要。

常见的材料有钢材、铝合金、碳纤维等。

钢材具有较高的强度和刚度，但相对较重；铝合金具有较低的密度和优良的刚度，但强度相对较低；碳纤维具有很高的强度和刚度，并且重量轻，但成本较高。

5. 悬架调校的要点：悬架结构的设计不仅要考虑到理论计算，还需要进行实际的调校工作。

通过对悬架系统的调校，可以使车辆在行驶过程中更好地适应不同的路况和驾驶风格，提高车辆的操控性和舒适性。

在悬架调校中，关键要点包括减振器的调校、弹簧的选型和预紧力的调整等。

汽车底盘悬架结构设计要点包括悬架结构的选择、弹簧和减振器的选择、材料的选择以及悬架调校等。

在设计过程中，需要兼顾车辆性能、成本和工艺等因素，以达到良好的操控性、行驶平稳性和安全性。

微型汽车后钢板弹簧悬架设计引言：随着城市化进程的不断加剧，城市交通拥堵问题越来越严重。

因此，市场对于小型和经济型微型汽车的需求也越来越大。

在微型汽车的设计中，悬架系统是一个非常重要的组成部分，它直接影响到汽车的行驶稳定性、舒适性和操控性。

本文将对微型汽车的后钢板弹簧悬架进行设计和优化。

1.简介后钢板弹簧悬架是一种常见的汽车悬架系统，它由钢板弹簧、减震器和连接件组成。

该悬架系统具有结构简单、制造成本低、可靠性高等优点，因此在微型汽车中广泛应用。

2.悬架系统设计参数在设计后钢板弹簧悬架系统时，需要考虑以下几个主要参数：a.轴距：轴距是指前后轮轴中心之间的距离。

较大的轴距可以提高汽车的稳定性，但同时会增加车身长度，影响车辆的机动性。

b.弹簧刚度：弹簧刚度是指弹簧对重力或外力施加的力与弹簧位移之间的关系。

合适的弹簧刚度可以保证汽车在行驶过程中的平稳性和舒适性。

c.减震器：减震器的作用是减少车辆行驶过程中的颠簸和震动，提高悬架系统的舒适性。

在选择减震器时，需要考虑减震器的压缩和回弹力、摩擦阻尼等因素。

d.响应频率：响应频率是指悬架系统在受到外力激励时产生的周期性振动的频率。

合适的响应频率可以提高悬架系统对不同路面的适应性，减少车辆在行驶过程中的颠簸和震动。

3.悬架系统优化为了优化后钢板弹簧悬架系统的设计，可以采取以下几个策略：a.优化弹簧刚度：通过调整弹簧的材料和参数，可以实现弹簧刚度的优化。

优化后的弹簧可以提供更好的悬架支撑能力和稳定性。

b.配置合适的减震器：根据车辆的重量和行驶需求，选择合适的减震器。

减震器的性能直接影响到悬架系统的舒适性和稳定性。

c.调整悬架系统的参数：通过调整悬架系统的参数，如轴距、悬架点位置等，可以实现悬架系统的优化。

优化后的悬架系统可以提高车辆的操控性和稳定性。

4.结论后钢板弹簧悬架是微型汽车中常用的悬架系统之一，它具有结构简单、制造成本低等优点。

在设计后钢板弹簧悬架系统时，需要考虑轴距、弹簧刚度、减震器等参数，并进行优化，以提高汽车的行驶稳定性、舒适性和操控性。

汽车悬架系统优化设计及性能分析一、介绍汽车悬架系统是车辆不可或缺的部分。

它主要负责车辆的支撑和减震工作，为行驶过程提供了舒适性和稳定性。

因此，汽车制造商在设计汽车悬架系统时非常重视性能和稳定性，尤其是在高速行驶和曲线驾驶方面。

在本文中，将探讨汽车悬架系统的优化设计和性能分析。

首先，我们将了解悬架系统的基本概念和组成部分。

接着，将讨论悬架系统的优化设计和性能分析方法，其中会包括液压悬挂系统和空气悬挂系统。

最后，我们将介绍一些常见的汽车悬架问题，并给出解决方案。

二、汽车悬架系统的基本概念和组成部分汽车悬架系统是由许多组成部分组成的。

基本上，悬架系统包括垂直弹簧、水平限制器、减震器、保持器和底盘等部件。

这些部分的设计和性能影响着车辆的轻重平衡、转向能力、制动力等。

垂直弹簧是悬架系统中最基本的部分之一。

其主要作用是支持车载负载和路面扭曲。

在一般情况下，垂直弹簧采用钢制线圈弹簧或橡胶制减震器。

水平限制器是悬挂系统中的一种保护设备。

其主要作用是控制车辆在水平和纵向方向上的运动。

减震器是悬架系统的关键部分。

它负责控制车辆在行驶过程中发生的震动。

减震器的作用是将垂直弹簧支持的能量转换成热能。

保持器主要是为了使车辆在转向时保持稳定。

在悬架系统中，保持器往往被视为弹簧与减震器之间的连接。

底盘是整个悬挂系统的核心部分。

它由上下两个零件组成。

下部通常由车身连接杆和悬架机构组成，而上部是用于固定悬架和与车体连接的结构。

底盘的作用是支撑整车负荷和稳定性。

三、悬架系统的优化设计和性能分析方法悬架系统的优化设计和性能分析一直是汽车工业中的重要问题。

优化设计方法的主要目标是减少悬架系统重量和体积，并增加车辆的稳定性和操纵性。

在性能分析方面，主要是采用试验、仿真和计算三种方法，以获得更准确的结果。

试验是最常用的分析方法之一。

它包括车辆实际测试、路试和底盘试验。

这种方法可以测量和分析悬架系统的各种性能参数，例如侧倾角、轮胎接地面、悬架行程、制动力等。

汽车底盘悬架结构设计要点分析随着汽车工业的不断发展，汽车底盘悬架结构设计已成为汽车工程领域中的重要一环。

底盘悬架是汽车的重要组成部分，它直接影响着汽车的操控性、舒适性和安全性。

底盘悬架结构设计的质量和性能对汽车整体品质起着至关重要的作用。

本文将从悬架结构设计的要点入手，分析汽车底盘悬架结构设计的关键因素，为汽车工程师和爱车用户提供一些有益的参考。

一、悬架类型选择在汽车底盘悬架结构设计中，最基本的要点之一就是选择合适的悬架类型。

目前，常见的悬架类型包括独立悬挂、麦花臣悬挂、扭力梁悬挂和梯形双叉臂悬挂等。

在选择悬架类型时，需要考虑到汽车的使用环境、操控性能、舒适性和成本等多个方面因素。

独立悬挂具有悬挂系统独立、行驶稳定性好的优点，但造价相对较高；麦花臣悬挂适合用于负荷较大的商用汽车，扭力梁悬挂则适合于经济型车型，梯形双叉臂悬挂则能提供较好的悬挂几何特性。

在底盘悬架结构设计时，需要根据具体车型与使用环境，选择合适的悬架类型。

二、悬挂系统刚度设计悬挂系统刚度设计是底盘悬架结构设计中极为重要的一个要点。

悬挂系统的刚度将影响着汽车的操控性和舒适性。

在悬架系统设计中，需要合理设计悬挂弹簧和减震器的刚度，以及悬挂件的刚度匹配。

通常情况下，过硬的悬挂系统会使汽车在颠簸路面上操控性能更好，但舒适性较差；而过软的悬挂系统则会带来舒适性的提高，但操控性能可能会受损。

悬挂系统刚度的设计需要寻求一个平衡点，以兼顾操控性和舒适性。

三、悬架几何特性设计悬架几何特性设计包括悬挂系统的几何布置、悬架几何参数的选择和悬挂几何特性的优化等方面。

悬架系统的几何特性将对汽车的悬挂性能、操控性能和舒适性产生重要影响。

在底盘悬架结构设计中，需要特别注意悬挂几何特性的调整和优化。

合理选择悬挂几何参数，调整悬挂系统的上下位点高度，控制悬挂系统的摆动角和外倾角等，以提高汽车的转向操控性和行驶稳定性。

还需要注意悬架几何特性的变化对车辆悬挂性能和操控性能造成的影响。

汽车底盘悬架结构设计要点分析【摘要】汽车底盘悬架结构设计是车辆工程中非常重要的一个方面。

本文首先介绍了悬架结构的作用，包括提供悬挂和减震功能，保障车辆稳定性和舒适性。

然后对悬架结构进行了分类，包括独立悬挂和非独立悬挂等。

接着讨论了悬架结构设计的优化方案，指出通过减轻重量和提高刚度可以改善悬架性能。

材料选择也是关键的一环，合适的材料可以提高悬架的强度和耐久性。

最后分析了影响悬架结构的因素，包括行驶路况、车辆载重等。

综合以上内容，总结了汽车底盘悬架结构设计的要点，强调了设计的重要性和必要性。

通过合理的设计和优化，可以提升车辆性能和驾驶体验。

【关键词】汽车底盘，悬架结构，设计要点，分析，作用，分类，优化方案，材料选择，影响因素，总结1. 引言1.1 汽车底盘悬架结构设计要点分析汽车底盘悬架结构设计是汽车制造过程中非常重要的一环，它直接影响着汽车的操控性、舒适性和安全性。

设计良好的悬架结构可以有效减少车身的颠簸以及提升车辆的稳定性，让驾驶者在驾驶过程中更加舒适和安全。

悬架结构的作用是支撑汽车的车身，同时将车轮连接到车身上，使得车轮可以相对独立地运动。

根据不同的需求和使用环境，悬架结构可以分为独立悬架、半独立悬架和非独立悬架等多种分类。

不同类型的悬架结构在不同的路况和驾驶条件下会有不同的表现，因此在设计过程中需要根据实际情况选择合适的悬架结构。

优化悬架结构设计方案包括减轻悬架重量、提高刚度和强度、降低噪音和震动等方面。

选择合适的材料也是悬架结构设计的重要一环，常用的材料有钢铝合金、碳纤维等，不同的材料具有不同的优缺点，需要根据具体情况进行选择。

悬架结构的影响因素包括车辆的使用环境、车辆的负荷、悬架结构的几何形状等。

设计人员需要综合考虑这些因素，才能设计出性能更优秀的悬架结构。

在对汽车底盘悬架结构设计要点进行分析后，我们可以得出结论，对于汽车底盘悬架结构的设计要点有着重要的影响。

设计人员需要综合考虑悬架结构的功能、分类、优化方案、材料选择以及影响因素，才能设计出性能更卓越的底盘悬架结构。

悬架系统设计计算报告一、引言悬架系统作为汽车底盘的重要组成部分，对车辆的行驶稳定性、乘坐舒适性和操控性能等方面有着重要影响。

因此，在汽车设计和制造过程中，悬架系统的设计十分关键。

本报告将介绍悬架系统设计过程中的计算方法和依据，并对其进行详细说明。

二、悬架系统设计计算方法1.载荷计算：首先需要计算车辆在不同行驶条件下的载荷。

通过分析车辆的使用环境和客户需求，确定悬架系统的额定载荷。

然后，根据车辆自重、乘员重量、行李重量、荷载等因素，计算出车辆的总载荷。

2.载荷分配计算：在计算悬架系统的载荷分配时，需要考虑车辆的静态和动态载荷。

静载荷主要指车辆停靠时的重力，而动载荷主要指车辆行驶过程中因加速度、制动力和路面不平均性等引起的载荷。

通过对车辆不同部位的载荷进行测量和分析，确定每个车轮的载荷。

3.悬架系统刚度计算：悬架系统的刚度对车辆的操控性和乘坐舒适性有着直接影响。

悬架系统的刚度可以分为纵向刚度、横向刚度和垂向刚度等。

在设计悬架系统的过程中，需要根据车辆的使用环境和性能需求，计算悬架系统的刚度。

4.悬架系统减振器计算：悬架系统的减振器的设计和选型是悬架系统设计的重要环节。

减振器可以减少车辆在行驶过程中的震动，提高乘坐舒适性和行驶稳定性。

根据悬架系统的刚度和载荷等因素，计算减振器的选择和设计参数。

5.悬架系统运动学计算：悬架系统的运动学计算是为了确定悬架系统在不同行驶状态下的主要参数，以便进行悬架系统的设计和调整。

通过对车辆的几何尺寸、运动学参数和悬架结构的分析和计算，确定悬架系统的工作范围和参数。

三、计算依据在悬架系统设计计算中，需要依据以下相关标准和原则进行设计：2.汽车悬架系统设计手册：根据汽车制造商提供的相关手册和技术资料，对悬架系统设计进行指导和计算。

3.数学和工程力学原理：在悬架系统设计计算过程中，需要运用数学和工程力学的相关原理和方法，如力学平衡、弹性力学、振动理论等，进行悬架系统的计算。

4.仿真和试验数据：通过对悬架系统的仿真分析和试验测试，获取悬架系统的相关参数和性能数据，为悬架系统的设计计算提供依据。

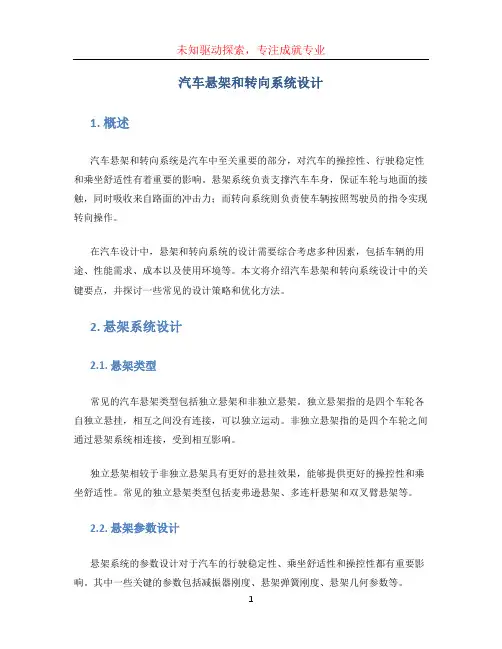

汽车悬架和转向系统设计1. 概述汽车悬架和转向系统是汽车中至关重要的部分，对汽车的操控性、行驶稳定性和乘坐舒适性有着重要的影响。

悬架系统负责支撑汽车车身，保证车轮与地面的接触，同时吸收来自路面的冲击力；而转向系统则负责使车辆按照驾驶员的指令实现转向操作。

在汽车设计中，悬架和转向系统的设计需要综合考虑多种因素，包括车辆的用途、性能需求、成本以及使用环境等。

本文将介绍汽车悬架和转向系统设计中的关键要点，并探讨一些常见的设计策略和优化方法。

2. 悬架系统设计2.1. 悬架类型常见的汽车悬架类型包括独立悬架和非独立悬架。

独立悬架指的是四个车轮各自独立悬挂，相互之间没有连接，可以独立运动。

非独立悬架指的是四个车轮之间通过悬架系统相连接，受到相互影响。

独立悬架相较于非独立悬架具有更好的悬挂效果，能够提供更好的操控性和乘坐舒适性。

常见的独立悬架类型包括麦弗逊悬架、多连杆悬架和双叉臂悬架等。

2.2. 悬架参数设计悬架系统的参数设计对于汽车的行驶稳定性、乘坐舒适性和操控性都有重要影响。

其中一些关键的参数包括减振器刚度、悬架弹簧刚度、悬架几何参数等。

减振器刚度决定了汽车在受到冲击力时的反应速度，过大或过小的减振器刚度都会影响汽车的乘坐舒适性。

悬架弹簧刚度则负责车身的支撑和回弹，也对乘坐舒适性有重要影响。

悬架几何参数则涉及到悬架的运动轨迹和相对位置，对悬架系统的整体性能起着决定性作用。

2.3. 悬架系统优化悬架系统的优化设计旨在提升汽车的行驶性能和乘坐舒适性。

在悬架系统设计中，常见的优化手段包括材料选择、刚度调整、阻尼控制和减重等。

材料选择是悬架系统设计中的一个重要环节。

采用合适的材料可以提高悬架系统的刚度，同时减轻悬架组件的重量。

刚度调整可以通过调整减振器和弹簧的硬度来实现，以获得更好的悬架效果。

阻尼控制则可以通过控制减振器的阻尼力来实现，以提升汽车的稳定性和乘坐舒适性。

减重是悬架系统设计中的一个重要目标，通过使用轻量化材料和结构设计优化来减轻悬架组件的重量，从而提高汽车的燃油经济性和操控性能。

汽车底盘悬架结构设计要点分析汽车底盘悬架结构设计是汽车制造的重要组成部分之一，其设计的稳定性、可靠性和舒适性直接影响驾驶的安全性和舒适性，并且对整车的性能有着重要的影响。

因此，汽车底盘悬架结构设计中需要注意以下要点：1. 悬架结构的类型选择汽车底盘悬架结构一般包括独立悬架和非独立悬架两种类型。

独立悬架具有较好的路面适应性和舒适性，但制造成本相对较高。

非独立悬架在成本低廉的同时，也存在着路面适应性和舒适性难以保证的问题。

所以，在设计时应综合考虑车辆使用场景和制造成本等因素来选择适合的类型。

2. 弹簧的选用弹簧是悬架结构中的重要组成部分，其选用应根据悬架结构和整车质量来确定。

常见的弹簧有螺旋弹簧和气垫弹簧等。

螺旋弹簧简单、成本低廉，但在路面不光滑的情况下不能保证舒适性。

而气垫弹簧则具有更好的路面适应性和舒适性，但成本较高。

因此，在设计时应根据整车的使用场景和成本因素来选择合适的弹簧。

3. 阻尼器的设计阻尼器是悬架结构中的另一个重要组成部分，其主要作用是控制车辆在运动中的弹性振动和减少车身的摆动，从而提高车辆的稳定性和乘坐舒适性。

常见的阻尼器有液压式和气压式等。

液压式阻尼器成本较低，在提高车辆稳定性方面表现较好；气压式阻尼器则在提高乘坐舒适性方面表现更优异。

在设计时要根据整车使用场景和成本因素来选择相应的阻尼器类型。

4. 轮胎的设计车辆的行驶安全和乘坐舒适性也与轮胎与地面的附着性密切相关。

所以在悬架结构的设计中，要结合车辆使用场景和行驶安全因素来选择合适的轮胎。

常见的轮胎类型有冬季胎、夏季胎、全季胎和运动轮胎等，可以根据不同的气候条件和使用场景进行选择。

5. 前后轮悬架结构的协调设计前后轮悬架结构的协调设计可以提高整车的稳定性和路面适应性。

常见的前后轮悬架结构有麦弗逊式悬架、独立两臂式悬架和独立多连杆式悬架等。

在设计时，要考虑前后轴重量分配的差异和车辆在行驶中的姿态变化等因素来协调设计前后轮悬架结构，从而使整个悬架系统具有更好的协调性和稳定性。

汽车设计悬架设计汽车悬架是汽车的重要组成部分之一，它负责支撑和连接车身和车轮，使汽车具备稳定驾驶性能、良好的操控性和舒适的行驶感受。

悬架设计的好坏直接关系到车辆的行驶稳定性、车身姿态控制以及车辆舒适性。

本文将从悬架的基本原理、结构形式、悬架参数优化以及新技术应用等方面，对汽车悬架的设计进行详细阐述。

汽车悬架的基本原理是通过弹簧和减振器来吸收和分散来自不平路面的冲击力，并提供车身的载荷支撑。

弹簧可以是螺旋弹簧、气囊弹簧或扭力杆弹簧，而减振器则是通过内部的液压阻尼器将冲击力转化为热能。

汽车悬架的结构形式多种多样，常见的有独立悬架、非独立悬架和半独立悬架等。

其中独立悬架可以使轮胎保持垂直于地面，确保每个车轮都能独立地跟随路面变化，提高车辆的操控性和舒适性。

在悬架设计中，悬架参数的优化是至关重要的一步。

悬架参数包括弹簧刚度、减振器阻尼、悬挂点位置等。

弹簧刚度的选择直接关系到车辆的悬架活动范围和弹性特性，太硬的弹簧会使车辆过于坚硬，太软的弹簧则会使车辆过于柔软。

减振器阻尼的调节可以影响车辆的悬挂变形和减振效果，适当的阻尼可以提高悬架的响应速度和抗冲击能力。

悬挂点位置的选择与车辆的悬挂角度和车轮跳跃力有关，较高的悬挂角度可以提高车辆的通过性和减震效果，而较低的车轮跳跃力可以提高车辆的稳定性和操控性。

近年来，随着科技的进步，汽车悬架的设计也有了许多新的技术应用。

例如，电子悬架系统可以通过电磁感应和控制阀来调节悬架的硬度和高度，实现动态悬架调节；主动减振器系统则可以根据路面状况和驾驶环境主动调节减振器的阻尼，提供更好的悬架效果。

此外，气动悬架系统可以通过空气弹簧和电动泵进行主动调节，提供更好的减震效果和稳定性。

这些新技术的应用使汽车悬架能够更好地适应不同行驶条件和驾驶需求，提供更好的驾驶体验。

综上所述，汽车悬架设计对车辆的行驶稳定性、操控性和舒适性具有巨大影响。

悬架设计应该根据车辆的使用环境和驾驶需求合理选择悬架形式、优化悬架参数，并结合新技术的应用来提供更好的行驶性能。

汽车悬置系统设计标准有哪些
汽车悬架系统设计标准包括以下几个方面：
1. 载重能力：设计标准要求悬架系统能够承受车辆整备质量及额定载荷，并确保悬架系统在运行过程中不会失效或损坏。

2. 舒适性：悬架系统应具备良好的减震能力，能够有效地减少车辆在行驶过程中的颠簸感，提供乘坐舒适性。

3. 稳定性：悬架系统设计要求在车辆急转弯、行驶过程中具有良好的稳定性，能够保持车辆的姿态，并避免侧倾或失控。

4. 控制性：悬架系统设计要求能够使车辆具备良好的操控性能，能够快速、准确地响应驾驶员的操作，提供良好的操控感。

5. 可靠性：悬架系统设计要求能够在各种复杂的路况下正常工作，并保持长时间的稳定性和可靠性。

6. 安全性：悬架系统设计要求能够确保车辆在紧急制动或避让情况下稳定，避免侧滑、打滑或翻车等危险情况。

7. 经济性：悬架系统设计要求要考虑成本和效益，尽可能减少材料和零部件的使用，提高整体系统的寿命，降低维护和保养成本。

8. 环保性：悬架系统设计要求考虑所使用的材料和技术对环境的影响，尽可能减少对自然资源的消耗和环境污染。

总之，汽车悬架系统设计标准旨在提高汽车悬架系统的性能、可靠性、安全性和经济性，为车辆提供良好的行驶稳定性和乘坐舒适性。

同时，还要考虑环境因素，减少对自然资源的消耗和环境的污染。

这些标准是汽车制造行业必须遵守的基本规范，确保汽车悬架系统的质量和性能达到国际标准。

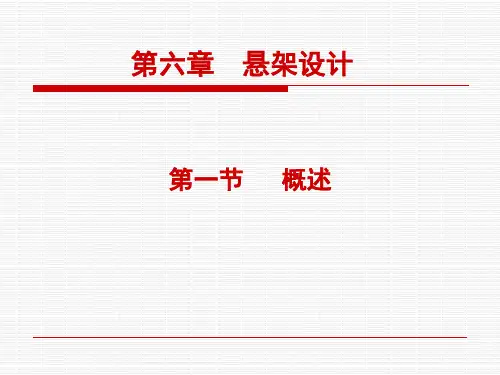

汽车设计讲稿-第六章悬架设计第六章悬架设计§6-1 概述：一、功用：传力、缓冲、减振：保证平顺性、操纵稳定性二、组成：弹性元件：传递垂直力，评价指标为单位质量储能等导向装置：车轮运动导向，并传递垂直力以外的力和力矩减振器：减振缓冲块：减轻车轴对车架的撞击，防止弹性元件变形过大横向稳定器：减少转弯时车身侧倾太大和横向角振动三、设计要求：1）良好的行驶平顺性：簧上质量 + 弹性元件的固有频率低；前、后悬架固有频率匹配：乘：前悬架固有频率要低于后悬架尽量避免悬架撞击车架；簧上质量变化时，车身高度变化小。

2）减振性好：衰减振动、抑制共振、减小振幅。

3）操纵稳定性好：车轮跳动时，主销定位参数变化不大；前轮不摆振；稍有不足转向（δ1>δ2）4）制动不点头，加速不后仰，转弯时侧倾角合适5）隔声好6）空间尺寸小。

7）传力可靠、质量小、强度和寿命足够。

§6-2 悬架结构形式分析：一、非独立悬架和独立悬架：二、独立悬架结构形式分析：1、评价指标：1）侧倾中心高度：A、侧倾中心：车身在通过左、右车轮中心的横向垂直平面内发生侧倾时，相对于地面的瞬时转动中心，叫侧倾中心。

B、侧倾中心高度：侧倾中心到地面的距离。

C、侧倾中心位置影响：位置高：侧倾中心到质心的距离缩短，侧向力臂和侧倾力矩↓，车身侧倾角↓；过高：车身倾斜时轮距变化大，加速轮胎车轮外倾角α磨损。

2）车轮定位参数：车轮外倾角α，主销内倾角β，主销后倾角γ，车轮前束等会发生变化。

主销后倾角γ变化大→转向轮摆振车轮外倾角α化大→直线行驶稳定性；轮距变化，轮胎磨损3）悬架侧倾角刚度A、车厢侧倾角：车厢绕侧倾轴线转动的角度B、影响：车厢侧倾角与侧倾力矩和悬架总的侧倾角刚度有关，影响操纵稳定性和平顺性4）横向刚度：影响操纵稳定性转向轴上悬架横向刚度小，转向轮易摆振，5）空间尺寸：占用横向尺寸→影响发动机布置和拆装；占用高度尺寸→影响行李箱大小和油箱布置。

悬架系统匹配设计一、悬架系统概述悬架是现代汽车上重要总成之一，它把车架与车轴弹性地连接起来。

其主要任务是传递作用在车轮和车架之间的一切力和力矩，并且缓和由不平路面传给车架的冲击载荷，衰减由此引起的承载系统的振动，以保证汽车平顺地行驶。

悬架主要由弹性元件、导向机构和减振器组成（在有些悬架中还有缓冲块和横向稳定杆）。

弹性元件用来传递垂直力，并缓和由不平路面引起的冲击和振动，其种类有钢板弹簧、螺旋弹簧、扭杆弹簧、空气弹簧、油气弹簧及橡胶弹簧等。

由于钢板弹簧在悬架中可兼作导向机构用，可使悬架结构简化，且保养维修方便、制造成本低，所以货车悬架中一般都采用钢板弹簧作为弹性元件。

钢板弹簧是汽车悬架中作为汽车当中应用最广泛的弹性元件，它是由若干等宽但不等长的合金弹簧片组成的一根近似等强度的弹性梁，钢板的弹簧的第一片一般是主片，其两端弯成卷耳内装青铜、粉沫治金组成的衬套，以便用弹簧销与固定在车架的支架或吊耳作铰接连接。

钢板弹簧一般用U型螺栓固定在车桥上。

中心螺栓用以连接各片弹簧片，并保证装配时各片的相对位置。

中心螺栓距两卷耳的距离可相等也可以不等。

主片卷耳受力最严重，是薄弱处，为改善主片卷耳的受力情况，常将第二片末端也弯成卷耳，包在主片的外面（也称包耳）。

有些悬架中的钢板弹簧两端不做成卷耳，而采用其它的支承方式（比如滑块式）。

连接各构件，除了中心螺栓以外，还有若干个弹簧夹，其主要作用是当钢板弹簧反向变形时，使各片不致于相互分开，以免主片单独承载，此处，为了防止各处横向错动。

弹簧夹用铆钉铆接在下之相连的最下边弹簧的端部，弹簧的夹的两边用螺栓连接，在螺栓上有套管顶住弹簧片的两边，以免将弹簧片夹得过紧。

中螺栓套管和弹簧片之间有一定的间隙（不少于（1.5mm）。

以保证弹簧变形可以相互滑移。

钢板弹簧在载荷作用下变形时，各片有相对滑移而产生摩擦，可以促进车架的振动的衰退。

但各片的干摩擦，将使车轮所受的冲击在很大程度上传给车架，即降低了悬架的缓和冲击能力,并使弹簧片加速磨损，这是相当不利的，为了减少弹簧片之间的摩擦，在装组合钢板弹簧时，各片间需涂上石墨润滑脂，并应定期的保养。

汽车底盘悬架结构设计要点分析汽车底盘悬架是汽车重要的组成部分，它承载着车身和悬挂系统的重量，同时对车辆的操控性、舒适性、稳定性和安全性等方面起着决定性的作用。

在汽车底盘悬架的设计中，需要考虑诸多因素，包括悬架结构的类型、材料的选择、减震器的设计、悬挂系统的调校等。

下面我们将对汽车底盘悬架结构设计的要点进行分析。

一、悬架结构的类型目前，常见的车辆悬架结构主要包括麦弗逊式悬架、双叉臂式悬架、多连杆式悬架以及空气悬架等。

在选择合适的悬架结构时，需要考虑车辆的使用环境、定位要求、成本和制造工艺等因素。

麦弗逊式悬架结构简单、成本低，适用于小型、经济型车辆；双叉臂式悬架结构具有较好的操控性和舒适性，适用于中高档客车和SUV车型；多连杆式悬架结构可实现更好的悬架调校和动力传递，适用于高性能跑车和豪华车型；空气悬架结构可根据需要调整车身高度，提高车辆通过性和行驶稳定性，适用于越野车和豪华车型。

二、材料的选择在设计汽车底盘悬架时，选择适当的材料能够提高悬架的刚度和强度，同时降低悬架的重量和成本。

常用的悬架材料包括铝合金、钢材和碳纤维等。

铝合金具有较好的强度和刚度，重量轻，适合用于悬架的部分结构；钢材具有良好的强度和耐久性，适合用于悬架的主要结构；碳纤维具有超强的强度和轻质特性，但成本较高，适合用于高端车型的悬架结构。

三、减震器的设计减震器是汽车悬架系统中的重要组成部分，其设计对于车辆的行驶舒适性和稳定性有着重要影响。

在减震器的设计中，需要考虑减震器的阻尼调校、弹簧的选用和减震器的结构等因素。

良好的阻尼调校能够提高汽车的操控性和行驶稳定性，同时保证行驶舒适性；适当的弹簧选用可以平衡车身的姿态和悬架的支撑性；减震器的结构设计要牢固可靠，保证长时间的使用寿命和高性能。

四、悬挂系统的调校悬挂系统的调校直接影响着车辆的操控性和路感反馈。

在悬挂系统的调校中，需要考虑车辆的使用环境、稳定性和操控性的要求。

通过调整悬挂系统的几何参数、弹簧硬度和减震器设置，可以实现不同的悬架调校效果。
