JIS标志认证产品标准产品标准号JIS G3101产品名称一般结构用轧制钢材制定年月日2004年03月20日确定年月日2008年10月01日日本标准协会绪言该标准是基于日本标准化法试用第14条，第12条第1项的规定，由日本钢铁连盟（JISF）提出工业标准草稿和日本工业标准改正，经日本工业标准调查会审议通过，由经济产业大臣修正的工业标准。
该标准在JIS G3101：1995的基础上做了改正，并完全替换该标准。
该标准的部分内容是持有专利权的技术性内容，专利公开后提出的申请，适用新技术专利，认证注册申请与新技术专利相抵触的部分需引起注意。
经济产业大臣及日本工业标准调查会对技术专利公开后提出的认证申请适用新技术专利，对认证申请之后才提出的新技术专利做出相关确认，但不负担任何责任。
以下所示是JIS G3101的附件内容。
附件1（规定）试验片的选取位置目录1.适用范围————————————————————————————22.引用标准————————————————————————————23.种类及牌号———————————————————————————24.化学成份————————————————————————————25.机械性质————————————————————————————26.形状、尺寸、质量及其允许偏差——————————————————47.外观——————————————————————————————58.试验——————————————————————————————5 8.1分析试验———————————————————————————58.2机械试验———————————————————————————59.检查——————————————————————————————6 9.1检查—————————————————————————————69.2再检查————————————————————————————610.表示—————————————————————————————611.报告—————————————————————————————6附件1（规定）试验片的选取位置——————————————————8日本工业标准JIS G3101：2004一般结构用轧制钢材1.适用范围本标准是桥梁，船舶，车辆及其它结构件使用的一般结构用热轧钢材（以下称钢材）的标准。
2.引用标准付表1所示的标准是该标准的引用标准，是该标准规定的构成部分，这些引用标准均适用最新版本（包含补充内容）。

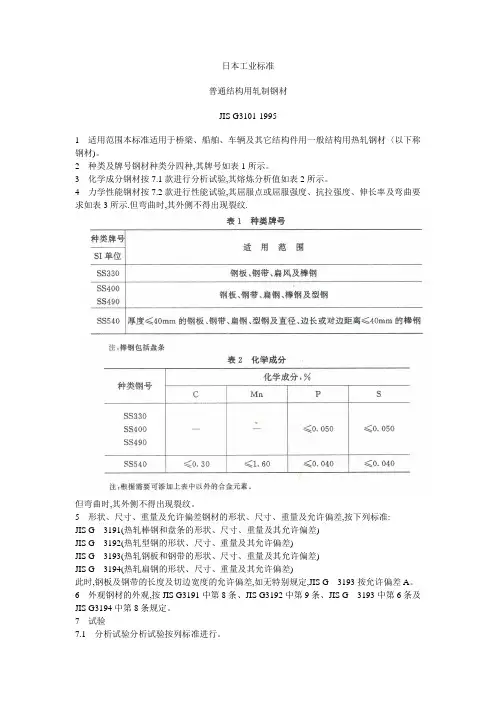

3.种类及牌号钢材的种类分4种，其牌号如表1所示表1 种类牌号种类牌号适用范围SS330 钢板、钢带、扁钢及棒钢SS400钢板、钢带、型钢、扁钢及棒钢SS490厚度≤40mm的钢板、钢带、型钢及直径、边长或对边距离SS540≤40mm的棒钢备注：棒钢包括软钢线材。
4.化学成分钢材按8.1进行试验，其熔炼分析值如表2所示.表2 化学成分单位：% 种类牌号 C Mn P SSS300SS400- - 0.050以下0.050以下SS490SS540 0.30以下 1.60以下0.040以下0.040以下备注：根据需要可添加表2以外的合金元素5.机械性质钢材按8.2进行性能试验，其屈服点或屈服强度，抗拉强度，延伸率及弯曲要求如表3所示.但弯曲时，其外侧不得出现裂纹。
表3-机械性质种类的牌号屈服点或屈服强度（N/mm2）抗拉强度N/mm2钢材厚度（1）mm拉伸试样延伸率%弯曲试验钢材厚度（1） mm弯曲角度内侧半径试样≤16 ＞16≤40＞40≤100＞100SS330 ≥205 ≥195 ≥175 ≥165 330～430钢板、钢带、扁钢厚度≤55号≥26180°厚度的0.5倍1号钢板、钢带、扁钢厚度＞5,≤161A号≥21钢板、钢带、扁钢厚度＞16,≤501A号≥26钢板、扁钢厚度＞404号≥28棒钢直径、边长或对边距≤252号≥25180°直径、边长或对边距的0.5倍2号棒钢直径、边长或对边距＞2514A号≥28SS400 ≥245 ≥235 ≥215 ≥205 400～510钢板、钢带、扁钢、型钢厚度≤55号≥21180°厚度的1.5倍1号钢板、钢带、扁钢、型钢厚度＞5,≤161A号≥17钢板、钢带、扁钢、型钢厚度＞16,≤501A号≥21钢板、扁钢、型钢厚度＞404号≥23棒钢直径、边长或对边距≤252号≥20180°直径、边长或对边距离的1.5倍2号棒钢直径、边长或对边距＞2514A号≥22表3 机械性质（续）种类的牌号屈服点或屈服强度（N/mm2）抗拉强度N/mm2钢材厚度（1）mm拉伸试样延伸率%弯曲试验钢材厚度（1） mm弯曲角度内侧半径试样≤16 ＞16≤40＞40≤100＞100SS490≥285≥275 ≥255 ≥245490～610钢板、钢带、扁钢、型钢厚度≤55号≥19180°厚度的2.0倍1号钢板、钢带、扁钢、型钢厚度＞5,≤161A号≥15钢板、钢带、扁钢厚度＞16,≤501A号≥19钢板、扁钢、型钢厚度＞404号≥21棒钢直径、边长或对边距≤252号≥18180°直径、边长或对边距的2.0倍2号棒钢直径、边长或对边距＞2514A号≥20SS540≥400≥390 - - ≥540钢板、钢带、扁钢、型钢厚度≤55号≥16180°厚度的2.0倍1号钢板、钢带、扁钢、型钢厚度＞5,≤161A号≥13钢板、钢带、扁钢、型钢厚度＞16,≤501A号≥17棒钢直径、边长或对边距≤252号≥13180°直径、边长或对边距的2.0倍2号棒钢直径、边长或对边距＞2514A号≥16注（1）：型钢时，钢材的厚度以附录1图1的试样所选取的位置的厚度。
棒钢时、圆钢是以直径，角钢是以边长及六角钢等多角钢是以对边距离作为厚度的尺寸。
参考1. 厚度>90mm钢板的4号试样的伸长率为，厚度每增加25.0mm或其尾数增加时，表3中的伸长率则减少1%.但减少的限度为3%.2.厚度≤5mm的钢材做弯曲试验时，选用3号试样为好。
6.形状、尺寸、质量及允许偏差形状、尺寸、质量及允许偏差按以下规定.JIS G3191，JIS G3192，JIS G3193，JIS G3194此时，钢板及钢带切边时的宽度，和钢板长度的允许偏差，如无特别规定，按JIS G3193的允许偏差A。
对JIS G3193中没规定的厚板的允许偏差，按供需双方的协商规定。
7.外观钢材的外观依据JIS G3191的9.（外观），JIS G3192的9.（外观），JIS G3193R 的6.（外观）及JIS G3194的10.（外观）的规定。
8. 试验8.1 分析试验8.1.1 分析试验的一般事项及取样方法钢材的化学成分采用熔炼分析方法；分析试验一般事项及取样方法按JIS G0404的8.（化学成分）规定。
8.1.2 分析方法分析方法按以下规定.JIS G1211，JIS G1213，JIS G1214，JIS G1215，JIS G1253，JIS G1256，JIS G1257，JIS G12588.2机械试验8.2.1 一般试验机械试验的一般事项按JIS G0404的9.(机械性质)规定.此时，取样方法按A类进行.试样数量及取样位置依据以下规定。
且，弯曲性试验，没有定购者特别要求的可以省略。
8.2.2 拉伸试样及弯曲试样的数量拉伸试样及弯曲试样的数量按以下规定。
a）钢板及扁钢属于同一炉钢，其最大厚度为最小厚度2倍以内者为一批，每批各取1个试样。
但一批的重量超过50t时，每批取2个试样。
每张钢板的重量超过50t时，每张钢板取1个试样。
b）钢带及钢带切割的板属于同一炉钢，同一厚度者为一批，每批各取1个试样。
但一批的重量超过50t时，每批取2个试样。
c）型钢属于同一炉钢及同一截面形状，其最大厚度为最小厚度2倍以内者为一批，每批各取1个试样。
但一批的重量超过50t时，每批取2个试样。
d）棒钢属于同一炉钢及同一截面形状，其最大直径（边长及对边距离）为最小直径（边长及对边距离）2倍以内者为一批，每批各取1个试样。
但一批的重量超过50t时，每批取2个试样。
e）经热处理的钢材的试样数量经热处理的钢材的试样数量，属于同一炉钢和同一截面形状，并按相同热处理条件的各按a),b),c)及d）的规定。
8.2.3 拉伸试样及弯曲试样的选取位置拉伸试样及弯曲试样的选取位置按JIS G0416的规定。
但是，选取符合附录1的规定。
钢带试样选取应该被评价材料部分邻近的位置。
8.2.4 试样拉伸试样及弯曲试样按以下规定a) JIS Z2201的1A号，2号，4号，5号或14A试样b) JIS Z2204R 1号，2号及3号试样8.2.5 试验方法拉伸试验及弯曲试验方法按以下规定a) JIS Z2241b) JIS Z22488.2.6 拉伸试样不能按规定尺寸采取时的拉伸试验拉伸试样不能按规定尺寸采取时，拉伸试验的实施或其数值等，由供需双方协商规定8.2.7 钢带拉伸试验的省略需方同意时，可以省略钢带拉伸试验。
9. 检验9.1 检验检验按以下规定a) 检验的一般事项按JIS G0404的规定b) 化学成分应必须符合4.的规定c) 机械性质应必须符合5.的规定d) 形状、尺寸及质量必须符合6.的规定e) 外观必须符合7.的规定9.2 复检拉伸试验及弯曲试验不合格的钢材，可按JIS G0404的9.8（再检验）进行复验，以决定其合格与否。
10.表示经检验合格的钢材，应逐件或逐捆用适当的方法标明下列各项内容。
但在供需双方协商同意下，可以省略其部分事项。
a) 种类牌号b) 熔炼编号或检验编号c) 尺寸d) 每捆的数量或质量（钢板和钢带时）e) 生产厂名或其简称11.报告报告按JIS G0404的13.（报告）规定。
购买者订单有要求时，制造业者必须提出按JIS G0415的表1的牌号2.3或3.1B记录。
另外，按表2备注规定时在检验结果表上应附有添加元素的含量付表1 引用标准JIS G0404 钢材的一般交货条件JIS G0415 钢及钢制品——检查文件JIS G0416 钢及钢制品——机械试验用试验材料及试样的选取位置和制备JIS G1211 铁及钢——碳定量方法JIS G1213 铁及钢——锰定量方法JIS G1214 铁及钢——磷定量方法JIS G1215 铁及钢——硫磺定量方法JIS G1253 铁及钢——火花放电原子发光光谱分析方法JIS G1256 铁及钢——X射线萤光光谱分析方法JIS G1257 铁及钢——原子吸光光谱分析方法JIS G1258 铁及钢——诱导结合等离子发光光谱分析方法JIS G3191 热轧制钢棒及盘条的形状、尺寸、质量及其允许偏差JIS G3192 热轧型钢的形状、尺寸、质量及其允许偏差JIS G3193 热轧制钢板及钢带的形状、尺寸、质量及其允许偏差JIS G3194 热轧制扁钢的形状、尺寸、质量及其允许偏差JIS Z2201 金属材料拉伸试样JIS Z2204 金属材料弯曲试样JIS Z2241 金属材料拉伸试验方法JIS Z2248 金属材料弯曲试验方法附录1(规定)试样的选取位置1.适用范围：本附录规定了拉伸试样及弯曲试样的选取位置。
