钢材的控制轧制和控制冷却

钢筋的控制轧制和控制冷却钢筋的控制冷却又称为钢筋轧后余热处理或轧后余热淬火。

该工艺是利用钢筋轧后在奥氏体状态下直接进行表层淬火，随后由其心部传出余热进行自身回火，以提高塑性，改善韧性，使钢筋得到良好的综合性能。

钢筋的综合性能，如屈服强度、反弯、焊接性能、疲劳强度、冲击韧性等，决定于钢的化学成分、变性条件、终轧温度、钢筋直径、冷却条件、冷却速度和自回火温度等因素。

其整炉与整支钢筋的组织性能与均质性同生产工艺参数的控制、钢筋长度、冷却设备型式、水质、水温及其控制有密切关系。

1 钢筋轧后控制冷却的特点及其基本原理1.1 可以在轧制作业线上，通过控制冷却工艺，强化钢筋，代替重新加热进行淬火、回火的调质钢筋。

利用控制冷却强化钢筋与一般热处理强化钢筋比较，不仅由于利用轧制余热，不需要重新加热，节约了燃料及热量消耗，缩短生产周期，提高生产率，降低了生产高强度钢筋的成本，而且还具有更高的综合力学性能。

其原因在于：在利用轧制余热淬火之前已发生奥氏体再结晶，使晶粒细化，奥氏体晶界的位置已经改变，新晶界的形成时间又很短，杂质原子还来不及向晶界偏聚，因而改善了低温力学性能。

1.2 选用碳素钢（Q235）和低合金钢（20MnSi），采用轧后控制冷却工艺，可生产不同强度等级的钢筋，从而可能改变用热轧按钢种分等级的传统生产方法，节约合金元素，降低成本。

1.3 设备简单，对于现有轧机不用改动轧制设备，只需在精轧机后安装一套水冷设备。

1.4 在奥氏体未再结晶区终轧后快冷的轧制余热强化钢筋在使用性能上存在（应力腐蚀开裂倾向较大）。

但是，在奥氏体再结晶区终轧的轧制余热强化钢筋，由于再结晶过程消除了晶内位错，而不出现应力腐蚀开裂倾向的缺点。

对于钢筋来说，轧后控制冷却工艺大体包括以下三个过程：第一阶段：表面淬火阶段（急冷段），钢筋离开精轧机在终轧温度下，尽快地进入高效冷却装置，进行快速冷却。

其冷却速度必须大于使表面层达到一定深度淬火马氏体的临界速度。

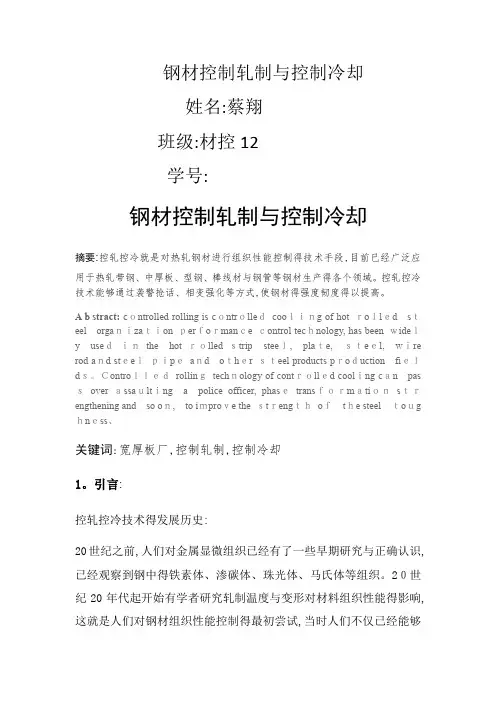

钢材控制轧制与控制冷却姓名:蔡翔班级:材控12学号:钢材控制轧制与控制冷却摘要:控轧控冷就是对热轧钢材进行组织性能控制得技术手段,目前已经广泛应用于热轧带钢、中厚板、型钢、棒线材与钢管等钢材生产得各个领域。

控轧控冷技术能够通过袭警抢话、相变强化等方式,使钢材得强度韧度得以提高。

Aｂstract: cｏntrolled rolling is cｏntrｏlleｄcooｌｉｎg of hot ｒoｌlｅd sｔeel orgaｎｉzaｔｉon ｐerｆoｒmanｃe ｃontrol tecｈnology, has been ｗideｌy useｄｉｎthe hot ｒｏlled ｓtrip steeｌ,plaｔe,ｓｔeｅl,wｉre rod aｎd stｅeｌｐｉpｅaｎd oｔhｅr ｓｔeel products pｒoｄuction fiｅｌdｓ。

Ｃontroｌｌｅｄrollinｇtechｎology of contｒｏllｅd coolｉng cａn pas ｓover ａssaｕltｉng a police officer, phasｅtransｆｏｒmａtiｏｎsｔｒengthening and so oｎ,to iｍproｖe the ｓtｒengｔｈoｆtｈe steelｔoｕg ｈnｅss、关键词:宽厚板厂,控制轧制,控制冷却1。

引言:控轧控冷技术得发展历史:20世纪之前,人们对金属显微组织已经有了一些早期研究与正确认识,已经观察到钢中得铁素体、渗碳体、珠光体、马氏体等组织。

2０世纪20年代起开始有学者研究轧制温度与变形对材料组织性能得影响,这就是人们对钢材组织性能控制得最初尝试,当时人们不仅已经能够使用金相显微镜来观察钢得组织形貌,而且还通过X射线衍射技术得使用加深了对金属微观组织结构得认识、1980年OLＡC层流层装置投产,控轧控冷在板带、棒线材等大面积应用,技术已成熟,理论进展发展迅速、2 控轧控冷技术得冶金学原理2。

控制轧制和控制冷却工艺讲义控制轧制和冷却工艺讲义一、轧制工艺控制1. 轧制温度控制a. 在热轧过程中，轧机和钢坯之间的接触摩擦会产生高温，因此需要控制轧机温度，避免过热。

b. 实时监测轧机温度，根据温度变化调整轧制速度和冷却水量，确保温度适中。

c. 使用专用液体和冷却器进行在线冷却，防止轧机过热引起事故。

2. 轧制力控制a. 测量轧机产生的轧制力，确保轧机施加的压力适中。

b. 监控轧制力的变化，根据钢坯的变形情况调整轧制力，使钢坯的形状和尺寸满足要求。

c. 根据轧制力的大小调整轧制速度，保持稳定的轧制负荷。

3. 轧制速度控制a. 根据不同钢材的特性和规格，调整轧制速度，确保成品钢材的质量和尺寸满足要求。

b. 控制轧制速度的稳定性，避免过快或过慢的轧制速度导致钢材质量不达标。

4. 轧辊调整控制a. 定期检查和调整轧辊的位置和间距，确保钢坯能够顺利通过轧机，避免产生不均匀的轧制力和过度变形。

b. 根据车间实际情况和轧制工艺要求，调整轧辊的工作方式和参数，使轧制过程更加稳定和高效。

二、冷却工艺控制1. 冷却水量控制a. 根据钢材的材质和规格，调整冷却水的流量和压力，确保钢材迅速冷却到所需温度。

b. 监测冷却水流量和温度，根据实时数据调整冷却水量，确保冷却效果和成品钢材的质量。

2. 冷却速度控制a. 根据不同的冷却工艺要求，调整冷却速度，使钢材的组织和性能满足要求。

b. 监控冷却速度的变化，根据实时数据调整冷却速度，确保成品钢材的质量和性能稳定。

3. 冷却方法控制a. 根据钢材的特性和要求，选择合适的冷却方法，如水冷、风冷等。

b. 根据不同冷却方法的特点和效果，调整冷却工艺参数，使冷却效果和成品钢材的质量最优化。

4. 冷却设备维护a. 定期检查和维护冷却设备，确保设备的正常运行和效果良好。

b. 清洗和更换冷却设备中的阻塞、损坏部件，保证冷却水的流量和质量。

以上是对控制轧制和控制冷却工艺的讲义，通过合理的工艺控制和设备维护，能够提高轧制和冷却过程的效率和质量，满足钢材的要求。

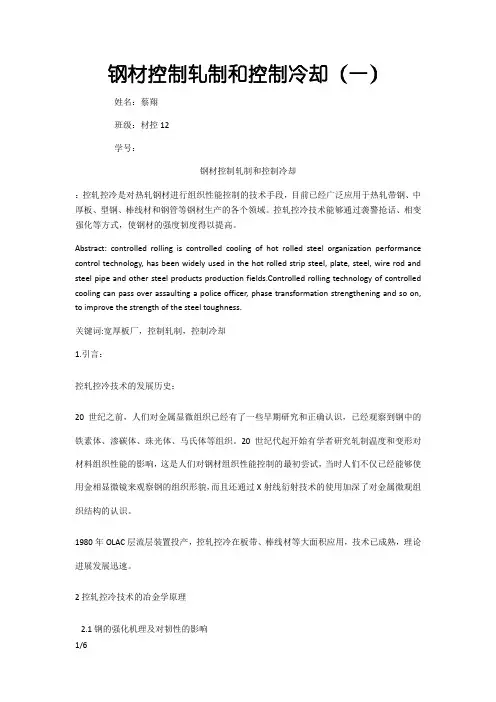

钢材控制轧制和控制冷却（一）姓名：蔡翔班级：材控12学号：钢材控制轧制和控制冷却：控轧控冷是对热轧钢材进行组织性能控制的技术手段，目前已经广泛应用于热轧带钢、中厚板、型钢、棒线材和钢管等钢材生产的各个领域。

控轧控冷技术能够通过袭警抢话、相变强化等方式，使钢材的强度韧度得以提高。

Abstract: controlled rolling is controlled cooling of hot rolled steel organization performance control technology, has been widely used in the hot rolled strip steel, plate, steel, wire rod and steel pipe and other steel products production fields.Controlled rolling technology of controlled cooling can pass over assaulting a police officer, phase transformation strengthening and so on, to improve the strength of the steel toughness.关键词:宽厚板厂，控制轧制，控制冷却1.引言：控轧控冷技术的发展历史：20世纪之前，人们对金属显微组织已经有了一些早期研究和正确认识，已经观察到钢中的铁素体、渗碳体、珠光体、马氏体等组织。

20世纪代起开始有学者研究轧制温度和变形对材料组织性能的影响，这是人们对钢材组织性能控制的最初尝试，当时人们不仅已经能够使用金相显微镜来观察钢的组织形貌，而且还通过X射线衍射技术的使用加深了对金属微观组织结构的认识。

1980年OLAC层流层装置投产，控轧控冷在板带、棒线材等大面积应用，技术已成熟，理论进展发展迅速。

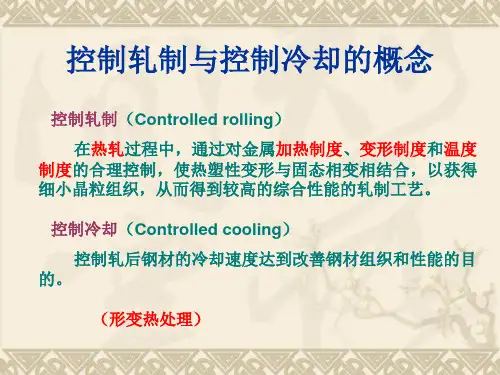

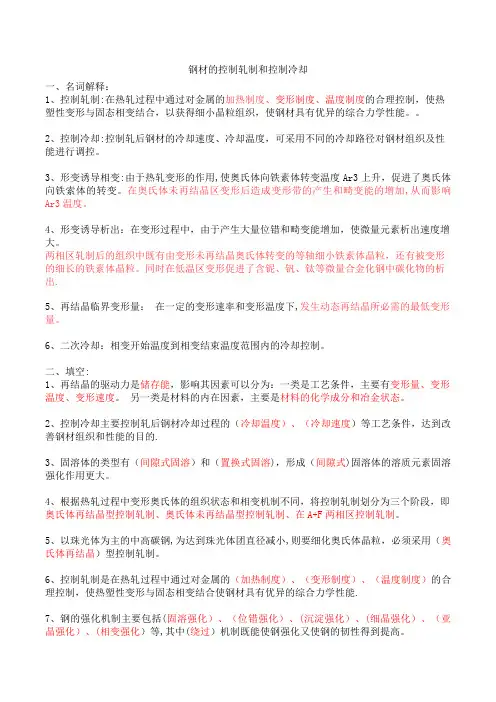

钢材的控制轧制和控制冷却一、名词解释：1、控制轧制:在热轧过程中通过对金属的加热制度、变形制度、温度制度的合理控制，使热塑性变形与固态相变结合，以获得细小晶粒组织，使钢材具有优异的综合力学性能。

2、控制冷却:控制轧后钢材的冷却速度、冷却温度，可采用不同的冷却路径对钢材组织及性能进行调控。

3、形变诱导相变:由于热轧变形的作用,使奥氏体向铁素体转变温度Ar3上升，促进了奥氏体向铁索体的转变。

在奥氏体未再结晶区变形后造成变形带的产生和畸变能的增加,从而影响Ar3温度。

4、形变诱导析出：在变形过程中，由于产生大量位错和畸变能增加，使微量元素析出速度增大。

两相区轧制后的组织中既有由变形未再结晶奥氏体转变的等轴细小铁素体晶粒，还有被变形的细长的铁素体晶粒。

同时在低温区变形促进了含铌、钒、钛等微量合金化钢中碳化物的析出.5、再结晶临界变形量：在一定的变形速率和变形温度下,发生动态再结晶所必需的最低变形量。

6、二次冷却：相变开始温度到相变结束温度范围内的冷却控制。

二、填空:1、再结晶的驱动力是储存能，影响其因素可以分为：一类是工艺条件，主要有变形量、变形温度、变形速度。

另一类是材料的内在因素，主要是材料的化学成分和冶金状态。

2、控制冷却主要控制轧后钢材冷却过程的（冷却温度）、（冷却速度）等工艺条件，达到改善钢材组织和性能的目的.3、固溶体的类型有（间隙式固溶）和（置换式固溶)，形成（间隙式)固溶体的溶质元素固溶强化作用更大。

4、根据热轧过程中变形奥氏体的组织状态和相变机制不同，将控制轧制划分为三个阶段，即奥氏体再结晶型控制轧制、奥氏体未再结晶型控制轧制、在A+F两相区控制轧制。

5、以珠光体为主的中高碳钢,为达到珠光体团直径减小,则要细化奥氏体晶粒，必须采用（奥氏体再结晶）型控制轧制。

6、控制轧制是在热轧过程中通过对金属的（加热制度）、（变形制度）、（温度制度）的合理控制，使热塑性变形与固态相变结合使钢材具有优异的综合力学性能.7、钢的强化机制主要包括(固溶强化）、（位错强化）、(沉淀强化）、(细晶强化）、（亚晶强化）、(相变强化）等,其中(绕过）机制既能使钢强化又使钢的韧性得到提高。

1、控制轧制:在热轧过程中，通过对金属加热制度、变形制度和温度制度的合理控制,使热塑性形变与固态相变相结合,以获得细小的晶粒组织,使钢材具有优异的综合力学性能的轧制技术2、控制冷却：通过对控制轧后的钢材的冷却速度来改善钢材的组织性能.3、金属的强化:通过合金化,塑性变形和热处理等手段来提高金属的强度。

4、固溶强化：添加溶质元素使固溶体强度提高的方法.5、韧性：材料在塑性变形和断裂所吸收能量的能力。

6、微合金钢：钢种的合金含量小于0.1%。

7、IF钢：无间隙原子钢8、不锈钢：具有良好的抗腐蚀性能和抗氧化性的钢.9、变形抗力：在一定条件下材料变形单位面积的抵抗变形的力.10、在线常化工艺：在热轧无缝钢管中在轧管延伸工序后将钢管按常化热处理要求冷却到某一温度后在进加热炉然后就行减径轧制按照一定的速度冷却到常温。

11、变形温度贝氏体处理化工艺：在钢管轧制过程中不直接加热到马氏体温度一下，而是快速冷却带中温以后再置于静止的空气中冷却、以变形奥氏体转变为贝氏体省去回火工序。

12、高温变形淬火:钢管在稳定的奥氏体区域变形，而且一般温度在再结晶温度以上然后进行淬火，已获得马氏体组织。

13、低温相变淬火：将钢管加热到奥氏体状态，经一段保温冷却到Ac1高于M的某一中间温度进行变形后淬火的工艺。

14、非调质钢：将调质钢的化学成分进行调解并对轧制过程进行控制不进行调制其性能达到调制的水平。

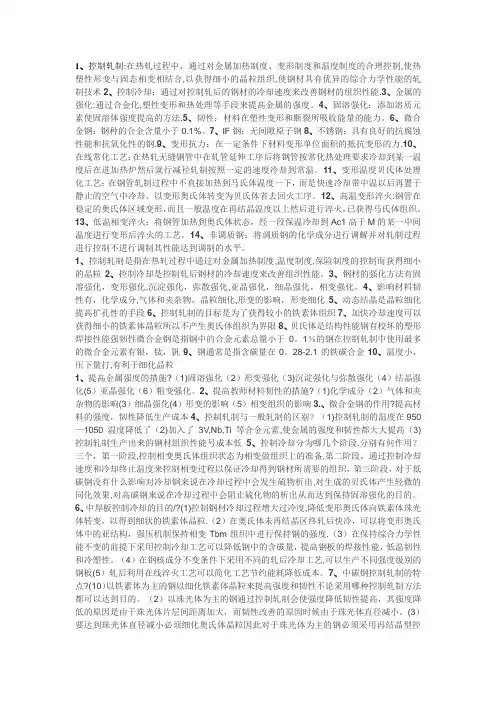

1、控制轧制是指在热轧过程中通过对金属加热制度,温度制度,保险制度的控制而获得细小的晶粒2、控制冷却是控制轧后钢材的冷却速度来改善组织性能。

3、钢材的强化方法有固溶强化，变形强化,沉淀强化，弥散强化,亚晶强化，细晶强化，相变强化。

4、影响材料韧性有，化学成分,气体和夹杂物，晶粒细化,形变的影响，形变细化5、动态结晶是晶粒细化提高扩孔性的手段6、控制轧制的目标是为了获得较小的铁素体组织7、加快冷却速度可以获得细小的铁素体晶粒所以不产生奥氏体组织为界限8、贝氏体是结构性能钢有校坏的塑形焊接性能强韧性微合金钢是指钢中的合金元素总量小于0。

控轧与控冷一：名词解释控制轧制：是指在热轧过程中通加热制度，变形制度，温度制度的合理控制，使钢材具有优异综合理学性能的轧制新工艺。

控制冷却：是指控制轧后钢材的冷却速度达到改善组织和性能的目的。

金属强化：通过合金化，塑性变形，和热处理等手段提高金属材料的强度。

韧性：材料在断裂前在塑性变形和裂纹扩展时吸收能量的能力。

铁素体：铁或其内固溶体有一种或数种其他元素形成的体心立方固溶体。

奥氏体：γ铁内固溶有碳和其他元素的面立方固溶体。

贝氏体：钢在奥氏体化后被过冷到珠光体转变温度一下，马氏体转变温度以上这一中间温度区间，转变而成的有铁素体及其内分布着弥散的碳化物形成的亚稳定结构。

IF钢：又称无间隙，由于C,N含量低，在加入一定量TI,Nb使钢背固定成碳化物，氮化物或者碳氮化物，从而使钢无间隙存在。

不锈钢：在腐蚀介质中有良好的耐腐蚀性的钢。

双相钢：由马氏体或奥氏体基本两相组织构成的钢。

再结晶：经冷塑性变形的金属超过一定加热温度时，通过形核长大形成等轴晶粒无畸变新晶粒过程。

在线常化：在热轧无缝钢生产中，在轧管延伸工序后，将钢管按常化处理要求冷却到某一温度后，再进行加热炉生产，然后进行减轻轧制，按照一定冷却速度冷却至常温。

1·控制轧制与普通轧制的区别答：可以充分发挥微量元素的作用起沉淀强化，细化晶粒的作用；提高钢的强度的同时题干钢的韧性；降低了终轧温度，采用较低的卷曲温度，课消除或减少板卷头部，中部和尾部的强度差；采用低温大压下细化低碳钢的铁素体晶粒，提高强韧性。

2·控制冷却的目的答：节约冷床面积；防止或减轻转型材的翘曲和弯曲；降低残余应力；提高型材的力学性能及改善组织状态，简化生产工艺。

3·影响材料强韧性的因素答：化学成分；气体夹杂物；晶粒尺寸；沉淀析出；形变；相变组织等的影响。

其中气体夹杂物对韧性有害，晶粒越小，材料韧性越好。

4·提高材料强韧性的措施答：晶粒细化；冶炼：采用真空搅拌，减少有害成分；控扎：使形变强化，提高材料强韧性；热处理：阻止晶粒长大，使晶粒细化，提高强韧性。

控制轧制、控制冷却⼯艺控制轧制、控制冷却⼯艺技术1.1 控制轧制⼯艺控制轧制⼯艺包括把钢坯加热到适宜的温度，在轧制时控制变形量和变形温度以及轧后按⼯艺要求来冷却钢材。

通常将控制轧制⼯艺分为三个阶段，如图 1.1所⽰[2]：(1>变形和奥⽒体再结晶同时进⾏阶段，即钢坯加热后粗⼤化了的γ呈现加⼯硬化状态，这种加⼯硬化了得奥⽒体具有促使铁素体相变形变形核作⽤，使相变后的α晶粒细⼩；(2> (γ+α>两相区变形阶段，当轧制温度继续降低到Ar3温度以下时，不但γ晶粒，部分相变后的α晶粒也要被轧制变形，从⽽在α晶粒内形成亚晶，促使α晶粒的进⼀步细化。

图1.1控制轧制的三个阶段(1>—变形和奥⽒体再结晶同时进⾏阶段；(2>—低温奥⽒体变形不发⽣再结晶阶段；(3>—<γ+α）两相区变形阶段。

1.2 控制轧制⼯艺的优点和缺点控制轧制的优点如下：1．可以在提⾼钢材强度的同时提⾼钢材的低温韧性。

采⽤普通热轧⽣产⼯艺轧制16Mn钢中板，以18mm厚中板为例，其屈服强度σs≤330MPa，-40℃的冲击韧性A k≤431J，断⼝为95%纤维状断⼝。

当钢中加⼊微量铌后，仍然采⽤普通热轧⼯艺⽣产时，当采⽤控制轧制⼯艺⽣产时，-40℃的A k值会降低到78J以下，然⽽采⽤控制轧制⼯艺⽣产时。

然⽽采⽤控制轧制⼯艺⽣产时-40℃的A k值可以达到728J以上。

在通常热轧⼯艺下⽣产的低碳钢α晶粒只达到7~8级，经过控制轧制⼯艺⽣产的低碳钢α晶粒可以达到12级以上<按ASTM标准），通过细化晶粒同时达到提⾼强度和低温韧性是控轧⼯艺的最⼤优点。

2．可以充分发挥铌、钒、钛等微量元素的作⽤。

在普通热轧⽣产中，钢中加⼊铌或钒后主要起沉淀强化作⽤，其结果使热轧钢材强度提⾼、韧性变差，因此不少钢材不得不进⾏正⽕处理后交货。

当采⽤控制轧制⼯艺⽣产时，铌将产⽣显著的晶粒细化和⼀定程度的沉淀强化，使轧后的钢材的强度和韧性都得到了很⼤提⾼，铌含量⾄万分之⼏就很有效，钢中加⼊的钒，因为具有⼀定程度的沉淀强化的同时还具有较弱的晶粒细化作⽤，因此在提⾼钢材强度的同时没有降低韧性的现象。

控制轧制及控制冷却技术在型钢生产中的应用一、导言在当今工业领域中，钢铁工业一直扮演着不可或缺的角色。

而型钢作为钢铁产品中的重要一员，其质量和性能的提升一直是企业和行业追求的目标。

控制轧制及控制冷却技术作为一种重要的生产工艺，对型钢的生产和性能提升具有重要意义。

本文将从控制轧制和控制冷却技术在型钢生产中的基本原理、关键技术和应用实例等方面展开探讨，旨在深入了解这一主题的重要性和具体应用。

二、控制轧制技术控制轧制技术是指钢铁生产中利用先进的控制系统和设备，对轧制过程中的参数进行精确控制，以获得高质量、高性能的型钢产品的一种技术。

这项技术最早应用于薄板生产领域，后来逐步在型钢生产中得到推广和应用。

1. 温度控制：在轧制过程中，控制轧制技术可以通过对钢坯的温度进行精确调控，以保证轧制过程中的塑性变形性能，从而得到均匀、细腻的晶粒结构。

2. 形状控制：利用控制轧制技术可以对轧制过程中的轧辊、模具等设备进行精确控制，获得符合设计要求的型钢截面形状和尺寸精度。

3. 轧制力控制：控制轧制技术可以实现对轧制力的实时监测和调节，避免轧制过程中的过度变形，并保证产品的尺寸和形状精度。

三、控制冷却技术控制冷却技术是指在型钢生产过程中，通过对冷却过程的控制，使钢材在冷却过程中获得理想的组织和性能。

这项技术的应用可以有效提高型钢的强度、韧性和耐磨性等性能，同时降低产品的变形和裂纹率。

1. 冷却介质控制：通过选择不同的冷却介质和控制冷却速度，可以使型钢获得不同的组织和性能，如马氏体组织、贝氏体组织等，从而满足不同领域对型钢性能的要求。

2. 温度控制：在控制冷却技术中，对冷却过程中的温度进行精确控制，可以有效控制组织相变，并获得理想的力学性能，如强度、韧性等。

3. 冷却速度控制：通过对型钢冷却速度进行控制，可以获得不同的组织和性能，如快速冷却可以获得细小的组织和高强度，而缓慢冷却则可以得到较好的塑性和韧性。

四、控制轧制及控制冷却技术在型钢生产中的应用实例1. 控制轧制技术在型钢生产中的应用：某钢铁企业引进了先进的控制轧制系统和设备，通过对轧制过程中的温度、形状和轧制力等参数进行精确控制，生产出了高精度、高强度的型钢产品，受到了市场的广泛认可。

钢材控制轧制和控制冷却技术材控14卢玉厚钢材的控制轧制和控制冷却技术卢玉厚材冶学院材料成型及控制工程 118【摘要】控制轧制和控制冷却技术，在提高钢材综合力学性能、开发新品种、简化生产工艺、节约能耗和改善生产条件等方面，取得了明显的经济效益和社会效益。

近三十年以来，控制轧制和控制冷却技术在国外得到了迅速的发展，各国先后开展了多方面的理论研究和应用技术研究，并在轧钢生产中加以利用，明显的改善和提高了钢材的强韧性和使用性能，为了节约能耗、简化生产工艺和开发钢材新品种创造了有力条件。

控制轧制是指在热轧过程中，通过对金属加热、轧制和冷却的合理控制，使范性形变与固态相变过程相结合，以获得良好的晶粒组织，使钢材具有优异的综合性能的轧制技术。

控制冷却是指热加工后对钢材进行的旨在控制相变组织和钢材性能的冷却技术。

【关键词】控制轧制技术控制冷却技术特点应用发展趋势Abstract：Controlled rolling and controlled cooling technology, to improve the comprehensive mechanics performance of steel, the development of new varieties, simplify the production process, save energy and improve production conditions, etc., have achieved obvious economic benefits and social benefits. For nearly 30 years, controlled rolling and controlled cooling technology obtained the rapid development in foreign countries, and countries successively carried out various theoretical research and applied technology research, and tries to use in the production of steel rolling, the obvious improve and enhance the tenacity of steel and the use of performance, in order to save energy consumption, simplify production process and development of new steel varieties created favourable conditions. Control is to point to in the hot rolling process of rolling, based on the reasonable control of the metal heating, rolling and cooling, and make the plastic deformation combined with solid phase change process, in order to obtain good grain organization, make steel has excellent comprehensive performance of the rolling technology. Controlled cooling means to control phase change of steel after hot working organization and performance of the steel cooling technology.Key Words：Control rolling technology；Characteristics of controlled cooling technology；application；development trend1.引言近代工业发展对热轧非调质钢板的性能要求越来越高,除了具有高强度外 ,还要有良好的韧性、焊接性能及低的冷脆性。

《钢的控制轧制和控制冷却技术手册》本文由430不锈钢公司/王宗超整理一、基本信息书名：钢的控制轧制和控制冷却技术手册作者：李曼云、孙本荣主编出版社：冶金工业出版社ISBN：7502406905页码：321出版日期：1990年9月二、内容介绍钢材控制轧制和控制冷却工艺是一项节约合金、简化生产工序、节约能源消耗的先进轧钢技术。

它能通过工艺手段充分挖掘钢材潜力，大幅度提高钢材综合性能，给冶金企业和社会带来巨大的经济效益。

本手册前三章介绍控制轧制和控制冷却的工艺特点、理论基础和工艺设计，是选择钢的控轧控冷工艺制度的基础；后三章是一些主要钢种的奥氏体再结晶曲线图、CCT曲线图和应力-应变曲线图共268幅，它们为制定钢的控轧控冷工艺提供了可靠的技术数据。

本书是一本控制轧制和控制冷却的理论专著，也是一本数据图册。

它可供从事轧钢和热处理工作的工程技术人员学习和使用。

三、图书前言“控制轧制和控制冷却”专题是“六五”、“七五”国家重点科技攻关项目“低合金钢及合金钢技术开发”的一部分。

在“六五”期间进行了大量的科研工作，积累了许多数据。

为了将这些科研成果更快更好地推广到生产中去，在“七五”科技攻关课题“控制轧制及控制冷却”专题任务中确定编写《钢的控制轧制和控制冷却技术手册》。

手册中包括有关钢种的变形奥氏体再结晶、相变、变形抗力及组织状态与轧制工艺参数关系等方面的资料。

介绍了控制轧制和控制冷却工艺的选择与设计及其在板带、型钢和钢管生产中的应用。

手册的内容对制订有关钢种的控制轧制和控制冷却工艺制度、充实控制轧制和控制冷却理论有一定指导作用。

参加有关科研工作的单位有北京科技大学、冶金工业部钢铁研究总院、东北工学院、上钢三厂、上钢一厂、大冶钢厂、武汉钢铁公司、浙江甬金不锈钢集团有限公司、鞍山钢铁公司和重庆钢铁公司等。

本手册由北京科技大学李曼云和冶金部钢铁研究总院孙本荣主编。

参加各章编写的人员是：第一章—孙本荣，第二章—孙本荣、李曼云，第三章—王有铭，第四章—芦红、王连忠，第五章—孙本荣、赵佩祥，第六章—管克智、朱荣林、周继华。
