CCD图像传感器 ppt课件

CCD图像传感器 ppt课件
通过按一定的时序在电极上施加高低电平，可以 实现光电荷在相邻势阱间的转移。
ppt课件
20
(a)初始状态； (b)电荷由①电极向电极②转移； (c)电荷在①②电极下均匀分 布；(d)电荷继续由①电极向②电极转移；(e)电荷完全转移到②电极； (f)三相 转移脉冲
ppt课件
21
图中CCD的四个电极彼此靠的很近。假定一开始在 偏压为10V的(1)电极下面的深势阱中，其他电极 加有大于阈值的较低的电压(例如2V)，如图(a)所 示。一定时刻后，(2)电极由2V变为10V，其余电 极保持不变，如图(b)。因为(1)和(2)电极靠的很 近(间隔只有几微米)，它们各自的对应势阱将合 并在一起，原来在(1)下的电荷变为(1)和(2)两个 电极共有，图(C)示。此后，改变(1)电极上10V电 压为2 V，(2)电极上10V不变，如图(d)示，电荷 将转移到(2)电极下的势阱中。由此实现了深势阱 及电荷包向右转移了一个位置。
输出 4电荷检测
CCD传感器
24
CCD结构类型
按照像素排列方式的不同，可以将CCD分为线阵 和面阵两大类。
ppt课件
25
目前，实用的线型CCD图像传感器为双行结构，如 图（b）所示。单、双数光敏元件中的信号电荷分别转 移到上、下方的移位寄存器中，然后，在控制脉冲的作 用下，自左向右移动，在输出端交替合并输出，这样就 形成了原来光敏信号电荷的顺序。
ppt课件
15
信号电荷的存储（示意图）
UG < Uth 时
+UG
UG > Uth 时
+UG
入射光
e-
e-
e-
e-
e-
+Uth
e- 势阱

《图像传感器》PPT课件

《图像传感器》PPT课件

市场
• 在高分辨率像素产品方面，日前台湾锐视 科技已领先业界批量推出了210万像素的 CMOS图像传感器，而且已有美商与台湾 的光学镜头厂合作，将在第三季推出此款 CMOS传感器结合镜头的模组，CMOS应 用已经开始在200万像素数码相机产品中应 用。
结论
• 从产品的技术发展趋势看，无论是CCD还是 CMOS，其体积小型化及高像素化仍是业界积极 研发的目标。因为像素大则图像产品的分辨率越 高，清晰度越好，体积越小，其应用面更广泛。 • 从上述二种图像传感器解析度来看，未来将有 几年时间，以130万像素至200万像素为界，之上 的应用领域中，将仍以CCD主流，之下的产品中， 将开始以CMOS传感器为主流。目前已有300、 400万像素的CMOS上市。
CCD
• CCD是应用在摄影摄像方面的高端技术元件， CMOS则应用于较低影像品质的产品中。 • 它的优点是制造成本较CCD更低，功耗也低得多， 这也是市场很多采用USB接口的产品无须外接电 源且价格便宜的原因。 • 尽管在技术上有较大的不同，但CCD和CMOS两 者性能差距不是很大，只是CMOS摄像头对光源 的要求要高一些，但现在该问题已经基本得到解 决。目前CCD元件的尺寸多为1/3英寸或者1/4英 寸。 • 在相同的分辨率下，宜选择元件尺寸较大的为好。
传统CCD
• 传统CCD使用的是矩形的感光单元，而富 士公司2年前研制的“SuperCCD（超级蜂 窝结构）使用的是八边形的感光单元，使 用了蜂巢的八边形结构，因此其感光单元 面积要高于传统CCD。这样会获得三个好 处，一是可以提高CCD的感光度、二是提 高动态范围、三是提高了信噪比。这三个 优点加上SuperCCD更高的生成像素成为富 士公司在数码相机产品上的最大卖点。
CCD应用范围

CMOS图像传感器剖析实用PPT课件

CMOS图像传感器剖析实用PPT课件

小节
3.1 概述 3.2 CMOS成像器件的原理结构 3.3 CMOS成像器件的工作流程
第17页/共19页
作业
➢CMOS图像传感器能够像线阵CCD那样只输出一行的信号 吗？若能，试说明怎样实现。 ➢何谓被动像敏单元结构与主动像敏单元结构？二者有什 么异同？主动像敏单元结构是如何克服被动像敏单元结构 的缺陷的？
第18页/共19页
感谢您的欣赏！
第19页/共19页
和Y方向排列成方阵，方阵中的每一个 像敏单元都有它在X，Y各方向上的地 址，并可分别由两个方向的地址译码器 进行选择；输出信号送A/D转换器进行 模数转换变成数字信号输出。
第3页/共19页
3.2 CMOS成像器件的原理结构
3.2.1 CMOS成像器件的组成
图像信号的输出过程：
➢在Y方向地址译码器（可以采用移位寄存器） 的控制下，依次序接通每行像敏单元上的模 拟开关（图中标志的Si,j），信号将通过行开 关传送到列线上； ➢通过X方向地址译码器（可以采用移位寄存 器）的控制，输送到放大器。 由于信号经行与列开关输出，因此，可以实 现逐行扫描或隔行扫描的输出方式。也可以 只输出某一行或某一列的信号。

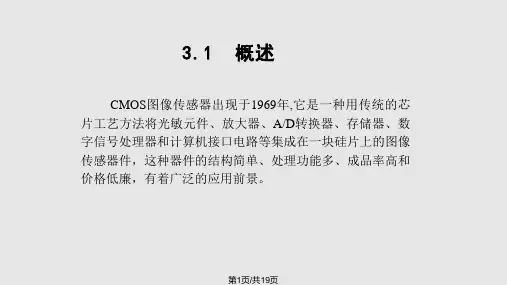

3.1 概述
CMOS图像传感器出现于1969年,它是一种用传统的芯 片工艺方法将光敏元件、放大器、A/D转换器、存储器、数 字信号处理器和计算机接口电路等集成在一块硅片上的图像 传感器件，这种器件的结构简单、处理功能多、成品率高和 价格低廉，有着广泛的应用前景。
第1页/共19页
3.2 CMOS成像器件的原理结 构
第4页/共19页
3.2 CMOS成像器件的原理结构
3.2.1 CMOS成像器件的组成
注意：在CMOS图像传感器的同 一芯片中，还可以设置其他数 字处理电路。例如，可以进行 自动曝光处理、非均匀性补偿、

cmos图像传感器ppt课件可编辑全文

cmos图像传感器ppt课件可编辑全文

数码相机传感器尺寸
单反相机一般采用的是大尺寸的APS-C画幅感光元 件，而有些卡片相机采用的是1/2.3英寸感光元件，虽 然它们可能都拥1800万像素，但是区别在于二者的单 个像素宽度不同。APS-C画幅、1800万像素感光元件 的每一个像素宽约为4.3微米，而1/2.3英寸、1800万像 素感光元件的每一个像素宽约有1.68微米。
6.6
11.00
1/1.7英寸 7.76
5.82
9.70
1/2.3英寸 6.16
4.62
7.70
1/3.2英寸 4.13
3.05
5.13
面积 864.00 518.94 372.88 332.27 261.80 224.90 116.16 58.08 45.16 28.46 12.60
数码相机的像素:
尾端各有3个像元为虚设单元。
图9.SXGA型图像传感器的像敏区结构
六、典型CMOS图像传感器
SXGA型CMOS成像器件的光谱特性如图10所示。
图10.SXGA型图像传感器的光谱响应特性曲线
六、典型CMOS图像传感器
SXGA型CMOS成像器件的输出特 性如图11所示。曲线的线性段的动 态范围仅为66dB。若采用对数放大
图5.主动式像敏单元结构的基本电路
图6.主动式像敏单元时序图
三、CMOS图像传感器的像敏单元结构
主动式像素结构（Active Pixel Sensor.简称APS）， 又叫有源式， 几乎在CMOS PPS像素结构发明的同时，人 们很快认识到在像素内引入缓冲器或放大器可以改善像素 的性能，在CMOS APS中每一像素内都有自己的放大器。集 成在表面的放大晶体管减少了像素元件的有效表面积，降 低了“封装密度”，使40%～50%的入射光被反射。这种传 感器的另一个问题是，如何使传感器的多通道放大器之间 有较好的匹配，这可以通过降低残余水平的固定图形噪声 较好地实现。由于CMOS APS像素内的每个放大器仅在此读 出期间被激发，所以CMOS APS的功耗比CCD图像传感器的 还小。

ccd图像传感器基础知识精讲【可编辑的PPT文档】

ccd图像传感器基础知识精讲【可编辑的PPT文档】

★LK-G系列CCD激光位移传感器
❖ 产品特性
全新开发的Li-CCD （直线性CCD）高精度 Ernostar 物镜以及其它独一无二的先进技术。 KEYENCE 进一步改进了成熟的LK系列的CCD传感 器工艺并开发了包括Li-CCD 和高精度Ernostar 物 镜在内的全新技术。
如图所示
Li-CCD减少了像素边缘错误，精确度是传统型号
ＣＣＤ传感器有以下优点：
❖ 1. 高解析度（High Resolution）：像点的大小为 μm级，可感测及识别精细物体，提高影像品质。从 早期1寸、1/2寸、2/3寸、1/4寸到最近推出的1/9寸， 像素数目从初期的10多万增加到现在的400～500万 像素；
❖ 2. 低杂讯（Low Noise）高敏感度：ＣＣＤ具有很 低的读出杂讯和暗电流杂讯，因此提高了信噪比 （SNR），同时又具高敏感度，很低光度的入射光 也能侦测到，其讯号不会被掩盖，使ＣＣＤ的应用 较不受天候拘束；
IL-PI4096具体应用
❖ IL-P1-4096的精度高、感光响应快，在工业控制 和测量领域（如流水线产品检测、分类，文字与图 像的识别，机械产品尺寸非接触测量等），该器件 具有很强的实用性。
❖ IL-PI4096的工作频率要求很高、相位关系复杂， 使用高速CPLD作为CCD的基本时序发生器。推荐 设计时可使用Lattic公司的 ispMACH4000C/B/V系 列芯片，该芯片的工作时钟可以达到400MHz，完 全可以满足此CCD的工作时序要求。
需要注意的是，IL -P1-4096传感器是两路输出， 奇像素和偶像素分别从不同的输出通道输出，是一 种双排的线列阵CCD，光敏单元在中间，奇、偶单 元的信号电荷分别传到上下两列移位寄存器后分两 路串行输出。这种CCD的优点是具有较高的封装密 度，转移次数减少一半，因而可提高转移效率，改 善图像传感器的信号质量。

图像传感器PPT演示文稿

图像传感器PPT演示文稿

滤光片 透镜 固态图像 传感器
放大
比较
校正
显示
光源（钨丝灯泡即可） 图 9.37 工件微小伤痕及污垢检测
图8.16 尺寸微小伤痕及污垢检测
11
8.4 图像传感器
3. 月票自动发售机
顾客
申请单
CCD线
放
镜头
型图像
大
传感器
器
光源
纸
自动 誉写机
打
印
月
票
机
图 9.38 月票自动发售机结构组成
图8.17 月票自动发售机结构组成
8.4 图像传感器
图像传感器是20世纪70年代发展起来的一 种新型器件，它是利用光电器件的光电转换原 理，将其感光面上的光像转换成为与光像成相 应比例关系的电信号“图像”的一种器件。图 像传感器具有体积小、重量轻、析像度高、功 耗低和低电压驱动等优点，可探测可见光、紫 外光、x射线、红外光和电子轰击等，广泛应 用于图像识别和传送。本节着重介绍CCD 图像 传感器。
8
8.4 图像传感器
根据光敏元件排列形式的不同，CCD固态 图像传感器可分为线阵和面阵两种。
线阵是指在一块芯片上制造了紧密排列的 许多光敏元，它们排列成一条直线，感受一维 方向的光强变化；
面阵是指将光敏元件数目从256个到4096 个或更多；而在面阵中，光敏元的数目可以是 600 ×500（个），甚至4096 ×4096个以上。
1
8.4 图像传感器
8.4.1 图像传感器的敏感元件 图像传感器的敏感元件有CCD（信号
电荷耦合器件）、CID（信号电荷器件）、 BBD（戽链式器件）以及MOS（金属— 氧化物—半导体）等 。
2
8.4 图像传感器

图像传感器ppt课件

图像传感器ppt课件
3、读出。在曝光完成后，RS会被 激活，PN结中的信号经过运放SF 放大后，读出到column bus。 4、循环。读出信号后，重新复位， 曝光，读出不断的输出图像信号。
图2.6 PN结像素结构
