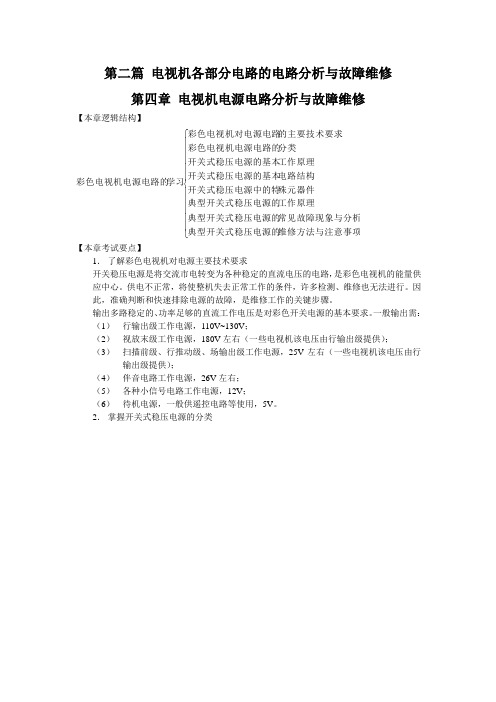

第二篇 电视机各部分电路的电路分析与故障维修第四章 电视机电源电路分析与故障维修【本章逻辑结构】⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧维修方法与注意事项典型开关式稳压电源的常见故障现象与分析典型开关式稳压电源的工作原理典型开关式稳压电源的殊元器件开关式稳压电源中的特电路结构开关式稳压电源的基本工作原理开关式稳压电源的基本分类彩色电视机电源电路的的主要技术要求彩色电视机对电源电路学习彩色电视机电源电路的 【本章考试要点】1． 了解彩色电视机对电源主要技术要求开关稳压电源是将交流市电转变为各种稳定的直流电压的电路，是彩色电视机的能量供应中心。

供电不正常，将使整机失去正常工作的条件，许多检测、维修也无法进行。

因此，准确判断和快速排除电源的故障，是维修工作的关键步骤。

输出多路稳定的、功率足够的直流工作电压是对彩色开关电源的基本要求。

一般输出需：（1） 行输出级工作电源，110V~130V ；（2） 视放末级工作电源，180V 左右（一些电视机该电压由行输出级提供）；（3） 扫描前级、行推动级、场输出级工作电源，25V 左右（一些电视机该电压由行输出级提供）；（4） 伴音电路工作电源，26V 左右；（5） 各种小信号电路工作电源，12V ；（6） 待机电源，一般供遥控电路等使用，5V 。

2． 掌握开关式稳压电源的分类⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎩⎪⎪⎪⎨⎧⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎨⎧⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧间达到输出电压稳定调整开关管的导通时变开关脉冲宽度通过改开关脉冲由行频锁定调宽式达到输出电压稳定率冲的频通过反馈来控制开关脉调频式按稳压的控制方式同步该振荡信号频脉冲负责电视机正常工作后由行机振荡信号构成正反馈电路提供开器利用开关管与开关变压自激式该振荡器停振负责维持工作正常后由行频脉冲电视机开机时有直流电压输出单独设置开机振荡器使它激式按开关电源的启动方式间的并联关系形成开关管与负载输出负载之间与开关管并联在输入电压并联型间的串联关系形成开关管与负载输出负载之间与开关管串联在输入电压串联型按开关管的连接方式开关电源的分类，，：，：，：，，：，：，： 3、掌握典型调宽式开关稳压电源的工作原理开关稳压电源的稳压原理参见图4-1。

1康佳液晶电榥35017517型四含一驱动极 开关■•背娜紛析与臟修(JW □贺学金康佳LED 32F 1100C F 液晶电视采用四合一驱 动板（板号为35017517),该驱动板将开关电源、L E D 背光驱动电路、机芯电路以及逻辑电路整合在同一块电路板上，如图1所示。

开关电源控制芯 片采用FAN 6755,L E D 背光驱动控制芯片采用OCP 8121,机芯电路的主芯片采用 MST 6M 180X T -W L ,逻辑电路的T F T 偏压电路采用R T 9955(也叫屏供电芯片）。

65^5源§避5^1.市电输入与市电整流滤波电路AC 220V 市电经熔断器F 911后进入抗干扰滤波电路，如图2所示。

CX 901、L 901、CX 902、L 902、CY 902、CY 903等构成E M C 电路，以阻止电网杂波进入开关电源，同 时防止开关电源产生的干 扰进入电网。

滤除干扰后 的市电经VD 901-VD 904 全波整流，再经RT 901限 流和C 901滤波后输出约 300V 直流电压。

另外，市 电还经V D W 901整流后 为电源控制芯片FAN 6755 提供启动电压，同时还送 至市电检测电路。

R T 901 是负温度系数热敏电阻， 作用是冷机开机时防止电源瞬间浪涌电流损坏其他元器件,热机后 电阻接近00, 可视为短路。

R 901-R 906 为泄放电阻，在交 流输入关断时，对X 电容放电，用于防止电源 线拔掉后电源插头带电。

电源开关管 开关变压器 L E D 背光驱动控制芯片屏供电芯片 V W 901 T W 901 OCP 8121(N 701) R T 9955300V 滤波电容 C 90 ① 主芯片 MST 6M 180X T -W L (N 501)1^1X elevfsionT v?Sf 〇nI s一I si ?H =IIDJ |_2esi _§ q-n -l i sn jeg ：|g i i2.开关电源电路康佳35017517 四合 —驱动板的开 关电源如图3 所示，由电源控制芯片N W 907(FAN 6755)、大 功率MOSFET 开关管V W 901、开关变压器T W 901 等构成，输出VCC _12V (实测待机时为7.5V ,开机时为 12V )'VBL _100V (实测待机时为14V ,开机时为24V )两路电 压。
