对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。
额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。
5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。
0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997
《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

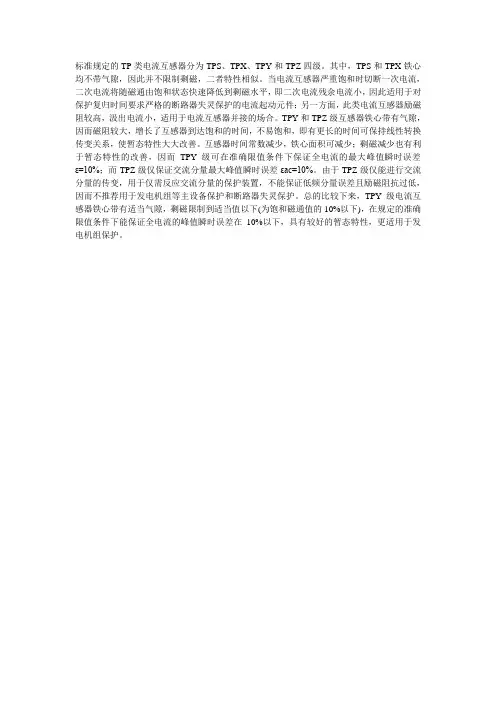

标准规定的TP类电流互感器分为TPS、TPX、TPY和TPZ四级。
其中，TPS和TPX铁心均不带气隙，因此并不限制剩磁，二者特性相似。
当电流互感器严重饱和时切断一次电流，二次电流将随磁通由饱和状态快速降低到剩磁水平，即二次电流残余电流小，因此适用于对保护复归时间要求严格的断路器失灵保护的电流起动元件；另一方面，此类电流互感器励磁阻较高，汲出电流小，适用于电流互感器并接的场合。
TPY和TPZ级互感器铁心带有气隙，因而磁阻较大，增长了互感器到达饱和的时间，不易饱和，即有更长的时间可保持线性转换传变关系，使暂态特性大大改善。
互感器时间常数减少，铁心面积可减少；剩磁减少也有利于暂态特性的改善，因而TPY级可在准确限值条件下保证全电流的最大峰值瞬时误差ε=10%；而TPZ级仅保证交流分量最大峰值瞬时误差εac=10%。
由于TPZ级仅能进行交流分量的传变，用于仅需反应交流分量的保护装置，不能保证低频分量误差且励磁阻抗过低，因而不推荐用于发电机组等主设备保护和断路器失灵保护。
总的比较下来，TPY级电流互感器铁心带有适当气隙，剩磁限制到适当值以下(为饱和磁通值的10%以下)，在规定的准确限值条件下能保证全电流的峰值瞬时误差在10%以下，具有较好的暂态特性，更适用于发电机组保护。
电流互感器准确级含义
电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。
准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。
对于保护用电流互感器的要求与测量用电流互感器有所不同。
保护用电流互感器主要工作在系统短路时，因此在额定一次电流范围内的准确度要求不如测量级高，为3～5级也可满足要求，但在可能出现的短路电流范围内，则要求电流互感器能够准确地将一次回路电流信息传送给保护装置，保证必要的准确度。
保护用电流互感器的误差主要是由铁芯饱和造成的。
保护用电流互感器按用途可分为稳态保护用(P)和暂态保护用(TP)两类。
稳态保护用电流互感器应用比较广泛，它是按稳态条件设计的，不考虑暂态饱和问题，可按通过互感器的最大稳态短路电流选用电流互感器。
由于在短路过程中电流关系复杂，故稳态保护用电流互感器的准确级常用在规定的一次短路电流下，其允许的最大复合误差百分数来标称，有5P和10P两种准确级，P表示保护用。
能够使保护用电流互感器复合误差不超过限值的最大一次电流称为额定准确限值一次电流。
在表示稳态保护用电流互感器的准确级时，一般将准确限值系数一并给出。
所谓准确限值系数是指额定准确限值一次电流与额定一次电流的比值。
例如5P20，表示该保护用电流互感器的准确级为5P，只要一次侧流过的最大电流不超过一次额定电流的20倍，其复合误差就不会超过5%。
一般情况下，对
于220kV及以下的电力系统的保护用电流互感器选用P级即可满足要求。
电流互感器准确级和负荷阻抗的关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电流互感器准确级和负荷阻抗的关系概述电流互感器在电力系统中起到了关键作用，用于测量和保护电流。
电流互感器的误差主要有以下几种：
1. 校验用电流互感器精度：0.1S级，误差0.1%，常用于校验计量级电流互感器的准确度。
2. 计量用电流互感器精度：0.2S 0.5级，误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级。
3. 测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。
4. 保护用电流互感器精度：10P10、10P20、5P10、5P20等，精度的含义：以10P10为例，即流过电流互感器的电流，是其额定电流的10倍以内的时候，电感器的误差在±10%以内。
5. 在一些特殊场合，还有精度更精的电流互感器，有0.005级、0.05级等，使用场合较少。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
