电流互感器的准确级一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。
带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围之内。
0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用的两类。
1、护用电流互感器的准确级常用的有5P和10P。由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。?

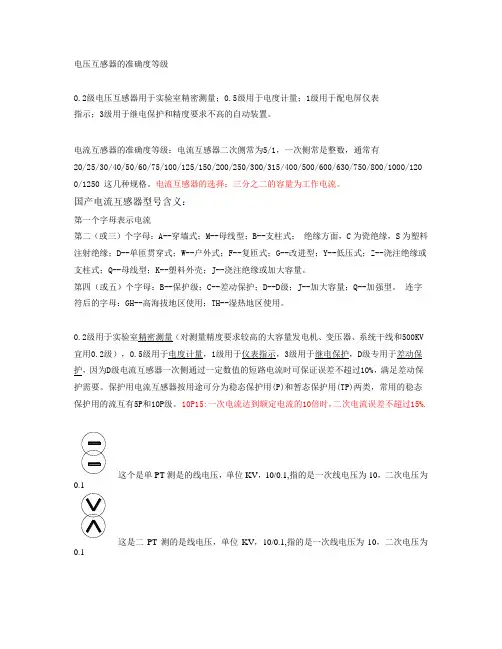

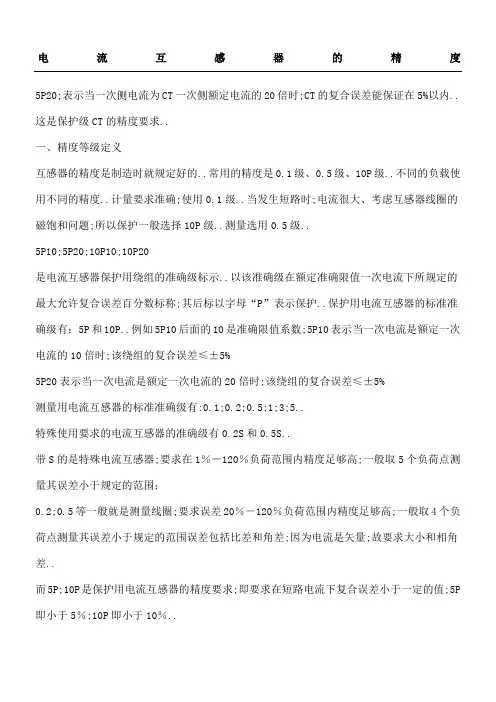

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。
2、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。
TPX：电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±5％，相位差不大于±30度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的5％，电流过零时相位差不大于3度。
TPY：电流互感器环形铁芯中带小气隙，气隙长度约为磁路平均长度的0.05%，由于气隙使铁芯不易饱和，有利于直流分量的快速衰减。在额定电流和负载下，其电流误差不大于±1％，相位差为1度，在短路全过程中，在电流互感器额定准确级范围内，其瞬间最大电流误差不超过额定二次对称短路电流峰值的7.5%，电流过零时相位差不大于4.5度。
TPZ：电流互感器环形铁芯中带较大气隙，气隙长度约为磁路平均长度的0.1%，由于气隙使铁芯不易饱和，特别适合快速重合闸。间隙大，剩磁可以忽略，铁芯磁化曲线线性度好，二次回路时间常数小，对交流分量的传变性能好，但是传变直流分量能力差。
500KV线路保护用的互感器一般选用TPY级暂态型互感器。
采用暂态型电流互感器的必要性？
（1）500KV电力系统的时间常数增大。22KV系统时间常数一般小于60MS，而500KV系统时间常数在80MS-200MS之间，系统时间常数增大，导致短路电流非周期分量的衰减时间加长，短路电流的暂态持续时间加长。
（2）系统容量增大，短路电流的幅值也增大。
（3）由于系统稳定的要求，500KV系统主保护动作时间一般在20MS左右，总的切除故障时间小于100MS，系统主保护是在故障的暂态过程中动作的。
由于电力系统短路，暂态电流流过电流互感器时，在互感器内产生一个暂态过程。如果不采取措施，电流互感器铁芯很快趋于饱和。特别是在装有重合闸的电路上，在第一次故障造成的暂态过程尚未衰减完毕的情况下，再叠加另一次短路的暂态过程，由于电流互感器剩磁的存在，有可能使铁芯更快的饱和。其结果是电流互感器传变电流信息准确性受到破坏，造成继电保护不正确动作。
