夹持杆直径 (0～0.2)mm
注：示值总误差是指正行程检定的结果。
2.将测量头旋紧。
1.将燕尾槽清理干净,把夹持杆安装在所需位置并旋紧。
四.使用方法及注意事项
量程0.002mm
分度值4μm
φ8mm
示值总误差
三、技术数据：
1.指针
5.主体3.夹持杆2.度盘 4.夹持杆螺母
图1
6.测量头
二、结构简图：如图1
3.将被测工件表面清理干净。
5.测量时如果由于工件的特殊形状,无法使测量头轴线与所测表面垂直,那么4.测量时,应尽可能使测量头轴线与所测表面垂直。
0.7660
将会使杠杆长度减小，指示读数增大。
此时测量结果可按下式修正。
(见示意图2、0.9397
0.8660
修正系数cosβ
0.9848
A—正确的测量结果α—杠杆表的读数值
使用杠杆表测量时修正系数见下表
β—测量轴线与被测工作面间夹角
β
20°10°30°图3)
A=αcosβ
0.6428
0.5000
50°40°60°。

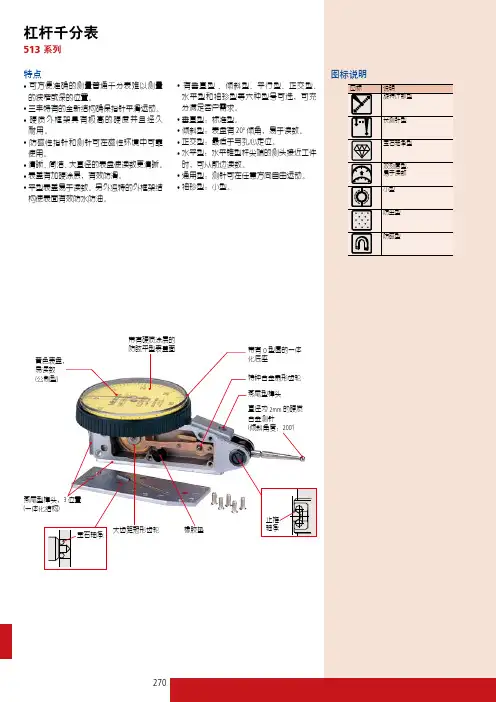

杠杆千分表量程规格
（原创实用版）
目录
1.杠杆千分表概述
2.杠杆千分表的量程规格
3.杠杆千分表的使用注意事项
正文
一、杠杆千分表概述
杠杆千分表是一种常见的测量工具，它主要用于测量物体的长度、厚度、高度等尺寸。
杠杆千分表具有测量精度高、操作简便等优点，因此在各种行业中都有广泛的应用。
二、杠杆千分表的量程规格
杠杆千分表的量程规格通常分为几个等级，常见的有 0-100mm、
0-200mm、0-300mm 等。
量程越大，杠杆千分表能够测量的物体尺寸范围
就越广。
在选购杠杆千分表时，需要根据实际测量需求选择合适的量程规格。
三、杠杆千分表的使用注意事项
1.在使用杠杆千分表进行测量之前，需要先检查量表的零点是否正确。
如果零点偏差较大，需要进行调整。
2.测量时，应确保杠杆千分表的测量头与被测物体的接触面平整、无砂砾等杂物，以免影响测量精度。
3.在进行测量时，操作者应保持手部稳定，避免因手抖导致测量误差。
4.杠杆千分表不使用时，应将其放置在干燥、通风的地方，避免阳光直射和潮湿环境。
5.定期对杠杆千分表进行校准，确保测量精度。

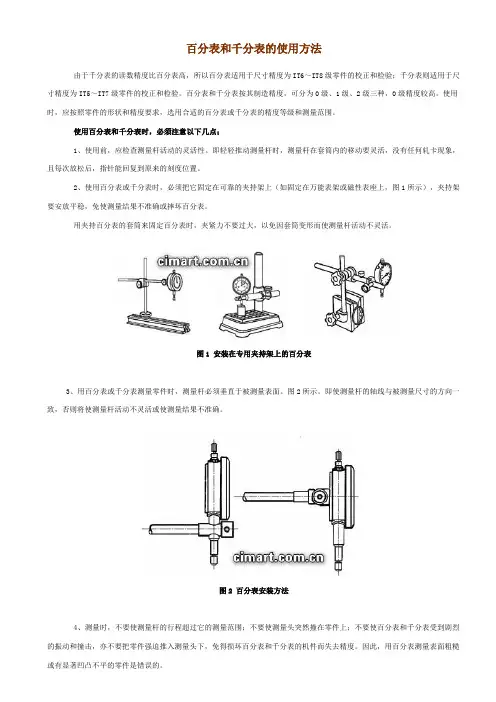

百分表和千分表的使用方法由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。
百分表和千分表按其制造精度，可分为0级、1级、2级三种，0级精度较高。
使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。
使用百分表和千分表时，必须注意以下几点；1、使用前，应检查测量杆活动的灵活性。
即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。
2、使用百分表或千分表时，必须把它固定在可靠的夹持架上（如固定在万能表架或磁性表座上，图1所示），夹持架要安放平稳，免使测量结果不准确或摔坏百分表。
用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。
图1 安装在专用夹持架上的百分表3、用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。
图2所示。
即使测量杆的轴线与被测量尺寸的方向一致，否则将使测量杆活动不灵活或使测量结果不准确。
图2 百分表安装方法4、测量时，不要使测量杆的行程超过它的测量范围；不要使测量头突然撞在零件上；不要使百分表和千分表受到剧烈的振动和撞击，亦不要把零件强迫推入测量头下，免得损坏百分表和千分表的机件而失去精度。
因此，用百分表测量表面粗糙或有显著凹凸不平的零件是错误的。
5、用百分表校正或测量零件时，如图3所示。
应当使测量杆有一定的初始测力。
即在测量头与零件表面接触时，测量杆应有0.3～1mm的压缩量（千分表可小一点，有0.1mm即可），使指针转过半圈左右，然后转动表圈，使表盘的零位刻线对准指针。
轻轻地拉动手提测量杆的圆头，拉起和放松几次，检查指针所指的零位有无改变。
当指针的零位稳定后，再开始测量或校正零件的工作。
如果是校正零件，此时开始改变零件的相对位置，读出指针的偏摆值，就是零件安装的偏差数值。
