多种螺纹画法及标注

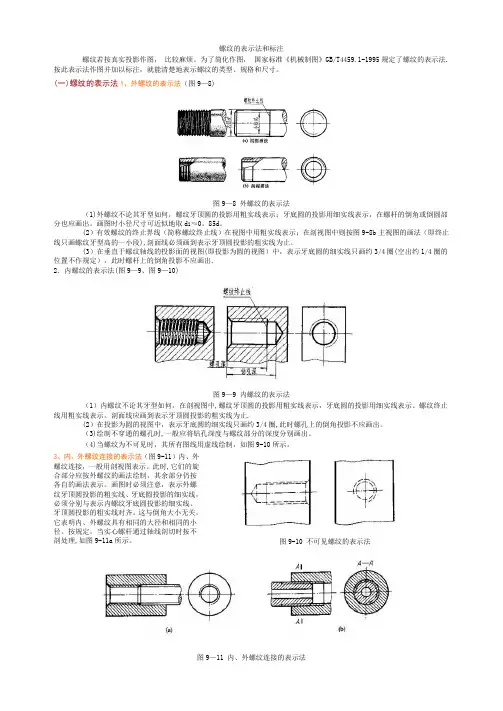

螺纹的表示法和标注

螺纹若按真实投影作图， 比较麻烦。为了简化作图， 国家标准《机械制图》GB/T4459.1-1995规定了螺纹的表示法.按此表示法作图并加以标注，就能清楚地表示螺纹的类型、规格和尺寸。

(一)螺纹的表示法1、外螺纹的表示法（图9—8)

图9—8 外螺纹的表示法

（1)外螺纹不论其牙型如何，螺纹牙顶圆的投影用粗实线表示；牙底圆的投影用细实线表示，在螺杆的倒角或倒圆部分也应画出。画图时小径尺寸可近似地取dl≈0。85d。

(2）有效螺纹的终止界线（简称螺纹终止线）在视图中用粗实线表示；在剖视图中则按图9-8b主视图的画法（即终止线只画螺纹牙型高的一小段),剖面线必须画到表示牙顶圆投影的粗实线为止。

(3）在垂直于螺纹轴线的投影面的视图(即投影为圆的视图）中，表示牙底圆的细实线只画约3/4圈(空出约1/4圈的位置不作规定），此时螺杆上的倒角投影不应画出.

2．内螺纹的表示法(图9—9、图9—10)

图9—9 内螺纹的表示法

（1）内螺纹不论其牙型如何，在剖视图中,螺纹牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示。螺纹终止线用粗实线表示。剖面线应画到表示牙顶圆投影的粗实线为止.

(2）在投影为圆的视图中，表示牙底圆的细实线只画约3/4圈,此时螺孔上的倒角投影不应画出。

（3)绘制不穿通的螺孔时,一般应将钻孔深度与螺纹部分的深度分别画出。

（4)当螺纹为不可见时，其所有图线用虚线绘制，如图9-10所示。

3、内、外螺纹连接的表示法（图9-11）内、外螺纹连接，一般用剖视图表示。此时,它们的旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示。画图时必须注意，表示外螺纹牙顶圆投影的粗实线、牙底圆投影的细实线，必须分别与表示内螺纹牙底圆投影的细实线、牙顶圆投影的粗实线对齐。这与倒角大小无关，它表明内、外螺纹具有相同的大径和相同的小径。按规定，当实心螺杆通过轴线剖切时按不剖处理,如图9-11a所示。

螺纹的规定画法

1.外螺纹

国标规定，螺纹的牙顶（大径）及螺纹的终止线用粗实线表示，牙底（小径）用细实线表示，在平行于螺杆轴线的投影面的视图中，螺杆的倒角或倒圆部分也应画出；在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圆，此时螺纹的倒角规定省略不画，如图12-5。

图12-5

2.内螺纹

图12-6是内螺纹的画法。剖开表示时[图13-6（a）]，牙底（大径）为细实线，牙顶（小径）及螺纹终止线为粗实线。不剖开表示时[图13-6（b）]，牙底、牙顶和螺纹终止线皆为虚线。在垂直于螺纹轴线的视图中，牙底仍然画成约为3/4圈的细实线，并规定螺纹的倒角也省略不画。

图12-6

绘制不穿通的螺孔时，一般应将钻孔的深度和螺纹部分的深度分别画出，如图12-7（a）。当需要表示螺纹收尾时，螺纹尾部的牙底用与轴线成30o的细实线表示，如图12-7（b）。图12-7（c)表示出螺纹孔中相贯线的画法。

图12-7

3.内、外螺纹连接的画法

如图12-8表示装配在一起的内、外螺纹连接的画法。国标规定，在剖视图中表示螺纹连接时，其旋合部分应按外螺纹的画法表示，非旋合部分仍按各自的画法表示。

图12-8 螺纹连接的画法

4.非标准螺纹的画法

画非标准牙型的螺纹时，应画出螺纹牙型，并标注出所需的尺寸及有关要求，如图12-9。

图12-9 螺纹的规定标注

各种螺纹的画法相同，为了便于区别，还必须在图形上进行标注。

(1) 普通螺纹的标注 标注内容为：

特征代号 公称直径×螺距 旋向 — 中径、顶径公差代号 — 旋合长度代号

其中：特征代号 M

单线粗牙螺纹只标公称直径，单线细牙螺纹标公称直径×螺距。

旋向：分为右旋、左旋，右旋不标注，左旋用LH表示。

螺纹中径、顶径公差带代号：由表示公差等级的数字和表示公差带位置的字母所组成，如：6H、6g(内螺纹用大写字母，外螺纹用小写字母)。如果中径与顶径公差带代号相同，则只注一个代号，如：7h；如果螺纹的中径公差带与顶径公差带代号不同，则分别标注，如：5g6g。

课题名称 螺纹的画法及标注

教学目的及要求

1掌握螺纹的形成及螺纹的结构要素

2掌握螺纹的规定画法及标注方法

教学重点 螺纹的规定画法和螺纹的标注方法

教学难点 内、外螺纹的旋合画法

教学方法 讲解法，采用在黑板上作图，挂图及多媒体。

这部分内容并不难理解，困难在于其内容枯燥，多属于需要记忆的规定；再加上图形简单，要求繁琐，因此，往往调动不起学生的学习兴趣，以致思想上不够重视。所以讲课时，应尽量采用实物对照图形的方法进行简要讲解，同时交给他们一些有用的记忆方法。

教学内容及过程

在各种机器设备中，经常会看到一些螺栓、螺母、螺钉等零件，起着联接的作用。这些零件的共同特点——都有螺纹。就是在日常生活中，螺纹也随处可见。螺纹的主要作用是连接零件或传递动力。

在机器或设备中，有些大量使用的机件，如螺栓、螺母、螺钉、键、销、轴承等，它们的结构和尺寸均已标准化，称为标准件。还有些机件，如齿轮、弹簧等，它们的部分参数已标准化，称为常用件。

螺纹是在圆柱或圆锥表面上，沿着螺旋线形成的具有相同剖面形状（如等边三角形、正方形、梯形、锯齿形……）的连续凸起（牙顶）和沟槽（牙底）。在圆柱外表面上形成的螺纹，称为外螺纹。在圆柱内表面上形成的螺纹，称为内螺纹。内外螺纹成对使用,可用于各种机械连接,传递运动和动力。 用于连接的螺纹称为连接螺纹；用于传递运动或动力的螺纹称为传动螺纹。

螺纹的加工方法

各种螺纹都是根据螺旋线原理加工而成，螺纹加工大部分采用机械化批量生产。小批量、单件产品，外螺纹可采用车床加工，如图所示。内螺纹可以在车床上加工，也可以先在工件上钻孔，再用丝锥攻制而成。

螺纹的结构要素

牙型

螺纹牙型是指螺纹轴向剖面的轮廓形状。常用的有三角形、梯形、锯齿形等。

直径

螺纹的直径有3个：大径(d、D）、小径(d1、D1）和中径(d2、D2)。

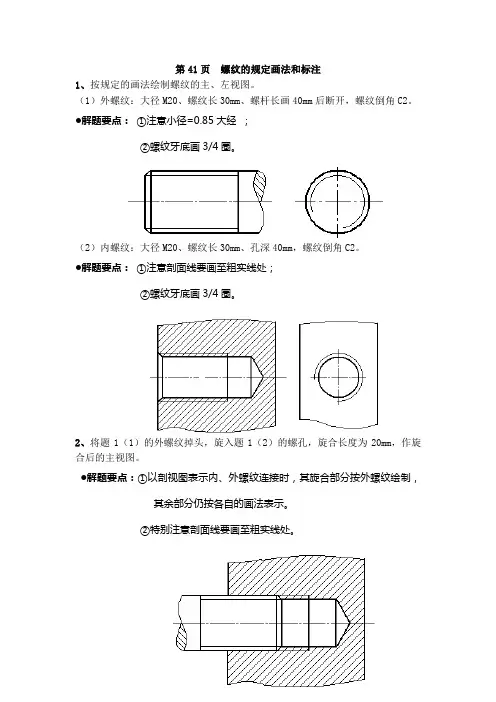

第41页 螺纹的规定画法和标注

1、按规定的画法绘制螺纹的主、左视图。

（1）外螺纹：大径M20、螺纹长30mm、螺杆长画40mm后断开，螺纹倒角C2。

●解题要点： ①注意小径=0.85大经 ；

②螺纹牙底画3/4圈。

（2）内螺纹：大径M20、螺纹长30mm、孔深40mm，螺纹倒角C2。

●解题要点： ①注意剖面线要画至粗实线处；

②螺纹牙底画3/4圈。

2、将题1（1）的外螺纹掉头，旋入题1（2）的螺孔，旋合长度为20mm，作旋合后的主视图。

●解题要点：①以剖视图表示内、外螺纹连接时，其旋合部分按外螺纹绘制，其余部分仍按各自的画法表示。

②特别注意剖面线要画至粗实线处。

3、分析下列错误画法，并将正确的图形画在下边的空白处。

4、根据下列给定的螺纹要素，标注螺纹的标记或代号：

（1）粗牙普通螺纹，公称直径24mm,螺距3mm,单线，右旋，螺纹公差带：

中径、小径均为6H，旋合长度属于短的一组。

（2）细牙普通螺纹，公称直径30mm,螺距2mm,单线，右旋，螺纹公差带：中径5g，小径为6g，旋合长度属于中等的一组。

●解题要点：标注细牙螺纹时，必须注出螺距。

（3）非螺纹密封的管螺纹，尺寸代号3/4，公差等级为A级，右旋。

(4)梯形螺纹，公称直径30mm，螺距6mm，双线，左旋，中径公差带为7e，中等旋合长度。

5、根据标注的螺纹代号，查表并说明螺纹的各要素：

（1）该螺纹为 梯形螺纹 ；

公称直径为 20mm ；

螺距为 4mm ；

线数为 2 ；

旋向为

左旋；

螺纹公差代号为 7H 。

（2）该螺纹为 非密封管螺纹 ；

尺寸代号为 1/2 ；

大径为 20.955mm ；

小径为 18.631mm ；

螺距为 1.814mm 。
