输电线路基础知识

输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地;而大电力负荷中心则多集中在工业区和大城市,因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题,需要用输电线路进行电能的输送。

因此,输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在3５kV及以上。

目前我国输电线路的电压等级主要有３5、6０、11０、154、2２0、3３0kV、5００ｋV、100０kV 交流和±5０0kV 、±800kV直流。

一般说，线路输送容量越大，输送距离越远,要求输电电压就越高。

配电线路担负分配电能任务的线路,称为配电线路。

我国配电线路的电压等级有380/220V、6kV、ｌ0kV。

架空线路主要指架空明线,架设在地面之上,架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等)的影响而引起故障,同时整个输电走廊占用土地面积较多,易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设,造价较高,发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比,提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗,提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

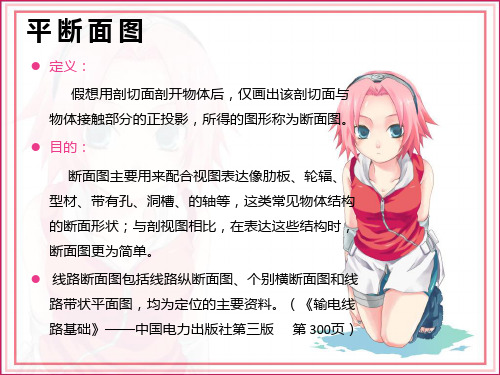

模块1 输电线路基础知识【模块描述】本模块主要介绍输电线路的基础知识。

通过概念描述和图例讲解，使学员能够认知导线、避雷线、绝缘子、金具、杆塔、基础、拉线、接地装置及附属设施等元件。

【正文】一、输电线路的构成输电的通路由电力线路、变配电设备构成。

输电线路从结构可分为架空线路和电缆线路两类。

构成架空输配电线路的主要部件有:导线、避雷线（简称避雷线）、金具、绝缘子、杆塔、拉线和基础、接地装置等，如图。

134671025891－横担；2－横梁；3－避雷线；4－绝缘子；5－砼杆；6－拉线；7－拉线盘；8－接地引下线；9－接地装置；10－底盘；11－导线；12-防振锤； 98接地装置俯视图1112二、各部件作用及分类(一)、导线导线是固定在杆塔上输送电流用的金属线，由于导线常年在大气中运行，经常承受拉力，并受风、冰、雨、雪和温度变化的影响，以及空气中所含化学杂质的侵蚀。

因此，导线的材料除了应有良好的导电率外，还须具有足够的机械强度和防腐性能。

目前在输电线路设计中，架空导线和避雷线通常用铝、铝合金、铜和钢材料做成，它们具有导电率高，耐热性能好，机械强度高，耐振、耐腐蚀性能强，重量轻等特点。

现在的输电线路多采用中心为机械强度高的钢线，周围是电导率较高的硬铝绞线的钢芯铝绞线，如图0-2所示。

钢芯铝绞线比铜线电导率略小，但是具有机械强度高、重量轻、价格便宜等特点，特别适用于高压输电线。

钢芯铝绞线由于其抗拉强度大，弧垂小，所以可以使档距放大。

钢芯铝绞线按其铝、钢截面比的不同，分为正常型（LGJ ）、加强型（LGJJ ）、轻型（LGJQ ）三种。

在高压输电线路中，采用正常型较多。

在超高压线路中采用轻型较多。

在机械强度高的地区，如大跨越、重冰区等，采用加强型的较多。

铝合金线比纯铝线有更高的机械强度，大致与钢芯铝绞线强度相当，但重量134675892接地装置俯视图781－避雷线；2－双分裂导线；3－塔头；4－绝缘子；5－塔身；6－塔腿；7－接地引下线；8－接地装置；9－基础；10－间隔棒；10比钢芯铝绞线轻，因而弧垂减小，档距可放大，可使杆塔基数减少或降低高度，但导电性能比铝线稍差。

电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。

输电线路有架空线路和电缆线路之分。

按电能性质分类有交流输电线路和直流输电线路。

按电压等级有输电线路和配电线路之分。

输电线电压等级一般在35kV及以上。

目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV、±800kV直流。

一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称为配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。

电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。

输电专业日常管理工作主要分为输电运行、输电检修、输电事故处理及抢修三类。

一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。

新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。

二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。

导线的作用是传递电能。

为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。

杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。

杆塔要稳定耸立于地面之上，必须借助基础。

为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。

在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。

2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。

它由导线、架空地线、绝缘子串、杆塔、接地装置等组成。

导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。

超高压输电则多采用分裂导线。

架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。

重要的输电线路通常用两根架空地线。

绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。

每串绝缘子个数由输电电压等级决定。

杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。

架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。

架空输电线路所经路径还要有足够的地面宽度和净空走廊。

下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。

杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。

铁塔：输电线路铁塔基础知识铁塔是高压输电线路中不可或缺的重要部分，它支撑着输电线路的导线和绝缘子，保证了输电线路的稳定运行。

本文将介绍铁塔的基础知识，包括铁塔的类型、结构、工艺以及使用注意事项。

铁塔的类型根据其结构形式和用途，铁塔可分为以下几种类型：1.直线塔：也称吊灯塔，其特点是形状简单、高度较高，用于支撑输电线路在平原或沙漠等地形平缓处使用。

2.角塔：也称转角塔或终端塔，用于输电线路方向变更处的支撑。

3.中间塔：位于输电线路的中间，用于分段支撑导线和绝缘子。

4.终端塔：用于接入电源或负载处，其结构和中间塔相似。

铁塔的结构铁塔主要由塔筒、平台、支架和地线组成。

1.塔筒：也称塔身，是铁塔的主体，主要用于支撑输电线路的导线和绝缘子。

2.平台：位于塔筒上部或中部，用于维修绝缘子。

3.支架：位于塔筒下部，主要用于支撑地线，保证电流安全通过地面。

4.地线：放置在支架上，与地面相连接，主要用于保护输电线路及其周围环境。

铁塔的工艺铁塔的制造工艺主要分为以下几个步骤：1.材料准备：根据设计要求，选用合适的材料进行加工。

2.焊接：采用电弧焊接或气体保护焊接技术将各种零部件进行连接，形成塔身。

3.热处理：对已焊接的塔身进行调质或正火处理，提高其耐腐蚀性和抗拉强度。

4.喷涂：对经过热处理的塔身进行喷涂，以防止腐蚀和氧化。

铁塔的制造工艺对塔的质量和稳定性有着至关重要的影响，一般来说，制造工艺越精细，铁塔的使用寿命就越长。

铁塔的注意事项1.铁塔的维护和检修要遵循相关规定，不得擅自操作。

2.铁塔在使用过程中应定期对其进行检查和维修，以保证其结构稳定性。

3.在选址和施工时，应考虑地形、地质等因素，确保铁塔的抗风稳定性和地震安全性。

4.根据铁塔的用途和要求，选用适当的材料进行制造和加工。

5.铁塔在使用过程中，应注意防止盗窃和损坏。

综上所述，铁塔是输电线路的核心组成部分，选择适当的铁塔类型和合理的施工方式，对于保障输电线路的安全稳定运行具有重要作用。

输电线路的基本知识线路一、送电线路的要紧设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。

要紧由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。

1．导线：其功能要紧是输送电能。

线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抗击空气中化学杂质腐蚀的能力。

线路导线目前常采纳钢芯铝绞线或钢芯铝合金绞线。

为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采纳每相两根或四根导线组成的分裂导线型式。

2．架空地线：要紧作用是防雷。

由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而能够减少雷电直截了当击于导线的机会。

当雷击杆塔时，雷电流能够通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。

架空地线常采纳镀锌钢绞线。

目前常采纳钢芯铝绞线，铝包钢绞线等良导体，能够降低不对称短路时的工频过电压，减少潜供电流。

兼有通信功能的采纳光缆复合架空地线。

3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。

送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。

〔1〕盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率专门高，需检测零值，爱护工作量大。

遇到雷击及污闪容易发生掉串事故，目前已逐步被剔除。

〔2〕盘形玻璃绝缘子：具有零值自爆，但自爆率专门低〔一样为万分之几〕。

爱护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。

遇到雷击及污闪可不能发生掉串事故。

在Ⅰ、Ⅱ级污区已普遍使用。

〔3〕棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少爱护等优点，在Ⅲ级及以上污区已普遍使用。

4．金具送电线路金具，按其要紧性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。

〔1〕线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。

第五章输电线路基本知识一、导线1．什么是输电线路？线路的特性？答：从发电厂或变电站升压，把电力输送到降压变电站的高压电力线路称为输电线路。

在架空电力线路中，导线之间及导线和大地之间以空气为介质形成一个电容，由此电容形成的电流，相当于带着电容负荷。

因为电容效应，空载长线路的末端电压会升高一般采取补充感性无功（投高压电抗器、低压电抗器，发电机进相运行吸收容性无功），而电力系统负荷一般都是感性负荷，所以重载线路的的末端电压会降低。

当感性和容性相互抵消时，线路的输送效率最高，此时的输电功率叫自然功率。

线路通过电流会发生热效应产生损耗，线路有一定的电阻，即使没有容性和感性无功，线路首段和末段还是会有电压差。

2．电力线路在电网中的作用是什么？它由哪些元件构成，常见故障？答：电力线路是电网中不可缺少的主要部分，它的用途除了可输送和分配电能外，还可能将几个电网连接起来组成电力系统。

输电线路可分为两大类，即架空线和电力电缆线路。

架空线路是将导线、避雷线架设在杆塔上，它是由导线、地线、杆塔、绝缘子、金具、基础等元件组成；电缆线路则是由电力电缆和电缆接头组成。

架空线路常见故障：导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相接地、两相短路、三相短路、缺相，90%以上是瞬间故障，容易巡线。

电缆线路特点：不占地上空间、供电可靠、电击可能性少、分布电容大、维护工作量少。

投资费用大、引出分支线路比较困难、故障测寻比较困难，电缆头制作工艺要求高，再次投入需进行实验。

3．架空送电线路主要组成部分有哪些？其作用是什么？答：架空送电线路主要由基础、杆塔、导线绝缘子、金具、防雷保护设备（包括架空避雷线、避雷器等）及接地装置组成。

（1）基础。

架空送电线路的基础主要分为电杆（混凝土电杆及钢杆等）基础、铁塔基础两种。

1）电杆基础。

电杆基础分为承受电杆本体下压的电杆本体基础（底盘）和起重稳定电杆作用的拉线基础（拉盘或重力式拉线基础）及卡盘等。

远距离输电知识要点归纳随着人们对能源需求的不断增加，电力输送的跨越距离也在不断扩大。

远距离输电技术的发展利于全球经济的发展和人类生活的提高。

本文将介绍远距离输电的基础知识以及其中的一些关键要点。

远距离输电的基础知识在远距离输电的过程中，需要碰到许多的问题，比如线路的绝缘和稳定性、输电损失等等。

下面将一一说明其基础知识。

输电损失输电损失指的是电能通过输电线路传输过程中损失的电量，一般分为两种损失：•电阻损失：电线总电阻损失能将输电功率转化为热能，从而消耗大量的电能。

•感性损失：由于电线的电容性质会引起电能的漏电流，从而造成能量的损失。

绝缘远距离输电过程中，电线需要经过长时间的电能传输，因此绝缘也是一个非常重要的问题。

其中，常用的绝缘材料常见如下：•橡胶•石蜡•油•硅橡胶稳定性问题远距离输电线路的稳定性问题，也是个需要注意的问题。

长距离的电力输送，会遇到导线呈现抛物线的情况，这会带来强大的向外力，对导线的力学要求非常高。

现代远距离输电技术随着技术的不断进步，人们也在探索更先进的远距离输电技术。

下面将介绍其中的一些关键点。

海底电缆输电海底电缆输电技术已经被广泛应用于世界各地的电力运输中。

与传统方式比较，其优点如下：•传输距离可以超过2000公里•电力损失很低•对环境影响几乎为零华丽转变华丽转变技术利用了高强度的磁场，将电能通过空气传输，以实现远距离输电。

这项技术具有以下优点：•集中控制•传输距离可以超过1000公里•低损失率远距离输电已经成为了现代化社会快速发展的一项重要技术。

本文介绍了其中的一些基础知识和现代技术，可以帮助读者更好地掌握、了解远距离输电技术，并加深对它的认识。

gil输电线路基本知识英文回答：Basic Concepts of GIL Power Transmission Lines.Gas-insulated lines (GILs) are a type of electrical transmission line that uses sulfur hexafluoride (SF6) gas as an insulating medium instead of air. This technology offers several advantages over traditional air-insulated lines (AILs), including:Increased power density: SF6 gas has a much higher dielectric strength than air, allowing for a more compact design. This can be advantageous in areas where space is limited.Lower losses: SF6 gas has lower electrical losses than air, resulting in improved efficiency.Reduced maintenance: GILs are typically maintenance-free, as the SF6 gas is sealed within the enclosure. This can save significant time and effort.Increased reliability: GILs are less susceptible to environmental factors, such as lightning, pollution, and corrosion. This can lead to improved reliability and reduced downtime.GILs are typically constructed using aluminum or stainless steel enclosures, which are filled with SF6 gas. The enclosures are designed to withstand high pressure and are equipped with pressure relief devices to prevent over-pressurization.GILs are used in a variety of applications, including:Substations.Underground installations.Tunnels.Offshore platforms.Industrial facilities.The design of GILs varies depending on the specific application. For example, GILs used in underground installations may have a different enclosure design than those used in overhead installations.中文回答：GIL输电线路基础知识。

输电线路基础知识输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油与其他能源的产地；而大电力负荷中心则多集中在工业区与大城市，因而发电厂与负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。

因此，输电线路是电力系统的重要构成部分，它担负着输送与分配电能的任务。

输电线路有架空线路与电缆线路之分。

按电能性质分类有交流输电线路与直流输电线路。

按电压等级有输电线路与配电线路之分。

输电线电压等级通常在35kV及以上。

目前我国输电线路的电压等级要紧有35、60、110、154、220、330kV、500kV、1000kV交流与±500kV 、±800kV直流。

通常说，线路输送容量越大，输送距离越远，要求输电电压就越高。

配电线路担负分配电能任务的线路，称之配电线路。

我国配电线路的电压等级有380/220V、6kV、l0kV。

架空线路要紧指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象与环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。

输电电缆则不受气象与环境的影响，要紧通过电缆隧道或者电缆沟架设，造价较高，发现故障及检修保护等不方便。

电缆线路可分为架空电缆线路与地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查与处理较困难，工程造价也较高，故远距离输电线路多使用架空输电线路。

输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,能够增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。

超高压输电是实现大容量或者远距离输电的要紧手段，也是目前输电技术进展的要紧方向。

输变电基础知识
输变电是指将电能从发电厂输送到用户的过程，其中包括输电和变电两个环节。

下面介绍一些输变电基础知识：
1. 输电线路：输电线路是将电能从发电站或变电站通过电缆或
电线传输到消费者的设施，主要包括高压输电线路和中低压配电线路。

2. 变电站：变电站是将高压电能转变为低压电能并进行分配的
设施，主要包括主变压器、开关设备、电容器等。

3. 高压电缆：高压电缆主要用于地下输电，适用于城市等需要
美观环保的场合，其输电能力比架空线路略低。

4. 架空线路：架空线路主要用于远距离输电，其输电能力较高，但受到自然灾害和建筑物影响较大。

5. 输电损耗：输电过程中，电能会因为电阻产生一定的损耗，
损耗大小与线路长度、线路材料、电流大小等因素有关。

6. 电网调度：电网调度是指根据电力需求和电源状况，对电力
系统进行调度控制，确保电网稳定运行，避免电力供应中断。

以上是部分输变电基础知识介绍，希望对大家有所帮助。
