汽车库自动喷水及泡沫联用灭火系统设计

高、中、低倍数泡沫灭火系统分类应用探讨2-24消防泡沫灭火系统按发泡倍数分类为：低倍数泡沫灭火系统，发泡倍数低于20倍；中倍数泡沫灭火系统，发泡倍数20~200倍；高倍数泡沫灭火系统，发泡倍数200~1000倍。

一、低倍数泡沫灭火系统：低倍数泡沫灭火系统按使用方式的不同分类为：低倍数泡沫灭火系统、泡沫喷淋灭火系统。

低倍数泡沫灭火系统适用于加工、储存、装卸、使用甲（液化烃除外）、乙、丙液体的场所。

如：油田、炼油厂、化工厂、码头、地下车库、飞机库、机场、燃油锅炉房等场所。

1.低倍数泡沫灭火系统低倍数泡沫灭火系统主要由消防水泵、压力式泡沫比例混合装置、瑞港消防、泡沫产生器、雨淋阀、及其它阀门和管件等组成。

当一定压力的消防水经泡沫比例混合装置与泡沫灭火剂混合后，形成一定比例的泡沫混合液，经泡沫产生器生成空气泡沫，由泡沫喷口沿罐壁淌下，覆盖燃烧液体表面，从而窒息灭火。

2.泡沫喷淋灭火系统（泡沫-水喷淋自动灭火系统）在自动喷水灭火系统中配置可供给泡沫混合液的泡沫比例混合装置，组成既可喷水又可喷泡沫的固定灭火系统。

它可以是开式系统，也可以是闭式系统。

广州瑞港消防设备有限公司生产的这种系统在深圳用得比较早，当有火灾发生时，安装于保护区的火灾探测器有信号传至控制柜，闭式喷头的玻璃球破裂喷水，此时，手动或自动开启雨淋阀、消防泵、管路阀门，系统工作。

压力消防水经瑞港泡沫比例混合装置与泡沫液混合，形成一定比例的泡沫混合液，经喷头喷洒空气泡沫达到灭火效果。

泡沫喷淋灭火系统主要由消防水泵、泡沫比例混合装置、喷头、水流指示器、湿式报警阀、雨淋阀及其它阀门、管道等组成。

注：1.根据使用方式可分为：开式泡沫喷淋灭火系统和闭式泡沫喷淋灭火系统。

2.该系统喷头既可用泡沫喷头，也可用洒水喷头。

3.当选用洒水喷头时，必须使用水成膜泡沫液或成膜氟蛋白泡沫液。

4.泡沫-水喷淋联用系统也称ZP系统，ZP32即混合液流量为32L/s的自动泡沫喷淋系统。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改汽车库、修车库的防火设计要求(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process汽车库、修车库的防火设计要求(标准版)汽车库、修车库的防火设计中，应结合车库的实际情况，积极采用先进的防火与灭火技术。

汽车库、修车库建筑的防火设计要求，除执行《汽车库、修车库、停车场设计防火规范》CB50067外，尚应符合国家现行的《建筑设计防火规范》GB50016、《乙炔站设计规范》GB50031、《人民防空工程设计防火规范》GB50098等规范有关设计标准和规范的要求。

本节将从以下五个方面对汽车库、修车库的防火设计进行介绍。

一、总平面布局(一)一般规定汽车库与其他建筑应保持一定的防火间距，应根据城市规划要求，合理确定汽车库、修车库、停车场的位置、防火间距、消防车道和消防水源等，并在总平面布局上应符合以下要求：汽车库、修车库、停车场不应布置在易燃、可燃液体或可燃气体的生产装置区和贮存区内。

汽车库不应与甲、乙类厂房、仓库贴邻或组合建造。

Ⅰ类修车库应单独建造；Ⅱ、Ⅲ、Ⅳ类修车库可设置在一、二级耐火等级建筑的首层或与其贴邻，但不得与甲、乙类厂房、仓库、明火作业的车间或托儿所、幼儿园、中小学校的教学楼、老年人建筑、病房楼及人员密集场所组合建造或贴邻。

地下、半地下汽车库内不应设置修理车位、喷漆间、充电间、乙炔间和甲、乙类物品库房。

汽车库和修车库内不应设置汽油罐、加油机、液化石油气或液化天然气储罐、加气机。

燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等，不应设置在汽车库、修车库内。

项目类别：攻关应用——项目编号：C-1-003《自动喷水灭火系统设计规范》GB 50084-2017新旧版本对比及常见问题解析目录1前言 (2)2新旧版本对照--新增条文 (3)3新旧版本对照--删除条文 (3)4新旧版本对照--修改补充条文 (4)5常见问题 (5)5.1.1 部分民用建筑未按规范要求设自动喷水灭火系统 (5)5.1.2 干式或预作用系统的配水管未设置快速排气阀和电动阀 (5)5.1.3 最不利点喷头工作压力偏小 (5)5.1.4 高大空间场所设计参数、系统水量、喷头间距有误 (6)5.1.5 喷头选用的流量系数有误 (6)5.1.6 隐蔽式洒水喷头使用场所有误 (6)5.1.7 自动喷水灭火系统的试压值未说明或试压值有误 (7)5.1.8 喷淋系统控制阀未采用信号阀或设锁定阀位的锁具 (7)5.1.9 水流指示器设置位置不当 (8)5.1.10 喷淋系统末端试水装置未设在最不利点处 (8)5.1.11 末端试水装置及报警阀、减压阀处排水管道管径偏小 (9)5.1.12 未对末端试水装置的标识、安装高度及保护措施提出设计要求 (9)5.1.13 自动喷水灭火系统的喷头间距不满足规范要求 (10)5.1.14 通透性吊顶场所喷头设置不当 (10)5.1.15 配水干管不宜接喷头 (11)5.1.16 自动喷水灭火系统的管材不满足规范要求 (11)5.1.17 配水管道的管径未经计算、入口压力过大 (11)5.1.18 干式、预作用自动喷水灭火系统的充水时间过长 (12)5.1.19 水泵扬程计算有误 (12)5.1.20 设置减压孔板未说明孔径或孔径过小 (13)5.1.21 减压阀的设置不满足规范要求 (13)5.1.22 向2个及以上报警阀组供水的管道未布置成环状 (13)5.1.23 喷淋系统消防水箱出水管管径偏小、漏设止回阀 (14)5.1.24 汽车库、修车库内喷头布置位置有误 (14)1前言《自动喷水灭火系统设计规范》 GB50084-2017已于2018年1月1日开始实施，在新版规范中对原有条文内容进行了修改，并补充了许多新增条文，本课题从给排水专业设计审查人员的角度出发，整理了《自动喷水灭火系统设计规范》GB50084-2017与旧版本《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）中不同之处，修改之处。

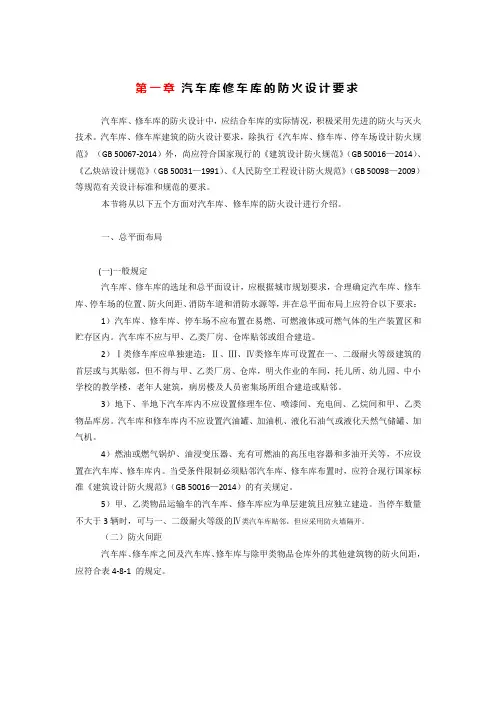

第一章汽车库修车库的防火设计要求汽车库、修车库的防火设计中，应结合车库的实际情况，积极采用先进的防火与灭火技术。

汽车库、修车库建筑的防火设计要求，除执行《汽车库、修车库、停车场设计防火规范》（GB 50067-2014）外，尚应符合国家现行的《建筑设计防火规范》（GB 50016—2014）、《乙炔站设计规范》（GB 50031—1991）、《人民防空工程设计防火规范》（GB 50098—2009）等规范有关设计标准和规范的要求。

本节将从以下五个方面对汽车库、修车库的防火设计进行介绍。

一、总平面布局(一)一般规定汽车库、修车库的选址和总平面设计，应根据城市规划要求，合理确定汽车库、修车库、停车场的位置、防火间距、消防车道和消防水源等，并在总平面布局上应符合以下要求：1）汽车库、修车库、停车场不应布置在易燃、可燃液体或可燃气体的生产装置区和贮存区内。

汽车库不应与甲、乙类厂房、仓库贴邻或组合建造。

2）Ⅰ类修车库应单独建造；Ⅱ、Ⅲ、Ⅳ类修车库可设置在一、二级耐火等级建筑的首层或与其贴邻，但不得与甲、乙类厂房、仓库，明火作业的车间，托儿所、幼儿园、中小学校的教学楼，老年人建筑，病房楼及人员密集场所组合建造或贴邻。

3）地下、半地下汽车库内不应设置修理车位、喷漆间、充电间、乙烷间和甲、乙类物品库房。

汽车库和修车库内不应设置汽油罐、加油机、液化石油气或液化天然气储罐、加气机。

4）燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等，不应设置在汽车库、修车库内。

当受条件限制必须贴邻汽车库、修车库布置时，应符合现行国家标准《建筑设计防火规范》（GB 50016—2014）的有关规定。

5）甲、乙类物品运输车的汽车库、修车库应为单层建筑且应独立建造。

当停车数量不大于3辆时，可与一、二级耐火等级的Ⅳ类汽车库贴邻，但应采用防火墙隔开。

（二）防火间距汽车库、修车库之间及汽车库、修车库与除甲类物品仓库外的其他建筑物的防火间距，应符合表4-8-1 的规定。

闭式泡沫----水喷淋灭火系统Closed foam water spray fire extinguishing system1. 闭式泡沫--水喷淋灭火系统是属于自动喷水--泡沫联用灭火系统中的一种类型。

它是在原有的湿式自动水喷淋灭火系统基础上增加了泡沫液供给装置，既可以喷水，又可以喷泡沫。

由于泡沫与火焰相遇时能够产生封闭效应、冷却效应、蒸汽效应等几种灭火效应的综合作用，故具有良好的灭火效能。

该灭火系统采用水成膜泡沫灭火剂或成膜氟蛋白泡沫灭火剂。

这种泡沫灭火剂在易燃液体的表面形成一种水成膜作为屏障而隔绝空气和氧气，并有能力抑制易燃液体的表面蒸发气体，因而提高了灭火效果，可以防止火灾复燃。

水喷淋系统因为增加了泡沫灭火剂，其灭火效果更好，节省了灭火用水，应用在缺水地区更有意义。

闭式泡沫--水喷淋灭火系统是更高级的自动水喷淋灭火系统，可以完全代替普通的自动水喷淋灭火系统，其灭火效果更好。

The closed foam water spray fire extinguishing system is one of the types of automatic water spray fire extinguishing system. On the basis of the original wet automatic water sprinkler system, it has added a foam liquid supply device, which can both spray and spray foam. Because of the comprehensive effects of several extinguishing effects such as blocking effect, cooling effect and steam effect when foam meets flame, it has good fire extinguishing efficiency. The fire extinguishing system adopts AFFF or fffp foam extinguishing agent. This kind of foam extinguishing agent in the surface of flammable liquids to form a water film as a barrier and cut off the air and oxygen gas, surface evaporation and suppress the flammable liquid capacity, thereby enhancing the fire extinguishing effect, can prevent the resurgence of. Because of the increase of foam extinguishing agent, the water spray system has better fire extinguishing effect and save the water for fire extinguishing. It is more meaningful in the area of water shortage. The closed foam water spray fire extinguishing system is a more advanced automatic water spray fire extinguishing system, which can completely replace the ordinary automatic water spray fire extinguishing system, and its fire extinguishing effect is better.2. 闭式泡沫----水喷淋灭火系统广泛用于地下汽车库以及存在较多可燃液体的场所。

前言Code of design for foam extinguishing systemsGB50151-2010中华人民共和国住房和城乡建设部公告第737 号关于发布国家标准《泡沫灭火系统设计规范》的公告现批准《泡沫灭火系统设计规范》为国家标准，编号为GB50151-2010，自2011年6月1日起实施。

其中，第3.1.1、3.2.1、3.2.2（2）、3.2.3、3.2.5、3.2.6、3.3.2（1、2、3、4）、3.7.1、3.7.6、3.7.7、4.1.2、4.1.3、4.1.4、4.1.10、4.2.1、4.2.2（1、2）、4.2.6（1、2）、4.3.2、4.4.2（1、2、3、5）、6.1.2（1、2、3）、6.2.2（1、2、3）、6.2.3、6.2.5、6.2.7、6.3.3、6.3.4、7.1.3、7.2.1、7.2.2、7.3.5、7.3.6、8.1.5、8.1.6、8.2.3、9.1.1、9.1.3条（款）为强制性条文，必须严格执行。

原《低倍数泡沫灭火系统设计规范》GB50151-92（2000年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196-93（2002年版）同时废止。

本规范由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部二0一0年八月八日本规范是根据原建设部《关于印发<2006 年工程建设标准规范制订、修订计划（第一批）>的通知》（建标[2006]77 号）和《关于同意调整国家标准< 低倍数泡沫灭火系统设计规范>修订计划的复函》（建标标函[2006]50 号）的要求，由公安部天津消防研究所会同有关单位，在《低倍数泡沫灭火系统设计规范》GB50151-92 （2000 年版）和《高倍数、中倍数泡沫灭火系统设计规范》GB50196- 93 （2002 年版）的基础上，通过合并，并进行修订而成。

本规范在编制过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，以科学严谨的态度，与有关单位合作先后开展了泡沫喷雾系统灭油浸变压器火灾、公路隧道泡沫消火栓箱灭轿车火、凝析轻烃低倍数泡沫灭火、环氧丙烷储罐抗溶泡沫灭火等大型试验研究；深入相关单位调研，总结国内外近年来的科研成果、工程设计、火灾扑救案例等实践经验；借鉴国内外有关标准、规范的新成果，开展了必要的专题研究和技术研讨；广泛征求了国内有关设计、研究、制造、消防监督、高等院校等部门和单位的意见，最后经审查定稿。

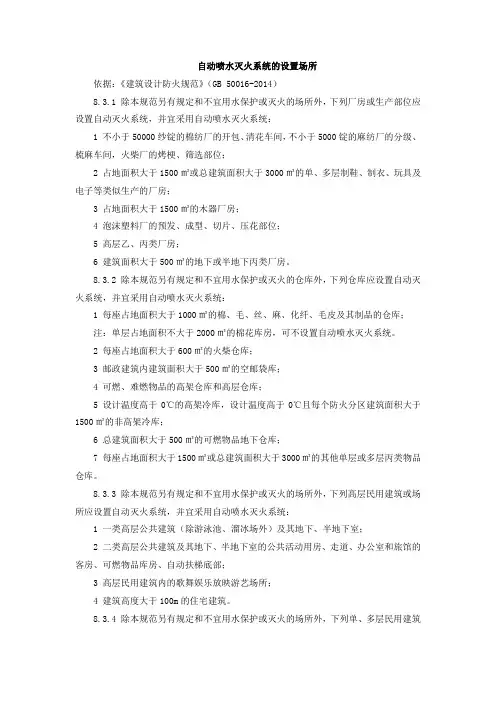

自动喷水灭火系统的设置场所依据：《建筑设计防火规范》（GB 50016-2014）8.3.1 除本规范另有规定和不宜用水保护或灭火的场所外，下列厂房或生产部位应设置自动灭火系统，并宜采用自动喷水灭火系统：1 不小于50000纱锭的棉纺厂的开包、清花车间，不小于5000锭的麻纺厂的分级、梳麻车间，火柴厂的烤梗、筛选部位；2 占地面积大于1500㎡或总建筑面积大于3000㎡的单、多层制鞋、制衣、玩具及电子等类似生产的厂房；3 占地面积大于1500㎡的木器厂房；4 泡沫塑料厂的预发、成型、切片、压花部位；5 高层乙、丙类厂房；6 建筑面积大于500㎡的地下或半地下丙类厂房。

8.3.2 除本规范另有规定和不宜用水保护或灭火的仓库外，下列仓库应设置自动灭火系统，并宜采用自动喷水灭火系统：1 每座占地面积大于1000㎡的棉、毛、丝、麻、化纤、毛皮及其制品的仓库；注：单层占地面积不大于2000㎡的棉花库房，可不设置自动喷水灭火系统。

2 每座占地面积大于600㎡的火柴仓库；3 邮政建筑内建筑面积大于500㎡的空邮袋库；4 可燃、难燃物品的高架仓库和高层仓库；5 设计温度高于0℃的高架冷库，设计温度高于0℃且每个防火分区建筑面积大于1500㎡的非高架冷库；6 总建筑面积大于500㎡的可燃物品地下仓库；7 每座占地面积大于1500㎡或总建筑面积大于3000㎡的其他单层或多层丙类物品仓库。

8.3.3 除本规范另有规定和不宜用水保护或灭火的场所外，下列高层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：1 一类高层公共建筑（除游泳池、溜冰场外）及其地下、半地下室；2 二类高层公共建筑及其地下、半地下室的公共活动用房、走道、办公室和旅馆的客房、可燃物品库房、自动扶梯底部；3 高层民用建筑内的歌舞娱乐放映游艺场所；4 建筑高度大于100m的住宅建筑。

8.3.4 除本规范另有规定和不宜用水保护或灭火的场所外，下列单、多层民用建筑或场所应设置自动灭火系统，并宜采用自动喷水灭火系统：1 特等、甲等剧场，超过1500个座位的其他等级的剧场，超过2000个座位的会堂或礼堂，超过3000个座位的体育馆，超过5000人的体育场的室内人员休息室与器材间等；2 任一层建筑面积大于1500㎡或总建筑面积大于3000㎡的展览、商店、餐饮和旅馆建筑以及医院中同样建筑规模的病房楼、门诊楼和手术部；3 设置送回风道（管）的集中空气调节系统且总建筑面积大于3000㎡的办公建筑等；4 藏书量超过50万册的图书馆；5 大、中型幼儿园，总建筑面积大于500㎡的老年人建筑；6 总建筑面积大于500㎡的地下或半地下商店；7 设置在地下或半地下或地上四层及以上楼层的歌舞娱乐放映游艺场所（除游泳场所外），设置在首层、二层和三层且任一层建筑面积大于300㎡的地上歌舞娱乐放映游艺场所（除游泳场所外）。

闭式泡沫 - 水喷淋系统流量参数的确定摘要：在新规范实行条件下，通过某项目的工程设计对闭式泡沫-水喷淋系统管网流量的设计方法进行阐述，确定了在最有利水力条件下的流量参数，这样的参数更加符合工程实际和降低项目成本关键词：新规范、流量、最有利水力条件引言根据《汽车库、修车库、停车场设计防火规范》第7.3.1条的规定Ⅰ类汽车库、修车库等宜设置泡沫—水喷淋系统。

泡沫—水喷淋系统的设计应按现行国家标准《泡沫灭火系统设计规范》的有关规定执行，新发布的《自动喷水灭火系统设计规范》中已经删除了原先关于泡沫-水喷淋系统的相关设计要求。

闭式泡沫-水喷淋系统在地下车库中应用已经有十几年的时间，也有很多的研究者对该系统的流量的计算进行研究得出的范围从50.4L/S-119.4L/S。

苟红英，刘拓对地下汽车库喷头的布置，流量的选定等方面进行分析比较，得出泡沫－水喷淋的设计流量为50.4L/S[1]；张怡，王家良对泡沫－水喷淋管网的布置以及管径的设计进行了研究，提出该系统最合理的流量为90L/S[2]；陈炜对泡沫比例混合器的设置进行研究认为合理的流量为119.4L/S[3]；本文结合新发布的《自动喷水灭火系统设计规范》以及《泡沫灭火系统设计规范》的相关设计条文，以某一个地下车库工程为例研究新规范下泡沫—水喷淋系统流量的设计方法，确定了在最有利水力条件下的最小流量参数。

设计参数系统作用面积按照465m2选取，K取80泡沫混合液的混合比取6%；泡沫混合液连续供给时间为10min闭式泡沫—水喷淋系统的泡沫混合液供给强度不小于6.5L/min.m2设计计算根据《泡沫灭火系统设计规范》第9.1.4条的规定闭式喷头的泡沫-水喷淋系统的泡沫混合液与水的设计流量按照下式计算式中，Q-泡沫-水喷淋系统的设计流量（L/S）；q-最有利水力条件处作用面积内各喷头节点的流量（L/min）；in-最有利水力条件处作用面积内喷头数；通过规定可以看出所谓最有利水力条件是指系统管道压力损失最小，喷头的工作压力最大，亦即喷头流量最大的情况。

项目类别：攻关应用——项目编号：C-1-003《自动喷水灭火系统设计规范》GB 50084-2017新旧版本对比及常见问题解析目录1前言 (2)2新旧版本对照--新增条文 (3)3新旧版本对照--删除条文 (3)4新旧版本对照--修改补充条文 (4)5常见问题 (5)5.1.1 部分民用建筑未按规范要求设自动喷水灭火系统 (5)5.1.2 干式或预作用系统的配水管未设置快速排气阀和电动阀 (5)5.1.3 最不利点喷头工作压力偏小 (5)5.1.4 高大空间场所设计参数、系统水量、喷头间距有误 (6)5.1.5 喷头选用的流量系数有误 (6)5.1.6 隐蔽式洒水喷头使用场所有误 (6)5.1.7 自动喷水灭火系统的试压值未说明或试压值有误 (7)5.1.8 喷淋系统控制阀未采用信号阀或设锁定阀位的锁具 (7)5.1.9 水流指示器设置位置不当 (8)5.1.10 喷淋系统末端试水装置未设在最不利点处 (8)5.1.11 末端试水装置及报警阀、减压阀处排水管道管径偏小 (9)5.1.12 未对末端试水装置的标识、安装高度及保护措施提出设计要求 (9)5.1.13 自动喷水灭火系统的喷头间距不满足规范要求 (10)5.1.14 通透性吊顶场所喷头设置不当 (10)5.1.15 配水干管不宜接喷头 (11)5.1.16 自动喷水灭火系统的管材不满足规范要求 (11)5.1.17 配水管道的管径未经计算、入口压力过大 (11)5.1.18 干式、预作用自动喷水灭火系统的充水时间过长 (12)5.1.19 水泵扬程计算有误 (12)5.1.20 设置减压孔板未说明孔径或孔径过小 (13)5.1.21 减压阀的设置不满足规范要求 (13)5.1.22 向2个及以上报警阀组供水的管道未布置成环状 (13)5.1.23 喷淋系统消防水箱出水管管径偏小、漏设止回阀 (14)5.1.24 汽车库、修车库内喷头布置位置有误 (14)1前言《自动喷水灭火系统设计规范》 GB50084-2017已于2018年1月1日开始实施，在新版规范中对原有条文内容进行了修改，并补充了许多新增条文，本课题从给排水专业设计审查人员的角度出发，整理了《自动喷水灭火系统设计规范》GB50084-2017与旧版本《自动喷水灭火系统设计规范》GB 50084-2001（2005年版）中不同之处，修改之处。

目录一、概述 (2)二、设计依据 (2)三、型号编制方法 (3)四、灭火机理 (3)五、装置主要性能参数 (3)七、装置工作流程 (4)八、安装 (5)九、水压试验及冲洗 (6)十、调试 (6)十一、保养和维护 (7)十二、泡沫灭火剂灌装方法 (7)图1 PWZ泡沫喷雾灭火装置图 (8)表1 PWZ泡沫喷雾灭火装置试验记录表 (9)一、概述PWZ泡沫喷雾灭火装置由储液罐（含合成泡沫灭火剂）、氮气瓶组（含容器阀）、减压阀、单向阀、安全阀、分区阀、水雾喷头、压力表、集流管、连接管件，以及火灾探测器、火灾报警控制器等部件组成。

是一套能够独立完成火灾探测报警与控制、自动或紧急手动启动泡沫喷雾灭火的系统装置，也可以和其他火灾报警控制系统联动控制。

其装置系统图如图1，火灾探测器探测到火灾后，火灾报警控制器启动瓶头阀，释放氮气瓶组内的压缩氮气对储液罐的合成泡沫灭火剂加压，灭火剂经阀门控制由管道输送到保护区域，通过水雾喷头雾化发泡进行灭火。

装置具有自动、手动和机械应急启动三种启动方式，启动稳定、可靠；系统安装、操作、维护简单。

合成泡沫灭火剂是一种高效泡沫灭火剂，其特点是在油类表面上形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封闭性能好，贮存期长，可以在各种低倍数泡沫产生设备中发泡，可用于灭A、B、C类火灾,特别是用于扑救电气和热油流淌火灾。

该装置吸收了大量消防设备的现场实际应用技术和经验，具有高可靠性和安全性，在运行期间不会对周围的设施构成任何安全隐患。

与水喷雾系统相比，该装置不需要水泵、雨林阀组等设备，也无须建造水池、泵房等，使得整个装置更加紧凑，安装、维护更简单，运行操作更简单可靠，工程造价更节省，是一种“高效、安全、经济、环保”的灭火装置。

我公司生产的PWZ泡沫喷雾灭火装置符合GA834-2009标准的要求，并通过国家固定灭火系统和耐火构件质量监督检验中心型式检验。

第一章汽车库修车库的防火设计要求汽车库、修车库的防火设计中，应结合车库的实际情况，积极采用先进的防火与灭火技术。

汽车库、修车库建筑的防火设计要求，除执行《汽车库、修车库、停车场设计防火规范》（GB 50067-2014）外，尚应符合国家现行的《建筑设计防火规范》（GB 50016—2014）、《乙炔站设计规范》（GB 50031—1991）、《人民防空工程设计防火规范》（GB 50098—2009）等规范有关设计标准和规范的要求。

本节将从以下五个方面对汽车库、修车库的防火设计进行介绍。

一、总平面布局(一)一般规定汽车库、修车库的选址和总平面设计，应根据城市规划要求，合理确定汽车库、修车库、停车场的位置、防火间距、消防车道和消防水源等，并在总平面布局上应符合以下要求：1）汽车库、修车库、停车场不应布置在易燃、可燃液体或可燃气体的生产装置区和贮存区内。

汽车库不应与甲、乙类厂房、仓库贴邻或组合建造。

2）Ⅰ类修车库应单独建造；Ⅱ、Ⅲ、Ⅳ类修车库可设置在一、二级耐火等级建筑的首层或与其贴邻，但不得与甲、乙类厂房、仓库，明火作业的车间，托儿所、幼儿园、中小学校的教学楼，老年人建筑，病房楼及人员密集场所组合建造或贴邻。

3）地下、半地下汽车库内不应设置修理车位、喷漆间、充电间、乙烷间和甲、乙类物品库房。

汽车库和修车库内不应设置汽油罐、加油机、液化石油气或液化天然气储罐、加气机。

4）燃油或燃气锅炉、油浸变压器、充有可燃油的高压电容器和多油开关等，不应设置在汽车库、修车库内。

当受条件限制必须贴邻汽车库、修车库布置时，应符合现行国家标准《建筑设计防火规范》（GB 50016—2014）的有关规定。

5）甲、乙类物品运输车的汽车库、修车库应为单层建筑且应独立建造。

当停车数量不大于3辆时，可与一、二级耐火等级的Ⅳ类汽车库贴邻，但应采用防火墙隔开。

（二）防火间距汽车库、修车库之间及汽车库、修车库与除甲类物品仓库外的其他建筑物的防火间距，应符合表4-8-1 的规定。

机械车库喷淋设计与计算刘可1.规范规定：《汽车库、修车库、停车场设计防火规范》GB50067-2014 7.2.6条：7.2.6设置在汽车库、修车库内的自动喷水灭火系统，其设计除应符合现行国家标准《自动喷水灭火系统设计规范》GB 50084的有关规定外，喷头布置还应符合下列规定：1 应设置在汽车库停车位的上方或侧上方，对于机械式汽车库，尚应按停车的载车板分层布置，且应在喷头的上方设置集热板；2 错层式、斜楼板式汽车库的车道、坡道上方均应设置喷头。

自动喷水灭火系统的设计在现行国家标准《自动喷水灭火系统设计规范》GB 50084中已有具体规定，在设计汽车库、修车库的自动喷水灭火系统时，对喷水强度、作用面积、喷头的工作压力、最大保护面积、最大水平距离等以及自动喷水的用水量都应按《自动喷水灭火系统设计规范》GB 50084的有关规定执行。

除此之外，根据汽车库自身的特点，本条制订了喷头布置的一些特殊要求。

绝大多数汽车库的停车位置是固定的，在调查中发现绝大部分的汽车库设置的喷头是按照一般常规做法，根据面积大小和喷头之间的距离均匀布置，结果汽车停放部位不在喷头的直接保护下部，汽车发生火灾，喷头保护不到，灭火效果差。

所以本条规定应将喷头布置在停车位上。

机械式汽车库的停车位置既固定又是上、下、左、右、前、后移动的，而且层高比较高，所以本条规定了既要有下喷头又要有侧喷头的布置要求，这是保证机械式汽车库自动喷水灭火系统有效灭火所必须做到的。

错层式、斜楼板式的汽车库，由于防火分区较难分隔，停车区与车道之间也难分隔，在防火分区作了一些适当调整处理，但为了保证这些汽车库的安全，防止火灾的蔓延扩大，在车道、坡道上方加设喷头是一种十分必要的补救措施。

2.图集要求：05SS904《民用建筑工程设计常见问题分析及图示》-给水排水工程5-24 机械立体停车库底层停车托盘漏设喷头见上图.3.《自喷设计手册》P171:4.12.2立体车库相当于高货架仓库，自动喷水系统的设计除了考虑天花板作用面积内的喷头外，还应考虑每层车架内喷头的动作数，根据旧喷规5.0.7条高货架内置喷头动作数量宜按4个喷头的动作量计算，但NFPA13规定多层货架内的喷头可按14个喷头计算货架内的喷头用水量，考虑到立体车库的危险性，建议当两层立体汽车库时，车架内置的喷头数量宜按4~8个喷头计算；当为三层以上时，车架内置的喷头数量宜按8~14个喷头计算。

论预作用自动喷水灭火系统及应用预作用系统是自动喷水灭火系统的一种，这种系统在准工作状态时配水管道内不充水，火灾自动报警系统自动开启预作用报警阀（雨淋阀）后，转换为湿式系统的闭式系统。

因系统具有从干式转变为湿式这种预备动作的功能而得名。

一、系统特点与普通的湿式系统相比，平时管道内不充水而充低压空气或氮气，能有效避免因管道破损或渗漏而造成的水渍损害。

同时又不像干式系统那样必须在开放一只喷头后才能自动启动，完成排气才能喷水灭火，延迟了喷头喷水的时间。

预作用系统是火灾自动报警和湿式系统的有机结合体，适用于：环境温度低于4度或高于70度，系统处于准工作状态时严禁管道漏水的重要场所。

二、工作原理预作用系统主要由信号阀、预作用报警阀（雨淋阀）、水流指示器、闭式喷头、空压机、压力开关、电磁阀等组成。

当火灾发生时，火灾报警控制器在接到二个或二个以上火灾探测器的报警信号后自动开启电磁阀，电磁阀自动开启预作用报警阀，预作用报警阀打开向管网供水转变为湿式系统。

此时安装在系统中的闭式洒水喷头还没有动作喷水，有关人员在接到火灾报警信号后可以采取相应的灭火措施，扑灭初期小火灾。

三、系统设计要求预作用系统一个报警阀控制的喷头数不宜大于800只。

配水管道由干式转换为湿式系统充水时间不宜大于2min。

因在短时间内完成管网充水需排出大量的空气，预作用系统需要设置大流量的快速排气阀，该阀门一般安装在配水管的末端（而不是管径偏小的配水支管的末端）。

另外报警阀后的管道容积也进行了限制（见下表2），在工程实践中一般一个报警阀控制配水管道的容积宜在1500L 以内。

空压机的供气能力应在30min内使管道内的气压达到设计要求。

有压气体管道内的气压值一般控制在0.03MPa-0.05MPa之间。

充气的作用主要是监测喷头或管道是否有损坏或漏损，当系统压力低于系统最小空气压力加0.003MPa时，系统低压压力开关会发出故障报警信号。

四、设计步骤1.设计基本参数（l）设置简易预作用自动喷水灭火系统的场所火灾危险等级按中危险级确定，其基本参数不应低于下列规定：K值为80或115，喷水强度为6（L/m2·min），喷头工作压力为0.1或0.05（MPa），喷头最大保护面积为10或13（m2）（2）采用K系数为115的简易预作用自动喷水灭火系统，最不利点喷头的工作压力低于0.05MPa时，可根据喷头流量适当减小喷头间距和单只喷头最大保护面积，以满足喷头强度的要求，但不得低于0.025MPa。

闭式泡沫——水喷淋系统介绍谢伟刚（上海化工设计院，上海200032）摘 要：比较了闭式泡沫——水喷淋系统与自动喷水灭火系统和传统意义上的泡沫喷淋系统之间的差异设计角度介绍了该系统的组成、特点及系统设计，认为该系统是一种集自动喷水和泡沫喷淋于一体、有效的、合理的固定式自动灭火系统。

关键词：消防；消防设计；比例混合器；自动喷水灭大系统；泡沫喷淋系统概 述由于化工生产的原料、成品大多为易燃。

易爆物品，随着生产规模的不断扩大，设备和建筑物的标准的提高，一旦发生火灾，造成的损失将更为巨大。

因此，设置安全、有效和合理的消防措施对化工工程尤其重要。

近年来，闭式泡沫——水喷淋系统作为一种有效的灭火系统在许多化工工程得到了运用。

１与自动喷水灭火系统和泡沫喷淋系统的比较自动喷水灭火系统中的闭式系统有湿式、干式和预作用系统，开式系统有雨淋系统，无论哪种系统都是使用水作为灭火剂，虽然水是一种很好的灭火剂，但是，有许多易燃、易爆物品是用水难以扑灭的，如油、有机溶液等。

传统意义上的泡沫喷淋系统是一种开式系统采用的喷头形式有吸气式和非吸气式两大类。

吸气式喷头是一种专用的泡沫喷头，其额定工作压力较高，一般为0.30MPa，所以该系统在使用时需要较高的供水压力；非吸气式喷头可采用现有的水雾喷头代替，其额定工作压力相对较低。

但无论采用哪种喷头，作为一种开式系统都需要较大的泡沫液的用量和消防水量。

闭式泡沫——水喷淋系统在修订后的《自动喷水灭火系统设计规范》中称为自动喷水一泡沫联用灭火系统。

闭式泡沫——水喷淋系统在性能上弥补了自动喷水灭火系统和泡沫喷淋系统的不足。

该系统有别于一般的自动喷水灭火系统和传统意义上的泡沫喷淋系统，它集自动喷水和泡沫喷淋于一体，是一种有效的、合理的固定式自动灭火系统。

2 特点及系统组成闭式泡沫——水喷淋系统，即在闭式自动喷水灭火系统中设置可供泡沫混合液的设备，成为可喷水也可喷泡沫的固定灭火系统。

系统可先喷水，也可先喷泡沫。
