(专题精选)初中数学投影与视图经典测试题附答案

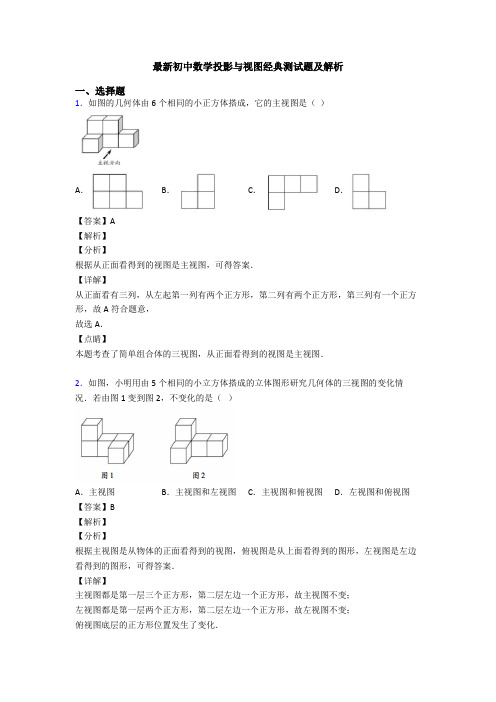

最新初中数学投影与视图经典测试题及解析 一、选择题 1．如图的几何体由6个相同的小正方体搭成，它的主视图是（ ）

A． B． C． D．

【答案】A 【解析】 【分析】 根据从正面看得到的视图是主视图，可得答案． 【详解】 从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意， 故选A． 【点睛】 本题考查了简单组合体的三视图，从正面看得到的视图是主视图．

2．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情

况．若由图1变到图2，不变化的是（ ）

A．主视图 B．主视图和左视图 C．主视图和俯视图 D．左视图和俯视图

【答案】B 【解析】 【分析】 根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案． 【详解】 主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变； 左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变； 俯视图底层的正方形位置发生了变化． ∴不改变的是主视图和左视图． 故选：B． 【点睛】 本题考查了简单组合体的三视图，利用三视图的意义是解题关键．

3．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )

A． B． C． D．

【答案】B 【解析】 试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小． 考点：三视图．

4．如图所示的几何体的左视图是（ ）

A． B． C． D．

【答案】B 【解析】 【分析】 主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形． 【详解】

从左向右看，得到的几何体的左视图是． 故选B． 【点睛】 本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中． 5．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最

最新初中数学投影与视图经典测试题及答案(1)一、选择题1．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）A．B．C．D．【答案】A【解析】解：将矩形木框立起与地面垂直放置时，形成B选项的影子；将矩形木框与地面平行放置时，形成C选项影子；将木框倾斜放置形成D选项影子；根据同一时刻物高与影长成比例，又因矩形对边相等，因此投影不可能是A选项中的梯形，因为梯形两底不相等．故选A．2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．3．如图，由6个小正方体搭建而成的几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.【详解】解：根据三视图的概念，俯视图是故选C．【点睛】考点：三视图.4．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.5．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．6．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．7．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】BA. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．8．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键. 9．一个几何体的三视图如图所示，则该几何体的表面积是（）A．24+2πB．16+4πC．16+8πD．16+12π【答案】D【解析】【分析】根据三视图知该几何体是一个半径为2、高为4的圆柱体的纵向一半，据此求解可得．【详解】该几何体的表面积为2×12•π•22+4×4+12×2π•2×4=12π+16，故选D．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据三视图得出几何体的形状及圆柱体的有关计算．10．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．【答案】C【解析】试题分析：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．考点：简单组合体的三视图．11．下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个【答案】B【解析】简单几何体的三视图．【分析】左视图是从左边看到的图形，因为圆柱的左视图是矩形，圆锥的左视图是等腰三角形，球的左视图是圆，正方体的左视图是正方形，所以，左视图是四边形的几何体是圆柱和正方体2个．故选B．12．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．13．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．【答案】B【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．14．下列四个立体图形中，其主视图是轴对称图形但不是中心对称图形的是( )A．B．C．D．【答案】C【解析】【分析】根据轴对称图形和中心对称图形的概念结合各几何体的主视图逐一进行分析即可.【详解】A、主视图是正方形，正方形是轴对称图形，也是中心对称图形，故不符合题意；B、主视图是矩形，矩形是轴对称图形，也是中心对称图形，故不符合题意；C、主视图是等腰三角形，等腰三角形是轴对称图形，不是中心对称图形，故符合题意；D、主视图是圆，圆是轴对称图形，也是中心对称图形，故不符合题意，故选C．【点睛】本题考查了立体图形的主视图，轴对称图形、中心对称图形，熟练掌握相关知识是解题的关键.15．如图中的几何体是由一个圆柱和个长方体组成的，该几何体的俯视图是( )A．B．C．D．【答案】D【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看是一个圆形，圆形内部是一个虚线的正方形.故选：D．【点睛】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．16．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．17．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.18．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．19．如图，由若干个大小相同的小正方体搭成的几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】根据简单几何体的三视图即可求解.【详解】解：左视图有3列，每列小正方形数目分别为2、1、1.故选：C.【点睛】此题主要考查简单几何体的三视图，熟练画图是解题关键.20．如图是某几何体的三视图，则这个几何体可能是（）A．B．C．D．【答案】B【解析】【分析】根据主视图和左视图判断是柱体，再结合俯视图即可得出答案.【详解】解：由主视图和左视图可以得到该几何体是柱体，由俯视图是圆环，可知是空心圆柱.故答案选：B.【点睛】此题主要考查由几何体的三视图得出几何体，熟练掌握常见几何体的三视图是解题的关键.。

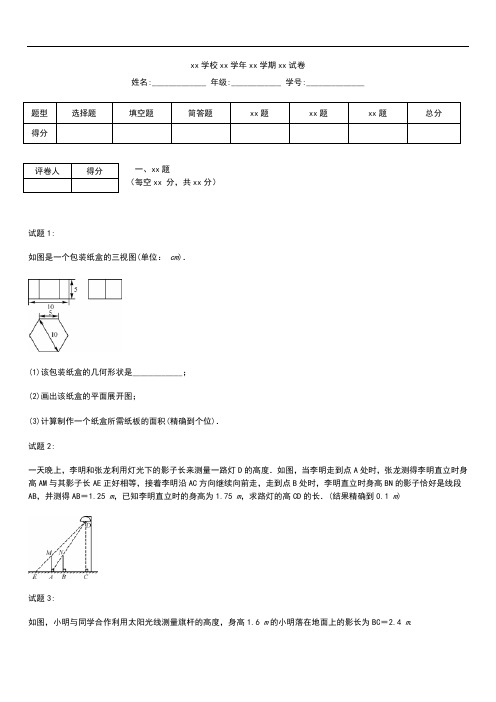

xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:如图是一个包装纸盒的三视图(单位：cm)．(1)该包装纸盒的几何形状是____________；(2)画出该纸盒的平面展开图；(3)计算制作一个纸盒所需纸板的面积(精确到个位)．试题2:一天晚上，李明和张龙利用灯光下的影子长来测量一路灯D的高度．如图，当李明走到点A处时，张龙测得李明直立时身高AM与其影子长AE正好相等，接着李明沿AC方向继续向前走，走到点B处时，李明直立时身高BN的影子恰好是线段AB，并测得AB＝1.25 m，已知李明直立时的身高为1.75 m，求路灯的高CD的长．(结果精确到0.1 m)试题3:如图，小明与同学合作利用太阳光线测量旗杆的高度，身高1.6 m的小明落在地面上的影长为BC＝2.4 m.评卷人得分(1)请你在图中画出旗杆在同一时刻阳光照射下落在地面上的影子EG；(2)若小明测得此刻旗杆落在地面的影长EG＝16 m，请求出旗杆DE的高度．试题4:5个棱长为1的正方体组成如图所示的几何体．(1)该几何体的体积是____________(立方单位)，表面积是____________(平方单位)；(2)画出该几何体的主视图和左视图．试题5:如图所示，将第一行的四个物体与第二行其相应的俯视图连接起来．试题6:一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的表面积为____________．试题7:在一仓库里堆放着若干个相同的正方体小货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体小货箱共有____________箱．试题8:一个正方体纸盒的展开图如图所示，将其折成正方体后，“！”所对的字为____________．试题9:如图，为了测量学校旗杆的高度，小东用长为3.2 m的竹竿做测量工具．移动竹竿使竹竿、旗杆顶端的影子恰好落在地面的同一点．此时，竹竿与这一点相距8 m，与旗杆相距22 m，则旗杆的高为____________m.试题10:．如图所示是两棵小树在同一时刻的影子，可以断定这是____________投影，而不是____________投影．试题11:如图，一个几何体上半部分为正四棱锥，下半部分为立方体，且有一个面涂有颜色．下列图形中，是该几何体的表面展开图的是()试题12:一个几何体的三视图如下，其中主视图和左视图都是腰长为4、底边长为2的等腰三角形，则这个几何体的侧面展开图的面积为()A．2πB.πC．4πD．8π试题13:如图所示，平地上一棵树高为6米，两次观察地面上的影子，第一次是当阳光与地面成60°时，第二次是阳光与地面成30°时，第二次观察到的影子比第一次长( )A．6－3 B．4C．6D．3－2试题14:如图是由四个相同的正方体组合而成的两个几何体，则下列表述正确的是( )A．图甲的主视图与图乙的左视图形状相同B．图甲的左视图与图乙的俯视图形状相同C．图甲的俯视图与图乙的俯视图形状相同D．图甲的主视图与图乙的主视图形状相同试题15:下列各图中，经过折叠不能围成一个立方体的是( )试题16:如图是某物体的三视图，则这个物体的形状是( )A．四面体B．直三棱柱C．直四棱柱D．直五棱柱试题17:从不同方向看一只茶壶，你认为是俯视效果图的是( )试题18:下列各种现象属于中心投影现象的是( )A．上午10点时，走在路上的人的影子B．晚上10点时，走在路灯下的人的影子C．中午用来乘凉的树影D．升国旗时，地上旗杆的影子试题1答案:(1)正六棱柱(2)图略．(3)6×5×5＋2×6××5×5×sin60°＝75(2＋)(cm2)≈280(cm2)．试题2答案:设CD长为x m．由题意得AM⊥EC，CD⊥EC，BN⊥EC，EA＝MA，∴AM∥CD，BN∥CD.∴EC＝CD＝x.∴△ABN∽△ACD.∴＝.即＝.解得x＝6.125≈6.1.答：路灯的高CD的长约为6.1 m.试题3答案:(1)影子EG如图所示．(2)∵DG∥AC，∴∠G＝∠C.∴Rt△ABC∽Rt△DGE.∴＝，即＝，解得DE＝.∴旗杆的高度为m.试题4答案:(1)5 22(2)试题5答案:第一行的①、②、③、④与第二行的③、①、②、④对应．试题6答案:66 提示：设长方体底面边长为x则2x2＝(3)2，∴x＝3.∴该长方体表面积为3×4×4＋32×2＝48＋18＝66.故应该填66.试题7答案:6试题8答案:考试题9答案:12试题10答案:中心平行试题11答案:B试题12答案: C试题13答案: B试题14答案: B试题15答案: D试题16答案: B试题17答案: A试题18答案: B。

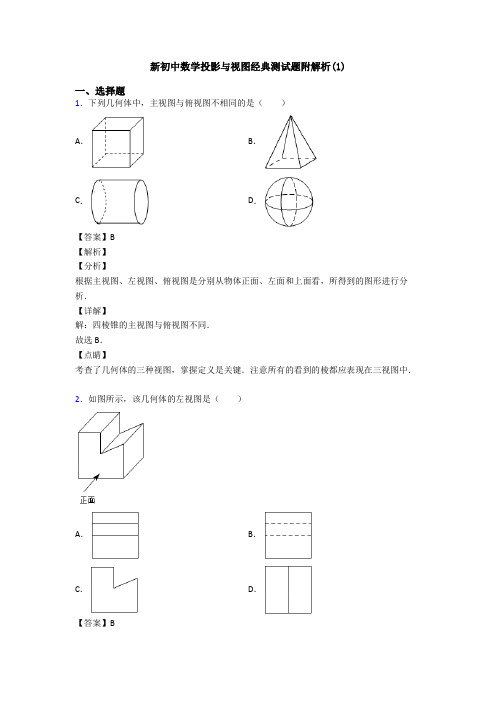

新初中数学投影与视图经典测试题附解析(1)一、选择题1．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.3．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．4．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．5．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．6．如图是某几何体的三视图及相关数据，则下面判断正确的是（）A．a＞c B．b＞c C．a2+4b2＝c2D．a2＋b2＝c2【答案】D【解析】【分析】由三视图可知该几何体是圆锥，圆锥的高是a，母线长是c，底面圆的半径是b，刚好组成一个以c为斜边的直角三角形，由勾股定理，可得解．【详解】由题意可知该几何体是圆锥，根据勾股定理得，a2＋b2＝c2故选：D．【点睛】本题考查三视图和勾股定理，关键是由三视图判断出几何体是圆锥．7．某种工件是由一个长方体钢块中间钻了一个上下通透的圆孔制作而成，其俯视图如图所示，则此工件的左视图是（）A．B．C．D．【答案】A【解析】从左面看应是一长方形，看不到的应用虚线，由俯视图可知，虚线离边较近，故选A．8．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（）种．A．8种B．9种C．10种D．11种【答案】C【解析】【分析】先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．【详解】由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况++=种情况综上，共有26210故选：C．【点睛】本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．11．下面的几何体中，主视图为圆的是（）A．B．C．D．【答案】C【解析】试题解析：A、的主视图是矩形，故A不符合题意；B、的主视图是正方形，故B不符合题意；C、的主视图是圆，故C符合题意；D、的主视图是三角形，故D不符合题意；故选C．考点：简单几何体的三视图．12．一个几何体的三视图如图所示，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为（）A．6πB．8πC．10πD．12π【答案】B【解析】【分析】根据三视图得到这个几何体为圆锥，且圆锥的母线长为4，底面圆的直径为4，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式求解．【详解】这个几何体为圆锥，圆锥的母线长为4，底面圆的直径为4，所以这个几何体的侧面展开图的面积=14482ππ⨯⨯=．故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．13．已知圆锥的三视图如图所示，则这个圆锥的侧面展开图的面积为（）A．60πcm2B．65πcm2C．90πcm2D．130πcm2【答案】B【解析】【分析】先利用三视图得到底面圆的半径为5cm，圆锥的高为12cm，再根据勾股定理计算出母线长为13cm，然后根据圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长和扇形的面积公式计算．【详解】解：根据三视图得到圆锥的底面圆的直径为10cm，即底面圆的半径为5cm，圆锥的高为12cm，所以圆锥的母线长＝2251213+=（cm）所以这个圆锥的侧面积＝12513652ππ⨯⨯=g（cm2），故选：B．【点睛】本题考查了圆锥的计算：圆锥的侧面展开图为一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长．也考查了三视图．14．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.15．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.16．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．3个B．5个C．7个D．9个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确定所需正方体个数最少时的俯视图（数字为该位置小正方体的个数）为：．所以搭成这个几何体的小正方体最少有5个．故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的关键.17．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．18．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.19．下列水平放置的几何体中，俯视图是矩形的为（）A．B． C．D．【答案】B【解析】【分析】俯视图是从物体上面看，所得到的图形．【详解】A．圆柱俯视图是圆，故此选项错误；B．长方体俯视图是矩形，故此选项正确；C．三棱柱俯视图是三角形，故此选项错误；D．圆锥俯视图是圆，故此选项错误；故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．20．如图所示的几何体，上下部分均为圆柱体，其左视图是（）A．B．C．D．【答案】C【解析】试题分析：∵该几何体上下部分均为圆柱体，∴其左视图为矩形，故选C．考点：简单组合体的三视图．。

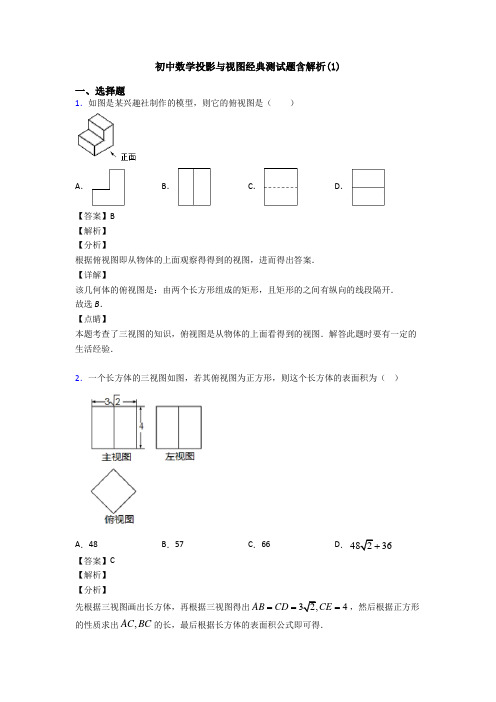

初中数学投影与视图经典测试题含解析(1)一、选择题1．如图是某兴趣社制作的模型，则它的俯视图是（ ）A ．B ．C ．D ．【答案】B【解析】【分析】 根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开． 故选B ．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．2．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（ ）A ．48B ．57C ．66D ．48236【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示： 由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．3．如图，由6个小正方体搭建而成的几何体的俯视图是（ ）A ．B ．C ．D ．【答案】C【解析】【分析】根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.【详解】解：根据三视图的概念，俯视图是故选C ．【点睛】考点：三视图.4．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A．B．C．D．【答案】B【解析】试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．5．如图是一个由若干个相同的小正方体组成的几何体的三种形状图,则组成这个几何体的小正体的个数是( )A．7 B．8 C．9 D．10【答案】C【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行判断．【详解】解：综合三视图，这个几何体的底层有3+2+1=6个小正方体，第二层有1+1=2个小正方体，第三层有1个，因此组成这个几何体的小正方形有6+2+1=9个．故选C．【点睛】本题意在考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就容易得到答案了．6．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（）A．B．C．D．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．7．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，故选：D.【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.8．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（）种．A．8种B．9种C．10种D．11种【答案】C【解析】【分析】先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．【详解】由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况++=种情况综上，共有26210故选：C．本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．9．如图是一个由5个完全相同的小正方体组成的几何图形，则它的主视图为（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的图形是主视图，可得答案．【详解】从正面看第一层是三个小正方形，第二层右边一个小正方形，故选A.【点睛】本题考查了简单组合体的三视图，解题的关键是掌握三视图的原理.10．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．13．发展工业是强国之梦的重要举措，如图所示零件的左视图是()A．B．C．D．【答案】D【解析】【分析】根据从左边看得到的图形是左视图，可得答案．【详解】如图所示零件的左视图是．故选D．【点睛】本题考查了简单组合体的三视图，从左边看得到的图形是左视图，注意看到的线画实线．14．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．15．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．16．如图是由5个相同的正方体搭成的几何体，其左视图是（）A．B．C．D．【答案】A【解析】【分析】根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．17．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．3个B．5个C．7个D．9个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确定所需正方体个数最少时的俯视图（数字为该位置小正方体的个数）为：．所以搭成这个几何体的小正方体最少有5个．故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的关键.18．如图是某几何体得三视图，则这个几何体是（）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．19．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．20．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．【详解】解：四棱锥的主视图与俯视图不同．故选B．【点睛】考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．。

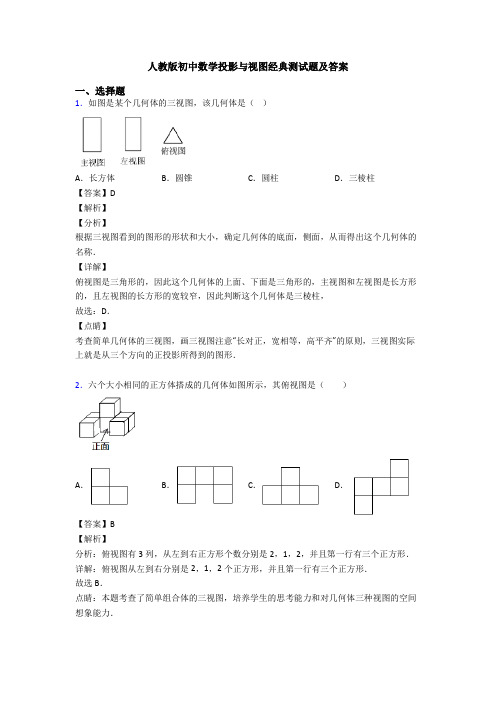

人教版初中数学投影与视图经典测试题及答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．2．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．3．如图是某几何体的三视图及相关数据，则该几何体的表面积是（ ）A ．()822π+B ．11πC ．()922π+D ．12π【答案】D【解析】【分析】 先根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=圆柱的底面直径=2，圆锥的母线长为3，圆柱的高=4，然后根据圆锥的侧面积等于它展开后的扇形的面积，即S =12LR ，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；圆柱侧面积等于展开后矩形的面积，矩形的长为圆柱的高，宽为底面圆的周长；而该几何体的表面积=圆锥的侧面积+圆柱的侧面积+圆柱的底面积．【详解】根据几何体的三视图可得：该几何体由圆锥和圆柱组成，圆锥的底面直径=2，圆锥的母线长为3，∴圆锥的侧面积=12•2π•1•3=3π， 圆柱的侧面积=2π•1•4=8π， 圆柱的底面积=π•12=π，∴该几何体的表面积=3π+8π+π=12π．故选D ．【点睛】本题考查了圆锥的侧面积的计算方法：圆锥的侧面积等于它展开后的扇形的面积，扇形的弧长为底面圆的周长，扇形的半径为圆锥的母线长；也考查了看三视图和求圆柱的侧面积的能力．4．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A ．圆柱B ．圆锥C ．棱锥D ．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．5．如图，小明用由5个相同的小立方体搭成的立体图形研究几何体的三视图的变化情况．若由图1变到图2，不变化的是（）A．主视图B．主视图和左视图C．主视图和俯视图D．左视图和俯视图【答案】B【解析】【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【详解】主视图都是第一层三个正方形，第二层左边一个正方形，故主视图不变；左视图都是第一层两个正方形，第二层左边一个正方形，故左视图不变；俯视图底层的正方形位置发生了变化．∴不改变的是主视图和左视图．故选：B．【点睛】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．6．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．7．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．8．如图，是由若干个相同的小正方形搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方形的个数不可能是（）A．3 B．4 C．5 D．6【答案】D【解析】【分析】根据主视图和左视图画出可能的俯视图即可解答.【详解】由主视图和左视图得到俯视图中小正方形的个数可能为：∴这个几何体的小正方形的个数可能是3个、4个或5个，故选：D.【点睛】此题考查由三视图判断几何体，正确掌握各种简单几何体的三视图是解题的关键.9．如图所示，该几何体的主视图为（）A．B．C．D．【答案】B【解析】【分析】找到从正面看所得到的图形即可．【详解】从正面看两个矩形，中间的线为虚线，故选：B．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．10．在一个晴朗的上午，小丽拿着一块矩形木板在阳光下做投影实验，矩形木板在地面上形成的投影不可能是（）A．B．C．D．【答案】A【解析】解：将矩形木框立起与地面垂直放置时，形成B选项的影子；将矩形木框与地面平行放置时，形成C选项影子；将木框倾斜放置形成D选项影子；根据同一时刻物高与影长成比例，又因矩形对边相等，因此投影不可能是A选项中的梯形，因为梯形两底不相等．故选A．11．下图是由6个大小相同的小正方体组成的几何体，它的左视图是（）A．B． C．D．【答案】B【解析】【分析】根据三视图的意义进行分析，要注意观察方向是从左边看.【详解】解：从物体左面看，是左边1个正方形，中间2个正方形，右边1个正方形．故选B．【点睛】考核知识点：简单组合体的三视图．12．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．13．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．14．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：22-=，543⨯=，326全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.15．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

初中数学投影与视图技巧及练习题附答案一、选择题1．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．2．如图是一个正六棱柱的茶叶盒，其俯视图为（）A．B．C．D．【答案】B【解析】【分析】【详解】解：正六棱柱的俯视图为正六边形．故选B．考点：简单几何体的三视图．3．一个长方体的三视图如图，若其俯视图为正方形，则这个长方体的表面积为（ ）A ．48B ．57C ．66D ．48236+【答案】C【解析】【分析】 先根据三视图画出长方体，再根据三视图得出32,4AB CD CE ===，然后根据正方形的性质求出,AC BC 的长，最后根据长方体的表面积公式即可得．【详解】由题意，画出长方体如图所示：由三视图可知，32,4AB CD CE ===，四边形ACBD 是正方形AC BC ∴=22218AC BC AB +==Q3AC BC ∴==则这个长方体的表面积为24233434184866AC BC AC CE ⋅+⋅=⨯⨯+⨯⨯=+= 故选：C ．【点睛】本题考查了正方形的性质、三视图的定义、长方体的表面积公式等知识点，掌握理解三视图的相关概念是解题关键．4．下列几何体中，主视图与俯视图不相同的是（ ）A ．B ．C ．D ．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B ．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A ．B ．C ．D ．【答案】B【解析】 试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．6．一个几何体的三视图如图所示，则这个几何体的表面积是（ ）A ．25cmB ．28cmC ．29cmD ．210cm【答案】D【解析】由题意推知几何体为长方体，长、宽、高分别为1cm 、1cm 、2cm ，根据长方体的表面积公式即可求其表面积．【详解】由题意推知几何体是长方体，长、宽、高分别1cm 、1cm 、2cm ，所以其面积为：()()2211121210cm⨯⨯+⨯+⨯=，故选D ．【点睛】本题考查了由三视图还原几何体、长方体的表面积，熟练掌握常见几何体的三视图是解题的关键.7．如图所示的几何体的俯视图为( )A ．B ．C ．D ．【答案】D【解析】【分析】【详解】 从上往下看，易得一个正六边形和圆．故选D ．8．一个由16个完全相同的小立方块搭成的几何体，它的主视图和左视图如图所示，其最下层放了9个小立方块，那么这个几何体的搭法共有（ ）种．A ．8种B ．9种C ．10种D ．11种【答案】C【解析】【分析】 先根据主视图、左视图以及最下层放了9个小立方块，确定每一列最大个数分别为3,2,4，每一行最大个数分别为2,3,4，画出俯视图．进而根据总和为16，分析即可．由最下层放了9个小立方块，可得俯视图，如图所示：若a为2，则d、g可有一个为2，其余均为1，共有两种情况若b为2，则a、c、d、e、f、g均可有一个为2，其余为1，共有6种情况若c为2，则d、g可有一个为2，其余均为1，共有两种情况++=种情况综上，共有26210故选：C．【点睛】本题考查了三视图（主视图、左视图、俯视图）的概念，依据题意，正确得出俯视图是解题关键．9．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.10．图是由四个完全相同的正方体组成的几何体，这个几何体的左视图是 ( )A．B．C．D．【答案】C【解析】【分析】根据物体的左视图是从左边看到的图形判断即可．【详解】解：从左边看是竖着叠放的2个正方形，故选C．【点睛】本题主要考查了简单组合体的三视图，属于基础题型，掌握简单几何体的三视图是解题的关键．11．某个几何体的三视图如图所示，该几何体是( )A．B．C．D．【答案】D【解析】【分析】根据几何体的三视图判断即可．【详解】由三视图可知：该几何体为圆锥．故选D．【点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．12．如图所示的几何体，它的左视图是（）A．B．C．D．【答案】D【解析】分析：根据从左边看得到的图形是左视图，可得答案．详解：从左边看是等长的上下两个矩形，上边的矩形小，下边的矩形大，两矩形的公共边是虚线，故选D．点睛：本题考查了简单组合体的三视图，从左边看得到的图形是左视图．13．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．14．如图是由几个相同的小方块搭成的几何体，关于它的三视图，下列说法正确的（）A．主视图面积最大B．左视图面积最大C．俯视图面积最大D．三个视图面积一样大【答案】A【解析】【分析】可先假设小正方形的边长为1，再把从主视图、左视图、俯视图的面积分别算出来，再进行比较，从而得到正确答案.【详解】假设小正方形的边长是1，主视图是第一层三个小正方形，第二层两个小正方形，所以主视图的面积是5；左视图是第一层两个小正方形，第二层一个小正方形，所以主视图的面积是3；俯视图是第一层左边1个小正方形，中间一个小正方形，第二层左边一个小正方形，右边一个小正方形，所以主视图的面积是4；因此，主视图的面积最大.故答案为A.【点睛】本题主要考查了空间几何体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图.15．如图，某工厂加工一批无底帐篷，设计者给出了帐篷的三视图（图中尺寸单位：m）．根据三视图可以得出每顶帐篷的表面积为（）A．6πm2B．9πm2C．12πm2D．18πm2【答案】B【解析】【分析】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，由于圆锥的侧面展开图为一扇形，圆柱的侧面展开图为矩形，则根据扇形面积公式和矩形面积公式分别计算，然后求它们的和【详解】根据三视图得到每顶帐篷由圆锥的侧面和圆柱的侧面组成，且圆锥的母线长为2m ，底面圆的半径为1.5m ，圆柱的高为2m ，所以圆锥的侧面积=12π 1.522n n n =3π2m 圆柱的侧面积=2π 1.52n n =6π2m 所以每顶帐篷的表面积=3π+6π=9π2m故正确答案为B【点睛】此题考查了圆锥的计算：圆锥的侧面展开图是一扇形，这个扇形的弧长等于圆锥底面的周长，扇形的半径等于圆锥的母线长，也考查了三视图16．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是( )A ．主视图B ．左视图C ．俯视图D ．主视图和左视图【答案】C【解析】 【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键.17．如图是某几何体得三视图，则这个几何体是（ ）A．球B．圆锥C．圆柱D．三棱体【答案】B【解析】分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．解答：解：由于俯视图为圆形可得为球、圆柱、圆锥．主视图和左视图为三角形可得此几何体为圆锥．故选B．18．如图是一个由7个同样的立方体叠成的几何体，则这一几何体的三视图中，既是轴对称图形又是中心对称图形的是（）A．俯视图B．主视图C．俯视图和左视图D．主视图和俯视图【答案】A【解析】画出三视图，由此可知俯视图既是轴对称图形又是中心对称图形，故选A.19．下面的几何体中，主视图为圆的是（）A．B．C．D．【答案】C【解析】试题解析：A、的主视图是矩形，故A不符合题意；B、的主视图是正方形，故B不符合题意；C、的主视图是圆，故C符合题意；D、的主视图是三角形，故D不符合题意；故选C．考点：简单几何体的三视图．20．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．。

新初中数学投影与视图经典测试题含答案(1) 一、选择题 1．如图所示的几何体是由4 个大小相同的小立方体搭成，其俯视图是（ ）

A． B． C． D．

【答案】C 【解析】 试题分析：根据三视图的意义，可知俯视图为从上面往下看，因此可知共有三个正方形，在一条线上. 故选C. 考点：三视图

2．如图所示，该几何体的主视图为（ ）

A． B． C． D．

【答案】B 【解析】 【分析】 找到从正面看所得到的图形即可． 【详解】 从正面看两个矩形，中间的线为虚线， 故选：B． 【点睛】 考查了三视图的知识，主视图是从物体的正面看得到的视图．

3．一个由圆柱和圆锥组成的几何体如图水平放置，其主(正)视图为( ) A． B． C． D．

【答案】A 【解析】 【分析】根据主视图是从几何体正面看得到的图形，认真观察实物，可得这个几何体的主视图为长方形上面一个三角形，据此即可得. 【详解】观察实物，可知这个几何体的主视图为长方体上面一个三角形， 只有A选项符合题意， 故选A. 【名师点睛】本题考查了几何体的主视图，明确几何体的主视图是从几何体的正面看得到的图形是解题的关键.

4．如图，由6个小正方体搭建而成的几何体的俯视图是（ ）

A． B． C． D．

【答案】C 【解析】 【分析】 根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架. 【详解】 解：根据三视图的概念，俯视图是

故选C． 【点睛】 考点：三视图.

5．下面四个几何体中，俯视图是圆的几何体共有( ) A．1个 B．2个 C．3个 D．4个

【答案】B 【解析】 题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.

6．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（ ）个小正方体，

在保持主视图和左视图不变的情况下，最多可以拿掉（ ）个小正方体

A．10:2 B．

9:2

C．10:1 D．

9:1
