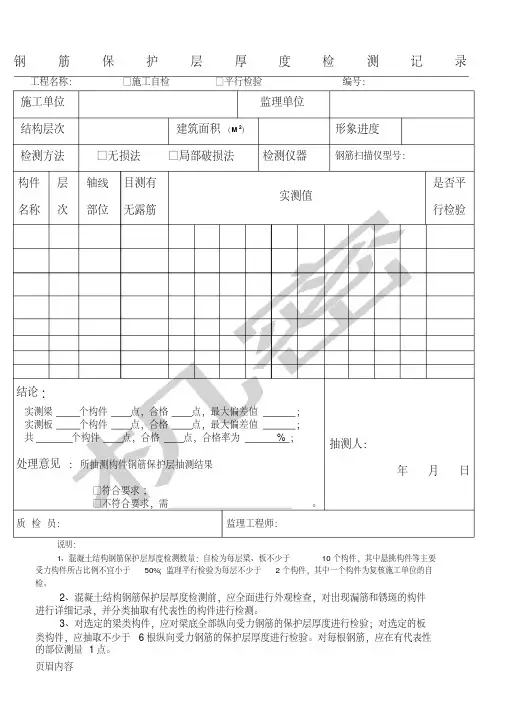

钢筋保护层厚度检测记录工程名称：□施工自检□平行检验编号：施工单位监理单位结构层次建筑面积（M2）形象进度检测方法□无损法□局部破损法检测仪器钢筋扫描仪型号：构件名称层次轴线部位目测有无露筋实测值是否平行检验结论：实测梁个构件点，合格点，最大偏差值；实测板个构件点，合格点，最大偏差值；共个构件点，合格点，合格率为% ；处理意见：所抽测构件钢筋保护层抽测结果□符合要求;□不符合要求，需＿＿＿＿＿＿＿＿＿＿＿＿＿。
抽测人：年月日质检员：监理工程师：说明：1、混凝土结构钢筋保护层厚度检测数量：自检为每层梁、板不少于10个构件，其中悬挑构件等主要受力构件所占比例不宜小于50%；监理平行检验为每层不少于2个构件，其中一个构件为复核施工单位的自检。
2、混凝土结构钢筋保护层厚度检测前，应全面进行外观检查，对出现漏筋和锈斑的构件进行详细记录，并分类抽取有代表性的构件进行检测。
3、对选定的梁类构件，应对梁底全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件，应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋，应在有代表性的部位测量1点。
4、纵向受力钢筋保护层厚度允许偏差：梁类为+10mm,—7mm，板类构件为+8mm, -5mm。
对于超过允许偏差的点应在实测值中“О”出；不合格点的最大偏差均不应大于规定允许偏差的1.5倍。
5、当检验的合格率为90%及以上、且最大偏差不超过允许偏差的 1.5倍时判为合格；当合格率小于90%但不小于80%时，可再抽取相同数量构件检验，按两次抽样总和计算合格率为90%以上时，仍判为合格；对于检测不合格应请有资质的检测机构进行检测鉴定。
6、施工单位自检的，监理人员可不签字，监理平行检验的，施工单位人员也不用签字，但平行检验应由监理独立完成。
7、纵向受力钢筋的混凝土保护层最小厚度（mm）。
板、墙梁柱环境和条件≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50 ≤C20 C25-C45 ≥C50室内正常环境20 15 15 30 25 25 30 30 30室内潮湿或- 20 20 - 30 30 - 30 30 最大环境有垫层40 - 基础无垫层70 -。
混凝土结构工程结构实体钢筋保护层厚度验收记录表
工程名称结构类型
钢筋砼
框架结构
检测钢筋数量
梁
板
施工单位项目经理汪杰项目技术负责人但伟
构件类别
钢筋保护层厚度
合格点率
判定
结果
监理（建设）
单位验收结论设计值（mm）实测值（mm）
梁1 2 3 4 5
板1 2 3 4 5 6
检查
结论
目专业技术负责人：
年月日验
收
结
论
监理工程师：
（建设单位项目专业技术负责人）
年月日
注：1.本表中梁类、板类构件数量应根据实际情况确定；
2.表中对每一构件可填写6根钢筋的保护层厚度测值，钢筋的具体数量应根据实际情况确定；
3.钢筋保护层厚度检验的结构部位、构件数量、检验方法的验收符合规范GB50204-2002的节和附录E的规定；
4.钢筋保护层厚度检验的结构部位、构件数量、检验钢筋数量和位置等记录和资料应作为本表的附件。
钢筋位置以及保护层厚度检测一、总则1、为加强混凝土结构工程施工质量，统一混凝土内部钢筋位置和钢筋保护层厚度检测方法，提高各检测单位检测精度，采用混凝土内部钢筋保护层厚度检测依据标准为《混凝土结构工程施工质量验收规范》(GB50204-2002)附录E：结构实体钢筋保护层厚度检验以及《混凝土中钢筋检测技术规程》(JGJ/T 152-2008)。
2、本方法适用于测定建筑工程混凝土结构内部钢筋位置和钢筋保护层厚度检测。
3、混凝土结构内部钢筋保护层厚度检测，除满足本规程的规定外，尚应符合国家现行有关强制性标准的规定。
二、检测参数和名词术语1、钢筋保护层厚度：对于混凝土结构表面到受力主筋外侧的距离。
对于光圆钢筋，为混凝土表面与钢筋表面间的最小距离，对于带肋钢筋，其值如图 1 所示。
带肋钢筋保护筋保护层厚度(0〜C Ji12、指示钢筋保护层厚度检测时仪器显示的钢筋保护层厚度C，。
3、钢筋的示值直径检测时仪器指示的钢筋直径。
4、钢筋位置的测试偏差仪器所指示的钢筋轴线与钢筋实际轴线之间的最小距离。
5、相关符号U ——第i个测点指示钢筋保护层厚度；io——第i个测点指示钢筋混凝土保护层厚度平均值; m,iC0——探头垫块厚度；——修正系数；S——钢筋平均间距。
6、钢筋保护层最小厚度规定：受拉钢筋的混凝土保护层最小厚度（mm）*2、预制钢筋混凝土受弯构件，钢筋端头的保护层厚度一般为10mm。
预制的肋形板，其主肋保护层厚度可按粱考虑。
3、要求使用年限较长的重要建筑物和受沿海环境侵蚀的建筑物的承重结构，当处于露天或室内高湿度环境时，其保护层厚度应适当增加。
4、有防火要求的建筑物，其保护层厚度尚应遵守防火规范有关规定。
5、由此可见钢筋保护层最小厚度与构件种类、混凝土强度、环境条件、构件受力状态、使用寿命、防火等级等因素相关。
7、测试方法（1）电磁感应法钢筋探测仪检测方法原理：由单个或多个线圈组成的探头产生电磁场，当钢筋或其它金属物体位于该电磁场时，磁力线会变形。
