1、方框图四要素：控制器、执行器、检测变送器、被控对象。
2、自动控制系统分为三类：定值控制系统、随动控制系统、程序控制系统。
3、控制系统的五个品质指标：最大偏差或超调量、衰减比、余差、过渡时间、振荡周期或频率。
4、建立对象的数学模型的两类方法：机理建模、实验建模。
5、操纵变量：具体实现控制作用的变量。
6、给定值：工艺上希望保持的被控变量的数值。
7、被控变量：在生产过程中所要保持恒定的变量。
8、被控对象：承载被控变量的物理对象。
9、比例度：是指控制器输入的变化相对值与相应的输出变化相对值之比的百分数，即100%/min max min max ⨯--=）（p p p x x e δ。
10、精确度（精度）：数值上等于允许相对百分误差去掉“±”号及“%”号。
允许相对误差100%-⨯±=测量范围下限值测量范围上限值差值仪表允许的最大绝对误允δ 11、变差：是指在外界条件不变的情况下，用同一仪表对被测量在仪表全部测量范围内进行正反行程测量时，被测量值正行和反行得到的两条特性曲线之间的最大偏值。
12、灵敏度：在数值上等于单位被测参数变化量所引起的仪表指针移动的距离。
13、灵敏限：是指能引起仪表指针发生动作的被测参数的最小变化量。
14、表压＝绝对压力－大气压力；真空度＝大气压力－绝对压力。
15、压力计的选用及安装：（1）压力计的选用：①仪表类型的选用：仪表类型的选用必须要满足工艺生产的要求；②仪表测量范围的确定：仪表的测量范围是根据操作中需要测量的参数的大小来确定的。
③仪表精度级的选取：仪表精度是根据工艺生产上所允许的最大测量误差来确定的。
（2）压力计的安装：①测压点的选择；②导压管的铺设；③压力计的安装。
16、差压式流量计和转子流量计的区别：差压式流量计是在节流面积不变的条件下，以差压变化来反映流量的大小（恒节流面积，变压降）；而转子式流量计却是以压降不变，利用节流面积的变化来测量流量的大小（恒压降，变节流面积）。
![PID参数的工程整定方法[1]](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/46ac4c3cb8f67c1cfbd6b819.webp)
![过程控制系统及仪表课后习题答案解析[完整版]](https://imgs-1438308264.cos.ap-hongkong.myqcloud.com/e5725058bf23482fb4daa58da0116c175f0e1efd.webp)
WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。
1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。
通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。
1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。
被控对象的动态特性：。
系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。
二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

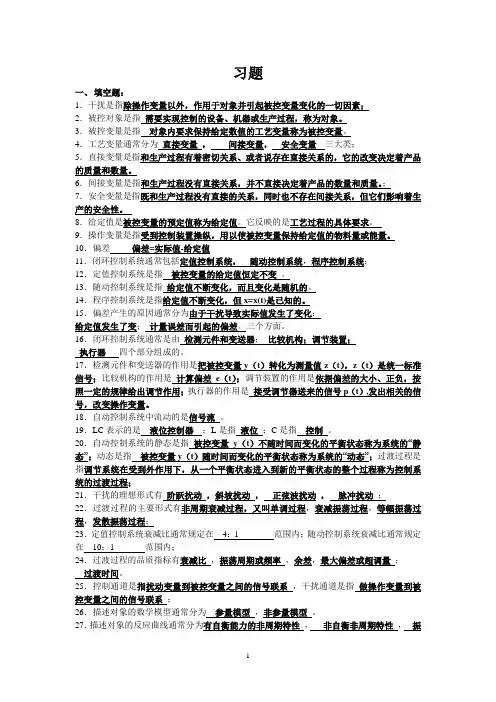

习题一、填空题：1．干扰是指除操作变量以外，作用于对象并引起被控变量变化的一切因素；2．被控对象是指需要实现控制的设备、机器或生产过程，称为对象。
3．被控变量是指对象内要求保持给定数值的工艺变量称为被控变量。
4．工艺变量通常分为直接变量，间接变量，安全变量三大类；5．直接变量是指和生产过程有着密切关系、或者说存在直接关系的，它的改变决定着产品的质量和数量。
6．间接变量是指和生产过程没有直接关系，并不直接决定着产品的数量和质量。
；7．安全变量是指既和生产过程没有直接的关系，同时也不存在间接关系，但它们影响着生产的安全性。
8．给定值是被控变量的预定值称为给定值。
它反映的是工艺过程的具体要求。
9．操作变量是指受到控制装置操纵，用以使被控变量保持给定值的物料量或能量。
10．偏差偏差=实际值-给定值11．闭环控制系统通常包括定值控制系统，随动控制系统，程序控制系统；12．定值控制系统是指被控变量的给定值恒定不变。
13．随动控制系统是指给定值不断变化，而且变化是随机的。
14．程序控制系统是指给定值不断变化，但x=x(t)是已知的。
15．偏差产生的原因通常分为由于干扰导致实际值发生了变化：给定值发生了变；计量误差而引起的偏差。
三个方面。
16．闭环控制系统通常是由检测元件和变送器；比较机构；调节装置；执行器四个部分组成的。
17．检测元件和变送器的作用是把被控变量y（t）转化为测量值z（t），z（t）是统一标准信号；比较机构的作用是计算偏差e（t）；调节装置的作用是依据偏差的大小、正负，按照一定的规律给出调节作用；执行器的作用是接受调节器送来的信号p（t）,发出相关的信号，改变操作变量。
18．自动控制系统中流动的是信号流。
19．LC表示的是液位控制器；L是指液位；C是指控制。
20．自动控制系统的静态是指被控变量y（t）不随时间而变化的平衡状态称为系统的“静态”；动态是指被控变量y（t）随时间而变化的平衡状态称为系统的“动态”；过渡过程是指调节系统在受到外作用下，从一个平衡状态进入到新的平衡状态的整个过程称为控制系统的过渡过程；21．干扰的理想形式有阶跃扰动，斜坡扰动，正弦波扰动，脉冲扰动；22．过渡过程的主要形式有非周期衰减过程，又叫单调过程，衰减振荡过程，等幅振荡过程，发散振荡过程；23．定值控制系统衰减比通常规定在4：1 范围内；随动控制系统衰减比通常规定在10：1 范围内；24．过渡过程的品质指标有衰减比，振荡周期或频率，余差，最大偏差或超调量；过渡时间。
