Protel 99SE 简明使用手册Protel 99SE内容简介Protel 99SE采用数据库的管理方式。
Protel 99SE软件沿袭了Protel以前版本方便易学的特点，内部界面与Protel 99大体相同，新增加了一些功能模块，功能更加强大。
新增的层堆栈管理功能，可以设计32个信号层，16个地电层，16个机械层。
新增的3D功能让您在加工印制版之前可以看到板的三维效果。
增强的打印功能，使您可以轻松修改打印设置控制打印结果。
Protel 99SE容易使用的特性还体现在“这是什么”帮助，按下右上角的小问号，然后输入你所要的信息，可以很快地看到特性的功能，然后用到设计中，按下状态栏末端的按钮，使用自然语言帮助顾问。
第一章Protel 99SE的安装Protel 99SE 设计平台软硬件配置要求：１硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024×768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280×10242 操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。
Ｍicrosoft Windows 98/95 或以上版本（含中文版）。
Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。
第二章如何进行原理图设计一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。
新建设计文件，有两种方式：一种为MS Access Database方式，全部文件存储在单一的数据库中，同原来的99文件格式。
另一种为Windows File System方式，全部文件被直接保存在对话框底部指定的磁盘驱动器中的文件夹中，在资源管理器中可以直接看到所建立的原理图或PCB文件。

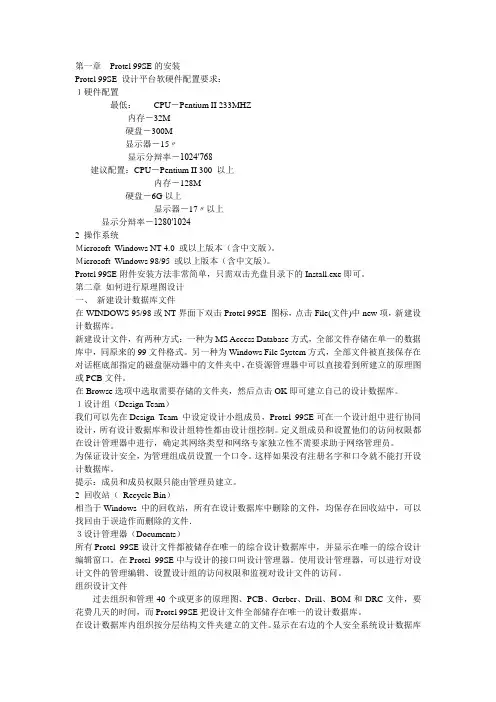

第一章Protel 99SE的安装Protel 99SE 设计平台软硬件配置要求：１硬件配置最低：CPU－Pentium II 233MHZ内存－32M硬盘－300M显示器－15〃显示分辩率－1024′768建议配置：CPU－Pentium II 300 以上内存－128M硬盘－6G以上显示器－17〃以上显示分辩率－1280′10242 操作系统Ｍicrosoft Windows NT 4.0 或以上版本（含中文版）。
Ｍicrosoft Windows 98/95 或以上版本（含中文版）。
Protel 99SE附件安装方法非常简单，只需双击光盘目录下的Install.exe即可。
第二章如何进行原理图设计一、新建设计数据库文件在WINDOWS 95/98或NT界面下双击Protel 99SE 图标，点击File(文件)中new项，新建设计数据库。
新建设计文件，有两种方式：一种为MS Access Database方式，全部文件存储在单一的数据库中，同原来的99文件格式。
另一种为Windows File System方式，全部文件被直接保存在对话框底部指定的磁盘驱动器中的文件夹中，在资源管理器中可以直接看到所建立的原理图或PCB文件。
在Browse选项中选取需要存储的文件夹，然后点击OK即可建立自己的设计数据库。
１设计组（Design Team）我们可以先在Design Team 中设定设计小组成员，Protel 99SE可在一个设计组中进行协同设计，所有设计数据库和设计组特性都由设计组控制。
定义组成员和设置他们的访问权限都在设计管理器中进行，确定其网络类型和网络专家独立性不需要求助于网络管理员。
为保证设计安全，为管理组成员设置一个口令。
这样如果没有注册名字和口令就不能打开设计数据库。
提示：成员和成员权限只能由管理员建立。
2 回收站（Recycle Bin）相当于Windows 中的回收站，所有在设计数据库中删除的文件，均保存在回收站中，可以找回由于误造作而删除的文件．３设计管理器（Documents）所有Protel 99SE设计文件都被储存在唯一的综合设计数据库中，并显示在唯一的综合设计编辑窗口。
第一章Protel 99 SE基础1.1 Protel 99 SE概述1.2 Protel 99 SE基本操作1.3 设计组管理本章小结思考与练习11.1 Protel 99 SE概述Protel 99 SE（Second Edition）是Protel公司致力于Windows平台开发的第六代EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D 模拟功能，可以完成电路原理图设计、印制电路板设计等工作，可以设计32个信号层，16个电源、地线层和16个机械加工层。
是现在比较流行的Protel软件版本。
1.1.1 Protel 99 SE的运行环境、安装及卸载1．Protel 99 SE的运行环境软件环境：运行Protel 99 SE 的操作系统为Windows 98/Windows NT/Windows 2000或者更高版本操作系统。
硬件环境：运行Protel 99 SE系统的硬件环境，建议最好采用如下配置：CPU：Pentium Ⅱ1G以上。
内存：64MB以上。
硬盘：安装Protel 99 SE后，系统硬盘至少要有300M以上的空间。
显示卡：在16位颜色下分辨率要能够达到800×600，建议使用1024×768，17”显示器。
若对规模较大的电路板进行自动布线，如果CPU速度较慢，可以适当增加内存，内存最好在128MB以上，并且确保系统剩余资源在75%以上。
2．Protel 99 SE的安装步骤：（1）运行安装光盘中Protel 99 SE子目录下的Setup.exe文件，将显示第1个Protel 99 SE Setup 对话框，如图1.1所示。
图1.1 第1个Protel 99 SE Setup 对话框（2）单击“Next”按钮，将显示第2个Protel 99 SE Setup 对话框，如图1.2所示。
在该对话框中的“Name”文本框中输入用户名；“Company”文本框中输入单位名称；“Access Code”文本框中输入序列号。
