惯性导航AGV

AGV系统中的定位与导航技术研究一、引言自动导引车（Automated Guided Vehicle，AGV）系统是一种通过自动导航技术完成物流搬运任务的系统。

它在许多工业领域中具有广泛应用，例如制造业、仓储物流等。

AGV系统的核心技术之一是定位与导航技术，本文将探讨AGV系统中的定位与导航技术的研究进展与挑战。

二、定位技术定位技术是AGV系统中的关键技术之一，它能够确定AGV车辆在空间中的位置，为实现精确的导航提供基础支持。

目前，AGV系统常用的定位技术主要包括激光定位、惯性导航系统和视觉导航等。

激光定位采用激光传感器来扫描环境，利用激光反射的时间来计算AGV车辆的位置，在定位精度和实时性方面表现出色。

惯性导航系统则利用陀螺仪、加速度计等传感器感知车辆的加速度和角速度，进而计算车辆的位姿信息。

视觉导航则利用摄像头等传感器获取环境的图像信息，通过图像处理和计算机视觉技术来实现定位。

三、导航技术导航技术是指AGV车辆在运行过程中的路径规划与轨迹跟踪。

传统的导航技术主要依赖于预先规划好的路径和地标点进行导航，但这种方法在实际应用中存在很多局限性。

近年来，基于模型预测控制（Model Predictive Control，MPC）的导航技术逐渐受到关注。

MPC是一种基于最优控制理论的控制策略，通过对系统模型进行预测，实时生成最优的控制策略，从而实现车辆运动的闭环控制。

这种导航技术能够应对不确定环境和动态障碍物的情况，具有较强的鲁棒性和自适应性。

四、挑战与展望AGV系统中的定位与导航技术在实际应用中仍面临一些挑战。

首先，定位精度和实时性是决定定位技术优劣的关键指标，如何在保证实时性的情况下提高定位精度仍是一个亟待解决的问题。

其次，导航技术需要考虑环境的动态性和随机性，如何通过智能算法实现快速、准确的路径规划和障碍物避障仍是一个研究热点。

此外，AGV系统中的多车协同和集群控制也是一个挑战，需要研究新的导航策略和控制算法。

AGV移动机器人的五种定位技术介绍AGV（Automated Guided Vehicle）移动机器人是一种自动导引车辆，能够在工业和物流领域进行物品运输和搬运任务。

为了准确定位AGV移动机器人的位置，可以采用多种定位技术。

下面将介绍五种常见的AGV定位技术。

1.激光定位技术：激光定位技术是一种通过激光扫描仪实现的定位方法。

它通过扫描周围环境并计算与物体的距离和角度来确定机器人的位置。

这种定位技术具有高精度和高可靠性的特点，适用于需要精确定位的场景，如仓库等。

2.视觉定位技术：视觉定位技术是一种使用摄像头和图像处理算法来确定机器人位置的方法。

它通过识别和匹配环境中的特征点或标志物来进行定位。

视觉定位技术具有较高的灵活性和适应性，可以适应不同环境和场景的变化。

3.超声波定位技术：超声波定位技术是一种使用超声波传感器来测量距离和方向的方法。

机器人通过发送超声波信号，并根据接收到的反射信号计算与物体的距离和方向，进而确定自身位置。

这种定位技术需要在环境中设置超声波信号源，适用于开放空间和室内场景。

4.地磁定位技术：地磁定位技术是一种通过检测地球磁场强度和方向来进行定位的方法。

机器人搭载磁力计和罗盘传感器，通过测量环境中的地磁场来确定自身位置。

地磁定位技术具有较高的稳定性和精度，适用于室内和地下场景。

5.惯性导航定位技术：惯性导航定位技术是一种使用加速度计和陀螺仪等惯性传感器来确定机器人位置的方法。

它通过测量机器人的加速度和角速度来计算和集成运动路径，并推算出位置。

惯性导航定位技术具有较高的实时性和灵活性，适用于复杂环境和短距离运动。

这些AGV定位技术各有优劣，可以根据不同的应用场景和需求选择合适的技术。

在实际应用中，也可以将多种定位技术进行组合和协同，以提高定位的精度和鲁棒性。

随着技术的不断进步，AGV定位技术将会越来越成熟和普及。

AGV常用导航方式对比AGV（Automated Guided Vehicle）是一种自动导引车辆，可以在工业场景中进行物料搬运和运输任务。

AGV具有多种导航方式可供选择，每种方式都有其独特的特点和适应范围。

下面将对AGV常用导航方式进行对比，以便帮助读者选择适合自己需求的导航方式。

1.磁导航磁导航是AGV常用的一种导航方式。

它通过在地面上埋设磁条或者放置磁贴，然后AGV通过感应磁场来确定自己的位置和方向。

磁导航的优点是定位准确，精度高，适用于复杂环境。

然而，磁导航需要进行地面改造，对于一些场景可能不太适用。

2.激光导航激光导航是一种无接触的导航方式，它使用激光传感器扫描周围环境，通过分析激光反射信号来确定位置和方向。

激光导航适用于复杂环境，如仓库、工厂等，能够实现精确定位和避障功能。

然而，激光导航设备价格较高，使用成本较高。

3.视觉导航视觉导航是一种基于摄像头和图像处理算法的导航方式。

它通过捕捉环境中的图片或视频，然后使用图像处理算法来识别和跟踪目标物体，从而实现导航和定位。

视觉导航适用于柔性环境，如办公室、医院等，具有较高的灵活性和自适应性。

然而，视觉导航对于光线、视角等因素比较敏感，光线不好的环境下可能无法正常工作。

4.惯性导航惯性导航是一种基于加速度计和陀螺仪等惯性传感器的导航方式。

它通过测量车辆的加速度和角速度来确定位置和方向。

惯性导航适用于简单环境和短距离移动，具有实时性好和适应性强的特点。

然而，惯性导航容易受到误差累积的影响，导航精度相对较低。

5.超声波导航超声波导航是一种基于超声波传感器的导航方式。

它通过发射超声波并检测回波的时间来计算物体与车辆的距离，从而实现避障和导航功能。

超声波导航适用于近距离避障和定位，具有成本低、检测范围广的优势。

然而，超声波传感器的准确度受到环境因素的影响，如温度、湿度等。

综上所述，AGV常用的导航方式有磁导航、激光导航、视觉导航、惯性导航和超声波导航。

agv小车定位原理AGV（Automated Guided Vehicle）小车是一种能够自主导航和定位的无人驾驶车辆。

AGV小车的定位原理是通过多种传感器和算法相结合，实现对自身位置的准确感知和定位。

AGV小车的定位主要依靠以下几种技术：1. 激光导航技术：AGV小车通常会配备激光传感器，通过发射激光束并接收反射回来的光信号，从而测量出与物体的距离。

激光导航技术可以实现对小车与周围环境的距离感知，进而确定小车的位置。

2. 视觉导航技术：AGV小车还可以利用摄像头等视觉传感器进行定位。

通过对环境中的特征进行识别和匹配，比如墙壁、地标等，可以确定小车相对于这些特征的位置和方向。

视觉导航技术可以提供更精确的定位信息，但对环境要求较高，需要有明显的视觉特征。

3. 超声波定位技术：AGV小车还可以使用超声波传感器进行定位。

超声波传感器可以发射超声波，并通过接收反射回来的声波来测量物体与小车之间的距离。

通过多个超声波传感器的组合使用，可以实现对小车位置的精确定位。

除了以上传感器技术外，AGV小车还可以使用惯性导航系统（Inertial Navigation System，INS）进行定位。

惯性导航系统利用陀螺仪和加速度计等传感器，通过测量小车的姿态和加速度变化，来估计小车的位置。

惯性导航系统的优点是精度高、无需外部参考，但容易受到误差累积的影响。

为了实现精确的定位，AGV小车通常会将上述多种定位技术进行融合使用。

比如，通过将激光导航和视觉导航相结合，可以提高定位的准确度和稳定性。

同时，小车还会利用地图和路径规划算法，将定位信息与预先建立的地图进行匹配，从而确定小车的位置和行驶路径。

AGV小车的定位原理不仅仅局限于以上几种技术，还可以根据具体应用需求使用其他传感器和算法。

例如，可以利用无线通信技术，通过与基站或其他小车进行通信，实现对位置的共享和校正。

AGV小车的定位原理是通过多种传感器和算法相结合，实现对自身位置的准确感知和定位。

AGV方案规划关键在现代物流行业中，无人驾驶物流车（也称为AGV）已成为了一种重要的物料运输工具。

通过使用AGV，物流企业可以提高效率、减少劳动力成本、提高安全性。

然而，AGV方案规划是关键的一步，它决定了企业能否充分发挥AGV的优势，提高物流运输的效率。

以下是AGV方案规划的关键点。

确定可靠的导航方案AGV的导航方案是一项非常重要的考虑因素，因为它对AGV运行的效率和准确性具有直接影响。

在选择 AGV 导航方案时，通常有以下几个可供选择的选项: 磁导航，惯性导航和视觉导航。

•磁导航 - AGV使用磁性带来跟踪和导航路径。

这是一种在工厂环境中使用最普遍的导航方式，因为它可以实现高精度的定位和轨迹控制。

•惯性导航 - 这种导航方法利用惯性传感器（如陀螺仪和加速度计）来跟踪AGV的运动状态并计算其位置。

这个方法不需要在工厂环境中设置特殊的标记，并且可以使用相对简单的硬件来实现。

•视觉导航 - 这种导航方法利用摄像头或激光雷达等设备来捕捉场地信息，然后使用SLAM（simultaneous localization and mapping）算法来计算AGV的位置。

这个方法对于形状复杂的环境和动态环境具有很好的适应性。

确定最合适的载荷容量在AGV方案规划过程中，需要确定需要AGV承载的物品类型和重量。

根据所选的载荷和载重能力，可以确定AGV使用的车型和尺寸。

考虑到生产环境中不同的物品大小和重量，有不同载荷容量的AGV可以使用。

如果所需物品过于重或过于大，则需要选择更大尺寸的AGV。

另外，对于承载不同类型物品的AGV，需要确定相应的载荷平台设计和运输方式。

例如可以采用皮带式输送系统、输送线、升降式装卸台或者人工装卸等。

保证安全性AGV系统可以显著提高工厂运营的安全性和效率。

然而，这种系统的部署也具有一些固有的安全风险。

因此，在部署AGV之前，需要对工厂的工业安全标准进行全面审查，并检查AGV系统的所有方面，并确保它符合所有相关的安全法规和标准。

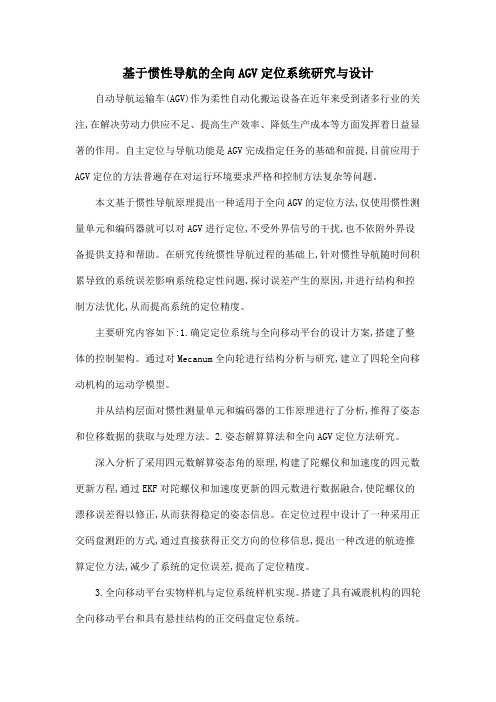

基于惯性导航的全向AGV定位系统研究与设计自动导航运输车(AGV)作为柔性自动化搬运设备在近年来受到诸多行业的关注,在解决劳动力供应不足、提高生产效率、降低生产成本等方面发挥着日益显著的作用。

自主定位与导航功能是AGV完成指定任务的基础和前提,目前应用于AGV定位的方法普遍存在对运行环境要求严格和控制方法复杂等问题。

本文基于惯性导航原理提出一种适用于全向AGV的定位方法,仅使用惯性测量单元和编码器就可以对AGV进行定位,不受外界信号的干扰,也不依附外界设备提供支持和帮助。

在研究传统惯性导航过程的基础上,针对惯性导航随时间积累导致的系统误差影响系统稳定性问题,探讨误差产生的原因,并进行结构和控制方法优化,从而提高系统的定位精度。

主要研究内容如下:1.确定定位系统与全向移动平台的设计方案,搭建了整体的控制架构。

通过对Mecanum全向轮进行结构分析与研究,建立了四轮全向移动机构的运动学模型。

并从结构层面对惯性测量单元和编码器的工作原理进行了分析,推得了姿态和位移数据的获取与处理方法。

2.姿态解算算法和全向AGV定位方法研究。

深入分析了采用四元数解算姿态角的原理,构建了陀螺仪和加速度的四元数更新方程,通过EKF对陀螺仪和加速度更新的四元数进行数据融合,使陀螺仪的漂移误差得以修正,从而获得稳定的姿态信息。

在定位过程中设计了一种采用正交码盘测距的方式,通过直接获得正交方向的位移信息,提出一种改进的航迹推算定位方法,减少了系统的定位误差,提高了定位精度。

3.全向移动平台实物样机与定位系统样机实现。

搭建了具有减震机构的四轮全向移动平台和具有悬挂结构的正交码盘定位系统。

系统电路采用分布式模块化的设计思想,包括主控制器模块、电机驱动模块、正交码盘定位模块和遥控器模块,并完成了相应控制软件的算法设计与调试。

4.全向移动平台和定位系统实验验证与分析。

通过转台实验验证了航向角的动态跟随效果。

通过航向跟踪实验保证了机器人运行过程中的姿态稳定。

基于惯性导引AGV控制系统的设计研究摘要简要地介绍了基于惯性导引的AGV控制系统的原理和组成，并对AGV控制系统结构和软硬件设计进行了阐述，提出了一种采用惯性导引控制的AGV设计方法，并通过样车实验结果表明，样车运行过程稳定，定位精度较好、控制性能良好。

关键词AGV；惯性导引；系统设计0 引言自动导引运输车(AGV)系统是当今柔性制造系统（FMS）和自动化仓储系统中物流运输的主要手段。

作为一种无人驾驶工业搬运车辆，高速高效、高定位精度、智能化、网络化是目前自动导引小车系统的重要研究内容。

国内自动导引运输车较多采用电磁导引与激光导引技术，电磁导引是在AGV行驶路径上埋设导引线进行导引，电磁导引方式不适合复杂路径，路径不可任意规划。

激光导引是在AGV行驶路径的周围安装位置精确的激光反射板，AGV通过发射激光束，同时采集由反射板反射的激光束来确定其当前的位置与方向，其导引路径可以任意规划，但其导引方式不适合激光反射板容易被货物遮挡或者不易安装的场合，同时激光导引技术在导引过程中存在盲区多的缺点。

惯性导引技术在航天和军事上较早运用，是AGV领域新兴的一项技术，其主要优点是技术先进，定位准确性高，灵活性强，便于组合和兼容，适用领域广。

惯性导引技术已被国外的许多AGV生产厂家所采用。

近年来MEMS惯性敏感元件的高速发展使惯性导引在工业领域得到广泛应用，其高集成度、高性价比等特点极大推动了惯性导引技术在自动导引小车系统领域研究的发展。

本论文研究一种惯性测量方法，采用捷联结构的惯性导引技术，提出一种AGV控制系统的解决方案。

1 系统总体结构系统由AGV调度系统与AGV控制系统两大部分组成。

AGV调度系统为固定式基站，AGV控制系统则为车载控制系统由电池进行供电，两大系统之间通过ZigBee无线模块进行通讯，如图1所示，AGV调度系统是由计算机外接ZigBee 模块组成，而AGV控制系统则分别由AGV控制器、位置检测装置及AGV驱动器三大部分组成。

浅谈四种常见的agv导航方式及各自的优缺点了解过AGV小车的朋友都知道，agv小车也叫作自动搬运车、搬运机器人等，agv小车主要是通过电磁、光学或其它自动导引装置，能够实现自主规划线路自动行驶的一个过程，是一种具有安全性高以及拥有各种搭载功能的运输小车。

agv小车和传统的搬运车相比，它更具备行动灵活、效率高、运维便捷、功能丰富、安全强等特点。

在进行搬运过程中，AGV在活动过程中是不需要任何铺设轨道或者支座架等固定装置的，它甚至可以不受场地、道路的影响。

所以，在自动化物流系统当中，充分体现了agv的柔性和自动性，帮助企业真正意义上的提供高效、经济的无人化生产。

如今，市面上常见的agv导航方式有很多种，例如电磁导航、磁条导航、二维码导航、激光导航、视觉导航等。

那么，它们之间各自的优缺点都有哪些呢?今天，国辰机器人就带大家一起来了解一下。

磁条导航磁条导航技术和电磁导航类似，不同之处在于使用的金属线的路面附着了磁条，通过引导磁条检测信号来实现的。

磁条导航系统优点：AGV定位进行精确，路径的铺设、变更或扩充发展相对复杂电磁导航较容易，磁条成本水平较低。

磁条导航缺点：磁条容易断裂，需要定期维护，路径变化需要重新铺设磁条，AGV只能按照磁条行走，无法通过控制系统实现智能避让或任务实时变化。

二维码导航二维编码导航的原理是通过扫描摄像机放置在地面上的二维编码，通过分析二维编码信息获取当前位置信息。

二维编码导航通常与惯性导航相结合来实现精确定位。

惯性导航是利用移动机器人传感器(光电编码器、陀螺仪)获取机器人的位置和姿态，通常作为辅助定位。

二维码导航系统优点：定位可以精确，小巧灵活，铺设、改变发展路径也较容易，便于管理控制信息通讯，对声光无干扰。

二维码导航缺点：路径问题需要通过定期维护，如果没有场地复杂，则需要更加频繁更换二维码，对陀螺仪的精度及使用寿命要求学生严格，另外对场地平整度有一定发展要求，价格水平相对具有较高。

agv分类
AGV小车的分类方式有很多种,本章就简单介绍几种。

第一种，按AGV导引方式分类，详细可以见上一章节。

1.电磁导航AGV
2.磁带导航AGV
3.色带导航AGV
4.激光导航AGV
5.惯性导航AGV
6.视觉导航AGV
第二种，按AGV驱动方式分：
1.单轮驱动AGV
2.双轮驱动AGV
3.多轮驱动AGV
4.差速驱动AGV
第三种，按AGV移载方式
1.叉车式AGV
2.牵引式AGV
3.背负式AGV
4.滚筒式AGV
5.托盘式AGV
6.举升式AGV
第四种、按AGV控制形式
1.普通型AGV
2.智能型AGV
第五种，按AGV承载重量分：
1.轻便式AGV(500kg以下)
2.中载式AGV(500kg-2t以内)
3.重载式AGV(2T-20T以内）
第六种，按AGV运行室内外来分：
1.室内AGV
2.室外AGV
第七种，按AGV应用分类
1.工业制造/搬运AGV
2.仓储物流流AGV
3.服务型AGV 。

细数AGV的几种导航方式随着工厂自动化，计算机集成的制造系统技术逐步发展和自动化立体仓库的广泛使用，AGV 作为联系物流管理系统有必要的自动化搬运小车，其自身的范围和技术水平都得到了迅猛的发展。

但是往往越来越多的人知道它，觉得需要它，但是不怎么了解它，然后担心AGV 的种种问题。

在这里我给大家简单介绍下大致的AGV 类型，让那些觉得有需要的公司做个浅入的了解。

现在市面上的AGV 小车分为大致八个类型的，坐标导航、电磁导航、磁导航、激光导航、光学导航、惯性导航、坐标导航：用定位块将AGV 的行驶区域分成若干坐标小区域，通过对小区域的计数实现导航，一般有光电式（将坐标小区域以两种颜色划分，通过光电器件计数）和电磁式（将坐标小区域以金属块或磁块划分，通过电磁感应器件计数）两种形式，其优点是可以实现路径的修改，导引的可靠性好，对环境无特别要求。

缺点是地面测量安装复杂，工作量大，导引精度和定位精度较低，且无法满足复杂路径的要求。

磁导航：用在路面上贴磁条替代在地面下埋设金属线，通过磁感应信号实现导航，其灵活性比较好，改变或扩充路径较容易，磁条铺设简单易行，或者有的公司觉得怕把感应磁条贴在地面上影响美观，还有一种方法就是在地面上槽个可以隐藏磁条的小坑，不会影响到美观作用。

但此导航方式可能会受环路通过的金属等硬物的机械损伤，对导航有一定的影响。

激光导航：激光导航方式目前主要分为两种，一种是有反光板的激光导航方式；另一种是无反光板激光自主导航方式。

有反光板激光导航在AGV 行驶路径的周围安装位置精确的激光反射板，AGV 通过发射激光束，同时采集由反射板反射的激光束，来确定其当前的位置和方向，并通过连续的三角几何运算来实现AGV 的导航。

另一种则是通过激光测距建立小车的整套行驶路径地。
