高压加热器运行技术措施

火力发电厂高压加热器运行维护守则(1983年)中华人民共和国水利电力部关于颁发《火力发电厂高压加热器运行维护守则》的通知(83)水电电生字第47号1979年我部曾颁发《火力发电厂高压加热器运行维护守则(试行本)》，经过几年来的试用，对大型机组正常投入高压加热器，保证机组出力和节约能源，起了积极作用。

1981年我部又组织有关单位对该守则进行补充与修改。

现正式颁发《火力发电厂高压加热器运行维护守则》，原试行本同时作废。

各单位在执行中，对本守则的意见请随时函告我部。

1983年5月16日第一章总则第1条为了确保火力发电厂的安全经济满发，汽轮机在运行时，各高压加热器(以后简称高加)均应经常投入运行。

第2条如因故障必须停用高加时，应按照制造厂规定的高加停用台数和负荷的关系，或根据汽轮机抽汽压力来确定机组的允许最大出力。

第3条为了防止在高加管子破裂时可能造成汽轮机进水和高加筒体爆破及由此而造成人身事故，高加系统必须配置完好的保护装置，高加投入运行时保护装置必须同时投入使用。

第4条我国进汽压力为90at(1at=9.80665×104Pa)及以上的100MW以上大型机组，目前广泛采用U形管式和盘管式这两种表面式高加，本守则主要是对此而编制的，各发电厂编制现场规程时应以本守则为依据。

由于高加热力系统型式多样，在编制现场规程时，尚需按照设备的结构特点、制造厂家的要求结合现场具体条件加以充实。

第5条各厂编制的现场规程中，应附有下列技术资料：(1)高加热力系统图，包括给水、抽汽、疏水等系统；(2)高加保护装置系统图；(3)高加给水的设计通流量和最大允许通流量；(4)通过试验求得高加进汽压力和出口水温的关系曲线；(5)疏水调节阀门开度和负荷的关系；(6)各台高加允许的给水温升值。

第6条设计、制造和安装单位要为实施本守则创造条件。

第二章一般要求一、保护装置第7条高加保护装置应保证在高加发生漏泄、疏水调节阀卡涩等异常情况时，保护汽轮机不进水、高加筒体不爆破、锅炉不断水。

工程技术科技创新导报 Science and Technology Innovation Herald31DOI：10.16660/ki.1674-098X.2018.26.031600MW超临界机组高压加热器运行指引①宋波(华润电力常熟有限公司 江苏常熟 215536)摘 要：在电厂锅炉热力循环中，为提高机组热循环效率，汽轮机抽出一部分蒸汽用于给水加热以及各种厂用汽（如给水泵汽轮机）等。

给水加热系统是否能正常、高效率运行，对机组的安全性、能耗、经济性影响较大。

在实际运行中，正确的启停操作及检修方法对保证给水加热系统的稳定运行起到关键作用。

本论文就高压加热器停复役操作做了详细说明，并对高压加热器退役期间的关注问题进行了总结和分析，对同类型机组运行方式管理有较大的借鉴意义。

关键词：高压加热器 停复役 操作 注水中图分类号：TM62 文献标识码：A 文章编号：1674-098X(2018)09(b)-0031-02①作者简介：宋波（1976—），男，汉族，陕西三原人，硕士研究生，电力工程高级工程师，研究方向：汽机运行。

超临界机组采用抽汽加热锅炉给水的目的在于充分利用蒸汽热量，减少冷源损失，使整个系统热耗下降。

同时利用部分已在汽轮机作过功的热蒸汽加热给水，使给水温度提高，借此来减少给水加热过程的热量损失。

现代大型600MW发电机组一般设计7～8级抽汽，高压加热器常规设置3～4个，高、低压加热器基本采用联合式表面加热器，加热器一般由疏水冷却段、凝结段、过热蒸汽冷却段等三部分组成。

由于高压加热器设计、安装、检修和运行等多方面原因，高加出现故障时，对系统热经济性影响很大，同时也带来安全风险[1]。

某公司600MW机组配置3台高压加热器（以下简称高加），本文以3号高加解列检修为例，对高加的运行及关注事项作出指引。

1 高加停役操作方法(1)高加抽汽侧按照压力高低顺序依次退出1、2、3号高加汽侧，退出后将抽汽管道疏水阀打开，高加汽侧疏水切换至凝汽器，手紧高加汽侧抽汽电动阀。

高压加热器检修组织措施及技术措施1组织机构现场总协调：技术负责：安全负责：安全监察部：施工人员（或班组）：2各岗位主要职责：现场总协调：负责整个施工的具体组织管理工作。

负责审查本施工“三措两案”，检查安全生产保证体系，监督、检查规章制度执行情况，对现场安全和质量进行抽查和指导。

技术质量负责人：负责整个施工的安全技术管理工作。

负责审查本施工“三措两案”，监督、检查规章制度执行情况，检查规章制度执行情况，重点对施工现场的安全和质量进行检查和指导。

安全员：负责建立健全施工安全网组织，负责审查本施工“三措两案”。

督促落实现场安全工器具配备使用符合要求，督促检查班组召开安全技术交底会和班前班后会，深入施工现场检查安全生产和遵章守纪情况，发现问题及时处理。

班组长：负责具体组织工作，召开班组安全技术交底会和班前班后会，监督班组成员正确、安全的进行工作，对违章或违反工序人员加以制止和责令改正。

施工( 班组)人员：认真学习执行电业安规、作业指导书、安全交底内容。

正确、安全进行工作。

技术措施1、停止6号机运行，凝汽器破坏真空到零。

2、本次对6号机高压加热器汽侧打压查漏、对1、2、3号高加人孔用托架拆开，排风降温后检查隔板。

用压缩空气汽测冲压管口查漏、严禁将管口损坏，对查出泄漏管束、用锥度10.6mm*10mm堵头插入泄漏管束（离管板3mm处）氩弧焊封焊处理。

2、关闭1号高加进汽电动门、2号高加进汽电动门、3号高加进汽电动门、1号高加紧急放水一道门、2号高加紧急放水一道门、3号高加紧急放水一道门、1号高加紧急放水电动门、2号高加紧急放水电动门、3号高加紧急放水电动门、1号高加东侧汽侧放水一道门、2号高加东侧汽侧放水一道门、3号高加东侧汽侧放水一道门、1号高加东侧汽侧放水二道门、2号高加东侧汽侧放水二道门、3号高加东侧汽侧放水二道门、1号高加中间汽侧放水一道门、2号高加中间汽侧放水一道门、3号高加中间汽侧放水一道门、1号高加中间汽侧放水二道门、2号高加中间汽侧放水二道门、3号高加中间汽侧放水二道门、1号高加西侧汽侧放水一道门、2号高加西侧汽侧放水一道门、3号高加西侧汽侧放水一道门、1号高加西侧汽侧放水二道门、2号高加西侧汽侧放水二道门、3号高加西侧汽侧放水二道门、1号高加东侧启动排汽一道门、2号高加东侧启动排汽一道门、3号高加东侧启动排汽一道门、1号高加西侧启动排汽一道门、2号高加西侧启动排汽一道门、3号高加西侧启动排汽一道门、1号高加进汽管道放空气门、2号高加进汽管道放空气门、3号高加进汽管道放空气门。

加温机设备安全技术措施加温机设备是现代化生产中不可或缺的一种设备，其通过加热的方式使生产过程中的物质达到不同温度、状态的要求，但由于其操作时涉及高温、高压等诸多安全隐患，因此实施加温机设备的安全技术措施显得至关重要。

下面将具体介绍加温机设备的安全技术措施。

加温机设备操作人员管理首先，加温机设备操作人员应该根据岗位要求，拥有相关资质证书和职业技能水平，且应该进行系统化的培训和考核。

此外，加温机设备的操作人员应该遵守相关操作规程，并进行示范操作，确保每个人掌握正确的设备操作方式。

操作人员在操作过程中应该注意观察加温机设备的运行状态，及时做好设备日常维护和保养，以确保设备的正常运行。

设备检查和维护对于加温机设备，定期的设备检查和维护是必不可少的。

在设备的生产使用过程中，需要定期对加温机设备的排气孔、油路、加热元件、接线板、安全电器等部分进行检查，保持设备的高效、安全运行。

此外，还应定期对设备的水、电源进行检查，及时更换损坏器材，防止发生流体泄漏、电、水泵、线路故障等危险事件。

安全警示标识及操作文明规范为了引导加温机设备操作人员合理使用设备，需要在恰当的位置设置安全警示标识，包括电气警示、灭火器材等警示标识，引导操作人员合理使用加温机设备。

在操作加温机设备过程中，还需遵守操作文明规范，如操作过程中不得吸烟、不得超负荷运行等，以保障安全操作。

仪表观测及漏电保护措施在操作加温机设备过程中，需要对仪表进行观测，并定时校准，以确保运行数据的准确性。

另外，在操作过程中，需要定期对设备漏电进行检查，及时维修，避免因器材老化、电源等因素导致设备漏电，出现安全隐患。

废水及废气污染控制在加温机设备运行过程中，放射的废水和废气可能会对环境造成污染，因此需要建立废水、废气处理系统，配备专业设备，保证设备运行不影响环境。

此外，还需要规范操作人员对废水、废气的处理方式，保证设备运行过程中的环境卫生。

总之，加温机设备在生产过程中扮演着至关重要的角色，而安全是生产的核心要素，因此，要制定合理、科学的加温机设备安全技术措施，并严格执行、不断完善，以保障设备的高效、安全运行。

文件编号：RHD-QB-K6959 （解决方案范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX高压加热器更换技术质量安全措施标准版本高压加热器更换技术质量安全措施标准版本操作指导：该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。

，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。

一、项目名称：#1机组#6低压加热器更换二、立项原因：我厂#1机组#6高压加热器系美国FW公司1986年产品，于1990年正式投入运行，该加热器为立式U型管表面式换热器，系统编号为N21-B006，换热面积9749平方英尺，换热管规格为0.625×0.083英寸和0.625×0.088英寸碳钢管（SA556C-2），换热管数量1420根。

高加外壳材质选用SA516Gr70，高加内部隔热罩采用SA387Gr11。

该高压加热器从投入运行至今换热管共发生泄漏3次，泄漏管数量5根。

20xx年3月3日，在设备巡检过程中，发现1号机#6高压加热器壳体泄漏，及时将高加汽侧解列，周围设安全围栏。

打开壳体保温后发现进汽口右侧壳体局部外凸变形。

具体情况如下：1、变形部位：进汽口右侧90度范围；2、变形面积约：1-1.5平方米；3、直径方向变形量约：20-30mm。

4、漏汽点为进汽口补强处焊口（变形拉裂，拉裂环形长度900 mm）。

根据高加以上出现的严重缺陷问题，已彻底不能满足在线安全运行需要，机组运行中将#6高压加热器汽侧全部退出运行，疏水管道截断，#7、8疏水改至除氧器运行方式。

机组在该方式下长期运行，不论从安全还是经济角度考虑，都势必会造成不良影响。

为此，20xx年3月与上海动力设备有限公司达成技术协议并签定商务合同，设计制造一台新高压加热器，利用机组检修机会予以更换。

定做的新高压加热器交货期已到，同时我厂正逢#1机组计划检修，因此决定在本次C级检修中予以更换，以尽快恢复#1机组高压加热器系统的正常运行。

高温高压操作规程引言概述：高温高压操作是一种在特定环境条件下进行的工业操作，其涉及到高温和高压的处理和控制。

为了确保操作的安全性和效率，制定一套严格的高温高压操作规程是必要的。

本文将详细介绍高温高压操作规程的五个部份。

一、操作前的准备工作1.1 确定操作目标和要求：在进行高温高压操作之前，首先需要明确操作的目标和要求。

这包括确定所需的温度和压力范围，以及操作所需的时间和材料等。

1.2 安全措施的准备：在进行高温高压操作之前，必须确保操作场所的安全。

这包括检查设备的完整性和性能，确保紧急停机装置的正常工作，并提供必要的个人防护装备，如耐高温手套、护目镜等。

1.3 资源准备：在进行高温高压操作之前，需要准备好所需的资源。

这包括准备好所需的材料和试剂，确保设备和仪器的正常运行，并提供必要的工具和设备。

二、操作过程的控制2.1 温度控制：在高温高压操作中，温度的控制是至关重要的。

在操作过程中，应使用专业的温度控制设备，确保温度的准确控制和稳定性。

同时，应定期检查和校准温度计和温度传感器，以确保其准确性和可靠性。

2.2 压力控制：在高温高压操作中，压力的控制也是非常重要的。

应使用专业的压力控制设备，确保压力在设定范围内的稳定控制。

同时，应定期检查和校准压力计和压力传感器，以确保其准确性和可靠性。

2.3 操作时间控制：在高温高压操作中，操作时间的控制对于操作结果的质量和效率至关重要。

应根据操作的要求和设备的性能，合理安排操作时间，并在操作过程中进行相应的监控和调整。

三、操作后的处理和清理3.1 安全检查：在高温高压操作结束后，应进行安全检查，确保设备和操作场所的安全。

应检查设备的完整性和性能，排除潜在的安全隐患。

3.2 设备维护：高温高压操作对设备的磨损和损坏较大，因此在操作后需要进行设备的维护和保养。

应定期检查设备的运行状态，清洁设备表面，并更换磨损严重的零部件。

3.3 废物处理：在高温高压操作中产生的废物和污染物需要妥善处理。

高加操作规程一、高加投运前的检查与准备一、高加投运前的检查与准备1、现场清洁，设备、管道保温良好，各表计完好齐全，仪表与保护电源投入。

2、电动阀门送电。

3、检查系统阀门开关位置正确。

4、高加保护试验良好。

二、高压加热器存在下列问题之一时禁止投入1、水位计失灵，无法监视水位。

2、高加钢管泄漏严重。

3、一、二级抽汽逆止门卡涩或动作不正常。

4、高加保护和抽汽逆止门保护不能正常投入时。

二、高加的启动与停止一、高加的启动1、高加检修工作结束，安全措施撤消。

2、联系电气、热工各电动和仪表送电。

检查并实验疏水调节装置应正确，各压力表、温度表、水位计及照明处于良好状态。

3、开启注水门，缓慢向高加注水，，当内部压力升到全压后关闭注水门。

注意内部水压是否下降，以确定钢管有无泄漏现象。

4、检查入口联成阀应开启，出口逆止门强制手轮在开启位置。

5、开启电磁阀入口水总门，前后截门，关闭旁路门，检查联成阀不应关下。

6、在值长主持下，由机、热有关人员参加，进行高加保护实验应良好。

7、开启出入口电动门，关闭旁路电动门。

8、稍开#1、#2高加进汽门，维持压力0.19-0.29MPa，暖加热器15Min，当空气门冒白汽后将其关闭。

9、通知锅炉逐步开大高加进汽门，使给水温度按5℃/Min均匀升至200-230℃。

10、当汽侧压力达0.68MPa时疏水倒向除氧器。

11、联系热工投入水位自动调整，水位应保持450mm，投入保护装置。

注：水位升到750mm时，发出水位高信号，并且紧急放水电动门动作，任一高加水位升到900mm时，保护动作，入口联成阀关闭，出口逆止门自动关闭，给水走旁路。

（联锁投入状态）12、关闭一、二段抽汽疏水门。

13、机组启动时，高加可随机启动。

二、高加的停止1、联系锅炉停止高加运行，注意给水温度变化。

2、逐渐关闭高加进汽门，使给水温度以2℃/Min均匀下降。

关闭一、二段抽汽疏水门。

3、高加内部压力到0.68MPa以下时，疏水倒至低加，当水位降到正常水位以下时关闭至低加疏水门，开启高加汽侧放水门和空气门。

高压电加热器安全操作及保养规程前言高压电加热器是一种安全性能比较高的加热器，但如果未正确操作和保养它，仍会发生意外事故。

因此，本文档将从安全操作和保养两个方面介绍高压电加热器。

安全操作设备安装1.在安装高压电加热器时，应按照说明书要求放置设备，保证插头与插座稳定可靠连接。

2.在电缆延长线上不得开故障断路器，应限制电源模块工作环境的最高温度。

3.请勿使用已损坏或破损的电源线或插头。

操作方式1.在打开高压电加热器时，请务必按照设备说明书要求操作。

2.高压电加热器在使用前需要预热，等待预热指示灯熄灭后方可使用。

3.使用过程中不要把手伸进高压电加热器内部，以免触电。

4.高压电加热器使用完毕后，应关闭设备电源，并等待其自行冷却。

注意事项1.不得在高压电加热器上堆放物品，以免遮挡散热孔。

2.高压电加热器不得受到水或潮湿环境的影响。

3.请勿在电源模块上加热液体或其他液体。

4.使用过程中，如发生异响或其他异常情况，请立即停止使用，并联系售后服务。

5.勿将高压电加热器外部表面插入物品或使用清洁剂擦拭。

保养规程日常维护1.在使用高压电加热器前，请检查设备是否正常，如有故障请先排除故障后再使用。

2.在使用完毕后，请关闭电源，等待设备自行冷却。

3.请勿用粗布或带有砂粒的清洁布擦拭高压电加热器的外壳和控制面板。

4.每周应对高压电加热器外壳进行擦拭和清洁，避免积尘。

定期检查1.每三个月检查散热孔是否有积尘，如有积尘可用吸尘器将其清理干净。

2.每六个月需要对高压电加热器内部进行检查和清洁。

3.每年对高压电加热器进行技术维护和保养，如更换易损部件等。

禁止操作1.不得任意拆卸、修理和更换未经授权的零配件。

2.避免撞击设备，以免设备外壳变形或内部元器件损坏。

结论通过本文档，我们可以了解到高压电加热器的安全操作和保养规程，只有正确的操作和保养才能保证其正常运行，避免意外事故的发生。

汽轮机高、低压加热器调试措施1概述华电新疆发电有限公司昌吉热电厂2×330MW热电联产工程1号汽轮机为上海电气集团股份有限公司制造的型号为CZK330-16.7/0.4/538/538型亚临界、一次中间再热、高中压合缸、单轴双缸双排汽、直接空冷汽轮机。

机组配用的高压加热器（以下简称高加）系上海电气集团股份有限公司生产的JG-1025、JG-1110、JG-885型高压加热器。

所配用的低压加热器（以下简称低加）系上海动力设备有限公司生产的低压加热器。

该机组由新疆电力设计院设计，山东电建二分公司负责安装，新疆电力科学研究院负责机组的整套调试工作。

根据有关规程、规范，结合本系统的实际情况，特编制本措施。

2调试目的全面检查高、低加系统设计、制造及安装的质量，保证高、低加系统安全可靠地投运。

3依据标准3.1《火力发电建设工程启动试运及验收规程》［DL/T5437-2009］。

3.2《火电工程启动调试工作规定》［电力部建设协调司建质（1996）40号］。

3.3《火电工程调整试运质量检验及评定标准》［电力部建设协调司建质（1996）111号］。

3.4《电力建设施工及验收技术规范》（汽轮机机组篇）［DL5011-92］。

3.5《国家电网公司电力安全工作规程（火电厂动力部分）》［国家电网安监（2008）23号］。

3.6《防止电力生产重大事故的二十五项重点要求（2000年版）》。

3.7《中国华电集团公司工程建设管理手册》中国华电工[2003]第260号。

3.8高、低压加热器说明书及设计图纸。

4调试使用设备经校验合格、准确可靠的现场DCS测点和就地表计。

5组织与分工5.1建设单位的职责全面协助试运指挥部做好试运全过程的组织管理，参加试运各阶段的工作的检查协调、交接验收和竣工验收的日常工作。

负责编制和发布各项试运管理制度和规定。

协调解决合同执行中的问题和外部关系等。

参加分部试运后的验收签证工作。

负责管理制造厂家的调试项目等。

高压加热器工作原理及投退操作注意事项高压加热器是汽轮机最重要的辅助设备之一，主要作用是抽取汽轮机中已做过功的部分蒸汽，提高锅炉给水温度。

如果高加故障停运，给水只能通过旁路管道进入锅炉，进入锅炉的给水温度就会大大降低，从而增加燃料的消耗量，降低了机组运行经济性。

高压加热器的组成及工作原理高压加热器（以下简称高加）由壳体和管系两大部分组成，在壳体内腔上部设置蒸汽凝结段，下部设置疏水冷却段，进、出水管顶端设置给水进口和给水出口。

当过热蒸汽由进口进入壳体后即可将上部主螺管内的给水加热，蒸汽凝结为水后，凝结的热水又可将下部疏冷螺管内的部分给水加热，被利用后的凝结水经疏水出口被疏流出体外。

高加泄漏后对机组的影响由于高加水侧压力远远高于汽侧压力，当传热管束即U型管发生泄漏时，水侧高压给水进入汽侧，造成高加水位升高，传热恶化，具体对机组的影响如下：1、泄漏管周围管束受高压给水冲击。

2、水侧压力远高于汽侧压力，高加泄漏发生时水位急剧升高，有可能造成汽轮机水冲击。

3、高加解列后，给水温度及主汽压下降，为满足机组负荷，则必须增加锅炉辅机出力，增加煤耗及厂用电率，机组经济性降低。

4、高加停运后，还会使汽轮机末几级蒸汽流量增大，加剧叶片的侵蚀。

5、汽机监视段压力升高，轴向推力增大。

必须降低或限制汽轮机的功率，影响发电量。

6、高加堵漏处理时间较长，影响高加投运率。

高加泄漏的现象1、高加水位高信号报警，高加端差增大。

2、给水泵转速增加，给水流量增大。

3、高加泄漏后，由于传热恶化，则造成给水温度降低。

高加泄漏原因分析1、运行中高加端差调整不及时。

2、高加受到的化学腐蚀。

3、负荷变化速度快造成热冲击。

4、在投入或停运过程中操作不当。

a. 投运前暖管时间不足，投运过程中温升率控制不当，产生热应力，使得U型管产生热变形。

b. 高加停运时，疏水侧温降滞后，产生热变形。

5、高加停运查漏堵焊检修质量不过关。

6、高加停运后保养措施不利，未进行探伤检测。

整体解决方案系列高压加热器运行技术措施（标准、完整、实用、可修改）编号：FS-QG-87295高压加热器运行技术措施Technical measures for high pressure heater operation说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定高压加热器是发电机组运行中，汽机不可缺少的重要组成部分;它的正常投入能够使给水与抽汽进行热交换，从而加热给水，提高给水温度，是火力发电厂提高经济性的重要手段。

为确保我厂高压加热器的正常投入和稳定运行，提高高压加热器投入率特制定以下措施:一、高压加热器投运(一)、高压加热器水侧投运1、检查高压加热器各水位计、温度、压力表计正确投入;2、检查高加进口电动三通阀在关闭状态，给水走旁路，给水母管压力正常;3、检查高加出口电动门在关闭状态;4、检查关闭高压加热器进出、口管道放水门;5、检查关闭高压加热器进出、口水室放水门;6、检查高压加热器汽侧水放尽后关闭放水门;7、检查关闭高压加热器危急疏水门;8、开启高加水侧放空气门，就地稍开高加注水阀向高加缓慢注水;9、待高加水侧放空气门连续出水后关闭水侧放空气门;10、待高加水侧压力升至与给水母管压力相同时(若高压加热器水侧压力达不到给水母压力，则停止充水，对高压加热器进行查漏并联系检修处理)，观察10分钟，检查高加水侧压力及汽侧水位的变化，以确定高加是否泄漏;11、缓慢开启高加出口电动门，检查高加水侧压力及汽侧水位有无异常，以确定高加及相应管路是否泄漏，直至高加出口电动门全开;12、开启高加入口电动三通阀，切断给水旁路，关闭高加注水阀，注意给水温度、压力的变化;(二)、高压加热器汽侧投运1、机组冷态启动时，高压加热器汽侧采用随机投运，汽轮机冲转前，投入高压加热器汽侧运行;2、检查高加逐级疏水(汽液两相流)调节装置各阀门位置正确;3、确认1、2、3号高加抽汽管道疏水阀在开启位置;4、开启1、2、3号高加危急疏水调节阀;5、开启抽汽逆止阀，开启抽汽电动阀，高加汽侧随汽轮机冲转升速进行暖管、升压;6、当高加汽侧压力高于除氧器内部压力时，关闭高加启动排气门，开启高加运行排气门;7、当高加汽侧压力大于除氧器压力0.2MPa以上时，高加疏水应倒至除氧器，关闭高加危急疏水调节阀，高加疏水导至逐级自流二、高压加热器的停运(一)、高压加热器的随机滑停1、随着机组负荷的下降，各高加的抽汽压力也随着下降，此时应注意各疏水调门动作正常，水位稳定，无大幅度波动。

高压加热器说明书高压给水加热器设计使用说明书（岱海电厂2×600MW亚临界机组高压加热器）06.3618.023 编制：校核：审核：哈尔滨锅炉厂有限责任公司二OO四年八月二十日目录一、概述二、高压给水加热器技术数据三、高压给水加热器结构四、高压给水加热器的运行与维护五、高压给水加热器换热管泄漏检修方法六、高压给水加热器防腐及贮存方法七、检验一、概述1、说明高压给水加热器（简称高加）是火力发电厂回热系统中的重要设备，它是利用汽轮机的抽汽来加热锅炉给水，使其达到所要求的给水温度，从而提高电厂的热效率并保证机组出力。

高加是在发电厂内最高压力下运行的设备, 在运行中还将受到机组负荷突变，给水泵故障，旁路切换等引起的压力和温度的剧变，这些都将给高加带来损害。

为此，高加除了在设计、制造和安装时必须保证质量外，还应加强运行、监视和维护，加强操作人员业务素质培训，才能确保高压加热器处于长期安全运行和完好状态。

本机组高加的运行维护和使用除按本说明书外，用户还应按有关规程，根据实际情况对高加进行使用、维护和监视，以满足电厂安全，经济和满发的要求。

2、主要设计制造标准2.1 美国机械工程学会“ASME”法规第Ⅷ篇第一分篇 2.2 美国热交换器学会“HEI”表面式给水加热器标准 2.3 GB150-1998《钢制压力容器》2.4 JB4730-94《压力容器无损探伤》2.5《压力容器安全技术检察规程》2.6 哈锅HG40.2002.014《引进型高压加热器制造、检验和验收技术条件》3、系统布置本机组高加系统采用单系列、卧式大旁路布置，有三台高加（从锅炉的方向依次称为第1、2、3高加）及附件组成：即JG-2150-1高加，JG-2200-2高加，JG-1650-3高加和附件。

在给水进入锅炉前，主给水从除氧器水箱经给水泵进入高加管程，在高加内通过汽轮机抽汽对主给水进行加热。

高加为逐级疏水，在正常情况时3号高加疏水去除氧器。

高温高压操作规程引言概述：高温高压操作是指在特定的工作环境下进行的一系列工作，其操作规程的制定对于保障工作人员的安全以及工作的顺利进行至关重要。

本文将从四个方面详细阐述高温高压操作规程的内容。

一、工作环境准备1.1 清理工作区域：在进行高温高压操作之前，需要对工作区域进行彻底清理，确保没有杂物、油污等可能引起意外的物品存在。

1.2 检查设备状态：对于高温高压设备，需要进行定期的检查和维护，确保设备处于良好的工作状态，避免发生故障或者事故。

1.3 确定工作区域边界：在工作区域周围设置明确的边界标志，以防止未经授权的人员进入，确保工作区域的安全。

二、个人防护措施2.1 穿戴适当的防护装备：在高温高压操作中，工作人员需要穿戴符合标准的防护服、手套、护目镜等，以保护自身免受高温和高压的伤害。

2.2 做好防护措施的培训：工作人员需要接受相关的培训，了解高温高压操作的风险和防护措施，并能正确使用防护装备。

2.3 定期体检：工作人员需要定期进行体检，以确保身体健康状况适合从事高温高压操作工作。

三、操作程序3.1 严格按照操作规程进行操作：在高温高压操作中，工作人员需要严格按照操作规程进行操作，不得擅自改变或者省略任何步骤。

3.2 注意操作顺序和时间：高温高压操作通常需要按照特定的顺序和时间进行，工作人员需要子细阅读操作手册，并按照要求进行操作。

3.3 注意操作细节：在高温高压操作中，一些细节可能会对操作结果产生重要影响，工作人员需要特殊注意这些细节，确保操作的准确性和安全性。

四、事故处理4.1 紧急住手操作：一旦发生事故或者异常情况，工作人员需要即将住手操作，并按照应急预案进行处理。

4.2 报告和记录：发生事故后，工作人员需要及时向上级报告，并详细记录事故的经过、原因和处理情况，以便事后进行分析和总结。

4.3 事故分析和改进：对于发生的事故，需要进行详细的分析和总结，找出事故的原因和改进的方案，以防止类似事故再次发生。

高压加热器规程第x篇高压加热器检修工艺规程第一章高压加热器结构概述第一节高压加热器工作原理1.1 概述我厂330MW机组给水系统串联布置了三台高压加热器，该加热器是由青岛青力锅炉辅机有限公司设计并制造的卧式、“U”型管管板式加热器，水室为半球形封头，小开口自紧密封式人孔结构。

高压加热器是配装机容量为330MW机组的回热设备，能有效地提高进入锅炉的给水温度，是汽机回热系统中重要组成部分之一。

其设计合理，运行安全可靠，能大大提高电厂的热效率，降低热耗，节省能源。

1.2 工作原理：高压加热器是一种传热设备，给水经除氧器加热除氧后由给水泵送入上级高加，通过传热管被抽汽加热后，流入本级高加，然后进入下级高加，再送入锅炉。

从汽机来的抽汽是温度较高的过热蒸汽，过热蒸汽从加热器的蒸汽口进入，首先在高加过热蒸汽冷却段完成第一次热传递。

过热段是利用蒸汽的过热度加热即将离开本级高加的给水，使给水出口温度进一步提高。

之后蒸汽进入高加饱和段，在此进行第二次传热。

饱和段是加热器主要的传热区，加热蒸汽在此释放大量的潜热并凝结成饱和疏水，大大提高了给水温度。

饱和疏水聚集在设备下部，并在压差的作用下靠虹吸原理进入疏冷段，在此，饱和疏水再次释放热量，加热刚进入高加的给水，完成第三次传热，最后疏水成为过冷水（低于饱和温度）经由疏水出口离开高加本体。

高压加热器的三段（即过热段、饱和段、疏冷段）均按不同的热交换模式采用先进的结构，并为其完成充分的热传递配置了恰当的传热面积，使加热器的设计更科学、合理，大大提高了电厂热效益。

第二节高压加热器结构组成2.1 结构简介高压加热器是卧式、U形管管板式结构，它的传热区段分为过热蒸汽冷却段、蒸汽凝结段、疏水凝结段三段组成。

2.1.1水室水室为半球形封头加自紧密封人孔结构，水室内部装有二行程的隔板（为不锈钢罩壳）、给水进口端的换热管装有不锈钢防磨套管。

水室封头和管板分别采用SA516Gr.70和20MnMoNb材料，二者用焊接方式联成一体，水室人孔采用高压人孔自紧密封结构，密封可靠，拆卸方便，便于检修。

高压加热器运行技术措施高压加热器是发电机组运行中，汽机不可缺少的重要组成部分；它的正常投入能够使给水与抽汽进行热交换，从而加热给水，提高给水温度，是火力发电厂提高经济性的重要手段。

为确保我厂高压加热器的正常投入和稳定运行，提高高压加热器投入率特制定以下措施：一、高压加热器投运（一）、高压加热器水侧投运1、检查高压加热器各水位计、温度、压力表计正确投入；2、检查高加进口电动三通阀在关闭状态，给水走旁路，给水母管压力正常；3、检查高加出口电动门在关闭状态；4、检查关闭高压加热器进出、口管道放水门；5、检查关闭高压加热器进出、口水室放水门；6、检查高压加热器汽侧水放尽后关闭放水门；7、检查关闭高压加热器危急疏水门；8、开启高加水侧放空气门，就地稍开高加注水阀向高加缓慢注水；9、待高加水侧放空气门连续出水后关闭水侧放空气门；10、待高加水侧压力升至与给水母管压力相同时（若高压加热器水侧压力达不到给水母压力，则停止充水，对高压加热器进行查漏并联系检修处理），观察10分钟，检查高加水侧压力及汽侧水位的变化，以确定高加是否泄漏；11、缓慢开启高加出口电动门，检查高加水侧压力及汽侧水位有无异常，以确定高加及相应管路是否泄漏，直至高加出口电动门全开；12、开启高加入口电动三通阀，切断给水旁路，关闭高加注水阀，注意给水温度、压力的变化；（二）、高压加热器汽侧投运1、机组冷态启动时，高压加热器汽侧采用随机投运，汽轮机冲转前，投入高压加热器汽侧运行；2、检查高加逐级疏水（汽液两相流）调节装置各阀门位置正确；3、确认1、2、3号高加抽汽管道疏水阀在开启位置；4、开启1、2、3号高加危急疏水调节阀；5、开启抽汽逆止阀，开启抽汽电动阀，高加汽侧随汽轮机冲转升速进行暖管、升压；6、当高加汽侧压力高于除氧器内部压力时，关闭高加启动排气门，开启高加运行排气门；7、当高加汽侧压力大于除氧器压力0.2MPa以上时，高加疏水应倒至除氧器，关闭高加危急疏水调节阀，高加疏水导至逐级自流二、高压加热器的停运（一）、高压加热器的随机滑停1、随着机组负荷的下降, 各高加的抽汽压力也随着下降, 此时应注意各疏水调门动作正常, 水位稳定，无大幅度波动。

第x篇高压加热器检修工艺规程第一章高压加热器结构概述第一节高压加热器工作原理1.1 概述我厂330MW机组给水系统串联布置了三台高压加热器，该加热器是由青岛青力锅炉辅机有限公司设计并制造的卧式、“U”型管管板式加热器，水室为半球形封头，小开口自紧密封式人孔结构。

高压加热器是配装机容量为330MW机组的回热设备，能有效地提高进入锅炉的给水温度，是汽机回热系统中重要组成部分之一。

其设计合理，运行安全可靠，能大大提高电厂的热效率，降低热耗，节省能源。

1.2 工作原理：高压加热器是一种传热设备，给水经除氧器加热除氧后由给水泵送入上级高加，通过传热管被抽汽加热后，流入本级高加，然后进入下级高加，再送入锅炉。

从汽机来的抽汽是温度较高的过热蒸汽，过热蒸汽从加热器的蒸汽口进入，首先在高加过热蒸汽冷却段完成第一次热传递。

过热段是利用蒸汽的过热度加热即将离开本级高加的给水，使给水出口温度进一步提高。

之后蒸汽进入高加饱和段，在此进行第二次传热。

饱和段是加热器主要的传热区，加热蒸汽在此释放大量的潜热并凝结成饱和疏水，大大提高了给水温度。

饱和疏水聚集在设备下部，并在压差的作用下靠虹吸原理进入疏冷段，在此，饱和疏水再次释放热量，加热刚进入高加的给水，完成第三次传热，最后疏水成为过冷水（低于饱和温度）经由疏水出口离开高加本体。

高压加热器的三段（即过热段、饱和段、疏冷段）均按不同的热交换模式采用先进的结构，并为其完成充分的热传递配置了恰当的传热面积，使加热器的设计更科学、合理，大大提高了电厂热效益。

第二节高压加热器结构组成2.1 结构简介高压加热器是卧式、U形管管板式结构，它的传热区段分为过热蒸汽冷却段、蒸汽凝结段、疏水凝结段三段组成。

2.1.1水室水室为半球形封头加自紧密封人孔结构，水室内部装有二行程的隔板（为不锈钢罩壳）、给水进口端的换热管装有不锈钢防磨套管。

水室封头和管板分别采用SA516Gr.70和20MnMoNb材料，二者用焊接方式联成一体，水室人孔采用高压人孔自紧密封结构，密封可靠，拆卸方便，便于检修。

汽机技术高压加热器知识讲解1、高压加热器作用：利用汽轮机的抽汽来加热锅炉给水，提高给水温度，减少了锅炉受热面的传热温差，从而减少了给水加热过程的不可逆损失，在锅炉中的吸热量也相应减少。

另一方面，汽轮机抽汽的利用，减少了冷源损失，使蒸汽热量得到充分利用，热耗率下降。

为了减小加热器端差，提高表面式加热器的热经济性，现代大型机组的高压加热器和少量低压加热器采用了联合式表面加热器。

此类加热器一般由以下三部分组成：1）过热蒸汽冷却段当抽汽过热度较高时，导致回热器的换热温差加大，不可逆换热损失也随之增大，为此在高压加热器和部分低压加热器装设了过热蒸汽冷却段,只利用抽汽蒸汽的过热度，蒸汽的过热度降低后，再引至凝结段，以减小总的不可逆换热损失。

在该冷却段中，不允许加热蒸汽被冷却到饱和温度，因为达到该温度时，管外壁会形成水膜，使该加热段蒸汽的过热度被水膜吸附而消失，没有被给水利用，因此在此段的蒸汽都保留有剩余的过热度。

在该段中，被加热水的出口温度接近或略低于抽汽蒸汽压力下的饱和温度。

2）凝结段加热蒸汽在此段中是凝结放热，其出口的凝结水温是加热蒸汽压力下的饱和温度，因此被加热水的出口温度，低于该饱和温度。

3）疏水冷却段设置该冷却段的作用是使凝结段来的疏水进一步冷却，使进入凝结段前的被加热水温得到提高，其结果一方面使本级抽汽量有所减少，另一方面，由于流入下一级的疏水温度降低，从而降低本级疏水对下级抽汽的排挤，提高了系统的热经济性。

实现疏水冷却的基本条件是被冷却水必须浸泡在换热面中，是一种水-水热交换器,该加热段出口的疏水温度,低于加热蒸汽压力下的饱和温度。

一个加热器中含有上面三部分中的两段或全部。

一般认为蒸汽的过热度超过50℃~70。

（:时，采用过热蒸汽冷却段比较有利，因此低压加热器采用过热蒸汽冷却段的很少。

只采用了凝结段和疏水冷却段的加热器,其端差较大。

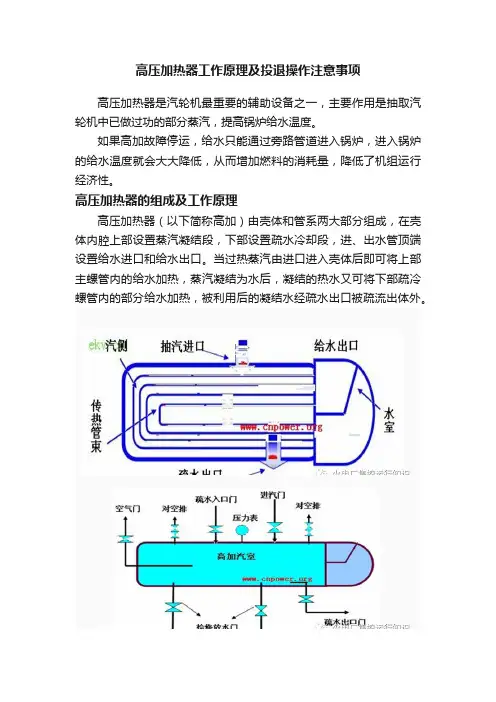

2、主要技术参数进入加热器的给水水质PH值：8.0~9.0硬度：0μmol∕L;氢电导率：≤0.15μs∕cm;溶解氧：3O~15Oμg∕L;铁离子：≤5μg∕L;铜离子：≤2μg∕L;钠离子：≤3μg∕L;二氧化硅：≤10μg∕L o3、结构特点高压加热器均由水室、管系和壳体等组成的卧式结构。
