巴基斯坦某工程水电站GIS位置比选研究
张涵;周宏民
【期刊名称】《水利科学与寒区工程》
【年(卷),期】2024(7)2
【摘要】巴基斯坦某水电站为地下厂房,本文针对GIS开关站选择地下或地面方案进行了研究,通过从工期、施工难度、地质风险、工程量及投资等方面进行对比分析,确定了合理的GIS布置方案,减少了地下工程工作量,加快了工程进度。
【总页数】3页(P101-103)
【作者】张涵;周宏民
【作者单位】中水北方勘测设计研究有限责任公司
【正文语种】中文
【中图分类】TV733
【相关文献】
1.巴基斯坦SK水电站工程整体水工泥沙模型试验研究
2.巴基斯坦卡洛特水电站工程地质勘察研究综述
3.境外水电站项目隧洞工程施工进度影响因素分析——以巴基斯坦SK水电站项目为例
4.中国美国巴基斯坦桥梁设计标准规范对比分析——以巴基斯坦卡洛特水电站工程为例
5.巴基斯坦卡洛特水电站天然砂石料场比选及开采运输方案研究
因版权原因，仅展示原文概要，查看原文内容请购买。
巴基斯坦葛洲坝sk项目总览摘要：1.项目背景2.项目进展3.项目意义4.面临挑战5.解决方案6.项目前景正文：【项目背景】巴基斯坦葛洲坝SK 项目是中国在巴基斯坦投资建设的一项重大工程项目，旨在满足该国日益增长的电力需求。
该项目位于巴基斯坦南部信德省，总投资约20 亿美元，由中国的葛洲坝集团与巴基斯坦的SK 能源公司共同承建。
项目内容为建设一座总装机容量为870 兆瓦的巨型水电站，预计年发电量将达到38 亿千瓦时。
【项目进展】自项目启动以来，各项工作进展顺利。
目前，大坝主体工程已完成约70%，预计将在2024 年实现首台机组发电。
此外，项目周边的基础设施建设也在同步推进，包括道路、桥梁和输电线路等。
这些基础设施将为当地经济发展提供重要支持。
【项目意义】巴基斯坦葛洲坝SK 项目对于巴基斯坦和我国具有重大意义。
首先，该项目有助于缓解巴基斯坦电力短缺问题，提高能源自给率，从而促进经济发展。
其次，项目将为当地创造大量就业机会，助力民生改善。
最后，该项目是“一带一路”倡议下中巴经济走廊建设的重点项目，有助于加深两国友谊与合作，实现共同繁荣。
【面临挑战】尽管项目取得了显著进展，但同时也面临着一些挑战。
首先，巴基斯坦的安全局势仍然较为紧张，恐怖袭击和暴力事件时有发生，给项目建设带来了一定的风险。
其次，项目所在地地处偏远，基础设施落后，给施工带来了诸多困难。
最后，全球疫情也给项目带来了一定的影响，包括人员流动受限、供应链受阻等问题。
【解决方案】为应对上述挑战，项目方采取了一系列措施。
在安全方面，项目方加强了与当地政府和军方的沟通合作，共同确保项目安全。
在基础设施方面，项目方积极参与周边基础设施建设，改善施工条件。
在疫情影响下，项目方加强了疫情防控措施，确保项目稳步推进。
【项目前景】展望未来，巴基斯坦葛洲坝SK 项目前景广阔。
随着项目建设的不断推进，将为巴基斯坦提供稳定可靠的电力来源，助力经济发展。
同时，该项目将进一步巩固中巴友谊，推动中巴经济走廊建设迈向更高水平。

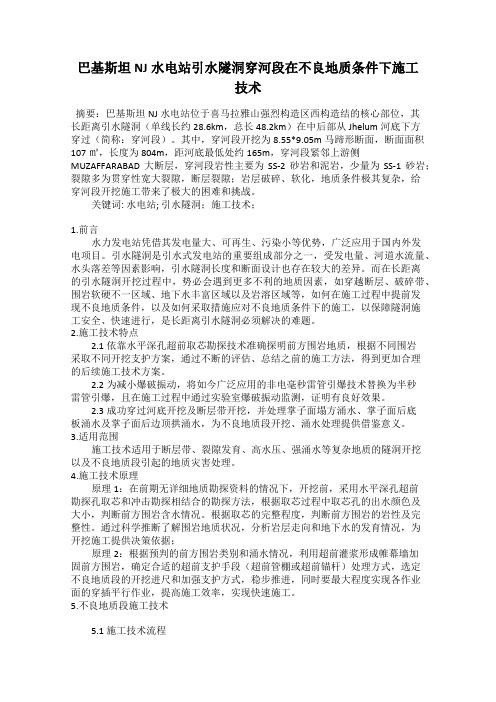

巴基斯坦NJ水电站引水隧洞穿河段在不良地质条件下施工技术摘要：巴基斯坦NJ水电站位于喜马拉雅山强烈构造区西构造结的核心部位，其长距离引水隧洞（单线长约28.6km，总长48.2km）在中后部从Jhelum河底下方穿过（简称：穿河段）。
其中，穿河段开挖为8.55*9.05m马蹄形断面，断面面积107㎡，长度为804m，距河底最低处约165m，穿河段紧邻上游侧MUZAFFARABAD大断层，穿河段岩性主要为SS-2砂岩和泥岩，少量为SS-1砂岩；裂隙多为贯穿性宽大裂隙，断层裂隙；岩层破碎、软化，地质条件极其复杂，给穿河段开挖施工带来了极大的困难和挑战。
关键词: 水电站; 引水隧洞；施工技术；1.前言水力发电站凭借其发电量大、可再生、污染小等优势，广泛应用于国内外发电项目。
引水隧洞是引水式发电站的重要组成部分之一，受发电量、河道水流量、水头落差等因素影响，引水隧洞长度和断面设计也存在较大的差异。
而在长距离的引水隧洞开挖过程中，势必会遇到更多不利的地质因素，如穿越断层、破碎带、围岩软硬不一区域、地下水丰富区域以及岩溶区域等，如何在施工过程中提前发现不良地质条件，以及如何采取措施应对不良地质条件下的施工，以保障隧洞施工安全、快速进行，是长距离引水隧洞必须解决的难题。
2.施工技术特点2.1依靠水平深孔超前取芯勘探技术准确探明前方围岩地质，根据不同围岩采取不同开挖支护方案，通过不断的评估、总结之前的施工方法，得到更加合理的后续施工技术方案。
2.2为减小爆破振动，将如今广泛应用的非电毫秒雷管引爆技术替换为半秒雷管引爆，且在施工过程中通过实验室爆破振动监测，证明有良好效果。
2.3成功穿过河底开挖及断层带开挖，并处理掌子面塌方涌水、掌子面后底板涌水及掌子面后边顶拱涌水，为不良地质段开挖、涌水处理提供借鉴意义。
3.适用范围施工技术适用于断层带、裂隙发育、高水压、强涌水等复杂地质的隧洞开挖以及不良地质段引起的地质灾害处理。

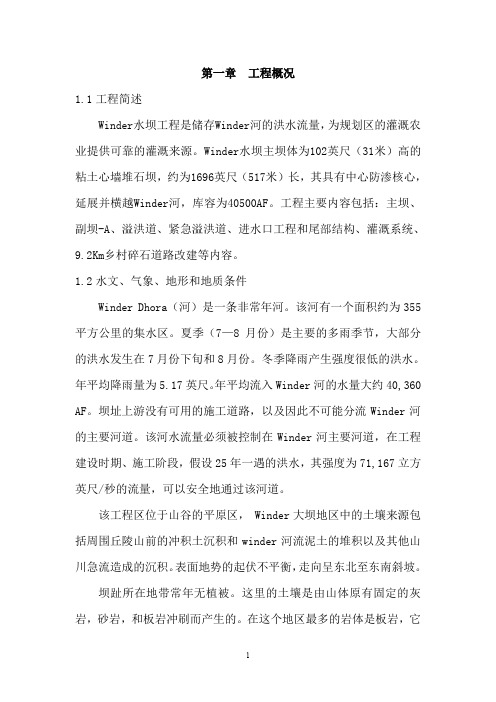

第一章工程概况1.1工程简述Winder水坝工程是储存Winder河的洪水流量，为规划区的灌溉农业提供可靠的灌溉来源。
Winder水坝主坝体为102英尺（31米）高的粘土心墙堆石坝，约为1696英尺（517米）长，其具有中心防渗核心，延展并横越Winder河，库容为40500AF。
工程主要内容包括：主坝、副坝-A、溢洪道、紧急溢洪道、进水口工程和尾部结构、灌溉系统、9.2Km乡村碎石道路改建等内容。
1.2水文、气象、地形和地质条件Winder Dhora（河）是一条非常年河。
该河有一个面积约为355平方公里的集水区。
夏季（7—8月份）是主要的多雨季节，大部分的洪水发生在7月份下旬和8月份。
冬季降雨产生强度很低的洪水。
年平均降雨量为5.17英尺。
年平均流入Winder河的水量大约40,360 AF。
坝址上游没有可用的施工道路，以及因此不可能分流Winder河的主要河道。
该河水流量必须被控制在Winder河主要河道，在工程建设时期、施工阶段，假设25年一遇的洪水，其强度为71,167立方英尺/秒的流量，可以安全地通过该河道。
该工程区位于山谷的平原区， Winder大坝地区中的土壤来源包括周围丘陵山前的冲积土沉积和winder河流泥土的堆积以及其他山川急流造成的沉积。
表面地势的起伏不平衡，走向呈东北至东南斜坡。
坝趾所在地带常年无植被。
这里的土壤是由山体原有固定的灰岩，砂岩，和板岩冲刷而产生的。
在这个地区最多的岩体是板岩，它是由东边山脉和山体上的变质岩导出的。
这个区域里暴露出来的岩体主要是变质岩体，其伴有微量的沉积侵入。
这部分的基岩被覆盖，在这个地区不同的厚度里，伴有不同的淤积填充。
这个区域被分割成不同的几个地层，像Nari 地层，Jakhar 组织，Rattare地层，Peb,Bela,parh 和Winder 组织。
这里的结构特点被广泛的地区性大陆构造框架控制着，这个地区的大陆结构最显著的部分是东方的Hyderabad 背斜构造，与西南方向的Karachi向斜构造部分。
2021年8期科技创新与应用Technology Innovation and Application设计创新国际工程EPC项目设计优化典型案例分析———巴基斯坦SK水电站项目为例张宏山（中国葛洲坝集团国际工程有限公司，北京100020）1工程概况1.1工程简介SK水电站项目位于巴基斯坦北部开伯尔-普赫图赫瓦省（KPK）的曼瑟拉地区，距离伊斯兰堡约256km，距离N-J水电站项目107km。
SK水电站项目为长隧洞引水式发电站，引水隧洞长为22.62km，最大静水头922.72m，共安装4台单机容量为221MW的冲击式水轮发电机组，总装机容量约为884MW。
工程主要建筑物包括：沥青混凝土心墙堆石坝、溢洪道、取水口、引水隧洞、调压井、压力竖井、地下厂房、主变室、尾水洞、厂房交通洞、开关站、电缆洞、N15改线道路、场内公路和业主永久营地。
项目开工时间为2016年12月31日，完工时间为2022年12月31日。
SK水电站项目是中巴经济走廊第一批清单项目，处于“一带一路”和中巴经济走廊的关键链条上，备受中巴两国政府以及社会各界的高度关注。
1.2项目相关方项目股东单位为中国葛洲坝集团公司（98%）、HK （Haseeb Khan）私营有限公司（2%）。
业主单位为巴基斯坦SK水电（私人）有限公司。
业主工程师为莫特麦克唐纳（英国）有限公司与黄河勘察规划设计有限公司组建的联营体。
EPC总承包执行单位为中国葛洲坝集团国际工程有限公司。
2案例分析2.1坝型比选优化原设计方案：2008年莫特麦克唐纳公司在其完成的设计报告中推荐SK水电站大坝为混凝土重力坝。
2012年法国柯恩贝利尔公司对推荐坝型进行了进一步的勘查，发现河床覆盖层厚度超过90m，为此，招标设计阶段摘要：巴基斯坦SK水电站被誉为一带一路上的“明珠”。
该工程地质条件非常复杂，仅仅已揭露的岩性多达15种以上。
同时，作为内资外投的项目，为确保按时并网，获得最大的收益，工期索赔的空间几乎没有。
巴基斯坦DARAWAT Dam工程大坝设计黄盛铨;张芳勇;巩绪威【摘要】巴基斯坦DAKAWAT Dam工程大坝为实体混凝土重力坝,主要建筑物包括挡水建筑物、泄洪建筑物和引水建筑物.文中通过坝型比选,确定采用实体混凝土重力坝方案.从工程整体布置、细部结构设计以及大坝稳定计算等方面,对大坝设计进行了详细阐述及总结.目前,大坝运行良好.【期刊名称】《东北水利水电》【年(卷),期】2014(032)011【总页数】3页(P7-9)【关键词】巴基斯坦;DARAWAT Dam;混凝土重力坝;抗滑稳定;深层稳定【作者】黄盛铨;张芳勇;巩绪威【作者单位】上海勘测设计研究院,上海200434;上海勘测设计研究院,上海200434;上海勘测设计研究院,上海200434【正文语种】中文【中图分类】TV222Darawat Dam 工程位于巴基斯坦南部信德省境内 Baran Nai 河上，吉尔特尔山脉（Kirthar Range）的东部边缘出口，西南距离卡拉奇 132 km，东距海德拉巴 66 km。
该工程的主要任务是为大坝下游右岸的土地提供灌溉用水。
坝址区的主要建筑物包括混凝土重力坝、溢洪道、冲砂孔及引水建筑物。
混凝土重力坝最大坝高 46 m，坝顶长 306 m，坝顶高程 121 m。
正常蓄水位112.55 m，相应库容1.5 亿 m3，灌溉面积 10 024 hm2。
坝址位于一近南北向展布的条状山梁西侧山坡，Baran Nai东南流向从条状山梁的一缺口处通过。
坝址处为不对称的“V”型河谷。
左岸岸坡地形略缓，坡度约15°；右岸略陡，坡度约25°。
河道在坝址区为向西南略突出的弧形弯段，河道宽约 45 m，河床面较平整。
两岸岸坡均为岩石岸坡，河床为冲洪积的含卵砾石砂层覆盖。
工程区域出露地层为第三系的基岩及第四系的覆盖物。
分布在坝址区的基岩属第三系，以灰岩、白垩质灰岩为主，夹少量的泥质灰岩、砂岩、页岩等，岩层倾角较缓，总体倾向库内、右岸。
