典型参数： 线路图（1/2）逻辑式：逻辑表：输入输出 A B C D Y H H H H H L × × × L × L × × L × × L ×L×××L L×=不定推荐工作条件74Ⅱ54 参数值 参数值 符号 参数名称最小典型最大最小典型 最大 单位Vcc 电源电压 4.75 5 5.25 4.5 5 5.5 V V IH 输入高电平电压 2 2 V V IL 输入低电平电压 0.8 0.7 V I OH 输出高电平电流 -400 -400 μAI OL 输出低电平电流 8 4 mA T A工作环境温度-4085-55125℃外引线排列图：NC ：空脚tpd=12ns Pd=4.25mW /每门 逻辑符号电 性 能：（除特别说明外，均为全温度范围）74Ⅱ54 参数值 参数值符号参数名称测试条件最小典型最大最小典型 最大 单位V IK 输入钳位电压 Vcc=最小 I I =-18mA -1.5 -1.5 V V OH 输出高电平电压 Vcc=最小 V IH =2VV OH =最大2.7 2.53.4V Vcc=最小V IL =最大V OL 输出低电平电压 I OL =最大0.5 0.25 0.4V 输入电流I I(最大输入电压时)Vcc=最大 V I =7V0.1 0.1 mA I IH 输入高电平电流 Vcc=最大 V I =2.7V 20 20μAI IL 输入低电平电流 Vcc=最大 V I =0.4V -0.4 -0.4 mAI OS 输出短路电流Vcc=最大 V O =0V-20 -100-20 -100 mA I CCH 高电平电源电流 Vcc=最大 输入开路 2.4 1.2 2.4 mA I CCL 低电平电源电流 Vcc=最大 V I =0V4.42.24.4 mA注：所有典型值均在Vcc=5.0V , T A =25℃下测量得出。
内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。
引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。
数码管使用条件：a、段及小数点上加限流电阻b、使用电压：段：根据发光颜色决定；小数点：根据发光颜色决定c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了数码管使用注意事项说明：（１）数码管表面不要用手触摸，不要用手去弄引角；（２）焊接温度：２６０度；焊接时间：５Ｓ（３）表面有保护膜的产品,可以在使用前撕下来。
数码管测试方法与数字显示译码表ARK SM410501K SM420501K 数码管引脚图判断数码管识别ARK SM410501K 共阳极数码管ARK SM420501K 共阴极数码管到百度搜索下，这两种数码管只有销售商，并无引脚图。
对于判断引脚，对于老手来说，很简单，可是对于新手来讲，这是件很难的事情，因为共阴、共阳表示的含义可能还不太懂ZG工作室只是将该数码管的引脚图给出，并让大家一起分享。
注：SM410501K 和SM420501K 的引脚排列是一模一样的。
这张图很明确给出该数码管的引脚排列。
数字一面朝向自己，小数点在下。
左下方第一个引脚为1、右下方第二个引脚为5，右上方第一个引脚为6。
见图所示。
其中PROTEL图中K 表示共阴、A表示共阳。
能显示字符的LED数码管(三)常用LED数码管的引脚排列图和内部电路图CPS05011AR(1位共阴/红色 0.5英寸)、SM420501K(红色 0.5英寸)、 SM620501(蓝色0.5英寸)、SM820501(绿色0.5英寸)SM420361(1位共阴/红色0.36英寸)、 SM440391(红色0.39英寸) SM420322(1位共阴/红色0.32英寸)、SM220322(绿色0.32英寸)SM410561K(1位共阳/红色0.56英寸)、SM610501(蓝色0.5英寸)、 SM810501(绿色0.5英寸)SM410361(1位共阳/红色0.36英寸)、HDSR-7801(红色 0.3英寸)、HDSP-7301(红色 0.3英寸)SM410322(1位共阳/红色0.32英寸)、SM210322(绿色0.32英寸)SN420502(2位共阴/红色静态 0.5英寸)、SN220801(绿色0.8英寸)、KW2-561CGA（绿色 0.56英寸）SN410502(2位共阳/红色静态 0.5英寸)、SN210801(绿色0.8英寸)SN460561(2位共阴/红色动态 0.56英寸)、SN260561(绿色0.56英寸) SN450561(2位共阳/红色动态0.56英寸)、SN250561(绿色0.56英寸)LED数码管简易测试方法一个质量保证的LED数码管，其外观应该是做工精细、发光颜色均匀、无局部变色及无漏光等。
LED数码管及引脚图资料7段LED数码管是利用7个LED（发光二极管）外加一个小数点的LED 组合而成的显示设备，可以显示0~9等10个数字和小数点，使用非常广泛，它的外观如下：这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g 及dp（小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。
图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。
那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。
注意，3脚和8脚是连通的，这两个都是公共脚。
还有一种比较常用的是四位数码管，内部的四个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有四个数码管，所以它有四个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。
引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。
（点击放大）测试：同测试普通半导体二极管一样。
注意!万用表应放在R×10K档，因为R×1K档测不出数码管的正反向电阻值。
对于共阴极的数码管，红表笔接数码管的“-”，黑表笔分别接其他各脚。
测共阳极的数码管时，黑表笔接数码管的vDD，红表笔接其他各脚。
另一种测试法，用两节一号电池串联，对于共阴极的数码管，电池的负极接数码管的“-”，电池的正极分别接其他各脚。
对于共阳极的数码管，电池的正极接数码管的VDD，电池的负极分别接其他各脚，看各段是否点亮。
对于不明型号不知管脚排列的数码管，用第一种方法找到共用点，用第二种方法测试出各笔段a-g、Dp、H等。

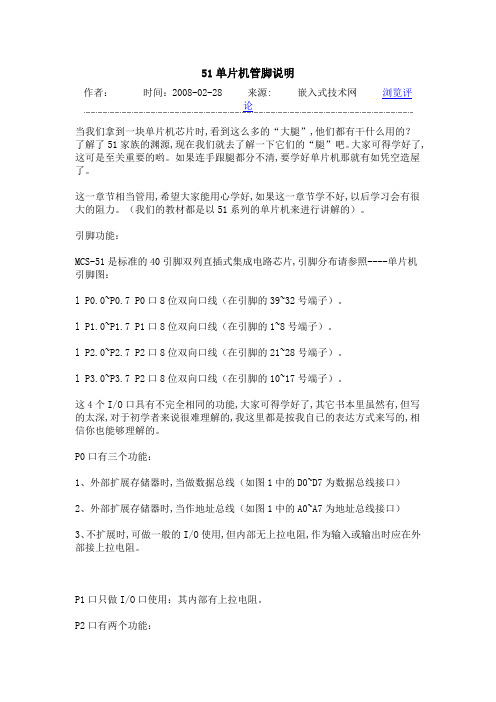

51单片机管脚说明作者：时间：2008-02-28 来源: 嵌入式技术网浏览评论当我们拿到一块单片机芯片时,看到这么多的“大腿”,他们都有干什么用的？了解了51家族的渊源,现在我们就去了解一下它们的“腿”吧。
