熔融沉积快速成型FDMppt课件

熔融沉积快速成型FDMppt课件
FDM快速原型工艺是一种不依靠激光作 为成型能源，而将各种丝材加热熔化的 成型方法。此工艺通过熔融丝料的逐层 固化来构成三维产品，以该工艺制造的 产品目前的市场占有率约为6.1％。
4
研究熔融沉积制造(Fuesd Depostion Modeling 简称FDM)工 艺的主要有Stratasys公司和Med Modeler公司。这种技术以美国 Stratasys公司开发的产品制造系统应 用FDM-1650(台面为 250mmx250mmx250mm)机型后， 先后推出FDM-2000、FDM-3000和 FDM-8000机型。
42
2）所选的空气压缩机可提供1MPa范围 内任何大小的气压，能准确控制使送入 加热室的压缩气体压力恒定（不同材料 其压力设定值可不同）。压力装置结构 简单，提供的压力稳定可靠，成本低。
43
3）传统的FDM有较重的送丝机构为喷头 输送原料，即用电机驱动一对送进轮来提 供推力，送丝机构和喷头采用推-拉相结合 的方式向前运动，作用原理类似于活塞难 免会由于送丝滚轮的往复运动致使挤出过 程不连续和因震动较大而产生的运动惯性 对喷头定位精度的影响。改进后的AJS系 统由于没有了运丝部分而使喷头变的轻巧， 减小了机构的震动提高了成型精度。
加热喷头在计算机的控制下，根据产品零件 的截面轮廓信息，作X-Y平面运动和高度Z方向 的运动。
成形室用来把丝状材料加热到熔融态，材料 室用来储存FDM用的材料。
24
4.1.2 控制系统 由控制柜与电源柜组成，用来控制喷头 的运动以及成形室的温度。
25
4.2 软件系统
软件系统由几何建模和信息处理组成。
17
三 FDM成型技术的特点
3.1FDM成型技术的优点 由于采用了热融挤压头的专利技术，使 整个系统构造原理和操作简单，维护成 本低，系统运行安全。可以使用无毒的 原材料，设备系统可在办公环境中安装 使用。 成型速度快。用熔融沉积方法生产出来 的产品，不需要 SLA 中的刮板再加工这 一道工序。系统校准为自动控制。

快速成型技术原理PPT课件

快速成型技术原理PPT课件
18
Rapid Prototype 快速成型
选择性激光烧结(Selected Laser Sintering, SLS)
SLS法是采用滚筒将粉末铺撒成薄薄的一层(100μ-200μ),用红外板将粉末预热至稍低 于熔点温度,然后用计算机控制激光束按原型或零件的截面形状扫描平台上的粉末.激光束 扫描所到之处,粉末被烧结形成物理模型的组成部分.升降工作台一个层厚,用滚筒在已烧结 层上再铺撒一层粉末,用激光束扫描烧结.依次重复逐层烧结直至形成完整原型。全部烧结 后去掉多余的粉末，再进行打磨、烘干等处理便获得零件。
16
Rapid Prototype 快速成型
立体光固化成型(Stereo Lithography Apparatus, SLA)
该技术以光敏树脂为原料,采用计算机控制下的紫外激光,以预定原型各分 层截面的轮廓为轨迹逐点扫描,使被扫描区的树脂薄层产生光聚反应后固化,从 而形成一个薄层截面.当一层固化后,向上(或向下)移动工作台,在刚刚固化的树 脂表面布放一层新的液态树脂,再进行新一层扫描固化.新固化的一层牢固地粘 合在前一层上,如此重复至整个原型制造完毕。
15
Rapid Prototype 快速成型
目前快速成型技术的成型工艺方法有十几种,各种方法有自身的特 点和实用范围。比较成熟并已商品化的成型方法有:
• 立体光固化成型 (Stereo Lithography Apparatus, SLA) • 分层实体制造 (Laminated Object Manufacturing, LOM) 、 • 选择性激光烧结 (Selected Laser Sintering, SLS) 、 • 熔融沉积成型 (Fused Deposition Modeling, FDM) 。

FDM(熔融沉积制造)ppt课件

FDM(熔融沉积制造)ppt课件
熔融沉积快速成型工艺在原型制作时需要同时制作支撑，为了节省材料成本和 提高沉积效率，新型FDM设备采用了双喷头。
3
一个喷头用于沉积模型材料，
一个喷头用于沉积支撑材料。
一般来说，模型材料丝精细
而且成本较高，沉积的效率
也较低。而支撑材料丝较粗
且成本较低，沉积的效率也
较高。双喷头的优点除了沉
积过程中具有较高的沉积效
8
四、熔融沉积快速成型技术的应用
FDM快速成型技术已被广泛应用于汽车、机械、航空航天、家电、通讯、电 子、建筑、医学、玩具等产品的设计开发过程，如产品外观评估、方案选择、 装配检查、功能测试、用户看样订货、塑料件开模前校验设计以及少量产品制 造等，也应用于政府、大学及研究所等机构。用传统方法须几个星期、几个月 才能制造的复杂产品原型，用FDM成型法无需任何刀具和模具，瞬间便可完成。
缺点
成型件的表面有较明显的条纹 。
沿成型轴垂直方向的强度比较弱。
需要设计与制作支撑结构。
需要对整个截面进行扫描涂覆，成型时间较长。
原材料价格昂贵。
5
6
7
三、熔融沉积工艺成形过程影响因素分析 材料性能的影响 喷头温度和成形室温度的影响 挤出速度的影响 填充速度与挤出速度交互的影响 分层厚度的影响 成形时间的影响 扫描方式的影响
11
（4）FDM在福特公司的应用
福特公司常年需要部件的衬板，当部件从一厂到另一厂的运输过程中，衬 板用于支撑、缓冲和防护。衬板的前表面根据部件的几何形状而改变。福特公 司一年间要采用一系列的衬板，一般地，每种衬板改型要花费成千万美元和12 周时间制作必需的模具。新衬板的注塑消失模被联合公司选作生产部件后，部 件的蜡靠模采用FDM制作，制作周期仅3天。其间，必须小心的检验蜡靠模的尺 寸，测出模具收缩趋向。紧接着从铸造石蜡模翻出A2钢模，该处理过程将花费 一周时间。模具接着车削外表面，划上修改线和水平线以便机械加工。

熔融沉积快速成型工艺课件

熔融沉积快速成型工艺课件

参数优化方法
试验设计
通过合理的试验设计，可以系统地研究不同工艺参数对成型质量的影响。常用的试验设计 方法包括全面试验、正交试验和拉丁方试验等。
数值模拟
借助计算机数值模拟方法，可以预测不同工艺参数下的熔融沉积成型过程，并优化参数设 置。这种方法可以节省大量时间和成本，并提供更深入的工艺理解。
人工智能算法
3
快速原型制造
熔融沉积快速成型工艺能够快速制造出医疗器械 的原型，加速医疗产品的研发和试验周期，提高 医疗行业的创新速度。
06
总结与展望
课程总结
重点内容回顾
在本课程中，我们深入学习了熔融沉积快速成型工艺的基本原理、技术特点、 应用领域和发展趋势。通过实例分析和实践操作，同学们掌握了相关知识和技 能。
案例二
某研究团队应用数值模拟方法对熔融沉积成型工艺进行了参数优化。他们建立了详细的数值模型，模拟了不同工艺参数下的温度场、流动场等物理过程，并获 得了优化的参数组合。这些优化参数在实际应用中取得了良好的效果。
案例三
某公司利用人工智能算法对熔融沉积成型工艺参数进行了智能优化。他们收集了大量历史数据，并训练了神经网络模型来预测成型质量。通过遗传算法进行 参数寻优，成功找到了一组能够在保证成型质量的同时提高生产效率的参数设置。
设备工作原理
塑料材料通过材料供应系统进入加热的 喷头，被加热至熔融状态。
当对象构建完成后，构建平台冷却，使 对象固化并准备移除。
构建平台通常加热，以确保每层塑料材 料能够良好地粘附在一起。
熔融的塑料材料被喷涂在构建平台上， 形成一层薄薄的形状。
喷头在构建平台上移动，按照预设的路 径喷涂塑料材料，逐层构建对象。
熔融沉积快速成型工艺可用 于快速制造出产品的原型， 以便进行设计和功能的验证 。

快速成型的技术ppt课件

快速成型的技术ppt课件
的。E.M.Sachs于1989年申请了3DP（Three-Dimensional Printing） 专利，该专利是非成形材料微滴喷射成形范畴的核心专利之一。3DP 工艺与SLS工艺类似，采用粉末材料成形，如陶瓷粉末，金属粉末。 所不同的是材料粉末不是通过烧结连接起来的，而是通过喷头用粘接 剂(如硅胶)将零件的截面“印刷”在材料粉末上面。用粘接剂粘接的 零件强度较低，还须后处理。具体工艺过程如下：上一层粘结完毕后， 成型缸下降一个距离（等于层厚：0.013～0.1mm）,供粉缸上升一高 度，推出若干粉末，并被铺粉辊推到成型缸，铺平并被压实。喷头在 计算机控制下，按下一建造截面的成形数据有选择地喷射粘结剂建造 层面。铺粉辊铺粉时多余的粉末被集粉装置收集。如此周而复始地送 粉、铺粉和喷射粘结剂，最终完成一个三维粉体的粘结。未被喷射粘 结剂的地方为干粉，在成形过程中起支撑作用，且成形结束后，比较 容易去除。
• 该工艺的特点是成形速度快，成形材料价格低，适合做 桌面型的快速成形设备。并且可以在粘结剂中添加颜料， 可以制作彩色原型，这是该工艺最具竞争力的特点之一， 有限元分析模型和多部件装配体非常适合用该工艺制造。 缺点是成形件的强度较低，只能做概念型使用，而不能做 功能性试验。
• 三维印刷(3DP)－－高速多彩的快速成型工艺
料（ABS等）、陶瓷粉、金属粉、砂等，可以在航空，机 械，家电，建筑，医疗等各个领域应用。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
• 主要工艺：
•
RP技术结合了众多当代高新技术：计算机辅助设计、
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 ）－制作大型铸件的快速成型工艺

典型RP第3章叠层实体快速成型LOM工艺ppt课件

典型RP第3章叠层实体快速成型LOM工艺ppt课件
3.4 提高叠层实体成型制作质量的措施
1. 叠层实体原型制作误差分析
CAD模型STL文件输出造成的误差
弦差
切片软件STL文件输入设置造成的误差
成型 过程 不一致的约束 误差
成型功率控制不当
切碎网格尺寸
工艺参数不稳定
设备 精度 激光头的运动定位精度 X、Y轴系导轨垂直度，Z轴与工作台面垂直度 误差
成型之后 环境变化 热变形 引起误差

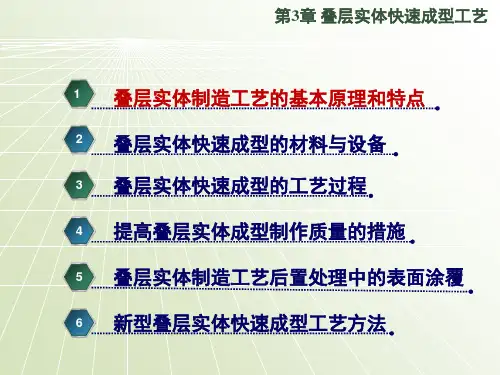

第3章 叠层实体快速成型工艺
1 叠层实体制造工艺的基本原理和特点 2 叠层实体快速成型的材料与设备 3 叠层实体快速成型的工艺过程 4 提高叠层实体快速成型制作质量的措施 5 叠层实体制造工艺后置处理中的表面涂覆 6 新型叠层实体快速成型工艺方法
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
3.1 叠层实体快速成型工艺的基本原理和特点
图3-2 截面轮廓及网格废料
在叠层实体快速成型机上，截面轮廓被切割和叠合后所成的制品 如图所示。其中，所需的工件被废料小方格包围，剔除这些小方 格之后，便可得到三维工件。
湿变形
烧伤病人的治疗通常是取烧伤病人的健康皮肤进行自体移植，但对于大面积烧伤病人来讲，健康皮肤很有限，请同学们想一想如何来治疗该病人
2. 提高叠层实体原型制作精度的措施
1 在进行STL转换时，可以根据零件形状的不同复杂程度来定。在保证
成形件形状完整平滑的前提下，尽量避免过高的精度。不同的CAD软件 所用的精度范围也不一样。
2 STL文件输出精度的取值应与相对应的原型制作设备上切片软件的

第4章 快速成型概述

第4章 快速成型概述

精选2021版课件
8
4.1.2 快速成型的过程
快速成型基于离散/堆积的思想， 将一个物理实体复杂的三维加工，离散 成一系列二维层片,然后逐点、逐面进行 材料的堆积成型。 是一种降维制造或者 称增材制造技术。
精选2021版课件
9
4.1.2 快速成型的过程
精选2021版课件
10
CAD模型 Z向离散化（分层）
第4章 快速成型技术概述
4.1 快速成型的原理
4.2 快速成型制造工艺的分类
4.2 快速成型技术的应用
4.3 快速成型技术的研究现状及发展趋
势
精选2021版课件
1
4.1 快速成型的原理
4.1.1 快速成型制造的基本概念 4.1.2 快速成型的过程 4.1.3 快速成型技术的特点
精选2021版课件
2
5）技术的高度集成。 集成了CAD、CAM、CNC、
激光、材料等技术。与反求工程（RE）、网络技
术等结合，成为产品精选开2021发版课的件 有力工具。
14
4.2 快速成型制造工艺的分类
一、按制造工艺所使用的材料的状态、 性能特征分为：
▪ 液态聚合、固化：原材料是液态的，利用光能 或热能使特殊的液态聚合物固化从而形成所需 的形状
数字模型可视化，可以进行设计评价、干涉检验，
甚至某些功能测试，将设计缺陷消灭在初步设计阶
段，减少损失。
精选2021版课件
19
1. 概念模型的可视化、零件的观感评价 2. 结构设计验证与装配效验 3. 性能和功能测试
精选2021版课件
20
应用一： 概念模型的可视化、零件的观感评价
消费品
精选2021版课件
精选2021版课件

3D打印技术ppt课件

3D打印技术ppt课件

4.3 粉末材料3D打印技术及其应用
为某单位成形的航空航天零部件蜡模及精密铸造钛合金零部件 零件尺寸：109 ×109×1011mm3
4.3 粉末材料3D打印技术及其应用
非金属制件快速成形制造技术
塑料制件---熔模精密铸造
SLS
铸造
熔模
铝合金铸件
摩托车引擎缸体（253.8 253.7 181.8 mm3）
4.4 北京太尔时代公司的INSPIRE系列
4.4 北京太尔时代公司的MEM
双喷头系统
设备支持双喷头双材料，兼容BST（剥离型支撑）和SST（溶解型支 撑）。双材料使支撑更易剥离。
在零部件的设计上可以采用最优的结构设计，无需考虑加工问题，解决了传 统的航空航天、船舶、汽车等动力装备高端复杂精细结构零部件的制造难题。
2.1 3D打印技术为社会制造提供创新的原动力
极大降低产品研发创新成本、缩短创新研发周期，提高新产 品投产的一次成功率 ：由于简化或省略了工艺准备、试验等 环节，产品数字化设计、制造、分析高度一体化，显著缩短 新产品开发定型周期，降低成本，实现同步并行工程的实施。
4.1 光固化快速成形制造技术及其应用
SLA成形的典型零件
பைடு நூலகம்
4.2 薄材叠层制作LOM 分层实体制造
采用激光切割箔材，箔材之间靠热熔胶在热压辊的压力和 传热作用下熔化并实现粘接，一层层叠加制造原型。
加工平面 升降台 收料轴
CO2 激光器 热压辊
控制计算机
料带 供料轴
原理：激光切割
材料：金属箔、纸；
小型发动机零件原型件
4.3 SLS 选择性激光烧结
采用激光逐点烧结粉末材料，使包覆于粉末材料外的固体粘 接剂或粉末材料本身熔融实现材料的粘接。

《D打印快速成型》PPT课件

《D打印快速成型》PPT课件

part 2
3D打印技术原理
技术原理
3D打印技术是以计算机三维设计模型为蓝本,用 软件将其离散分解成若干层平面切片,然后由数控成 型系统利用激光束、热熔喷嘴等方式将粉末状、液状 或丝状金属、陶瓷、塑料、细胞组织等材料进行逐层 堆积黏结,最终叠加成型,制造出实体产品.3D打印机是 3D打印的核心装备,它是集机械、控制及计算机技术 等为一体的复杂机电一体化系统,主要由高精度机械 系统、数控系统、喷射系统和成型环境等子系统组成 .与传统制造业的"减材制造技术"相反,3D打印遵从的
科技改变生活——3D快速成型
成型132 李兵 胡喆 潘国 龙勇波 杨洪
2024/2/1
1
是什么
2
为什么
目录
怎么做
4
做什么
3
part 1
什么是3D快速成型
35秒让你明白什么是3D快速成型技术
3D快速成型技术
3D快速成型技术又称3D打印 技术、三维打印技术,是指通过可 以"打印"出真实物体的3D打印机 ,采用分层加工、迭加成形的方式 逐层增加材料来生成3D实体.3D 打印技术最突出的优点是无需机 械加工或模具,就能直接从计算机 图形数据中生 3D 打印与喷墨文件 打印类似.但 PolyJet 3D打印机 并非在纸张上喷射墨滴,而是 将液体光聚合物层喷射到托 盘上然后用紫外线将其固化. 一次构建一层,直至创建一个 3D 模型或原型.可处理和立即 使用完全固化的模型,无需额 外进行后续固化.3D 打印机还
视频
part 3
3D打印过程原理
1
熔积成型技术
激光烧结技术
2
熔积成型技术〔FDM〕
使用 FDM 技术的3D 打印机 通过将热塑性材料加热到半液体 状态并沿计算器控制的路线进行 挤压逐层构造零件. FDM 使用两 种材料来执行打印作业：用于构 成成品的建模材料和用作支架的 支撑材料.材料丝从 3D 打印机的 材料仓送入在 X 和 Y 坐标上移动 的打印头,沈积材料以在基板下移

《熔融沉积快速成型》课件

《熔融沉积快速成型》课件

可使用多种热塑性材料 ，如ABS、PLA等，具 有较好的机械性能和化 学稳定性。
制造过程中无毒无味， 产生的废料少，易于处 理。
设备结构简单，维护成 本低，材料成本相对较 低。
可制作各种复杂形状的 零件，适用于原型制造 、小批量生产等领域。
工作原理
01
02
03
材料准备
将热塑性材料切成小颗粒 ，通过送料机构送入加热 器中加热熔化成丝状。
02
不锈钢具有良好的耐腐蚀性和高温强度，广泛用于制造医疗器
械、化工设备等领域。
铝合金（AlSi10Mg）
03
铝合金具有优良的导热性、加工性能和抗腐蚀性，常用于制作
轻量化零件。
其他材料
石蜡
石蜡具有良好的可塑性和加工性 能，常用于制作原型或模型。
光敏树脂
光敏树脂具有高精度、高强度和 耐化学腐蚀等特点，常用于制作 精密光学器件和模具。
《熔融沉积快速成型》ppt课件
目录
• 熔融沉积快速成型简介 • 熔融沉积快速成型的应用 • 熔融沉积快速成型的材料选择 • 熔融沉积快速成型的优势与局限性 • 熔融沉积快速成型案例分析
01
熔融沉积快速成型简介
定义与特点
定义
使用广泛的材料
环境友好
成本较低
适用性强
熔融沉积快速成型（ Fused Deposition Modeling，简称FDM ）是一种增材制造技术 ，通过将热塑性材料熔 化并逐层沉积来构建三 维物体。
02
熔融沉积快速成型技术可以制作出具有复杂形状和精细细节的作品，这使得艺 术家和设计师可以在创作中实现更为自由的想象和表现。
03
该技术还可以用于制作文化创意产品的原型，例如玩具、工艺品和礼品等，这 有助于提高产品的质量和市场竞争力。

先进制造技术——快速成型技术-PPT

先进制造技术——快速成型技术-PPT
国内的清华大学与北京殷华公司较早地进行了FDM 工艺商品化系统的研制工作，并推出熔融挤压制造设备 MEM250等。
FDM 原理 图
二、特点
优点：
1、采用热熔挤压头专利技术，系统结构原理和操作简 单，且使用无毒的原材料，设备可安装在办公环境中。
2、成型速度快。不需要SLA中的刮板工序。 3、用蜡成型的零件原型，可以直接用于熔模铸造。 4、可以成型任意复杂程度的零件。如复杂的内腔、孔 等。 5、原材料在成型过程中无化学变化，制件的翘曲变形 小。 6、原材料利用率高。 7、支撑去除简单。
快速成形技术
概述：
快速成形技术（Rapid Prototyping，简称RP）20世 纪80年代发展起来的，它综合了机械工程、CAD、 数控技术、激光技术及材料科学技术，可以自动、 直接、快速、精确地将设计思想转变为具有一定功 能的原型或直接制造零件，从而大大缩短产品的研 制周期。因而，被认为是近20来制造领域的一个重 大突破。影响力与数控技术相当。
SLS工艺是利用粉末材料（金属粉末或非金属粉末） 在激光照射下烧结的原理，在计算机控制下层层堆积 成形。
SLS原理图
工作台上均匀铺上一 层很薄（0.1~0.2mm） 的粉末，激光束在计算 机的控制下按照零件分 层轮廓有选择性地进行 烧结，一层完成后再进 行下一层烧结。全部烧 结完成后去掉多余的粉 末，再进行打磨、烘干 等处理便获得零件。
又称熔丝沉积，它是将丝状的热熔性材料加热融化， 通过带有一个微细喷嘴的喷头挤喷出来。喷头沿零件截 面轮廓和填充轨迹运动，挤出的材料迅速固化并与周围 材料粘结，层层堆积而成。
主要适用于模具行业新产品开发和医疗、考古等基 于数字成像技术的三维实体模型制造。

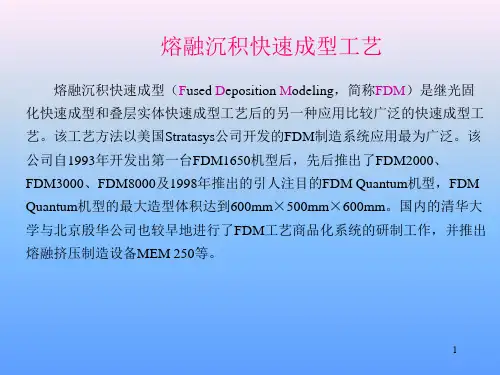

FDM工艺由美国学者Dr.Scott Crump于1988年研制 成功，并由美国Stratasys公司推出商品化的机器。1993 年开发第一台FDM1650机型后，先后推出FDM2000、 FDM3000、FDM8000等。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

选择性激光烧结技术(SLS)
激光烧结工艺路线图
选择性激光烧结技术(SLS)的优缺点
优点：※所使用的成型材料十分广泛。
可成功进行SLS成型加工的材料有石蜡、高分 子、金属、陶瓷粉末和它们的复合粉末材料。
※无需设计和制造复杂的支撑系统
缺点：※制造的三维零件普遍存在强度不高、精度较 低及表面质量较差等 。零件在成型过程中，由于各种 材料因素、工艺因素等的影响，会使烧结件产生各种 冶金缺陷（如裂纹、变形、气孔、组织不均匀等）。
加工原理:分层制造，逐层叠加。
RP技术的特点
RP技术将一个实体的复杂的三维加工离散成一 系列层片的加工，大大降低了加工难度。
成型过程无需专用夹具、模具、刀具； 可以制造任意复杂形状的三维实体；
RP技术特点
成型全过程的快速性； 用CAD模型直接驱动，实现设计与 制造高度一体化；
以上特点决定了RP技术主要适合于 新产品开发，快速单件及小批量零件制造， 装配检验和快速反求工程。
Dimension elite 快速成型机使用简述 打开机器右方红色开关，等待系统开机自检，按提示装 入材料盒，仔细观察自检过程中打印喷头喷吐材料情况， 如机器这喷吐正常，在机器屏幕旁选择对应按钮，等待 机器闪烁“wait for pack”字样时，机器即进入可供 打印状态。 打开计算机中的CatalystEX V软件，点击菜单栏 “file”→“open”然后选择自己设计好的stl文件打开。 在general选项页面输入打印相关要求，在 orientation页面设置实物摆放角度，设置好以后选择 “process stl”使软件对三维图形切片，然后点击 “add pack”再在“pack”选项页确定成型件在成型板 上的位置，查看成型材料和支撑材料的使用和剩余情况 以及打印所需时间，点击“print”按钮进行实物打印。 打印结束后等待机器屏幕显示“completed”方可戴好 隔热手套打开仓门旋转成型垫按钮拉出成型垫。
分层实体制造技术(LOM)
分层实体制造技术工艺路线
分层实体制造技术(LOM)的特点
成型材料：涂覆有热敏胶的纤维纸；
制造性能：相当于高级木材；
主要用途：快速制造新产品样件、模型或铸造 用木模
熔积成型法(FDM)
熔积成型法工艺路线
熔积成型法(FDM)的特点
成型材料：固体丝状工程材料；
⒋ 使CAD数字模型直观化，降低错误修复的成本.
⒌ 可联机操作，可远程控制，利于生产的自动
化.
立体光固化成型法(SLA)的缺憾
⒈ SLA系统造价高昂，使用和维护成本过高. ⒉ SLA系统是要对液体进行操作的精密设备， 对工作环境要求苛刻. ⒊ 成型件多为树脂类，强度，刚度，耐热性有 限，不利于长时间保存. ⒋ 软件系统操作复杂，入门困难；使用的文件 格式不为广大设计人员熟悉. ⒌ 立体改善快速成形系统的可靠性、生产率和制作大件 能力，尤其是提高快速成形系统的制作精度； ⑵开发经济型的快速成形系统； ⑶快速成形方法和工艺的改进和创新； ⑷快速模具制造的应用； ⑸开发性能良好的快速成形材料；
⑹开发快速成形的高性能软件等。
实验目的： 了解快速成型技术的原理、特点、分类及意义 会使用绘图软件进行三维造型并生成可供打印的 文件格式。 熟悉快速成型机结构以及软件操作； 能够用成型机完成设计件的模型打印工作。 实验器材： 计算机，三维绘图软件，快速成型机，清洗机， 模型材料及支撑材料，溶解剂；
快速成型（RP）技术的分类
SLA 立体光固化成型法
按照所用材料的形态 与种类的不同
SLS 选择性激光烧结技术 LOM 分层实体制造法 FDM 熔积成型法
分类
立体光固化成型法(SLA)
立体光固化成型法工艺路线图
立体光固化成型法(SLA)的优势
⒈ 光固化成型法是最早出现的快速原型制造工 艺，成熟度高，经过时间的检验. ⒉ 由CAD数字模型直接制成原型，加工速度快， 产品生产周期短，无需切削工具与模具. ⒊可以加工结构外形复杂或使用传统手段难于成 型的原型和模具.
开放性实验：零件三维实体建模与快速成型加工综合实验
快速成型技术
主要内容
1
2 3 4 5 6
快速成型的概念及加工原理
快速成型技术的特点
快速成型技术的分类
不同成型系统的特点
应用快速成型技术的意义
RP技术的发展方向
1 快速成型的概念
快速成型RAPID PROTOTYPING(简称RP) ：利用材料堆 积法制造产品的一种新技术，即快速将产品设计 的计算机辅助设计模型转换成实物模型。
制造性能：相当于工程塑料或蜡模；
主要用途：塑料件、铸造用蜡模、样件或模型。
应用RP技术意义
大大缩短新产品研制周期，确保新产品上市时间； ------使模型或模具的制造时间缩短数倍甚至数十倍； 提高了制造复杂零件的能力； ------使复杂模型的直接制造成为可能； 显著提高新产品投产的一次成功率； ------可直接用于新产品设计验证、功能验证、外观验 证、工程分析、市场订货等。可以及时发现产品设计 的错误，做到早找错、早更改，避免更改后续工序所 造成的大量损失；
